Toyota IQ (2008-2015) – Sicherungskasten
In diesem Artikel finden Sie Sicherungskastendiagramme für den Toyota iQ (2008–2015), erfahren, wo sich die Sicherungstafeln im Fahrzeug befinden, und erhalten detaillierte Informationen zur Belegung und Anordnung jeder Sicherung.
Toyota IQ (2008-2015) – Sicherungsplan
Baujahr: 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015.
Die Sicherung des Zigarettenanzünders (Steckdose) im Toyota IQ ist die Sicherung 109 im Sicherungsplan
Sicherungsplan im Motorraum (Typ A)
| Nr. | Amp [A] | Beschreibung | |
| 1 | ALT | 120 | Stromversorgung, RDI, ABS Nr. 1,
HTR-B, ACC, CIG, GAUGE, ECUIG Nr. 1, HTR-IG, WIPER WASHER, AM1, TÜR Nr. 1, STOP, TÜR Nr. 2, OBD, RR FOG, FR FOG, DEF, TAIL Nr. 2, EPS, PTC Nr. 1, PTC Nr. 2, PTC Nr. 3, DEICER, D/L Nr. 1, D/L Nr. 2, PANEL |
| 2 | HAUPT | 80 | EFI HAUPT, EFI Nr. 1, HUPE,
AM2 Nr. 1, AM2 Nr. 2, DOME, ECU-B Nr. 2, TURN&HAZ, H-LP LO, H-LP LH LO, ECU-B Nr. 1, D/C CUT, ETCS, H-LP HI, IG2, IGN. |

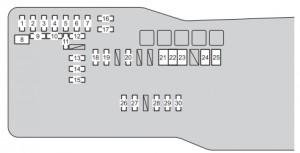

Sicherungsplan im Motorraum (Typ B)
| Nr. | Amp [A] | Beschreibung | |
| 1 | D / C CUT | 30 | ECU-B Nr. 1, DOME |
| 2 | IMMOBI | 7,5 | Intelligentes Zugangs- und Startsystem |
| 3 | TURN & HAZ | 10 | Blinker;
Warnblinkanlage, |
| 4 | ETCS | 10 | Elektronisches Gaspedalsteuerungssystem |
| 5 | ECU-B Nr. 2 | 5 | Kilometerzähler;
Elektrische Fensterheber; Klimaanlage. |
| 6 | AM2 Nr. 2 | 7,5 | Leistungssteuerungs-ECU |
| 7 | H-LP LH * 1 | 10 | Linker Scheinwerfer |
| H-LP LO * 2 | 20 | Scheinwerfer (Fernlicht) | |
| 8 | (BBC) | 40 | Schaltkreis fehlt |
| 9 | SPARE | 30 | Ersatzsicherung |
| 10 | SPARE | 20 | Ersatzsicherung |
| 11 | SPARE | 5 | Ersatzsicherung |
| 12 | AM2 Nr. 1 | 30 | Startsystem |
| 13 | H-LP HI * 2 | 7,5 | Scheinwerfer (Fernlicht) |
| 14 | (STRG LOCK) | 20 | Lenkradschlosssystem |
| 15 | H-LP RH * 1 | 10 | Rechter Scheinwerfer |
| 16 | DOME | 15 | Innenbeleuchtung, Audiosystem |
| 17 | ECU-B NO.1 | 7,5 | Haupt-ECU;
Türverriegelungssystem; Intelligentes Zugangs- und Startsystem. |
| 18 | (MIR HTR) | 7,5 | Außenspiegelheizung |
| 19 | WIP-S | 7,5 | Leistungssteuerungs-ECU |
| 20 | DEFOGGER | 30 | Heckscheibenheizung |
| 21 | EPS | 50 | Elektrische Servolenkung |
| 22 | RDI | 30 | RDI-LÜFTER |
| 23 | ABS NO.1 | 50 | Fahrzeugstabilitätskontrollsystem |
| 24 | HTR-B | 40 | HTR, BLR |
| 25 | ABS NO.1 | 30 | Fahrzeugstabilitätskontrollsystem |
| 26 | HORN | 10 | Hupe |
| 27 | EFI-MAIN | 20 | Mehrpunkt-Einspritzsystem;
Sequenzielles Mehrpunkt-Einspritzsystem; EFI NO.1; Kraftstoffpumpe. |
| 28 | IGN | 15 | Einspritzung;
Zündung, |
| 29 | IG2 | 10 | Intelligentes Zugangs- und
Startsystem; SRS-Airbagsystem; Kilometerzähler. |
| 30 | EFI NO.1 | 10 | Mehrpunkt-Einspritzsystem;
Sequenzielles Mehrpunkt-Einspritzsystem. |
* 1: Fahrzeuge ohne Tagfahrlichtsystem und automatische Lichtausschaltung
* 2: Fahrzeuge mit Tagfahrlichtsystem oder automatischem Lichtausschaltungssystem

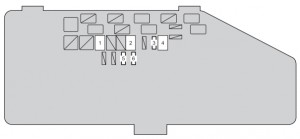

Sicherungsplan im Motorraum (Typ C: falls vorhanden)
| Nr. | Amp [A] | Beschreibung | |
| 1 | (PTC Nr. 1) | 30 * | PTC-Heizung |
| 50 * | PTC-Heizung | ||
| 2 | (PTC Nr. 3) | PTC-Heizung | |
| 3 | ((DEICER) | 20 | Schaltkreis fehlt |
| (PWR HTR) | 25 | Schaltkreis fehlt | |
| 4 | (PTC Nr. 2) | 30 | PTC-Heizung |
| 5 | (H-LP RECHTS LO) | 10 | Scheinwerfer rechts (Abblendlicht) |
| 6 | (H-LP LINKS LO) | 10 | Scheinwerfer links (Abblendlicht) |
*: Sicherung durch eine andere mit der gleichen Amperezahl wie das Original ersetzen.

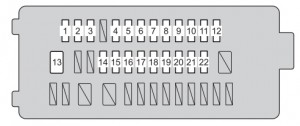

Sicherungsplan unter dem Armaturenbrett
| Nr. | Amp [A] | Beschreibung | |
| 1 | ECU-IG Nr. 1 | 7,5 | Fahrzeugstabilitätskontrollsystem;
Getriebesperrsteuerungssystem; Elektrische Servolenkung; Automatische Scheinwerfer; Haupt-ECU. |
| 2 | GAUGE | 10 | Elektrischer Kühlerventilator (e);
Ladesystem; Warnblinkanlage; Kontrollleuchte für den Sicherheitsgurt des Beifahrers; Rückfahrlichter; Mehrpunkt-Einspritzsystem; Sequenzielles Mehrpunkt-Einspritzsystem; Wischersteuerung; Automatischer Blendschutzspiegel. |
| 3 | HTR-IG | 10 | Klimaanlage;
Scheibenwischerheizung; Heckscheibenheizung. |
| 4 | WASHER RR | 10 | Frontscheibenwaschdüse |
| 5 | WIPER RR | 10 | Heckscheibenwischer |
| 6 | WIPER FR | 25 | Scheibenwischer |
| 7 | WASHER FR | 10 | Frontscheibenwaschdüse |
| 8 | OBD | 7,5 | On-Board-Diagnosesystem |
| 9 | (FOG RR) | 7,5 | Nebelschlussleuchte |
| 10 | TAIL Nr. 1*1 | 10 | Manuelle Scheinwerferhöhenverstellung;
Positionsleuchten vorne; Rückleuchten; Kennzeichenbeleuchtung. |
| (PANEL Nr. 2)*2 | 5 | Tagfahrlichtsystem | |
| 11 | TÜR Nr. 2 | 20 | Elektrische Fensterheber |
| 12 | D/L Nr. 1 | 15 | Türverriegelungssystem;
Haupt-ECU. |
| 13 | TÜR Nr. 1 | 30 | Elektrische Fensterheber |
| 14 | CIG | 15 | Steckdose |
| 15 | ACC | 5 | Seitenspiegel;
Audiosystem; Getriebesperrsteuerungssystem; Haupt-ECU. |
| 16 | PANEL * 1 | 5 | Messgerät, Energiemanagement-Rechner |
| (PANEL Nr. 1)*2 | Kilometerzähler | ||
| 17 | HECK Nr. 2*1 | 10 | Positionsleuchten vorne;
Rückleuchten; Kennzeichenbeleuchtung; Nebelschlussleuchte; Nebelscheinwerfer vorne; Manuelle Scheinwerferausrichtung; Mehrpunkt-Einspritzsystem; Sequenzielles Mehrpunkt-Einspritzsystem; Anzeigetafel; Frontscheibenwischersteuerung/ |
| HECK*2 | |||
| 18 | (NEBEL FR) | 15 | Nebelscheinwerfer vorne |
| 19 | AM1 | 7,5 | ACC;
Startsystem. |
| 20 | STOP | 10 | Fahrzeugstabilitätskontrollsystem;
Energiemanagement-ECU; Getriebesperrsteuerungssystem; Bremslichter; Mehrpunkt-Einspritzsystem; Sequenzielles Mehrpunkt-Einspritzsystem. |
| 21 | (D/L Nr. 2) | 10 | Elektrisches Verriegelungssystem |
| 22 | (SITZ-HTR) | 15 | Sitzheizung |
* 1: Fahrzeuge ohne Tagfahrlichtsystem und automatische Lichtausschaltung
* 2: Fahrzeuge mit Tagfahrlichtsystem oder automatischem Lichtausschaltungssystem
