Toyota Prius (2015-2017) – Sicherungskasten
In diesem Artikel finden Sie Sicherungskastendiagramme für den Toyota Prius (2015–2017), erfahren, wo sich die Sicherungstafeln im Fahrzeug befinden, und erhalten detaillierte Informationen zur Belegung und Anordnung jeder Sicherung.
Toyota Prius (2015-2017) – Sicherungsplan
Baujahr: 2015, 2016, 2017.
Die Sicherung des Zigarettenanzünders (Steckdose) im Toyota Prius (2015-2017) ist die Sicherung 2 im Sicherungsplan

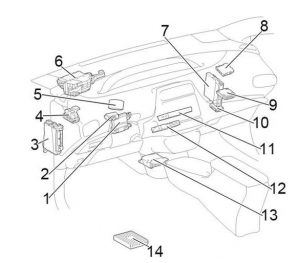

Kabine
LHD
RHD
| Nummer | Beschreibung |
| 1 | Klimaanlagenverstärker |
| 2 | Scheibenwischerrelais vorne |
| 3 | Sicherungsplan;
Haupt-ECU-Einheit. |
| 4 | Relaisplan |
| 5 | Servolenkungs-Rechenmodul |
| 6 | ECU-Einheit mit Kilometerzähler-Spiegel |
| 7 | ECU-Modul für Hybridfahrzeug |
| 8 | ECU-Spielwarnung |
| 9 | ECU-Fahrassistenz |
| 10 | ECU-Netzwerkanschluss |
| 11 | ECU-Navigation |
| 12 | LHD:
Telematik-Transceiver. |
| 13 | Airbag-Steuerung |
| 14 | Stereo-Komponentenverstärker |
| 15 | RHD:
Doppelverriegelungs-Türsteuerungsrelais |
Sicherungskasten Kabine
| Sicherung | Amp [A] | Beschreibung | |
| 1 | ECU-B Nr. 2 | 7,5 | Klimaanlage;
Tempomat; Türschlosssteuerung; Kühlergrillabdeckung; Hybridsystem; Multiplex-Kommunikationssystem (CAN); Elektrisches Fenster; Spiegelfernbedienung; Getriebesteuerungssystem; Diebstahlschutz; Reifendruckwarnsystem; Fahrzeugnäherungswarnsystem. |
| 2 | ECU-B Nr. 1 | 5 | Heckklappenöffnung;
Tempomat; Zugangs- und Startsystem; Hybridsystem; Wegfahrsperre; Getriebesteuerungssystem; Starten; Lenkradsperre; Fahrzeugnäherungswarnsystem; Drahtlose Türschlosssteuerung. |
| 3 | D / L | 20 | Türschlosssteuerung;
Heckklappenöffnungsmechanismus; Zugangs- und Startsystem; Wegfahrsperre; Starten; Lenkradsperrsystem; Drahtlose Türschlosssteuerung. |
| 4 | STOP | 7,5 | Bremslicht;
ABS; Heckklappenöffnungsmechanismus; Tempomat; Radar-Tempomat; Zugangs- und Startsystem; Hybridsystem; Wegfahrsperre; Getriebesteuerungssystem; Starten; Lenkradsperre; TRC; Fahrzeugnäherungswarnsystem; VSC; Drahtlose Türschlosssteuerung. |
| 5 | AM2 | 7,5 | Heckklappenöffnung;
Zugangs- und Startsystem; Wegfahrsperre; Starten; Lenkradsperre; Drahtlose Türschlosssteuerung. |
| 6 | HAZ | 10 | Blinker und Warnblinkanlage;
Heckklappenöffnungsmechanismus; Kombinierter Kilometerzähler; Zugangs- und Startsystem; Wegfahrsperre; Starten; Lenkradsperre; Drahtlose Türschlosssteuerung. |
| 7 | PANEL | 5 | Beleuchtung;
Rücklicht. |
| 8 | TAIL | 10 | Rücklicht;
Nebelschlussleuchte; Nebelscheinwerfer; Beleuchtung. |
| 9 | DOOR | 20 | Fensterheber |
| 10 | DOOR R/R | 20 | Fensterheber |
| 11 | P/OUTLET Nr. 1 | 15 | Steckdose |
| 12 | – | – | – |
| 13 | WASHER | 15 | Scheibenwischer und Sprüher vorne;
Scheibenwischer und Sprüher hinten. |
| 14 | WIPER RR | 15 | Scheibenwischer und Sprüher hinten |
| 15 | ECU-IG1 Nr. 4 | 10 | ABS;
Klimaanlage; Audiosystem; Automatischer Abblendspiegel; Automatische Lichtsteuerung; Heckklappenöffnung; Rückfahrüberwachungssystem; Toter-Winkel-Überwachungssystem; Kombinierter Kilometerzähler; Tempomat; Türschlosssteuerung; Doppelverriegelung; Radar-Tempomat; Entry & Start System; Nebelscheinwerfer; Scheibenwischer und Sprüher vorne (mit automatischem Scheibenwischer); Scheinwerfer; Scheinwerferhöhenverstellung; Hybridsystem; Beleuchtung; Wegfahrsperre; Intelligenter Parkassistent; Innenbeleuchtung; Spurverlassenswarnung; Automatisches Licht; Lichterinnerung; Spiegelheizung; Multiplex-Kommunikationssystem (CAN); Navigationssystem; Elektrisches Fenster; Pre-Collision-System; Nebelschlussleuchte; Rückfahrüberwachungssystem (integrierter Verstärker); Heckscheibenentfeuchter; Kontrollspiegel; Sicherheitsgurtwarnung; Sitzheizung; Getriebeschaltsystem; Schiebedach; Lenkradsperre; Rücklicht; Diebstahlschutzsystem; Reifendruckwarnsystem; TRC; Fahrzeugnäherungswarnsystem; VSC; Drahtlose Türschlosssteuerung. |
| 16 | BKUP LP | 7,5 | Rückfahrlicht;
Audiosystem; Rückfahrüberwachungssystem; Navigationssystem; Rückfahrüberwachungssystem (integrierter Verstärker). |
| 17 | ECU-IG1 Nr. 2 | 5 | ABS, TRC, VSC |
| 18 | – | – | – |
| 19 | FOG RR | 7,5 | Nebelschlussleuchte |
| 20 | OBD | 7,5 | On-Board-Diagnosesystem |
| 21 | DOME | 7,5 | Innenbeleuchtung;
Heckklappenöffnungsmechanismus; Zugangs- und Startsystem; Wegfahrsperre; Starten; Lenkradsperrsystem; Drahtlose Türschlosssteuerung. |
| 22 | DOOR BACK | 7,5 | Heckklappenöffnung;
Zugangs- und Startsystem; Wegfahrsperre; Starten; Lenkradsperre; Drahtlose Türschlosssteuerung. |
| 23 | – | – | – |
| 24 | ECU-DCC NO.2 | 10 | ABS;
Klimaanlage; Audiosystem; Automatische Lichtsteuerung; Heckklappenöffnung; Rückfahrüberwachungssystem; Kombinierter Kilometerzähler; Tempomat; Türschlosssteuerung; Doppelverriegelung; Radar-Tempomat; Motorsteuerung; Zugangs- und Startsystem; EPS; Nebelscheinwerfer – vorne; Tankklappenöffnung; Kühlergrillabdeckung; Scheinwerfer; Scheinwerferhöhenverstellung; Hybridsystem; Beleuchtung; Wegfahrsperre; Intelligenter Parkassistent; Innenbeleuchtung; Spurverlassenswarnung; Automatisches Ausschalten der Lichter; Lichterinnerung; Navigationssystem; Elektrisches Fenster; Pre-Collision-System; Nebelschlussleuchte; Rückfahrüberwachungssystem (integrierter Verstärker); Spiegelfernbedienung; Sicherheitsgurtwarnung; Schaltsteuerungssystem; Schiebedach; SRS; Starten; Lenkradsperre; Rücklicht; Telematiksystem; Diebstahlschutzsystem; Reifendruckwarnsystem; TRC; Blinker und Warnblinkanlage; Fahrzeugnäherungswarnsystem; VSC; Drahtloses Ladesystem; Drahtlose Türschlosssteuerung; Drahtlose Türschlosssteuerung. |
| 25 | ECU-DCC NO.2 | 5 | ABS, TRC, VSC |
| 26 | RADIO | 15 | Audiosystem;
Rückfahrüberwachungssystem; Navigationssystem; Rückfahrüberwachungssystem (integrierter Verstärker). |
| 27 | DOOR R/L | 20 | Fensterheber |
| 28 | – | – | – |
| 29 | – | – | – |
| 30 | – | – | – |
| 31 | ECU-ACC | 5 | ABS;
Klimaanlage; Audiosystem; Automatische Lichtsteuerung; Heckklappenöffnung; Rückfahrüberwachungssystem; Kombinierter Kilometerzähler; Türschlosssteuerung; Doppelverriegelung; Zugangs- und Startsystem; Nebelscheinwerfer vorne; Scheinwerfer; Scheinwerferhöhenverstellung; Beleuchtung; Wegfahrsperre; Innenbeleuchtung; Automatisches Ausschalten der Lichter; Lichterinnerung; Multiplex-Kommunikationssystem (CAN); Navigationssystem; Stromversorgung; Elektrisches Fenster; Nebelschlussleuchte; Rückfahrüberwachungssystem (integrierter Verstärker); Spiegelfernbedienung; Sicherheitsgurtwarnung; Schiebedach; Starten; Lenkradsperre; Rücklicht; Telematiksystem; Diebstahlschutzsystem; Reifendruckwarnsystem; TRC; VSC; Drahtloses Ladesystem; Drahtlose Türschlosssteuerung. |
| 32 | ECU-IG1 NO.3 | 7,5 | Klimaanlage;
Radar-Tempomat; Scheinwerfer; Scheinwerferhöhenverstellung; Beleuchtung; Spurverlassenswarnung; Spiegelheizung; Pre-Collision-System; Heckscheibenentfeuchter; Rücklicht. |
| 33 | EPS-IG1 | 5 | ESP |
| 34 | A / BAG-IG2 | 10 | SRS;
Sicherheitsgurtwarnung. |
| 35 | METER-IG2 | 5 | ABS;
Klimaanlage; Audiosystem; Automatische Lichtsteuerung; Heckklappenöffnung; Rückfahrüberwachungssystem; Kombinierter Kilometerzähler; Tempomat; Radar-Tempomat; Motorsteuerung; Zugangs- und Startsystem; EPS; Nebelscheinwerfer vorne; Tankklappenöffnung; Kühlergrillabdeckung; Scheinwerfer; Scheinwerferhöhenverstellung; Hybridsystem; Beleuchtung; Wegfahrsperre; Intelligenter Parkassistent; Spurverlassenswarnung; Automatisches Ausschalten der Lichter; Lichterinnerung; Navigationssystem; Elektrisches Fenster; Pre-Collision-System; Nebelschlussleuchte; Rückfahrüberwachungssystem (integrierter Verstärker); Sicherheitsgurtwarnung; Schaltsteuerungssystem; Schiebedach; SRS; Starten; Lenkradsperrsystem; Rücklicht; Telematiksystem; Diebstahlschutzsystem; Reifendruckwarnsystem; TRC; Blinker und Warnblinkanlage; Gefahrenwarnung; |
| 36 | ECU-IG2 NO.3 | 5 | ABS;
Tempomat; Radar-Tempomat; Hybridsystem; Multiplex-Kommunikationssystem (CAN); Schaltsteuerungssystem; Telematiksystem; TRC; Fahrzeugnäherungswarnsystem; VSC. |
| Sicherung | Amp [A] | Beschreibung | |
| 1 | – | – | – |
| 2 | STROM | 30 | Fensterheber |
| 3 | P / SITZ | 30 | Elektrischer Sitz |
| 4 | S/DACH | 30 | Schiebedach |
Relaisplan Kabine
LHD
RHD
| Nummer | Relais |
| R1 | (R / MIR (-)) |
| R2 | (R / MIR (+)) |
| R3 | Starten (IG1 Nr. 4) |
| R4 | – |
| R5 | Nebelscheinwerfer vorne (FR FOG) |
| R6 | RHD:
Diebstahlschutzsystem (S-HORN) |
| Nummer | Beschreibung |
| 1 | ECU-Steuerung Schiebedach |
| 2 | Reifendruckwarnantenne und Empfänger;
Intelligente Türsteuerungs-Empfängereinheit (ohne Reifendruckwarnsystem). |
| 3 | Toter-Winkel-Sensor – rechte Seite |
| 4 | Toter-Winkel-Sensor – linke Seite |
| 5 | HV-Batterieanschluss-Verriegelungseinheit |
| 6 | Batteriespannungssensor |
Motor
| Nummer | Beschreibung |
| 1 | Sicherungskasten |
| 2 | Sicherungsanschlussblock |
| 3 | Scheinwerfer-ECU-Steuerung (LH) |
| 4 | Scheinwerfer-ECU-Steuerung (RH) |
| 5 | Relais-Sicherungskasten |
| 6 | RHD:
Bremskraftverstärker mit Hauptbremszylinder |
| 7 | Inverter mit Wandler |
| 8 | ECM |
| 9 | LHD:
Bremskraftverstärker mit Hauptbremszylinder |

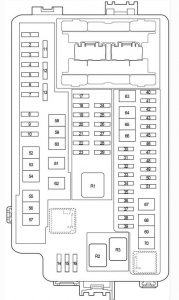

Sicherungskasten Motor
| Sicherung | Ampere [A] | Beschreibung | |
| 1 | WIPER | 30 | Scheibenwischer vorne und Sprühdüse |
| 2 | P/OUTLET NO.2 | 15 | Steckdose |
| 3 | DOOR DBL/L | 20 | Doppelverriegelung |
| 4 | – | – | – |
| 5 | FUEL OPN | 10 | Motorsteuerung;
Tankdeckelöffnung. |
| 6 | S / HTR-MAIN | 20 | Sitzheizung |
| 7 | – | – | – |
| 8 | FOG FR | 10 | Nebelscheinwerfer vorne |
| 9 | TOWING-DC/DC | 20 | Anhängerkupplung |
| 10 | ENG W / PMP | 25 | Motorsteuerung;
Klimaanlage; Tankdeckelöffnung. |
| 11 | – | – | – |
| 12 | – | – | – |
| 13 | – | – | – |
| 14 | – | – | – |
| 15 | – | – | – |
| 16 | – | – | – |
| 17 | – | – | – |
| 18 | S / HTR F / L | 10 | Sitzheizung |
| 19 | S / HTR F / R | 10 | Sitzheizung |
| 20 | EFI NO.2 | 10 | Klimaanlage;
Kühlerlüfter; Motorsteuerung; Tankdeckelöffnung. |
| 21 | EFI NO.3 | 10 | Motorsteuerung;
Tankdeckelöffnung. |
| 22 | INJ | 15 | Zündung;
Kombinierter Kilometerzähler; Motorsteuerung; Tankdeckelöffnung. |
| 23 | ECU-IG2 NO.1 | 10 | Tempomat;
Motorsteuerung; Tankdeckelöffnung; Hybridsystem; Schaltsystem; Fahrzeugnäherungswarnsystem. |
| 24 | PM-IGCT | 10 | Hybridsystem;
Tempomat; Radar-Tempomat; Schaltsystem; Fahrzeugnäherungswarnsystem. |
| 25 | IGCT NO.2 | 10 | Tempomat;
Radar-Tempomat; Hybridsystem; Schaltsystem; Fahrzeugnäherungswarnsystem. |
| 26 | BATT FAN | 15 | Hybridsystem;
Tempomat; Schaltsystem; Fahrzeugnäherungswarnsystem. |
| 27 | PCU FR | 10 | Hybridsystem;
Tempomat; Schaltsystem; Fahrzeugnäherungswarnsystem. |
| 28 | INV W / PMP | 10 | Hybridsystem;
Tempomat; Schaltsystem; Fahrzeugnäherungswarnsystem. |
| 29 | PCU BUB / PCU RR | 10 | Hybridsystem;
Tempomat; Schaltsystem; Fahrzeugnäherungswarnsystem. |
| 30 | TOWING-B | 20 | Anhängerkupplung |
| 31 | S-HORN | 10 | Diebstahlschutz |
| 32 | – | – | – |
| 33 | ETCS | 10 | Motorsteuerung;
Tankdeckelöffnung. |
| 34 | HORN | 10 | Hupe;
Heckklappenöffnung; Zugangs- und Startsystem; Wegfahrsperre; Starten; Lenkradverriegelung; Drahtlose Türschlosskontrolle. |
| 35 | – | – | – |
| 36 | – | – | – |
| 37 | – | – | – |
| 38 | D / C CUT | 25 | Sicherungen „ECU-DCC Nr. 2“,
„ECU-DCC Nr. 1“, „RADIO“. |
| 39 | EFI-MAIN | 20 | Motorsteuerung;
Kühlerlüfter; Klimaanlage; Tankdeckelöffnung. |
| 40 | – | – | – |
| 41 | IG2-MAIN | 25 | Sicherungen „ECU-IG2 Nr. 1“, „INJ“ |
| 42 | – | – | – |
| 43 | BATT-S | 5 | Tempomat;
Hybridsystem; Schaltkontrollsystem; Fahrzeugnäherungswarnsystem. |
| 44 | AMP | 10 | Audiosystem;
Rückspiegelüberwachungssystem; Navigationssystem. |
| 45 | – | – | – |
| 46 | ABS Nr. 3 | 10 | ABS, TRC, VSC |
| 47 | ABS Nr. 2 | 10 | ABS, TRC, VSC |
| 48 | DCM / MAYDAY | 10 | Telematiksystem |
| 49 | P CON MTR | 30 | Hybridsystem;
Tempomat; Schaltsystem; Fahrzeugnäherungswarnsystem. |
| 50 | H-LP RH | 20 | Scheinwerfer;
Einstellung der Scheinwerferhöhe; Automatische Lichtsteuerung; Beleuchtung; Automatisches Lichtausschalt-System; Lichterinnerung; Rücklicht. |
| 51 | H-LP LH | 20 | Scheinwerfer;
Einstellung der Scheinwerferhöhe; Automatische Lichtsteuerung; Beleuchtung; Automatisches Lichtausschalt-System; Lichterinnerung; Rücklicht. |
| 52 | DEF | 50 | Heckscheibenheizung;
Spiegelheizung. |
| 53 | PTC HTR Nr. 3 | 30 | PTC-Heizung |
| 54 | – | – | – |
| 55 | HTR | 30 | Klimaanlage |
| 56 | PTC HTR Nr. 2 | 30 | PTC-Heizung |
| 57 | ABS MTR Nr. 2 | 30 | ABS, TRC, VSC |
| 58 | – | – | – |
| 59 | FAN Nr. 2 | 30 | Kühlerlüfter |
| 60 | PTC HTR Nr. 1 | 50 | PTC-Heizung |
| 61 | FAN Nr. 1 | 30 | Kühlerlüfter |
| 62 | ABS-MAIN | 30 | ABS, TRC, VSC |
| 63 | – | – | – |
| 64 | IGCT-IG | 40 | Hybridsystem;
Tempomat; Radar-Tempomat; Schaltsystem; Fahrzeugnäherungswarnsystem; Sicherungen „INV W / PMP“, „PCU FR“, „BATT FAN“, „PCU BUB / PCU RR“, „IGCT Nr. 2“, „PM-IGCT“. |
| 65 | ABS MTR Nr. 3 | 30 | ABS, TRC, VSC |
| 66 | ABS MTR Nr. 1 | 30 | ABS, TRC, VSC |
| 67 | J / BB | 50 | Relais IG2-Nr. 2, „D / L“, „ECU-B Nr. 1“,
„ECU-B Nr. 2“, „HAZ“, „STOP“, „AM2“. |
| 68 | – | – | – |
| 69 | – | – | – |
| 70 | – | – | – |
| Relais | |||
| R1 | (IGCT) | ||
| R2 | (ENG W / PMP) | ||
| R3 | Hupe | ||
Motor-Sicherungskasten
| Sicherung | Ampere [A] | Beschreibung | |
| 1 | MIR HTR | 10 | Spiegelheizung;
Heckscheibenentfroster. |
| 2 | DRL | 10 | Scheinwerfer;
Einstellung der Scheinwerferhöhe. |
| Relais | |||
| R1 | Heckscheibenentfroster (DEF) | ||
| R2 | PTC-Heizung (PTC HTR Nr. 1) | ||
| R3 | Kraftstoffpumpe (C / OPN) | ||
| R4 | Kühlerlüfter (LÜFTER Nr. 3) | ||
| R5 | Kühlerlüfter (LÜFTER Nr. 2) | ||
| R6 | PTC-Heizung (PTC HTR Nr. 2) | ||
| R7 | Kühlerlüfter (LÜFTER Nr. 1) | ||
| R8 | – | ||
| R9 | – | ||
| R10 | PTC-Heizung (PTC HTR Nr. 3) | ||
Sicherungsblock-Anschlüsse
| Sicherung | Ampere [A] | Beschreibung | |
| 1 | J / B-AM | 60 | ACC-Relais;
TAIL-Relais; IG1-NO.2-Relais; IG1-NO.1-Relais, „POWER“, „P / SEAT“, „S / ROOF“, „DOOR R / R“, „DOOR R / L“; Sicherungen „DOOR“, „FOG RR“, „DOME“, „OBD“, „DOOR BACK“. |
| 2 | EPS | 80 | EPS |
| 3 | DC / DC | 120 | Sicherungen „J / B-AM“, „FOG FR“, „ENG W / PMP“,
„HTR“, „ABS MTR NO.2“, „FAN NO.1“, „FAN NO.2“, „FUEL OPN“, „P / OUTLET NO.2“, „PTC HTR NO.3“, „PTC HTR NO.2“, „PTC HTR NO.1“, „ABS-MAIN“, „DOOR DBL / L“, „WIPER“, „S / HTR-MAIN“, „TOWING-DC / DC“, „DEF“. |
| 4 | BATT-MAIN | 140 | Sicherungen „HORN“, „ETCS“, „TOWING-B“,
„ABS MTR N. 1“, „S-HORN“, „P CON MTR“, „DCM / MAYDAY“, „ABS N. 2“, „ABS N. 3“, „BATT-S“, „ABS MTR N. 3“, „H-LP LH“, „AMP“, „H-LP RH“, „J / BB“, „D / C CUT“, „IGCT-IG“, „EFI-MAIN“, „IG2-MAIN“, „DRL“. |
Über Toyota Prius (2015-2017)
Der Toyota Prius der Baujahre 2015 bis 2017 ist bekannt für seine Hybridtechnologie, die einen Benzinmotor mit einem Elektromotor kombiniert und so eine außergewöhnliche Kraftstoffeffizienz erreicht. Dieses Modell ist mit einem 1,8-Liter-Vierzylindermotor ausgestattet, der zusammen mit dem Elektromotor einen reibungslosen und leisen Betrieb gewährleistet. Der Prius ist beliebt für sein modernes Design, seinen geräumigen Innenraum und fortschrittliche technologische Funktionen wie Navigationssystem und Fahrerassistenzsysteme. Dank seiner geringen Emissionen und Wirtschaftlichkeit ist er eine ideale Wahl für umweltbewusste Fahrer.
Sicherungsplan Toyota Prius
Diese Seite zeigt den Sicherungsplan für das Toyota Prius Modell der Baujahre 2015 bis 2017. Der Sicherungskasten befindet sich in diesem Fahrzeug normalerweise unter dem Armaturenbrett auf der Fahrerseite und im Motorraum. Die Diagramme auf dieser Seite zeigen die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Es ist wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden am elektrischen System zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement für die Sicherheit und Zuverlässigkeit des Fahrzeugs, daher ist es wichtig, sich mit seiner Anordnung und seinen Funktionen vertraut zu machen.
