Hyundai i30 III PD (2016-2021) – Sicherungskasten
Position des Sicherungskastens
Der Sicherungskasten befindet sich im Armaturenbrett und im Motorraum.

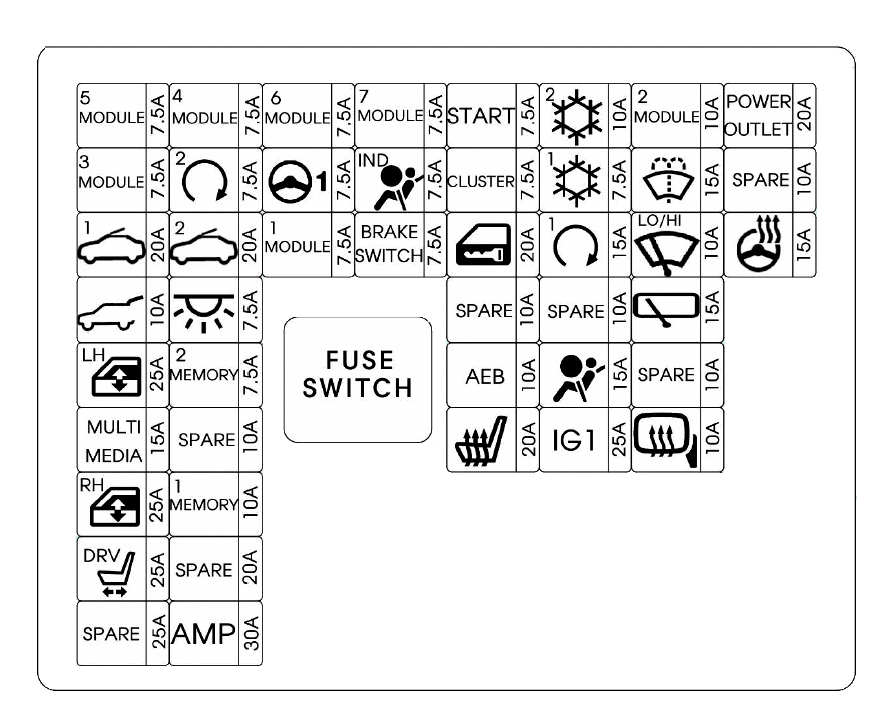

Sicherungsplan des Sicherungskastens auf der Fahrerseite
| Nr | Name | Ampere [A] | Beschreibung |
|---|---|---|---|
| Nr | Name | Ampere [A] | Beschreibung |
| F1 | MODUL 5 | 7,5A | Crash Pad Schalter;
Elektrochromatischer Spiegel; MTS E-Call Modul; Audio; A/V- und Navigation-Haupteinheit; Klimaanlagen-Steuermodul; A/T-Getriebeschalthebelanzeige; Rechter Konsolenschalter; DC-DC-Wandler; Scheinwerfer vorne links und rechts; Aktives Ventilmodul; Modul zur automatischen Scheinwerferhöhenverstellung; Steuermodul für die Sitzheizung vorne; Steuermodul für die Belüftung der Vordersitze; Fahrer-IMS-Modul. |
| F2 | MODUL 3 | 7,5A | Fahrer- und Beifahrertürmodul;
BCM; Sportmodus-Schalter. |
| F3 | SCHIEBEDACH 1 | 20A | Panoramadach |
| F4 | HECKKLAPPE | 10 A | Heckklappenrelais |
| F5 | FENSTERHEBER LH | 25A | Relais für linkes Fenster;
Sicherheitsfenstermodul Fahrer und Beifahrer; Schalter für hinteres linkes Fenster; Sicherheitsfenstermodul hinten links. |
| F6 | MULTIMEDIA | 15A | Audio-Haupteinheit;
Audio-Video und Navigation; DC-DC-Wandler. |
| F7 | FENSTERHEBER RH | 25A | Relais für rechtes Fenster
Sicherheitsfenstermodul Fahrer und Beifahrer; Schalter für hinteres rechtes Fenster; Sicherheitsfenstermodul hinten rechts. |
| F8 | FAHRERSITZ | 25A | Manueller Fahrersitzschalter;
Fahrer-IMS-Modul. |
| F10 | MODUL 4 | 7,5A | Spurhalteassistent-Modul;
Parksensor hinten; Bremslichtschalter; Totwinkelradar links und rechts; BCM; Elektrischer Parkschalter; Modul für autonomes Notbremssystem. |
| F11 | INTELLIGENTER SCHLÜSSEL 2 | 7,5A | Modul für intelligente Schlüsselsteuerung;
Wegfahrsperrenmodul. |
| F12 | SMART KEY 2 | 20A | Panoramadach |
| F13 | INNENBELEUCHTUNG | 7,5A | Kabelloses Ladegerät;
Willkommensbeleuchtung; Innenbeleuchtung; Konsolen-Deckenleuchte; Leseleuchte links und rechts; Regensensor; Zündschlüssel und Türwarnschalter; Handschuhfachbeleuchtung; Kofferraumbeleuchtung. |
| F14 | SPEICHER 2 | 7,5A | MTS Elektronisches Verbindungsmodul |
| F 16 | SPEICHER 1 | 10 A | Fahrer- und Beifahrertürmodul;
Fahrer-IMS-Modul; BCM; Klimaanlagen-Steuermodul; Anzeigetafel; Automatischer Lichtsensor und Fotozelle; ICM-Relais-Sicherungskasten (Relais für das Einklappen/Ausklappen der Außenspiegel). |
| Nr | Name | Ampere [A] | Beschreibung | |
|---|---|---|---|---|
| F19 | MODUL 6 | 7,5A | Intelligente Schlüsselsteuereinheit;
BCM. |
|
| F20 | MDPS 1 | 7,5A | MDPS-Einheit | |
| F21 | MODUL 1 | 7,5A | Warnblinkschalter;
Zentralverriegelungsschalter; Aktives Ventilmodul; Fahrer-/Beifahrertürmodul; Außenspiegelversorgung Fahrer- und Beifahrerseite; Intelligenter Schlüssel-Außengriff Fahrer/Beifahrer; Datenanschluss. |
|
| F22 | MODUL 7 | 7,5A | Steuermodul für die Sitzheizung vorne;
Steuermodul für die Belüftung der Vordersitze; Düsenheizung. |
|
| F23 | AIRBAG-ANZEIGE | 7,5A | Anzeigetafel;
Zentralverriegelungsschalter. |
|
| F24 | BREMSSCHALTER | 7,5A | Intelligente Schlüsselsteuereinheit;
Bremslichtschalter. |
|
| F25 | START | 7,5A | Ohne intelligenten Schlüssel:
ICM-Relais-Sicherungskasten (Diebstahlwarnrelais); Mit intelligentem Schlüssel: Getriebeschalthebelbereichsschalter; Modul für intelligente Schlüsselsteuerung; ECM/PCM; Anschlussblock im Motorraum (RLY.4). |
|
| F26 | CLUSTER CLUSTER | 7,5A | Instrumententafel | |
| F27 | TÜRVERRIEGELUNG | 20A | Türverriegelungs-/Entriegelungsrelais;
ICM-Relais-Sicherungskasten (T/Dreh-Entriegelungsrelais). |
|
| F29 | AEB AEB | 10 A | Modul für autonomes Notbremssystem | |
| F30 | SITZHEIZUNG VORNE | 20A | Steuermodul für die Sitzheizung vorne;
Steuermodul für die Belüftung der Vordersitze. |
|
| F31 | KLIMAANLAGE 2 | 10 A | Klimaanlagen-Steuermodul;
ECM/PCM; Lüfterwiderstand; Lüftermotor; E/R-Anschlussblock (RLY.10). |
|
| F32 | KLIMAANLAGE 1 | 7,5A | Klimaanlagen-Steuermodul;
Armaturenbrett-Ionizer; E/R-Anschlussblock (RLY.1/10/11/13). |
|
| F33 | SMART KEY 1 | 15A | Intelligente Schlüsselsteuereinheit;
Wegfahrsperrenmodul. |
|
| F35 | AIRBAG | 15A | SRS-Steuermodul | |
| F36 |
|
25A | Leiterplattenblock (F45/F46/F47/F48) | |
| F37 | MODUL 2 | 10 A | Kabelloses Ladegerät;
MTS E-Call Modul; Modul für intelligente Schlüsselsteuerung; BCM; Audio-Haupteinheit; Audio-Video und Navigation; DC-DC-Wandler; Außenspiegel-Stromschalter; Anschlussblock im Motorraum (RLY.14). |
|
| F38 | SCHEIBENWASCHANLAGE | 15A | Multifunktionsschalter | |
| F39 | SCHEIBENWISCHER | 10 A | ECM/PCM;
BCM. |
|
| F40 | HECKSCHEIBENWISCHER | 15A | Heckscheibenwischerrelais;
Heckscheibenwischermotor. |
|
| F42 | BEHEIZTER SPIEGEL | 10 A | Außenspiegelversorgung Fahrer und Beifahrer;
Klimaanlagen-Steuermodul; ECM/PCM. |
|
| F43 | STROMVERSORGUNG | 20A | Stromversorgung hinten #2 | |
| F45 | BEHEIZTES LENKRAD | 15A | BCM |
Relais
| Relais | Beschreibung |
|---|---|
| RLY.1 | KÜHLGEBLÄSE 3 Relais (Benzin) |
| RLY.1 | KÜHLER PTC #2 Relais (Diesel) |
| RLY.2 | KÜHLGEBLÄSE 2 Relais |
| RLY.3 | PDM #3 Relais (IG1) |
| RLY.4 | START Relais |
| RLY.5 | KRAFTSTOFFKÜHLER Relais (Diesel) |
| RLY.6 | PDM #4 Relais (IG2) |
| RLY.7 | KRAFTSTOFFPUMPE Relais |
| RLY.8 | PDM #2 Relais (ACC) |
| RLY.9 | KÜHLGEBLÄSE 1 Relais |
| RLY.10 | LÜFTER Relais |
| RLY.11 | KÜHLER PTC #1 Relais |
| RLY.12 | HECKHEIZUNG RELAIS |
| RLY.13 | KÜHLER PTC #3 Relais (Diesel) |
| RLY.14 | STROMVERSORGUNGSRELAIS |

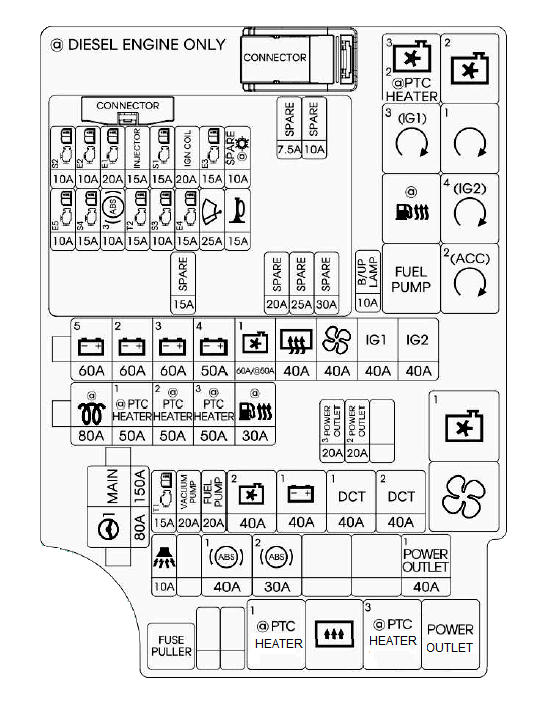

Sicherungen
| Nr | Name | Ampere [A] | Beschreibung |
|---|---|---|---|
| Nr | Name | Ampere [A] | Beschreibung |
| F1 | HAUPT HAUPT | 150A | Sicherung: F27, F29, F30, F33 |
| F2 | MDPS 1 | 80A | MDPS-Einheit |
| F3 | B+5 | 60A | Leiterplattenblock (Sicherung: F43, F44, F50, F51, F52;
Motorsteuerungsrelais). |
| F4 | B+2 | 60A | IGPM (Sicherungen: F30, IPS0, IPS1, IPS2) |
| F5 | B+3 | 60A | IGPM (IPS3, IPS4, IPS5, IPS6) |
| F6 | B+4 | 60A | IGPM (Sicherung: F3, F4, F5, F7, F8, F12) |
| F7 | KÜHLGEBLÄSE 1 | 60A | RLY.9 (Benzin) |
| F7 | HEIZUNG PTC 1 | 50A | RLY.2 (Diesel) |
| F8 | HECKHEIZUNG | 40A | Relais HECKHEIZUNG |
| F9 | LÜFTER | 40A | RLY.10 |
| F10 | START 1 | 40A | Zündschalter, E/R-Anschlussblock (RLY.3, RLY8) |
| F11 | START 2 | 40A | Zündschalter, E/R-Anschlussblock (RLY.6) |
| F12 | GLÜHKERZE | 80A | Glühkerzen-Einheit |
| F13 | HEIZUNG PTC 1 | 50A | RLY.11 |
| F14 | HEIZUNG PTC 2 | 50A | RLY.1 |
| Nr | Name | Ampere [A] | Beschreibung |
|---|---|---|---|
| F15 | KÜHLER PTC 3 | 50A | RLY.13 |
| F 16 | KRAFTSTOFFKÜHLER | 30A | RLY.5 |
| F17 | STECKDOSE 3 | 20A | Stromanschluss hinten 1 |
| F18 | STECKDOSE 2 | 20A | Stromanschluss vorne |
| F20 | TCU1 | 15A | TCM |
| F21 | VAKUUMPUMPE | 20A | Vakuumpumpe |
| F22 | KRAFTSTOFFPUMPE | 20A | RLY.7 |
| F23 | KÜHLGEBLÄSE 2 | 40A | RLY.9, RLY.2 (Benzin) |
| F24 | B+1 | 40A | IGPM (automatische Stromunterbrechung, Sicherung: F21, F24, F27, F33) |
| F25 | DCT 1 | 40A | TCM |
| F26 | DCT 2 | 40A | TCM |
| F27 | DIEBSTAHLWARNHORN | 10 A | ICM-Relais-Sicherungskasten (Relais für Diebstahlwarnhorn) |
| F29 | ABS 1 | 40A | ABS-Steuermodul;
ESP-Steuermodul; Universeller Prüfanschluss. |
| F30 | ABS 2 | 30A | ABS-Steuermodul;
ESP-Steuermodul; Universeller Prüfanschluss. |
| F33 | STECKDOSE 1 | 40A | RLY.14 |
| F34 | ERSATZGLÜHLAMPE | 10 A | Ersatzglühlampenschalter |
Kappa 1.0 T-GDI
| Nr | Name | Ampere [A] | Beschreibung |
|---|---|---|---|
| F37 | SENSOR 2 | 10 A | RCV-Steuermagnetventil;
Vorlauf-Steuermagnetventil; Ölsteuerventil Nr. 1/#2; A/Con-Relais; E/R-Anschlussblock (RLY.9). |
| F38 | ECU 2 E2 | 10 A | ECM |
| F39 | ECU 1 E1 | 20A | ECM |
| F40 | INJEKTOR INJEKTOR | 15A | – |
| F41 | SENSOR 1 S1 | 15A | Lambdasonde (oben);
Lambdasonde (unten). |
| F42 | ZÜNDSPULE | 20A | Zündspule #1/#2/#3 |
| F43 | ECU 3 E3 | 15A | ECM |
| F44 | A/CON | 10 A | A/Con-Relais |
| F45 | ECU 5 E5 | 10 A | ECM |
| F46 | SENSOR 4 S4 | 15A | – |
| F47 | ABS 3 | 10 A | ABS/ESP-Steuermodul;
Universeller Prüfanschluss. |
| F48 | TCU 2 | 15A | E/R-Anschlussblock (Sicherung: F34) |
| F49 | SENSOR 3 | 10 A | E/R-Anschlussblock (RLY.7) |
| F50 | ECU 4 | 15A | ECM |
| F51 | SCHEIBENWISCHER | 25A | Wischerrelais |
| F52 | HORN | 15A | Hupenrelais |
Kappa 1.4 T-GDI
| Nr | Name | Ampere [A] | Beschreibung |
|---|---|---|---|
| F37 | SENSOR 2 | 10 A | RCV-Steuermagnetventil;
Vorlauf-Steuermagnetventil; Ölsteuerventil Nr. 1/#2; A/Con-Relais; E/R-Anschlussblock (RLY.9). |
| F38 | ECU 2 E2 | 10 A | ECM |
| F39 | ECU 1 E1 | 20A | ECM |
| F40 | INJEKTOR INJEKTOR | 15A | – |
| F41 | SENSOR 1 | 15A | Lambdasonde (oben);
Lambdasonde (unten). |
| F42 | ZÜNDSPULE | 20A | Zündspule #1/#2/#3/#4 |
| F43 | ECU 3 | 15A | ECM |
| F44 | A/CON | 10 A | A/Con-Relais |
| F45 | ECU 5 | 10 A | ECM |
| F46 | SENSOR 4 | 15A | Vakuumpumpe |
| F47 | ABS 3 | 10 A | ABS/ESP-Steuermodul;
Universeller Prüfanschluss. |
| F48 | TCU 2 | 15A | TCM;
Getriebeschalthebelbereichsschalter; E/R-Anschlussblock (Sicherung: F34). |
| F49 | SENSOR 3 | 10 A | E/R-Anschlussblock (RLY.7) |
| F50 | ECU 4 | 15A | ECM |
| F51 | SCHEIBENWISCHER | 25A | Wischerrelais |
| F52 | HORN | 15A | Hupenrelais |
Kappa 1,4 MPI
| Nr | Name | Ampere [A] | Beschreibung |
|---|---|---|---|
| F37 | SENSOR 2 S2 | 10 A | Nockenwellenpositionssensor #1/#2;
Magnetventil zur Vorlaufregelung; Ölregelventil #1/#2; Variables Ansaugmagnetventil; E/R-Anschlussblock (RLY.1, RLY.2). |
| F38 | ECU 2 E2 | 10 A | ECM |
| F39 | ECU 1 E1 | 20A | ECM |
| F40 | INJEKTOR INJEKTOR | 15A | Injektor #1/#2/#3/#4 |
| F41 | SENSOR 1 S1 | 15A | Lambdasonde (oben);
Lambdasonde (unten). |
| F42 | ZÜNDSPULE | 20A | Zündspule #1/#2/#3/#4;
Kondensator. |
| F43 | ECU 3 E3 | 15A | ECM |
| F44 | A/CON | 10 A | – |
| F45 | ECU 5 E5 | 10 A | ECM |
| F46 | SENSOR 4 S4 | 15A | – |
| F47 | ABS 3 3 | 10 A | ABS/ESP-Steuermodul;
Universeller Prüfanschluss. |
| F48 | TCU 2 T2 | 15A | E/R-Anschlussblock (Sicherung: F34) |
| F49 | SENSOR 3 S3 | 10 A | E/R-Anschlussblock (RLY.7) |
| F50 | ECU 4 E4 | 15A | – |
| F51 | SCHEIBENWISCHER | 25A | Wischerrelais |
| F52 | HORN | 15A | Hupenrelais |
Gamma 1,6 MPI
| Nr | Name | Ampere [A] | Beschreibung |
|---|---|---|---|
| F37 | SENSOR 2 S2 | 10 A | Nockenwellenpositionssensor #1/#2;
Magnetventil zur Vorlaufregelung; Ölregelventil #1/#2; Variables Ansaugmagnetventil; E/R-Anschlussblock (RLY.1, RLY.2). |
| F38 | ECU 2 E2 | 10 A | ECM/PCM |
| F39 | ECU 1 E1 | 20A | ECM/PCM |
| F40 | INJEKTOR INJEKTOR | 15A | Injektor #1/#2/#3/#4 |
| F41 | SENSOR 1 S1 | 15A | Lambdasonde (oben);
Lambdasonde (unten). |
| F42 | ZÜNDSPULE | 20A | Zündspule #1/#2/#3/#4;
Kondensator. |
| F43 | ECU 3 E3 | 15A | ECM/PCM |
| F44 | A/CON | 10 A | – |
| F45 | ECU 5 E5 | 10 A | ECM/PCM |
| F46 | SENSOR 4 S4 | 15A | – |
| F47 | ABS 3 3 | 10 A | ABS/ESP-Steuermodul;
Universeller Prüfanschluss. |
| F48 | TCU 2 T2 | 15A | Motorbereichsschalter;
E/R-Anschlussblock (Sicherung: F34). |
| F49 | SENSOR 3 S3 | 10 A | E/R-Anschlussblock (RLY.7) |
| F50 | ECU 4 E4 | 15A | ECM/PCM |
| F51 | SCHEIBENWISCHER | 25A | Wischerrelais |
| F52 | HORN | 15A | Hupenrelais |
U-II 1,6 TCI
| Nr | Name | Ampere [A] | Beschreibung |
|---|---|---|---|
| F37 | SENSOR 2 S2 | 10 A | Ölstandsensor;
Elektronischer VGT-Aktuator; EGR-Kühlventil; Kraftstoffdruckregelventil; PM-Sensor; Bremslichtschalter; A/Con-Relais; E/R-Anschlussblock (RLY.2/5/11). |
| F38 | ECU 2 E2 | 10 A | – |
| F39 | ECU 1 E1 | 20A | ECM |
| F40 | INJEKTOR INJEKTOR | 15A | – |
| F41 | SENSOR 1 S1 | 15A | Lambdasonde #1/#2 |
| F42 | ZÜNDSPULE | 20A | Zündspule #1/#2/#3/#4 |
| F43 | ECU 3 E3 | 15A | ECM |
| F44 | A/CON | 10 A | – |
| F45 | ECU 5 E5 | 10 A | ECM |
| F46 | SENSOR 4 S4 | 15A | Kraftstofffilterheizung und Kraftstofffilterwarnsensor;
Glühkerzengruppe. |
| F47 | ABS 3 3 | 10 A | ABS/ESP-Steuermodul;
Universeller Prüfanschluss. |
| F48 | TCU 2 T2 | 15A | TCM;
Getriebeschalthebelbereichsschalter; E/R-Anschlussblock (Sicherung: F34). |
| F49 | SENSOR 3 S3 | 10 A | Luftmassenmesser;
Stab-Druckregelventil; Nockenwellenpositionssensor; Öldruckventil; E/R-Anschlussblock (RLY.7). |
| F50 | ECU 4 E4 | 15A | – |
| F51 | SCHEIBENWISCHER | 25A | Wischerrelais |
| F52 | HORN | 15A | Hupenrelais |
Über den Hyundai i30 III PD (2016-2021)
Der Hyundai i30 III PD, der von 2016 bis 2021 produziert wurde, ist ein beliebtes Kompaktfahrzeug, das sich durch modernes Design und fortschrittliche Technologien auszeichnet. Dieses Modell bietet verschiedene Motorisierungsoptionen, darunter Benzin- und Dieselmotoren mit unterschiedlichen Leistungen, sodass Fahrer je nach ihren Vorlieben und Bedürfnissen wählen können. Der Hyundai i30 III PD ist bekannt für seine Zuverlässigkeit und seinen Komfort und bietet ausreichend Platz für Passagiere und Gepäck. Dank fortschrittlicher Sicherheitsmerkmale und Assistenzsysteme ist dieses Modell eine ideale Wahl für diejenigen, die ein zuverlässiges und sicheres Fahrzeug suchen.
Sicherungsplan Hyundai i30 III PD
Diese Seite zeigt den Sicherungsplan für den Hyundai i30 III PD, der für die ordnungsgemäße Wartung und Reparatur des Fahrzeugs unerlässlich ist. Der Sicherungskasten befindet sich bei diesem Modell normalerweise im Motorraum und im Innenraum des Fahrzeugs, meist unter dem Armaturenbrett. Die Diagramme auf dieser Seite zeigen die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Es ist wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden an den elektrischen Systemen zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement für den sicheren Betrieb des Fahrzeugs, daher ist es wichtig, einen Überblick über seine Anordnung und Funktionen zu haben.
