Hyundai Elantra GT (GD; 2012-2017) – Sicherungskasten
In diesem Artikel finden Sie Sicherungskastendiagramme für den Hyundai Elantra GT (GD; 2012–2017), Informationen zur Position der Sicherungstafeln im Auto und erfahren die Zuordnung jeder Sicherung (Sicherungsbelegung).
Sicherungsplan Hyundai Elantra GT 2012-2017
Die Sicherungen des Zigarettenanzünders (Steckdose) im Hyundai Elantra GT befinden sich im Sicherungskasten im Armaturenbrett (siehe Sicherungen „C/LIGHTER“ (Zigarettenanzünderlampe in der Konsole, hintere Steckdose) und „POWER OUTLET FRT“ (vordere Steckdose).
Inhaltsverzeichnis
Armaturenbrett
Der Sicherungskasten befindet sich auf der Fahrerseite des Armaturenbretts hinter einer Abdeckung.
Motorraum

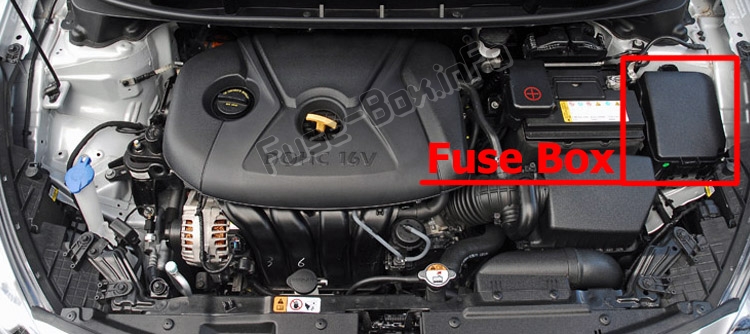

Der Sicherungskasten befindet sich im Motorraum (auf der linken Seite).
2016, 2017
Armaturenbrett

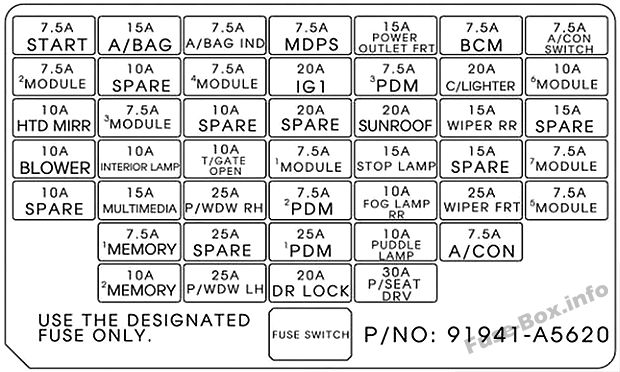

Sicherungsbelegung im Armaturenbrett (2016, 2017)
| Beschreibung | Nennstrom | Geschütztes Bauteil |
|---|---|---|
| Beschreibung | Nennstrom | Geschütztes Bauteil |
| C/ACCENDISIGARI | 20A | Zigarettenanzünderkonsole, hintere Steckdose |
| 1 MODULO | 7,5A | Sportmodus-Schalter |
| 4 MODULI | 7,5A | Klimaanlagen-Steuermodul, LH/RH Scheinwerfer-Nivellierungsaktuator, Kraftstofffilter-Warnsensor (D4FD), hinteres Parkassistenzsystem |
| 3 MODULI | 7,5A | Instrumententafel, BCM, Reifendrucküberwachungsmodul, Audio, Fahrer-/Beifahrersitzheizungsmodul, ATM-Schalthebel |
| PRESE DI ALIMENTAZIONE FRT | 15A | Vordere Steckdose |
| HTD MIRR | 10 A | Beheizter Fahrer-/Beifahrer-Außenspiegel, Klimaanlagen-Steuermodul, ECU |
| TERGICRISTALLO | 25A | ICM-Relais-Sicherungskasten (Regensensor-Relais), Multifunktionsschalter, E/R-Sicherungskasten und Relais (RLY. 7) Frontscheibenwischermotor |
| A/CON | 7,5A | Klimaanlagen-Steuermodul, E/R-Sicherungskasten und Relais (RLY. 4) |
| P/WDW LH | 25A | P/WDW LH Relais, Fahrersicherheitsfenstermodul (LHD) |
| T/PORTA APERTA | 10 A | Hintere Türverkleidung, Heckkamera-Öffnungsaktuator |
| P/SEDILE DRV | 30A | Manueller Fahrerschalter |
| 2 MODULI | 7,5A | ICM-Relais-Sicherungskasten, Rückfahrkamera-Modul, elektrochromatischer Spiegel |
| TERGICRISTALLO POSTERIORE | 15A | Heckscheibenwischerrelais, Heckscheibenwischermotor, Multifunktionsschalter |
| LAMPADA STOP | 15A | Bremslichtschalter |
| P/WDW RH | 25A | P/WDW RH Relais, Fahrersicherheitsfenstermodul (RHD) |
| 2 PDM | 7,5A | Intelligentes Schlüsselsteuermodul, Start/Stopp-Knopfschalter, Ultraschall-Einbruchschutzsensor |
| 5 MODULI | 7,5A | BOX EMS (Scheinwerferwaschdüsenrelais), Ionisator-Einheit, Panoramadach, BOX DSL (PTC-Relais), E/R-Sicherungskasten und Relais (RLY.), Fahrer-/Beifahrersitzheizungsmodul |
| Beschreibung | Nennstrom | Geschütztes Bauteil |
|---|---|---|
| IG1 | 20A | E/R-Sicherungskasten und Relais (Sicherung – F) |
| 6 MODUL | 10 A | Außenspiegel-Schalter, Audio, Navigations-Haupteinheit, Digitaluhr |
| MDPS | 7,5A | EPS-Steuermodul |
| BLINDATÚRA DR | 20A | Türverriegelungs-/Entriegelungsrelais, ICM-Sicherungskasten (Verriegelungsrelais), Fahrer-/Beifahrertürschlossaktuator, Tankklappenaktuator, LH/RH Türschlossaktuator |
| VNÚTORNÁ LAMPA | 10 A | LH/RH Toilettenlampe, Konsolen-Deckenlampe, Raumlampe, Kofferraumlampe, DR-Warnschalter |
| MULTIMÉDIA | 15A | Audio, Navigations-Haupteinheit |
| SACCA | 15A | SRS-Steuermodul |
| 1 PAMÄŤ | 7,5A | Instrumententafel |
| A/BAG IND | 7,5A | Instrumententafel |
| 3 PDM | 7,5A | Intelligentes Schlüsselsteuermodul, Ultraschall-Einbruchschutzsensor |
| 2 PAMÄŤ | 10 A | Außenspiegel-Schalter, Reifendrucküberwachungsmodul, BCM, automatischer Lichtsensor und Fotozelle, OBD, Digitaluhr, Klimaanlagen-Steuermodul |
| 1 PDM | 25A | Intelligentes Schlüsselsteuermodul |
| ŠTARTOVANIE | 7,5A | Start ohne Knopf: E/R-Sicherungskasten und Relais (RLY.) Zündschloss, Getriebereichsschalter mit Startknopf: ECM/PCM, Getriebereichsschalter |
| PANORAMATICKÉ OKNO | 20A | Panoramadach |
| BCM | 7,5A | BCM, intelligentes Schlüsselsteuermodul |
| SPÍNAČ KLIMATIZÁCIE | 7,5A | Klimaanlagen-Steuermodul |
| 7 MODUL | 7,5A | BCM, intelligentes Schlüsselsteuermodul |
| LAMPÁ ŠTÍTOVANÁ RR | 10 A | Hintere Nebelschlussleuchte |
| LAMPÁ PRE POZITÍV | 10 A | Beheizter Fahrer-/Beifahrer-Außenspiegel |
Motorraum
ad vertisements
Sicherungsbelegung im Motorraum (2016, 2017)
| Beschreibung | Nennstrom | Geschütztes Bauteil |
|---|---|---|
| Beschreibung | Nennstrom | Geschütztes Bauteil |
| MEHRFACHSICHERUNGEN: | ||
| MDPS | 80A | EPS-Steuermodul |
| 1B+ | 60A | I/P-Sicherungskasten (IPS 0 (4CH), IPS 1 (4CH), IPS 2 (2CH), Sicherung – F13/F14/F19/F20/F21 /F26/F36) |
| 1 ABS | 40A | ESC-Steuermodul, Universal-Stecker |
| LÜFTER | 40A | RLY. 4 (Lüfterrelais) |
| 2B+ | 60A | I/P-Sicherungskasten (IPS 3 (4CH), IPS 4 (4CH), Sicherung – F2/F7/F9/F15) |
| HEIZUNG GSLPTC | 60A | RLY. 12 (PTC-Benzinrelais) |
| SICHERUNG: | ||
| KÜHLLÜFTER | 40A | RLY 1 (C/FAN LO Relais), RLY 2 (C/FAN HI Relais) |
| 2 ABS | 20A | ESC-Steuermodul, Universal-Stecker |
| IG2 | 40A | RLY 9 (Startrelais), Zündschalter (ohne Startknopf), RLY 6 (PDM 4 (IG2) Relais, mit Startknopf) |
| IG1 | 40A | Ohne Startknopf: Zündschalter, mit Startknopf: RLY 8 (PDM 2 (ACC) Relais)/RLY. 10 (PDM 3 (IG1) Relais |
| ENTFROSTER | 15A | ICM-Sicherungskasten (Frontscheibenheizungsrelais) |
| 3B+ | 50A | I/P-Sicherungskasten (automatisches Stromleck-Abschaltgerät, Sicherung — F18/F25/F30/F34/F38) |
| BREMSSCHALTER | 10 A | Intelligentes Schlüsselsteuermodul, Stoppsignalrelais |
| S/HEIZUNG FRT | 20A | Fahrer-/Beifahrersitzheizungsmodul |
| Beschreibung | Nennstrom | Geschütztes Bauteil |
|---|---|---|
| TERGICRISTALLO | 10 A | PCM/ECM |
| HUPE | 15A | RLY. 5 (Hupenrelais), ICM-Sicherungskasten (Hupenrelais B/A) |
| 1 TCU | 15A | A/T — TCM (D4FD), Getriebereichsschalter |
| 6 ECU | 15A | RLY. 9 (D4FD, Startrelais), ECM/PCM |
| 3 ABS | 10 A | ESC-Steuermodul, Universal-Stecker |
| 3 ECU | 10 A | ECM/PCM, Luftstromsensor, Bremslichtschalter |
| RÜCKFAHRLICHT | 10 A | M/T — Rückfahrlichtschalter, A/T — hinteres Kombinationslicht (IN) LH/RH, hinteres Aufhängungsmodul, Navigations-Haupteinheit, elektrochromatischer Spiegel, IPS-Steuermodul |
| 1 ECU | 20A | G4FD/D4FD : ECM G4NA/G4NC : PCM (A IT), ECM (M/T) |
| ZÜNDSPULE | 20A | G4NA: Zündspule #1/#2/#3/#4, Kondensator |
| 2 SENSOR | 10 A | G4FD : Sauerstoffsensor (HOCH/NIEDRIG), variabler Einlass-Magnetventil, Vorstrom-Magnetventil G4NA/G4NC : Sauerstoffsensor (HOCH/NIEDRIG), variabler Einlass-Magnetventil, Vorstrom-Magnetventil D4FD : Nockenwellenpositionssensor, AGR-Bypassventil, Sicherungskasten (Vorheizrelais) |
| 1 SENSOR | 10 A | G4FD : Ölregelventil #1/ #2, Ölstandsensor, E/R-Sicherungskasten und Relais (RLY. 1) G4NA/G4NC : Ölregelventil #1/#2, Nockenwellenpositionssensor (Einlass/Auslass), E/R-Sicherungskasten und Relais (RLY. 1) D4FD : E/R-Sicherungskasten und Relais (RLY 1), Sicherungskasten (PTC-Vorheizrelais #1), Lambdasonde, VGT-Regelmagnetventil |
| 2 ECU | 10 A | G4FD : ECM G4NA : Kraftstoffpumpenrelais G4NC : Kraftstoffpumpenrelais, PCM (A/T), ECM (M/T) D4FD : Ölstandsensor, Kraftstoffdruckregelventil |
| EINSPRITZUNG | 10 A | G4NA — Einspritzdüse #1/#2/#3/#4 |
| 4 ECU | 15A | G4NA/G4NC: PCM (ATT), ECM (M/T) |
| KRAFTSTOFFPUMPE | 20A | EMS-Sicherungskasten (Kraftstoffpumpenrelais) |
| KLIMAANLAGE | 30A | EMS-Sicherungskasten (Klimaanlage) |
| EMS | 40A | EMS-Sicherungskasten |
Relaisbelegung
| Beschreibung | Geschütztes Bauteil | Typ |
|---|---|---|
| 1 LÜFTER KÜHLUNG | RELAIS C/FAN LO | MICRO-ANSCHLUSS |
| 2 LÜFTER KÜHLUNG | RELAIS C/FAN HI | MICRO-ANSCHLUSS |
| LÜFTER | RELAIS LÜFTER | MICRO-ANSCHLUSS |
| HUPE | RELAIS HUPE | MICRO-ANSCHLUSS |
| 4 PDM (IG2) | PDM 4 (IG2) RELAIS | MICRO-ANSCHLUSS |
| SCHEIBENWISCHER | RELAIS SCHEIBENWISCHER VORNE | MICRO-ANSCHLUSS |
| 1 PDM (ACC) | PDM 1 (ACC) RELAIS | MICRO-ANSCHLUSS |
| START 1 | RELAIS START | MICRO-ANSCHLUSS |
| 3 PDM (IG1) | PDM 3 (IG1) RELAIS | MICRO-ANSCHLUSS |
| HECKHEIZUNG | RELAIS RR HTD | MICRO-ANSCHLUSS |
| HEIZUNG GSL PTC | PTC-Heizung/Kraftstofffilter | MINI-ANSCHLUSS |
