Hyundai i10 (2007-2013) – Sicherungskasten
Hyundai i10 (2007-2013) – Sicherungskastenbelegung
Baujahr: 2007, 2008, 2009, 2010, 2011, 2012, 2013.

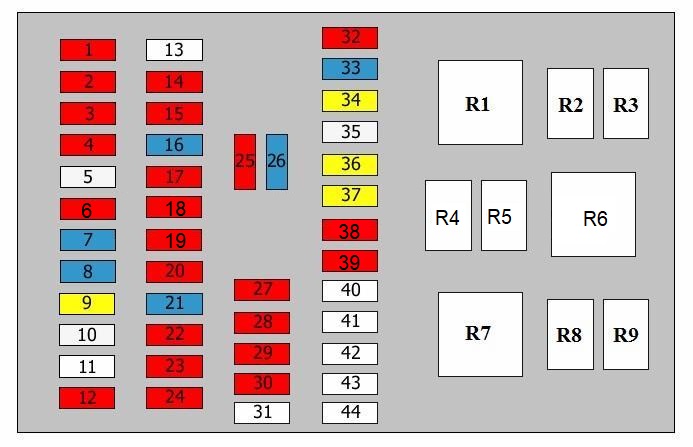

Sicherungskasten im Fahrgastraum
Sicherungskastenbelegung (-2010).
| Nr | Ampere [A] | Beschreibung |
|---|---|---|
| Nr | Ampere [A] | Beschreibung |
| 1 | 10 A | Steuergerät Tagfahrlichtsystem |
| 2 | 10 A | Beheizbare Heckscheibe;
Fensterheberrelais; Lichtschalter; Karosseriesteuergerät-Schalter PTC-Heizung, Relais 1; PTC-Heizung, Relais 2; SRS-Steuergerät; PTC; Lüfterrelais; Lüfterschalter. |
| 3 | 10 A | Instrumententafel;
Lichter. |
| 4 | 10 A | Lichter |
| 5 | 25A | Multifunktionsschalter;
Heckscheibenwischermotor; Schiebedachmotor. |
| 6 | 10 A | Nebelschlussleuchtenrelais;
Nebelschlussleuchtenschalter. |
| 7 | 15A | Sitzheizungsschalter |
| 8 | 15A | Multifunktionsschalter;
Heckscheibenwischermotor; Schiebedachmotor. |
| 9 | 20A | Türverriegelungsrelais;
Tür-Entriegelungsrelais; Karosseriesteuerung; Türverriegelungsaktuator, vorne links. |
| 10 | 25A | Heckscheibenheizungsrelais;
Beheizbare Heckscheibe. |
| 11 | 25A | Unbenutzt |
| 12 | 10 A | Anlasserrelais;
Sicherheitswarnsystemrelais. |
| 13 | 25A | Unbenutzt |
| 14 | 10 A | ABS/ESP-Steuergerät;
Multifunktionsprüfstecker; Elektronisches Stabilitätsprogramm (ESP)-Schalter. |
| 15 | 10 A | Warnblinkschalter |
| 16 | 15A | Fahrzeuggeschwindigkeitssensor;
Luftmassenmesser; Zündspule; Motorsteuergerät (PCM); Motorsteuergerät; Impulsgeber; Kraftstofffilterwarnung; Kraftstoffheizungsrelais. |
| 17 | 10 A | Rücklichtschalter;
ATM; Getriebereichschalter; Impulsgeber |
| 18 | 10 A | Instrumententafel |
| 19 | 10 A | SRS-Steuergerät |
| 20 | 10 A | Instrumententafel;
Karosseriesteuergerät; Generatorsteuergerät; EPS. |
| 21 | 15A | Zigarettenanzünder |
| 22 | 10 A | Uhr;
Audio; Außenspiegel einklappbar/ausklappbar. |
| 23 | 10 A | Klimaanlagenschalter |
| 24 | 10 A | Motorsteuergerät;
Getriebesteuergerät (PCM); Heckscheibenheizungsschalter. |
| 25 | 10 A | SRS-Steuergerät;
Innenbeleuchtung; Instrumententafel; PTC-Heizungssteuerung; Nebelschlussleuchtenschalter; Uhr; Tür offen; Kofferraumbeleuchtung; Dachkonsole. |
| 26 | 15A | Audio |
| Nr | Ampere [A] | Beschreibung |
|---|---|---|
| 27 | 10 A | Bremslichtschalter |
| 28 | 10 A | Warnblinkschalter;
Warnlichtrelais. |
| 29 | 10 A | Hupe;
Hupenrelais. |
| 30 | 10 A | Nebelscheinwerferrelais;
Nebelscheinwerferschalter; Nebelscheinwerfer. |
| 31 | 25A | Unbenutzt |
| 32 | 10 A | Ersatzsicherung |
| 33 | 15A | Ersatzsicherung |
| 34 | 20A | Ersatzsicherung |
| 35 | 25A | Ersatzsicherung |
| 36 | 20A | Elektrische Fensterheber, Hauptschalter |
| 37 | 20A | Elektrische Fensterheber, Hauptschalter;
Elektrische Fensterheber für Beifahrer. |
| 38 | 10 A | Linkes Rücklicht;
Tagfahrlichtsystemsteuerung; Kennzeichenbeleuchtung. |
| 39 | 10 A | Rücklichter;
Beleuchtung. |
| 40 | Diode | |
| 41 | Diode | |
| 42 | Diode | |
| 43 | Diode | |
| 44 | Diode | |
| R1 | Fensterheberrelais | |
| R2 | Hupenrelais | |
| R3 | Nebelscheinwerferrelais | |
| R4 | Unbenutzt | |
| R5 | Rücklichtrelais | |
| R6 | Blinkereinheit | |
| R7 | Lüfterrelais | |
| R8 | Heckscheibenheizungsrelais | |
| R9 | Nebelschlussleuchtenrelais |

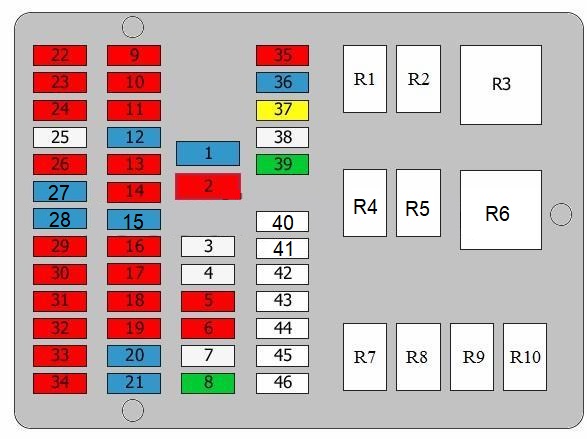

Sicherungskastenbelegung (2011-).
| Nr | Ampere [A] | Beschreibung |
|---|---|---|
| Nr | Ampere [A] | Beschreibung |
| 1 | 15A | Audio DC-DC-Wandler |
| 2 | 10 A | Karosseriesteuergerät (BCM);
Tür offen; Diagnosestecker; Kofferraumbeleuchtung; Innenbeleuchtung; Nebelscheinwerferschalter; Heizungssteuerung; Digitaluhr; Instrumententafel. |
| 3 | 25A | Elektrische Fensterheber, Hauptschalter;
Elektrische Fensterheber auf der Beifahrerseite; Schalter, elektrische Fensterheber hinten links. |
| 4 | 25A | Elektrische Fensterheber, Hauptschalter;
Elektrische Fensterheber Beifahrer; Schalter, elektrische Fensterheber hinten rechts. |
| 5 | 10 A | Linker Scheinwerfer;
Tagfahrlichtsystem; Kennzeichenbeleuchtung; Linke kombinierte Rückleuchte. |
| 6 | 10 A | Rechter Scheinwerfer;
Kennzeichenbeleuchtung; Rechte kombinierte Rückleuchte; Warnblinkschalter; Rheostat; Instrumententafel; Nebelschlussleuchtenschalter; Tagfahrlichtsystem; Lüfterschalter; Heizungssteuergerät; Scheinwerfereinstellschalter; Audio; Elektrische Fensterheber, Hauptschalter; Nebelscheinwerfer; Digitaluhr; Heckscheibenheizungsschalter; Intelligenter Start-Stopp (ISG)-Schalter; Automatikgetriebe; Sitzheizungsschalter Beifahrer Sitzheizungsschalter Fahrer; Nebelschlussleuchtenschalter; Summer; Heckscheibenheizungsrelais. |
| 7 | 25A | Schiebedachmotor;
Türverriegelungsaktuator Fahrer; Karosseriesteuergerät (BCM); Sicherungskasten Relaismodul integrierter Schaltkreis (ICM) im Fahrgastraum, Relais R1, R2. |
| 8 | 30A | Heckscheibenheizungsrelais |
| 9 | 10 A | Motorsteuerung;
Fehleranzeige; Frontscheibenwischermotor. |
| 10 | 10 A | Bremspedalschalter;
ESP-Schalter; EPS; ABS; Diagnosestecker. |
| 11 | 10 A | Warnblinkschalter |
| 12 | 15A | Motorsteuergerät;
DC-DC-Wandler; Fahrzeuggeschwindigkeitssensor; Zündspule; Kondensator; Impulsgeber; Getriebereichschalter. |
| 13 | 10 A | Parksensor hinten;
Rückfahrlichtschalter. |
| 14 | 10 A | Instrumententafel |
| 15 | 15A | Zusätzliches Rückhaltesystem (SRS) |
| 16 | 10 A | Instrumententafel;
Heizungssteuerung; Karosseriesteuergerät (BCM); Sicherheitsgurte. |
| 17 | 10 A | EPS-Steuergerät |
| 18 | 10 A | Audio;
DC-DC-Wandler; Digitaluhr. |
| 19 | 10 A | Vordere und hintere Zubehörsteckdosen |
| 20 | 15A | Zigarettenanzünder |
| 21 | 15A | Motorsteuergerät;
Anlasserrelais; Motorbrückenbereichsschalter; Sicherungskasten Relaismodul integrierter Schaltkreis (ICM) im Fahrgastraum, Relais R4. |
| 22 | 10 A | Instrumententafel;
Sicherungskasten und Relais im Motorraum, Relais R3, R4. |
| 23 | 10 A | Tagfahrlichtsystem |
| 24 | 10 A | Scheinwerfer;
Scheinwerfereinstellschalter; Karosseriesteuergerät (BCM); Heizungssteuerung; Klimaanlagenschalter doppelt und Hochdruck; Heckscheibenheizungsrelais Elektrische Fensterheberschalter; Sicherungskasten und Relais im Motorraum, Relais R8. |
| 25 | 25A | Frontscheibenwischermotor;
Multifunktionsschalter. |
| 26 | 10 A | Nebelschlussleuchtenrelais |
| 27 | 15A | Sitzheizungsschalter Vordersitze |
| Nr | Ampere [A] | Beschreibung |
|---|---|---|
| 28 | 15A | Heckscheibenwischermotor;
Schiebedachmotor; Multifunktionsschalter. |
| 29 | 10 A | Bremspedalschalter;
Bremspedalrelais. |
| 30 | 10 A | Warnblinkschalter;
Sicherungskasten Relaismodul integrierter Schaltkreis (ICM) im Fahrgastraum, Relais R5. |
| 31 | 10 A | Akustisches Signalrelais;
Sicherungskasten Relaismodul integrierter Schaltkreis (ICM) im Fahrgastraum, Relais R4. |
| 32 | 10 A | Nebelscheinwerferrelais vorne |
| 33 | 10 A | Heckscheibenheizungsschalter;
Heizungssteuerung; Motorsteuerung; Elektrische Spiegelsteuerungen. |
| 34 | 10 A | Motorbrückenbereichsschalter;
Instrumententafel; Motorsteuerung; Rückleuchte(n) kombiniert(e); Rückfahrlichtschalter. |
| 35 | 15A | Ersatzsicherung |
| 36 | 20A | Ersatzsicherung |
| 37 | 25A | Ersatzsicherung |
| 38 | 30A | Ersatzsicherung |
| 39 | Ersatzsicherung | |
| 40 | Ersatzsicherung | |
| 41 | Ersatzsicherung | |
| 42 | Ersatzsicherung | |
| 43 | Ersatzsicherung | |
| 44 | Ersatzsicherung | |
| 45 | Ersatzsicherung | |
| 46 | Ersatzsicherung | |
| R1 | Relais Sitzheizung Fahrersteuerung | |
| R2 | Relais Fensterheber | |
| R3 | Relais Bremspedal | |
| R4 | Relais Hupe | |
| R5 | Relais Nebelscheinwerfer vorne | |
| R6 | Relais Blinker | |
| R7 | Relais Sitzheizung Beifahrersteuerung | |
| R8 | Relais Rücklicht | |
| R9 | Relais Heckscheibenheizung |

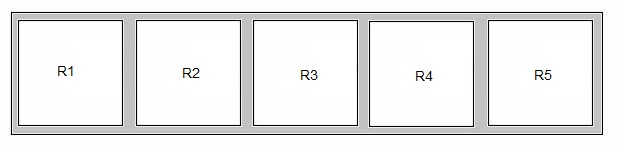

Sicherungskasten des integrierten Relaismoduls (ICM) im Fahrgastraum (2011-).
Relais R1 – Relais Zentralverriegelung
Relais R2 – Relais Tür-Entriegelung
Relais R3 – Relais akustisches Signal
Relais R4 – Relais Alarm
Relais R5 – Relais Warnblinkanlage

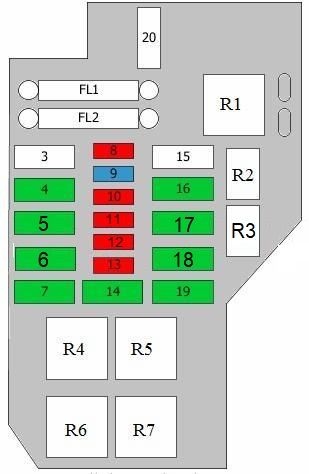

Sicherungskasten im Motorraum.
Sicherungskastenbelegung (-2010).
| Nr | Ampere [A] | Beschreibung |
|---|---|---|
| Nr | Ampere [A] | Beschreibung |
| FL1 | 80A | EPS-Steuergerät |
| FL2 | 100A | Generator (auch 125A verwendet) |
| 3 | 50A | Beheizbare Scheibe;
Türverriegelung; Schiebedach; Gefahrenwarnsystem; Hupe; Nebelscheinwerfer; Nebelscheinwerferschalter. |
| 4 | 30A | Fensterheberrelais |
| 5 | 40A | ABS/ESP-Steuergerät;
Universeller Prüfstecker. |
| 6 | 40A | ABS/ESP-Steuergerät;
Universeller Prüfstecker. |
| 7 | 30A | Lüfterrelais |
| 8 | 10 A | Motorsteuergerät;
Getriebesteuergerät (PCM). |
| 9 | 15A | Kühlerlüfterrelais 1;
Kühlerlüfterrelais 2; Turbolader mit variabler Geometrie (VGT); Klimaanlagenrelais; Motorsteuergerät; Getriebesteuergerät (PCM); Leerlaufdrehzahlaktuator; Turbolader mit variabler Geometrie (VGT); AGR; Glühkerzenrelais; PTC-Heizung, Relais 1; Drehzahlregelmagnet; Nockenwellenpositionssensor; Wegfahrsperrensteuergerät; Einspritzdüsen (Zylinder 1 – 4). |
| 10 | 10 A | Getriebesteuerung (PCM);
Ladedruckregelventil; Kurbelwellenpositionssensor; Sauerstoffsensor nach Katalysator; Sauerstoffsensor vor Katalysator; Nockenwellenpositionssensor; Wegfahrsperrensteuerung; Lichtschalter; Sauerstoffsensor. |
| 11 | 20A | Motorsteuergerät |
| 12 | 20A | Kraftstoffpumpenrelais;
Kraftstoffpumpensteuerung; Kraftstoffempfänger; Kraftstoffpumpe. |
| 13 | 10 A | Klimaanlagenrelais;
Klimaanlagenkompressor. |
| Nr | Ampere [A] | Beschreibung |
|---|---|---|
| 14 | 30A | Relais Kraftstofffilterheizung |
| 15 | 50A | Zündschalter;
Anlasserrelais. |
| 16 | 30A | Zündschlüssel |
| 17 | 30A | Rücklichtrelais;
Leistungskonstruktor; Klimaanlage. |
| 18 | 30A | Hauptrelais;
Motorsteuergerät; Getriebesteuergerät (PCM); Kraftstoffpumpenrelais. |
| 19 | 30A | Kühlerlüfterrelais 1;
Kühlerlüfterrelais 2 |
| 20 | Austauschbare Sicherungen | |
| R1 | Hauptrelais | |
| R2 | Kraftstoffpumpenrelais;
Zusätzliches Kraftstoffpumpenrelais. |
|
| R3 | Relais Kraftstofffilterheizung | |
| R4 | Anlasserrelais | |
| R5 | Klimaanlagenrelais | |
| R6 | Kühlerlüfterrelais 1 | |
| R7 | Kühlerlüfterrelais 2 |

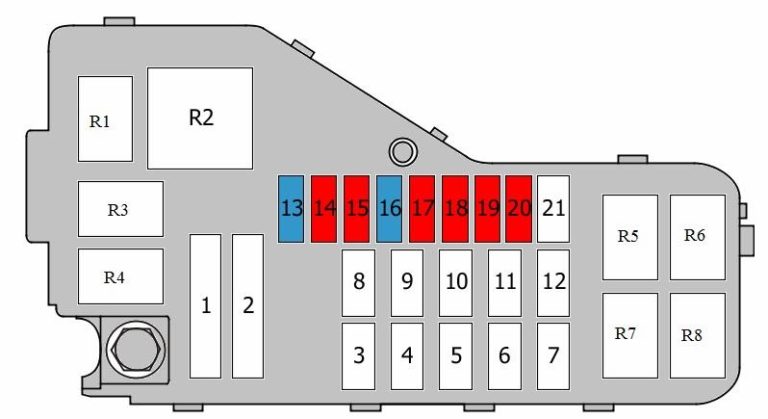

Sicherungskastenbelegung (2011-) (Motorraum).
| Nr | Ampere [A] | Beschreibung |
|---|---|---|
| Nr | Ampere [A] | Beschreibung |
| 1 | 80A | EPS-Steuergerät |
| 2 | 100A | Lichtmaschine |
| 3 | 50A | Sicherungskasten und Relais im Fahrgastraum, Sicherungen 7, 8 |
| 4 | 40A | Sicherungskasten und Relais im Fahrgastraum, Relais R2 |
| 5 | 40A | Diagnosestecker ABS, ESP |
| 6 | 40A | ABS;
EPS. |
| 7 | 40A | Lüfterrelais |
| 8 | 50A | Zündschlüssel |
| 9 | 40A | Zündschlüssel |
| 10 | 50A | Sicherungskasten und Relais im Motorraum, Sicherung 18;
Sicherungskasten und Relais im Motorraum, Relais R7; Sicherungskasten und Relais im Fahrgastraum, Sicherungen 1, 2, 29 – 32. |
| 11 | 30A | Sicherungskasten und Relais im Motorraum, Sicherung 15;
Sicherungskasten und Relais im Motorraum, Relais R2. |
| 12 | 40A | Sicherungskasten und Relais im Motorraum, Relais R6 |
| 13 | 15A | Sicherungskasten und Relais im Motorraum, Relais R1 |
| 14 | 10 A | Heizungsregler;
Klimaanlagenschalter. |
| Nr | Ampere [A] | Beschreibung |
|---|---|---|
| 15 | 10 A | Motorsteuergerät |
| 16 | 15A | Sicherungskasten und Relais im Motorraum, Relais R1, R6;
Kraftstoffeinspritzdüsen; Schrittmotor Leerlaufdrehzahl; Motorsteuerung; Sicherungskasten und Relais im Motorraum, Relais R1, R6; Nockenwellenregelmagnet; Nockenwellenregelmagnet Auslass; Motor Leerlaufdrehzahlregelung; Kraftstoffeinspritzdüsen; Tankentlüftungsventil. |
| 17 | 10 A | Motorsteuerung;
Wegfahrsperrensteuergerät; Sauerstoffsensor vor Katalysator; Lambdasonde nach Katalysator; Absorberreinigungsmagnet; Hall-/MRE-Sensor an der Nockenwelle; Hall-/MRE-Sensor an der Kurbelwelle; Motorsteuerung; Hall-/MRE-Sensor an der Nockenwelle Einlass; Hall-/MRE-Sensor an den Nockenwellenventilen Auslass; Wegfahrsperrensteuerung; Lambdasonde vor Katalysator; Lambdasonde nach Katalysator. |
| 18 | 10 A | Sicherungskasten und Relais im Motorraum, Relais R5 |
| 19 | 10 A | Scheinwerfer links |
| 20 | 10 A | Scheinwerfer rechts |
| 21 | 30A | Sicherungskasten und Relais im Motorraum, Sicherungen 13, 15, 20 |
| R1 | Kraftstoffpumpenrelais | |
| R2 | Hauptrelais | |
| R3 | Abblendlichtrelais | |
| R4 | Fernlichtrelais | |
| R5 | Klimaanlagenrelais | |
| R6 | Lüfterrelais | |
| R7 | Anlasserrelais | |
| R8 | Kühlerlüfterrelais |
Sicherungskasten im Motorraum.
Relais R1 – Relais Warnblinkanlage
Relais R2 – Relais Tür-Entriegelung
Relais R3 – Relais Türverriegelung
Relais R4 – Relais Alarmanlage
Relais R5 – Relais akustisches Signal
