Hyundai i10 III (2020-2021) – Sicherungskasten
In diesem Artikel finden Sie Diagramme des Sicherungskastens des Hyundai i10 III (2020–2021), erhalten Informationen über die Position der Sicherungstafeln im Fahrzeug und erfahren die Zuordnung jeder Sicherung (Sicherungsbelegung).

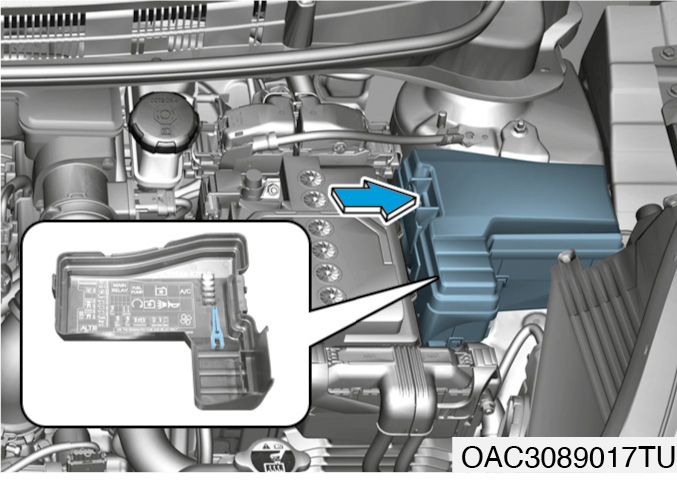

Sicherungswechsel im Motorraum
1. Schalten Sie das Fahrzeug aus.
2. Schalten Sie alle Schalter aus.
3. Drücken Sie auf den Rand des Sicherungskastendeckels, heben Sie ihn dann an und entfernen Sie ihn.
4. Überprüfen Sie die herausgezogene Sicherung: Wenn sie durchgebrannt ist, muss sie ersetzt werden. Verwenden Sie zum Herausziehen oder Einsetzen der Sicherung das Werkzeug, das sich in diesem Sicherungskasten befindet.
5. Setzen Sie eine neue Sicherung des gleichen Typs und der gleichen Amperezahl ein und stellen Sie sicher, dass sie richtig in den Klemmen befestigt ist. Wenn die Sicherung in den Klemmen locker ist, wenden Sie sich an ein autorisiertes Hyundai Servicezentrum (ASO).
Nachdem Sie den Sicherungskasten im Motorraum überprüft haben, stellen Sie sicher, dass Sie den Sicherungskastendeckel richtig anbringen. Das korrekte Schließen des Deckels wird durch ein charakteristisches Klicken bestätigt. Andernfalls könnte Wasser in den Kasten eindringen und einen elektrischen Fehler verursachen.

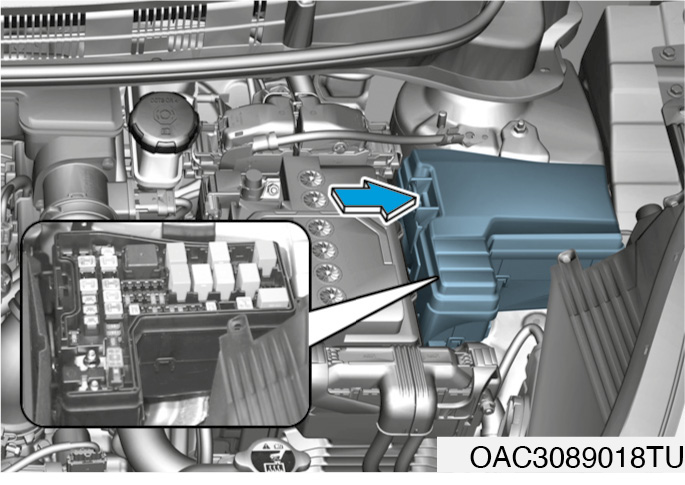

Hochstromsicherungen (Hauptsicherungen)
Wenn eine Sicherung, die einen Hochstromkreis schützt, durchbrennt, ist Folgendes erforderlich:
1. Schalten Sie das Fahrzeug aus.
2. Trennen Sie die negative Klemme (–) von der Batterie.
3. Drücken Sie auf den Rand des Sicherungskastendeckels, heben Sie ihn dann an und entfernen Sie ihn.
4. Schrauben Sie die oben in der Abbildung gezeigten Muttern ab.
5. Ersetzen Sie die Sicherung durch eine neue des gleichen Typs und mit den gleichen Spezifikationen.
6. Schrauben Sie die Mutter wieder fest, setzen Sie den Deckel wieder auf und schließen Sie die negative Klemme (–) an die Batterie an.
Im Falle einer durchgebrannten Hochstromsicherung wenden Sie sich an ein autorisiertes Hyundai Servicezentrum (ASO).
Beschreibung der Sicherungen und Relais

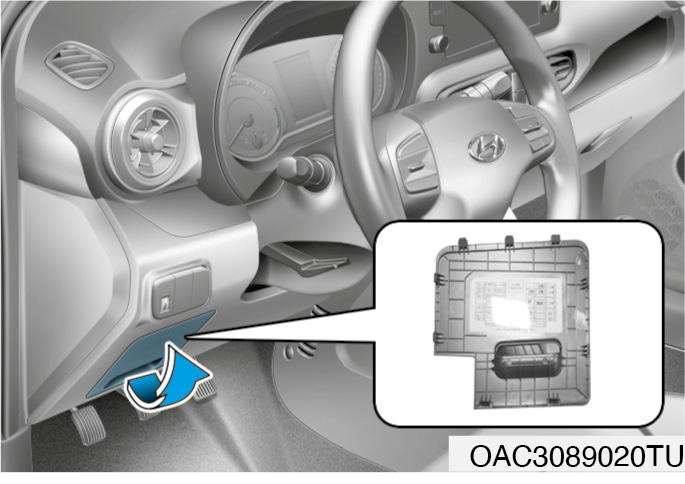

Sicherungskasten unter dem Armaturenbrett
Auf den Innenseiten der Sicherungskasten- und Relaisabdeckungen befinden sich deren Namen und Amperezahlen.
InformationDie tatsächliche Anordnung der Sicherungskästen des gekauften Fahrzeugs kann von der im Handbuch angegebenen abweichen. Die bereitgestellten Informationen spiegeln den Stand zum Zeitpunkt der Veröffentlichung wider. Verwenden Sie bei der Überprüfung der Sicherungen die Beschreibungen auf den Abdeckungen ihrer Kästen.

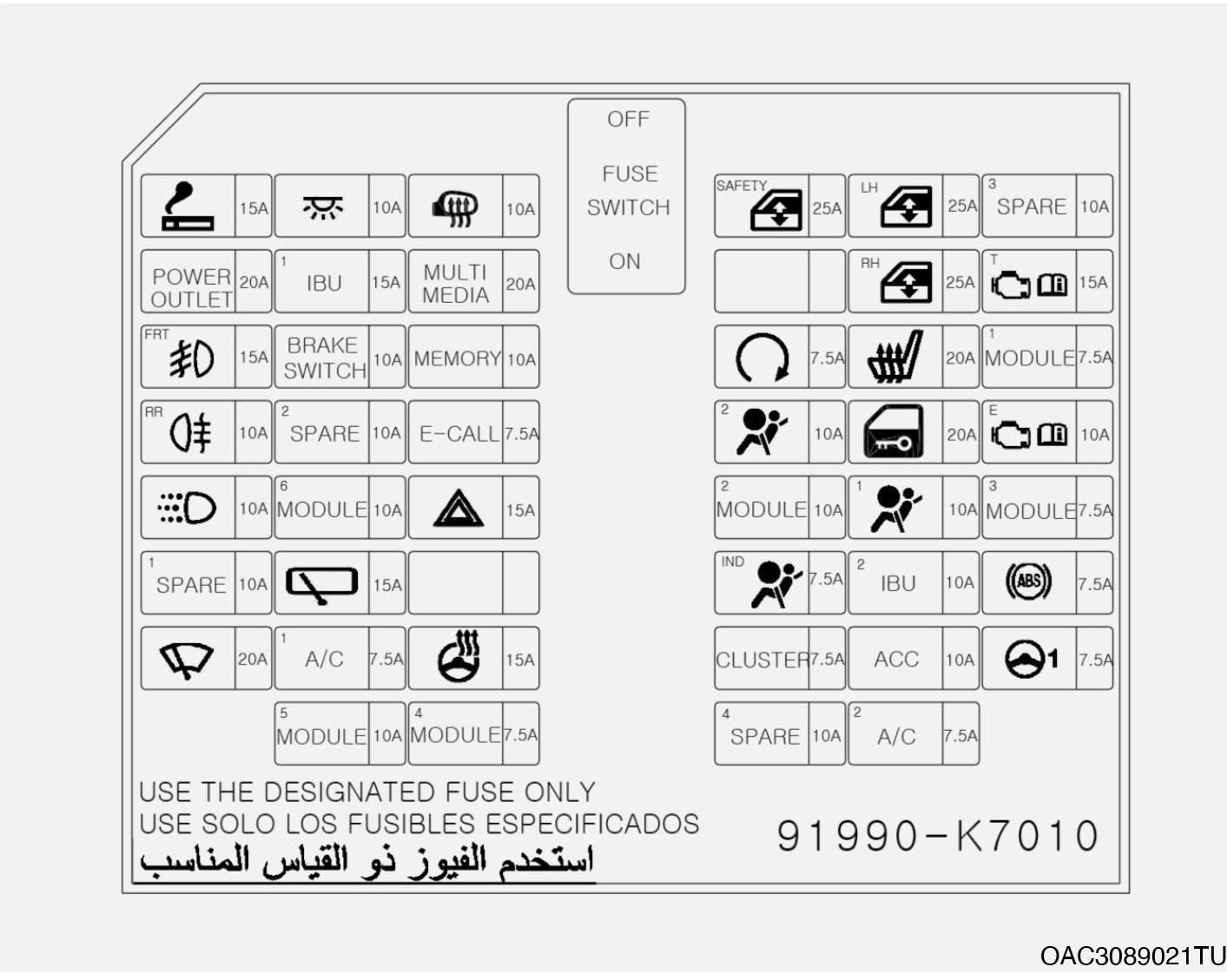

Sicherungskasten unter dem Armaturenbrett
|
Name der Sicherung |
Bezeichnung |
Ampere (A) |
Geschützter Stromkreis |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Name der Sicherung |
Bezeichnung |
Ampere (A) |
Geschützter Stromkreis |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
01 |
GEFAHRENSIGNAL |
|
15 |
Blinker |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
02 |
TÜRVERRIEGELUNG |
|
20 |
Zentralverriegelung verriegeln/entriegeln |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
03 |
NEBELSCHEINWERFER VORNE |
|
15 |
Nebelscheinwerfer vorne |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
04 |
BREMSSCHALTER |
|
10 |
Bremslichtschalter |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
05 |
ELEKTRISCHES FENSTER LINKS |
|
25 |
Elektrisches Fenster linke Tür |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
06 |
ELEKTRISCHES FENSTER RECHTS |
|
25 |
Elektrisches Fenster rechte Tür |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
07 |
SICHERHEIT ELEKTRISCHES FENSTER |
|
25 |
Elektrisches Fenster Fahrer |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
08 |
ELEKTRISCHE STECKDOSEN |
|
20 |
Vordere Steckdosen |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
09 |
ZIGARETTENANZÜNDER |
|
15 |
Zigarettenanzünder |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
10 |
ACC |
|
10 |
DC-Wandler, eCall-System, Audio/Audio-Video- und Navigationssystem, IBU-Einheit usw. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
11 |
BEHEIZTER SPIEGEL |
|
10 |
Außenspiegel (L/R) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
12 |
AIRBAG-ANZEIGE |
|
7,5 |
Anzeigesatz, MTC/FATC-Modul |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
13 |
AIRBAG 1 |
|
10 |
SRSCM-Modul |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
14 |
AIRBAG 2 |
|
10 |
SRSCM-Modul |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Name der Sicherung |
Bezeichnung |
Ampere (A) |
Geschützter Stromkreis |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
22 |
E-CALL (NOTRUF) |
|
7,5 |
eCall-System |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
23 |
STEUERGERÄT FÜR GETRIEBE |
|
15 |
Kupplungsaktivierungssensor, Getriebehebel, Rückfahrsensor |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
24 |
STEUERGERÄT ELEKTRONIK (MOTOR) |
|
10 |
ECM-Modul |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
25 |
NEBELSCHEINWERFER HINTEN |
|
10 |
Nebelschlussleuchte |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
26 |
TAGFAHRLICHT |
|
10 |
Tagfahrlicht (DRL) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
27 |
HECKSCHEIBENWISCHERANLAGE |
|
15 |
Multifunktionsschalter, Heckwischermotor |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
28 |
SCHEIBENWISCHERANLAGE (DAUERBETRIEB) |
|
20 |
Multifunktionsschalter, Frontwischermotor |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
29 |
STARTEN |
|
7,5 |
Startrelais |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
30 |
Klimaanlage 1 |
|
7,5 |
MTC/FATC-Modul, Lüfterrelais |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
31 |
Klimaanlage 2 |
|
7,5 |
FATC-Modul, Lüftermotor |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
32 |
MODUL 1 |
|
7,5 |
Bremslichtschalter |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
33 |
MODUL 2 |
|
10 |
MFC-Modul, IBU-Einheit (Parksensorsystem hinten), ESC-Systemschalter, Schalter in der Konsole |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
34 |
MODUL 3 |
|
7,5 |
MTC/FATC-Modul, AMT-Getriebewählpositionsanzeige, OBD-System, eCall-System, Scheinwerfer-Nivelliersystem, Audio-Video- und Navigationssystem, LDC-Wandler, WPC-Modul |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
35 |
MODUL 4 |
|
7,5 |
IBU-Einheit, SLM-Modul |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
36 |

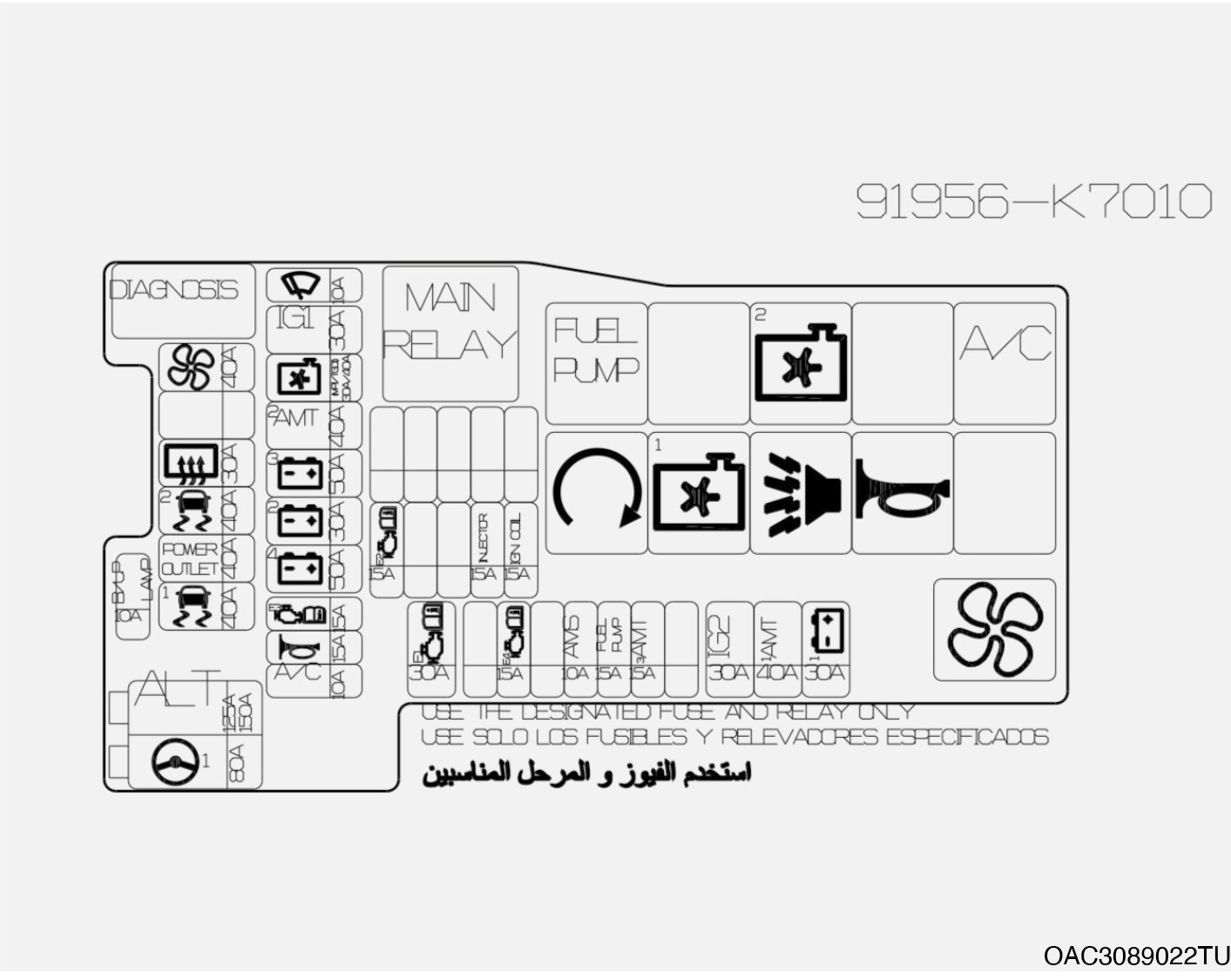

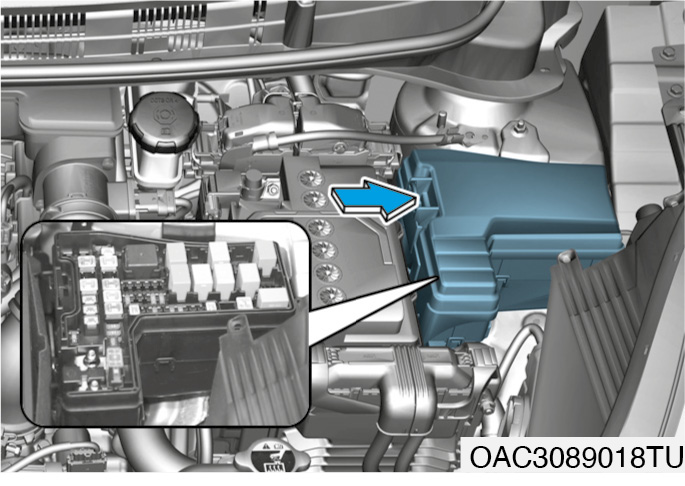

Sicherungskasten und Relais im Motorraum
Auf der Innenseite der Abdeckungen der Sicherungskästen und Relais befinden sich deren Namen und Amperewerte. InformationDie tatsächliche Anordnung der Sicherungskästen des gekauften Fahrzeugs kann von der im Handbuch angegebenen abweichen. Die bereitgestellten Informationen spiegeln den Stand zum Zeitpunkt der Veröffentlichung wider. Überprüfen Sie die Sicherungen anhand der Beschreibungen auf den Abdeckungen ihrer Kästen.
Sicherungskasten und Relais im Motorraum<td
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
