Hyundai i20 III (2020-2021) – Sicherungskasten

In diesem Artikel finden Sie Diagramme des Sicherungskastens des Hyundai i20 III (2020–2021), erhalten Informationen über die Position der Sicherungstafeln im Auto und erfahren die Zuordnung jeder Sicherung (Sicherungsbelegung).

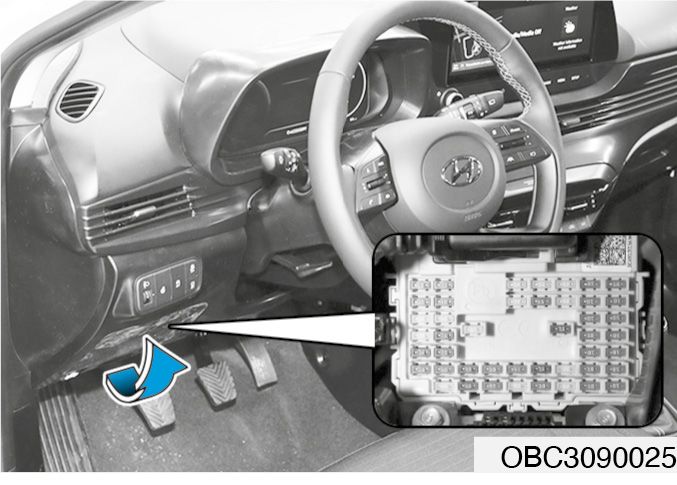

Sicherungswechsel unter dem Armaturenbrett

Im Notfall, wenn keine passende Ersatzsicherung vorhanden ist, verwenden Sie eine Sicherung des gleichen Typs und der gleichen Amperezahl, die einen ungenutzten Stromkreis schützt, z. B. den Zigarettenanzünder.

Wenn die Scheinwerfer oder andere elektrische Geräte des Fahrzeugs nicht funktionieren und die Sicherung des betreffenden Stromkreises intakt ist, überprüfen Sie die Sicherungen im Kasten im Motorraum. Wenn die Sicherung in diesem Kasten durchgebrannt ist, muss sie durch eine Sicherung der gleichen Amperezahl ersetzt werden.

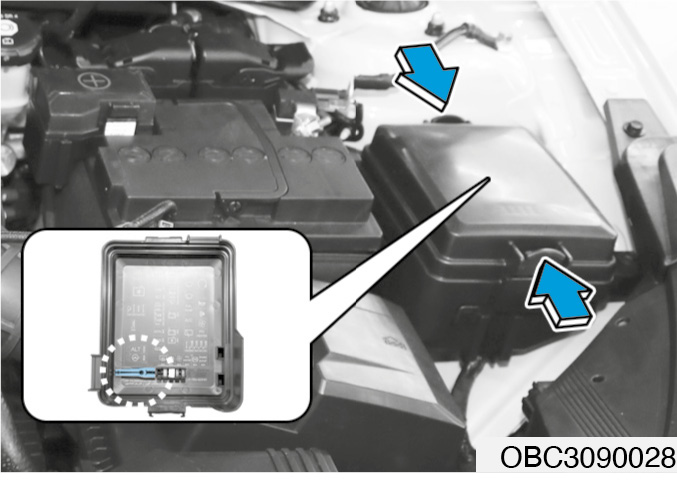

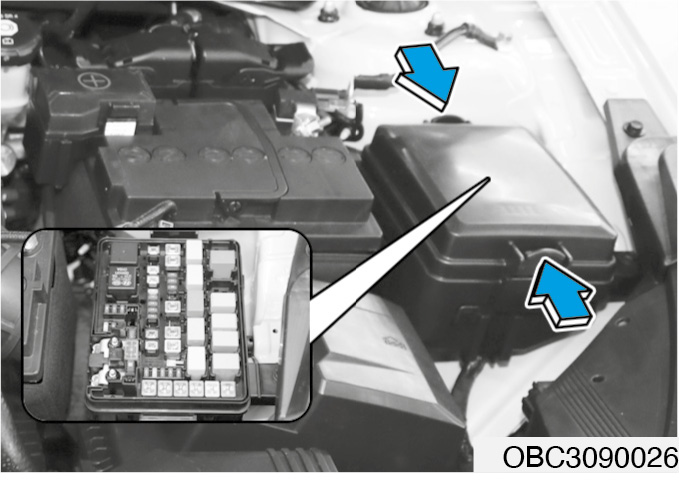

Sicherungswechsel im Motorraum

Stellen Sie nach der Überprüfung des Sicherungskastens im Motorraum sicher, dass Sie die Abdeckung des Kastens richtig angebracht haben. Die korrekte Positionierung der Abdeckung wird durch ein charakteristisches Klicken bestätigt. Andernfalls kann Wasser in den Kasten eindringen und einen elektrischen Fehler verursachen.

Hochstromsicherungen (Hauptsicherungen)

Wenn eine Sicherung, die einen Hochstromkreis schützt, durchgebrannt ist, ist Folgendes erforderlich:

Wenden Sie sich im Falle einer durchgebrannten Hochstromsicherung an ein autorisiertes Hyundai-Servicezentrum (ASO).

Beschreibung der Sicherungen und Relais

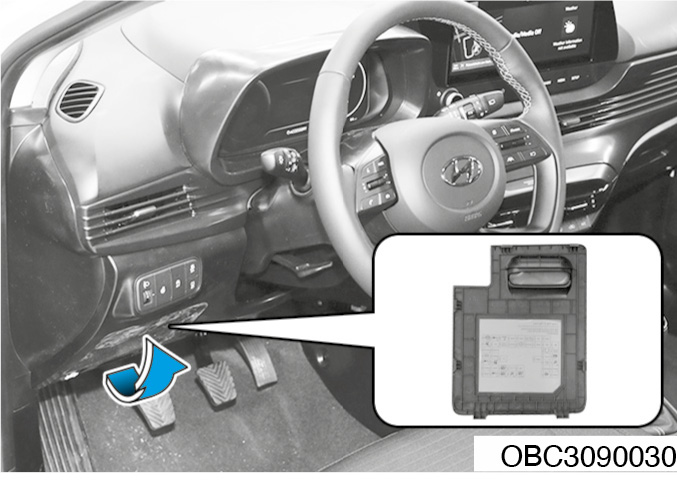

Sicherungskasten unter dem Armaturenbrett

Auf der Innenseite der Abdeckungen der Sicherungskästen und Relais befinden sich die Namen der Sicherungen und die Amperezahl.

Die tatsächliche Anordnung der Sicherungskästen des gekauften Fahrzeugs kann von der im Handbuch angegebenen abweichen. Die bereitgestellten Informationen spiegeln den Stand zum Zeitpunkt der Veröffentlichung wider. Verwenden Sie bei der Überprüfung der Sicherungen die Beschreibungen auf den Abdeckungen ihrer Kästen.

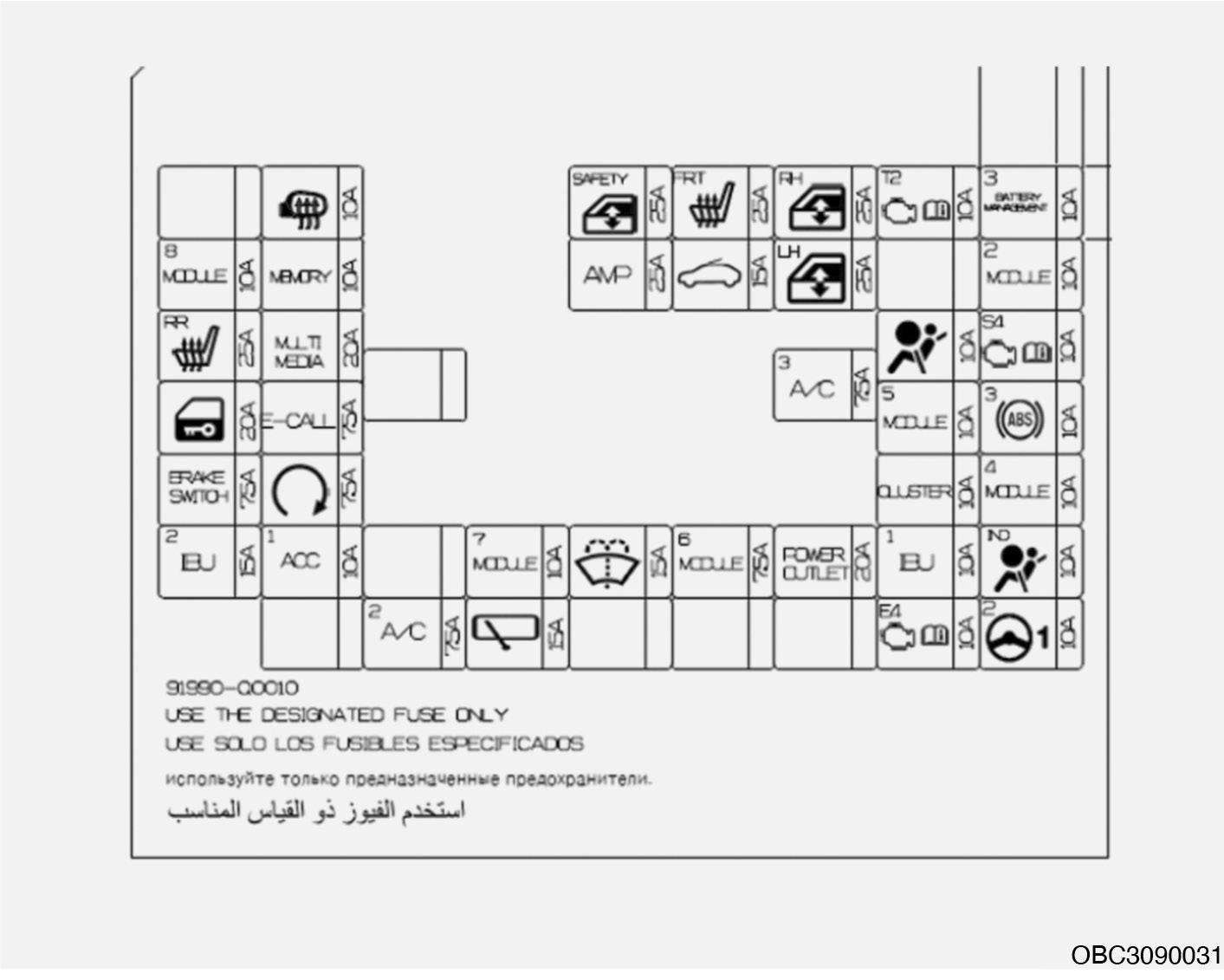

Sicherungskasten unter dem Armaturenbrett

Name der Sicherung	Bezeichnung	(A)	Geschützter Stromkreis
SPIEGEL MIT HEIZUNG		10 A	Klimaanlagen-Steuermodul, elektrisch verstellbarer Spiegel auf Fahrer-/Beifahrerseite
SICHERUNG F/FENSTER		25 A	Fenstersteuermodul Fahrer
VORDERER SITZ MIT HEIZUNG		25 A	Steuermodul für Sitzheizung vorne
F/FENSTER RECHTS		25 A	Elektrischer Fensterheberschalter Beifahrertür
TCU2		10 A	[G3LE] Sportmodus-Schalter, TCM-Modul, Wählhebelpositionsschalter, elektronisches Kupplungsmodul, [G4LC] Wählhebelpositionsschalter
BATTERIEMANAGEMENT3		10 A	[MILD HEV – G3LE] BMS-Systemsteuermodul
MODUL 8		10 A	Diagnosestecker (DLC), Notentriegelungsschalter
SPEICHER		10 A	Regensensor, automatischer Lichtschalter und Beleuchtungssensor, Klimaanlagen-Steuermodul, Instrumententafel, Relais für das Ein-/Ausklappen der Außenspiegel
AMP		25 A	Verstärker, DC-DC-Wandler mit niedriger Spannung (Audiosystem)
PANORAMADACH		15 A	Elektromotor für das Schiebedach
F/FENSTER LINKS		25 A	Hauptschalter für elektrische Fensterheber
MODUL 2		10 A	Sportmodus-Schalter, Bremslichtschalter
HEIZUNG HINTERER SITZ		25 A	Steuermodul für Sitzheizung hinten

Sicherungskasten unter dem Armaturenbrett

Name der Sicherung	Bezeichnung	(A)	Geschützter Stromkreis
MULTIMEDIA		20 A	Audiosystem 4.0, Audiosystem-Display, Audio-Video- und Navigationseinheit, DC-DC-Wandler mit niedriger Spannung (Audiosystem/Verstärker)
AIRBAG		10 A	Steuergerät SRS-Airbag-System
SENSOR4		10 A	[G3LE] CVVD-Aktuator [G4LC] Elektrische Ölpumpe
A/C 3		7,5 A	Lüftermotor, Klimaanlagen-Steuergerät
TÜRVERRIEGELUNG		20 A	Doppeltes Verriegelungsrelais, Kofferraumentriegelungsrelais, Türverriegelungs-/Entriegelungsrelais
E-CALL		7,5 A	e-Call-Systemeinheit
MODUL 5		10 A	e-Call-Systemeinheit, A/T-Wählhebelpositionsanzeige, Audiosystem 4.0, Audiosystem-Display, Audio-, Video- und Navigationseinheit, kabelloses Ladegerät, elektrochromatischer Spiegel, Steuermodul für Vordersitzheizung, Steuermodul für Rücksitzheizung, DC-DC-Wandler mit niedriger Spannung (Verstärker, Audiosystem), Klimaanlagen-Steuermodul, Diagnoseanschluss (DLC), Scheinwerfer-Nivelliersystem
ABS 3		10 A	Steuergerät ESC-System
BREMSSCHALTER		7,5 A	IBU-Modul, Bremslichtschalter
START		7,5 A	Versionen mit Smart Key: IBU-Einheit, Versionen mit Start: Zündung [G4LF] ECM-Modul [G3LE/G4LC] Wählhebelschalter, ECM-Modul, 1.4-Versionen mit M/T mit Smart Key [G4LC] Sicherungskasten B/P am Motor (RLY.6) 1.4-Versionen mit M/T ohne Smart Key
KONSOLENANZEIGE		10 A	Instrumententafel

Sicherungskasten unter dem Armaturenbrett

Name der Sicherung	Bezeichnung	(A)	Geschützter Stromkreis
MODUL 4		10 A	Steuermodul für Bremsassistenzsystem, IBU-Einheit, Multifunktionskameraeinheit, Schaltermodul am Armaturenbrett, Steuermodul BCW L/P-System, Audiosystem vorne 4.0, Audiosystem-Display
IBU 2		15 A	IBU-Einheit
ACC 1		10 A	Audiosystem 4.0, Audiosystem-Display, Audiosystemeinheit, Video und Navigation, e-Call-Systemeinheit, IBU-Einheit, Steuermodul für Bremsassistenzsystem, Verstärker, Steckdose Nr. 1 vorne, USB-Ladegerät, DC-DC-Wandler mit niedriger Spannung (Verstärker/Audiosystem), Schalter für elektrische Außenspiegel, Relais für Steckdosen
MODUL 7		10 A	Steuermodul für Vordersitzheizung, Steuermodul für Rücksitzheizung, Steuermodul für Bremsassistenzsystem (FCA)
WASCHANLAGE		15 A	Multifunktionsschalter
MODUL 6		7,5 A	IBU-Einheit
STECKDOSE		20 A	Vordere Steckdose
IBU 1		10 A	IBU-Einheit
AIRBAG ANZEIGE		10 A	Klimaanlagen-Steuermodul, Armaturenbrett
A/C 2		7,5 A	Klimaanlagen-Steuermodul, Sicherungskasten und Relais im Motorraum (RLY.13/14)
WISCHER HINTEN		15 A	Sicherungskasten B/P am Motor (RLY.7)
ECU 4		10 A	ECM/PCM-Modul
MDPS 2		10 A	MDPS-Systemeinheit

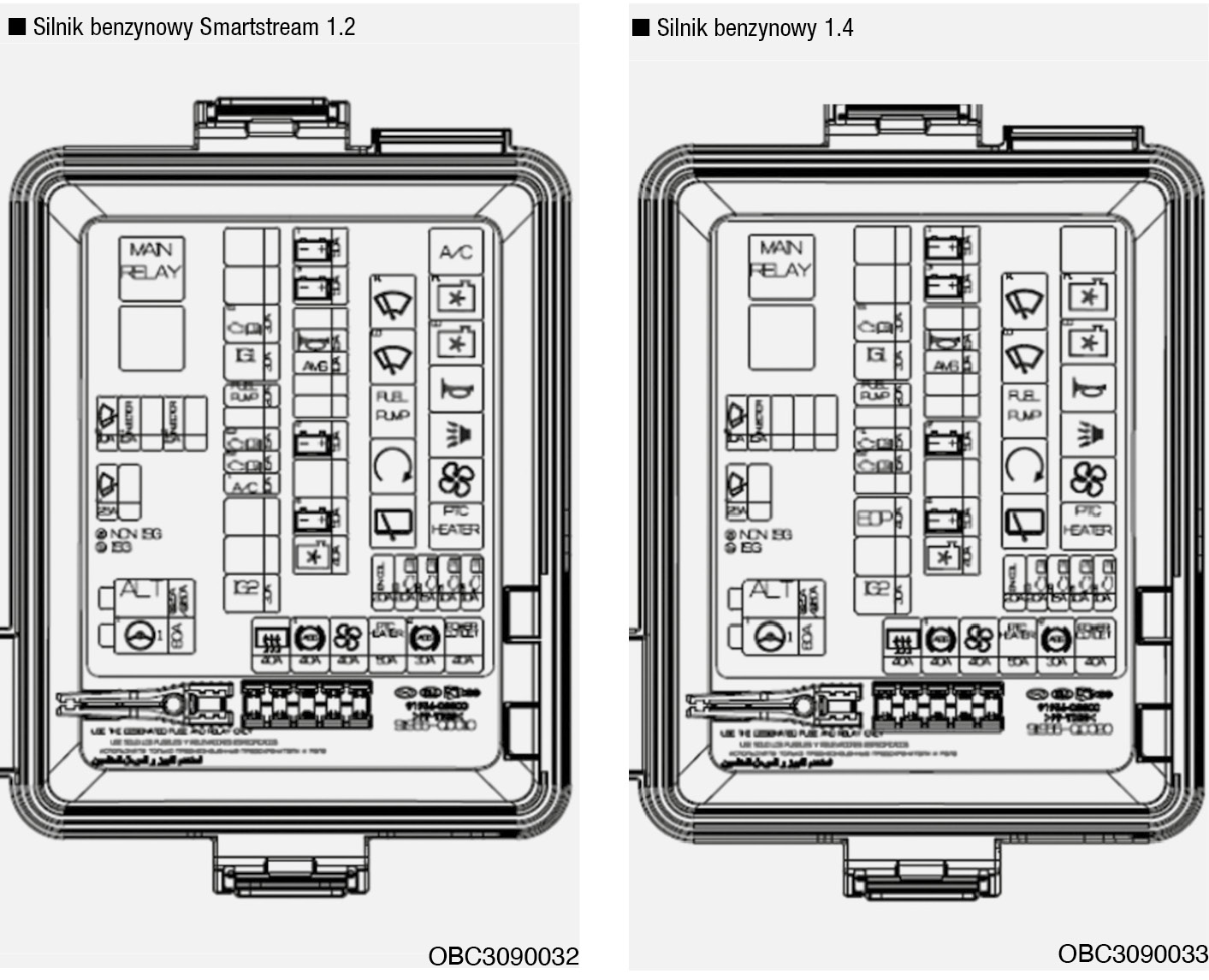

Sicherungskasten und Relais im Motorraum

Auf der Innenseite der Abdeckungen der Sicherungskästen und Relais befinden sich die Namen der Sicherungen und die Amperezahl.

Die tatsächliche Anordnung der Sicherungskästen des gekauften Fahrzeugs kann von der im Handbuch angegebenen abweichen. Die bereitgestellten Informationen spiegeln den Stand zum Zeitpunkt der Veröffentlichung wider. Verwenden Sie bei der Überprüfung der Sicherungen die Beschreibungen auf den Abdeckungen ihrer Kästen.

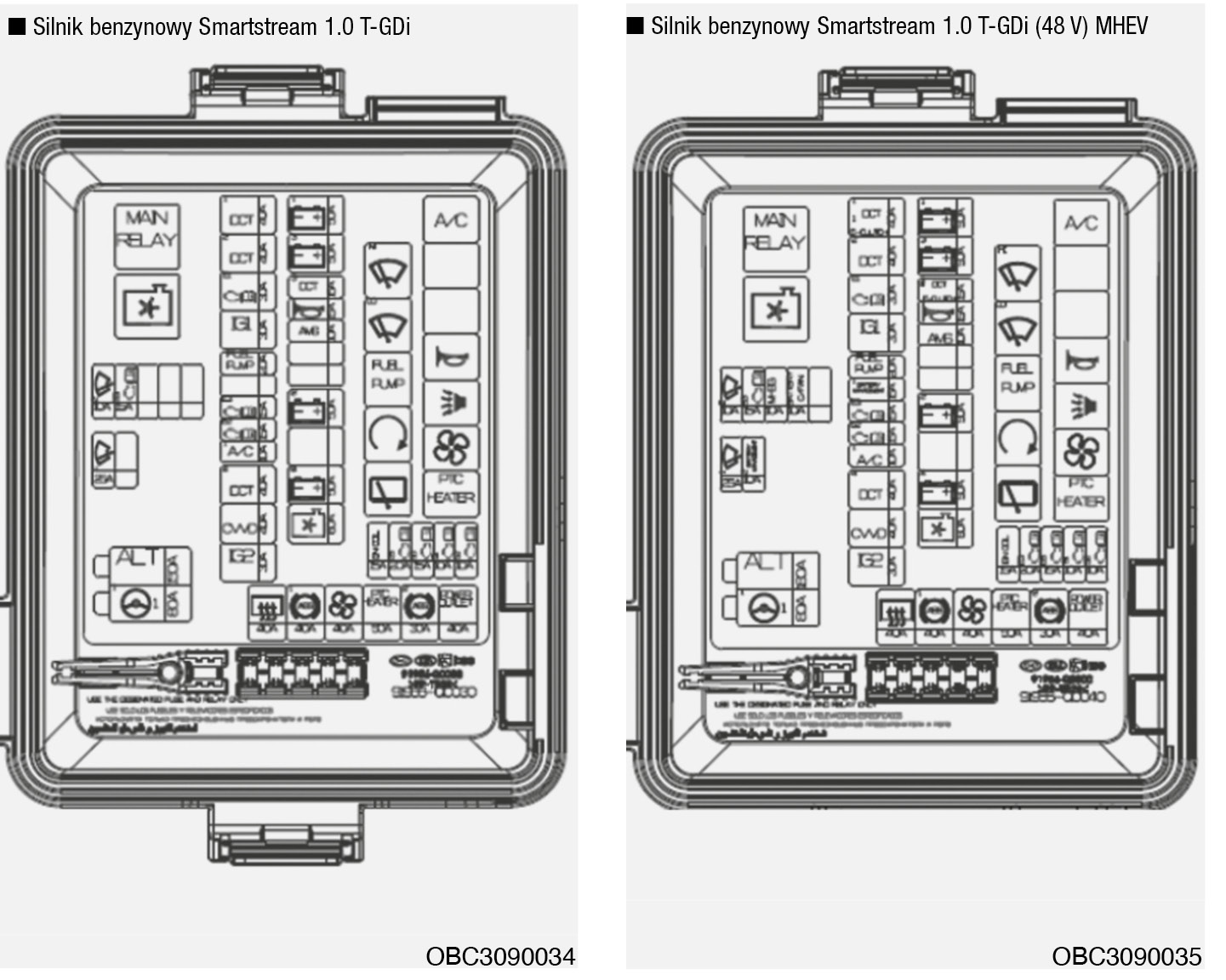

Benzinmotor Smartstream 1.0 T-GDI, Smartstream 1.0 T-GDI (48 V) MHEV

Name der Sicherung		Bezeichnung	Name des Relais	Typ
RLY.1	E30		Hauptrelais	MINI
RLY.2	E31		Kühlerlüfterrelais	MINI
RLY.3	E32		Scheibenwischerrelais hohe Geschwindigkeit	MICRO
RLY.4	E33		Scheibenwischerrelais niedrige Geschwindigkeit	MICRO
RLY.5	E34		Kraftstoffpumpenrelais	MICRO
RLY.6	E36		Anlasserrelais	MICRO
RLY.7	E36		Heckscheibenwischerrelais	MICRO
RLY.10	E39		Klimakompressorrelais	MICRO
RLY.11	E40		Hupenrelais	MICRO
RLY.12	E41
