Hyundai i40 (2011-2019) – Sicherungskasten
Hyundai i40 – Sicherungskastenbelegung
Baujahr: 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019.
Die Sicherungen der Zigarettenanzündersteckdose (Steckdose) im Hyundai i40 sind die POWER OUTLET Sicherungen in der Kabine.

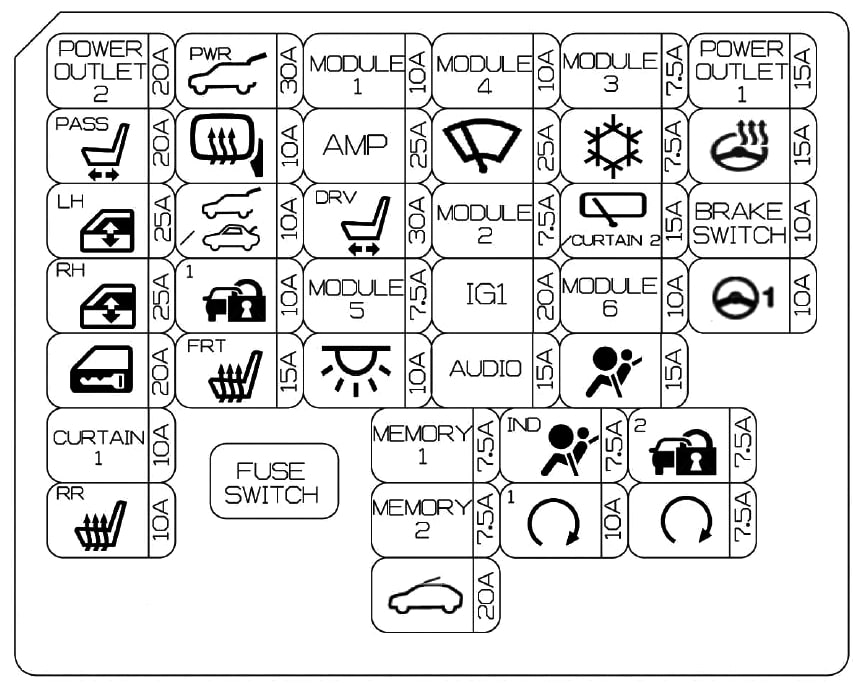

Sicherungskasten im Fahrgastraum
Befindet sich im unteren Teil des Armaturenbretts.
Beschreibung
| STROMVERSORGUNG 2 | Konsolensteckdose;
Hintere Steckdose. |
| STROMVERSORGUNG HINTEN | Elektrische Heckklappe |
| MODUL 1 | Schlüsselsteuerungseinheit;
BCM; Audiosystem; Verstärker; JBL AMP; Radio mit Audioplayer und Navigation; DC-DC-Wandler (Audiosystem/Verstärker); Konsolenbeleuchtung; Einparkhilfe; Schalter für elektrischen Außenspiegel. |
| MODUL 4 | Relais- und Sicherungskasten m/o (Relais 12);
Bremslichtschalter; Multifunktionaler Diagnoseanschluss; Aktive Ansaugvorrichtung; Kraftstofffilter-Warnsensor (D4FD). |
| MODUL 3 | Schlüsselsteuerungseinheit;
BCM; Panoramadach; Regensensor; CCS-Steuermodul für Fahrer und Beifahrer; ICM-Relais-Sicherungskasten (Scheinwerferwischerrelais). |
| STROMVERSORGUNG 1 | Vordere Steckdose |
| P/SITZ BEIF | Manueller Schalter auf der Beifahrerseite |
| HTD SPIEGEL | Elektrisch verstellbarer Außenspiegel;
ECM/R CM; Klimaanlagen-Steuergerät. |
| AMP | Verstärker;
JBL AMP; DC-DC-Wandler (Verstärker). |
| WISCHER VORNE | ICM-Relais-Sicherungskasten (Regensensorrelais);
Multifunktionsschalter; Sicherung unter der Motorhaube / Relais-Sicherungskasten (Relais 7); Scheibenwischermotor. |
| KLIMAANLAGE | Motorraumrelais und Sicherungskasten (Relais 4);
EMS-Einheit (Kraftstoffheizungsrelais); Dieseleinheit (PTC-Heizungsrelais Nr. 2 / Nr. 3); Klimaanlagen-Steuergerät. |
| LENKRADHEIZUNG | Lenkradheizung |
| P / FENSTER LH | Relais für linke Fensterheber;
Hauptschalter Fahrer und Beifahrerfensterheber; Einklemmschutz-Fensterhebermodul; Modul für hinteren linken Fensterheber; Modul für linken hinteren Fensterheber. |
| PDM 1 | Tür-Entriegelungsrelais;
Türverriegelung (Limousine); Elektrische Türverriegelung; Türverriegelung (Kombi); ICM-Relais-Sicherungskasten (Kraftstofffilterverriegelung / Entriegelungsrelais). |
| P/SITZ FAHRER | Fahrer-IMS-Einheit;
Manueller Schalter auf der Fahrerseite. |
| MODUL 2 | BCM;
Wegfahrsperrenmodul; Wandler (Audio/Verstärker); Audiosystem; Elektrochromatischer Spiegel; Spurhalteassistent-Modul; Klimaanlagen-Steuermodul; Linker/rechter Scheinwerfer; Fahrer-IMS-Modul; Automatische Scheinwerfer-Niveauregulierung; Handschuhfachlampe; Scheinwerfer-Niveauregulierungseinheit (links/rechts); Sitzheizung hinten links/rechts; Reifendrucküberwachungsmodul; CCS-Steuermodul Fahrer/Beifahrer; Anzeige für Automatikgetriebehebel; Konsolenschalter; Sitzheizungsmodul Fahrer/Beifahrer. |
| WISCHER HINTEN | Heckwischerrelais;
Heckwischermotor; Multifunktionsschalter; Heckrollo-Modul. |
| BREMSSCHALTER | Bremslichtschalter |
| P/FENSTER RH | Relais für rechte Fensterheber;
Hauptschalter Fahrer / Beifahrerfensterheber; Einklemmschutz-Fensterhebermodul; Modul für hinteren rechten Fensterheber; Modul für rechten hinteren Fensterheber. |
| PDM 2 | Elektronische Schlüsselsteuerungseinheit;
Start-Stopp-Taste; Wegfahrsperrenmodul. |
| MODUL 5 | Elektrischer Außengriff Fahrer/Beifahrer;
Elektrischer Außenspiegel Fahrer/Beifahrer; Aktive Ansaugung; Sitzheizungsschalter hinten links/rechts; Automatischer Lichtsensor und Fotozelle; Sportmodus-Schalter; Schlüsselsolenoid. |
| IG1 | Relais- und Sicherungskasten m/o (Sicherung F27, F28, F29, F30, F31) |
| MODUL 6 | Instrumententafel;
Sitzheizungsschalter vorne links/rechts; Modul für adaptives Frontlicht; Modul für elektrische Parkbremse. |
| MDPS | EPS-Steuergerät |
| TÜRVERRIEGELUNG | Türverriegelungs-/Entriegelungsrelais;
ICM-Sicherungskasten (Doppelverriegelungsrelais); Türverriegelungsaktuator Beifahrer-/Fahrerseite; Türverriegelungsaktuator hinten links/rechts. |
| S/HEATER FRT | CCS-Sitzsteuerung Fahrer/Beifahrer;
Sitzheizungssteuerung Fahrer/Beifahrer. |
| INNENBELEUCHTUNG | Türlampe Fahrer/Beifahrer;
Dachkonsolenlampe; Handschuhfachlampe; Willkommenslampe; Ablagefachlampe; Kofferraumlampe; Zugangslampe Fahrer/Beifahrer; Kofferraumlampe; Lampe hinten links/rechts; Willkommenslampe links/rechts. |
| MULTIMEDIA | Audiosystem;
Radio mit Audioplayer und Navigation; Wandler (Audiosystem). |
| AIRBAG | SRS-Steuergerät |
| VORHANG | Heckrollo-Modul |
| SPEICHER 1 | Kombiinstrument;
Reifendrucküberwachungsmodul; Heckrollo-Modul; Neigungssensor; Klimaanlagen-Steuermodul; BCM; Ultraschallsensor für Einbruchschutz im Innenraum; Fahrer-IMS-Sirenenmodul; Schalter für elektrischen Außenspiegel. |
| AIRBAG ANZEIGE | Instrumententafel |
| PDM 3 | Elektronische Schlüsselsteuerungseinheit |
| S/HEATER RR | Sitzheizung hinten (links/rechts) |
| SPEICHER 2 | Radioempfänger |
| PDM 1 | Elektronische Schlüsselsteuerungseinheit |
| START | Ohne Starttaste:
Motorraumrelais und Sicherungskasten (Relais 8); Zündschalter; Bereichsschalter Automatikgetriebe; Mit Startschalter: ECM / PCM; Bereichsschalter Automatikgetriebe. |
| SCHIEBEDACH | Panoramadach |
Motorraum

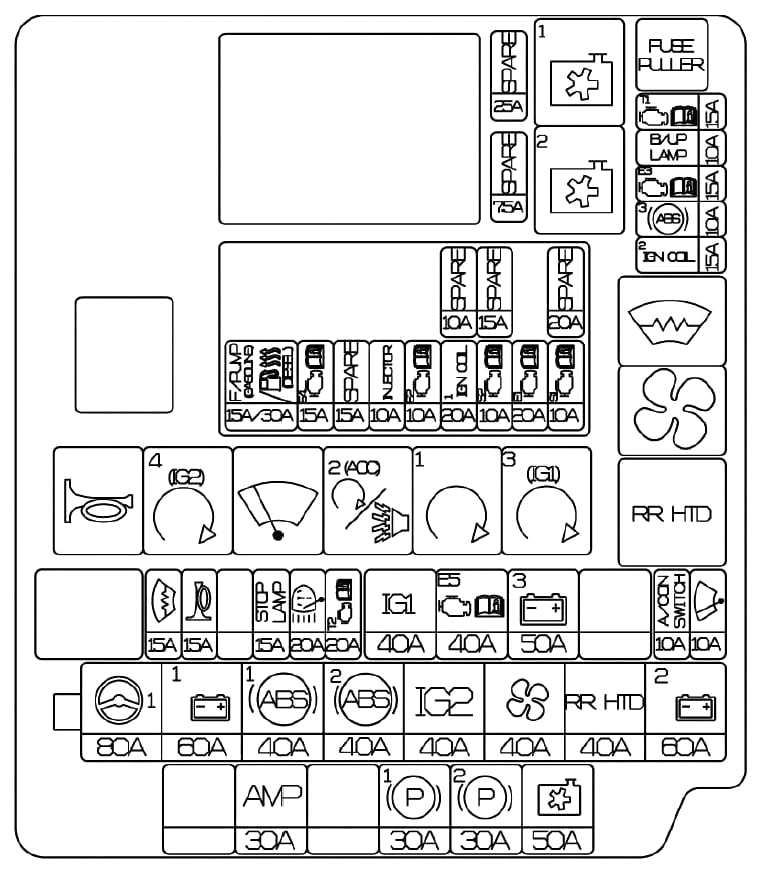

Sicherungskasten
Befindet sich auf der linken Seite des Motorraums
Belegung
| MDPS | EPS-Steuergerät |
| B+ 1 | Sicherungskasten l / P (IPS 0 (4CH), IPS 1 (4CH), IPS 2 (2CH);
Sicherung F13 / F14 / F19 / F20 / F21 / F26 / F36). |
| ABS 1 | ESP-Steuergerät;
Multifunktionaler Diagnoseanschluss. |
| ABS 2 | ESP-Steuergerät;
Multifunktionaler Diagnoseanschluss. |
| IG 2 | Relais 9 (Startrelais);
Zündschalter (ohne Starttaste); Relais 6 (Relais MRP 4 (ZAZH.2), mit Starttaste). |
| GEBLÄSE | Relais 4 (Gebläserelais) |
| HECKHEIZUNG | Relais 11 (Heckscheibenentfeuchterrelais) |
| B+ 2 | Sicherungskasten l / P (IPS 3 (4CH), IPS 4 (4CH);
Sicherung F2 / F7 / F9 / F15). |
| AMP | Verstärker, Wandler (Verstärker) |
| EPB 1 | Modul für elektrische Parkbremse |
| EPB 2 | Modul für elektrische Parkbremse |
| LÜFTER | Relais 1 (Kühlerlüfterrelais (niedrig);
Relais 2 (Kühlerlüfterrelais (hoch). |
| FRONT | ICM-Relais-Sicherungskasten (Enteisungsrelais) |
| ENTEISER | Relais 5 (Hupenrelais);
ICM-Relais-Sicherungskasten (Enteisungsrelais). |
| HUPE | Relais 12 (amerikanisches Relais);
Bremslichtrelais. |
| BREMSLICHT | ICM-Relais-Sicherungskasten (Scheinwerferwischerrelais) |

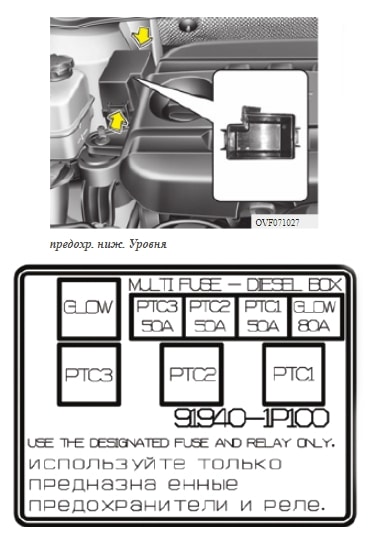

Zusätzlicher Sicherungskasten
Hyundai i40 mit Dieselmotor (auf der rechten Seite des Motorraums). Verantwortlich für die Funktion des Motors:
- GLOW – Glühkerzen;
- RTS – Zusatzheizung.
Über den Hyundai i40 (2011-2019)
Der Hyundai i40, produziert von 2011 bis 2019, ist ein elegantes und praktisches Mittelklassemodell, das Komfort und Zuverlässigkeit bietet. Dieses Fahrzeug ist in verschiedenen Karosserievarianten erhältlich, darunter Limousine und Kombi, und ist bekannt für seinen geräumigen Innenraum und sein modernes Design. Der Hyundai i40 wurde mit verschiedenen Motorisierungen ausgestattet, darunter Benzin- und Dieselmotoren, was den Fahrern die Wahl nach ihren Vorlieben ermöglicht. Die i40-Modelle werden oft für ihre Wirtschaftlichkeit und niedrigen Betriebskosten geschätzt, was ihn zu einer attraktiven Wahl für Familien und Einzelpersonen macht, die ein zuverlässiges Fahrzeug für den täglichen Gebrauch suchen.
Sicherungskastenbelegung Hyundai i40
Diese Seite zeigt die Sicherungskastenbelegung für den Hyundai i40, die für die ordnungsgemäße Wartung und Reparatur des Fahrzeugs unerlässlich ist. Bei i40-Modellen befinden sich die Sicherungskästen typischerweise im Motorraum und im Innenraum des Fahrzeugs, meist in der Nähe des Armaturenbretts. Die Schemata auf dieser Seite zeigen die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Es ist wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden am elektrischen System zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement für die ordnungsgemäße Funktion der elektrischen Geräte im Fahrzeug, und daher ist es wichtig, ihn immer in Ordnung zu halten.
