Nissan Patrol Y60 Y61 Y62

• Y60 – 4. Generation, Baujahre 1987, 1988, 1989, 1990, 1991, 1992, 1993, 1994, 1995, 1996 und 1997
• Y61 – 5. Generation, Baujahre 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012 und 2013
• Y62 – 6. Generation, gebaut in 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019 und bis heute

Y60

Kabine

Der Sicherungskasten für Modelle mit Rechtslenkung befindet sich in der rechten Ecke des Armaturenbretts, während er sich bei Modellen mit Linkslenkung links befindet.Es gibt auch Relais: Heizungsgebläse, Zusatzgeräte und Zündung.

Position

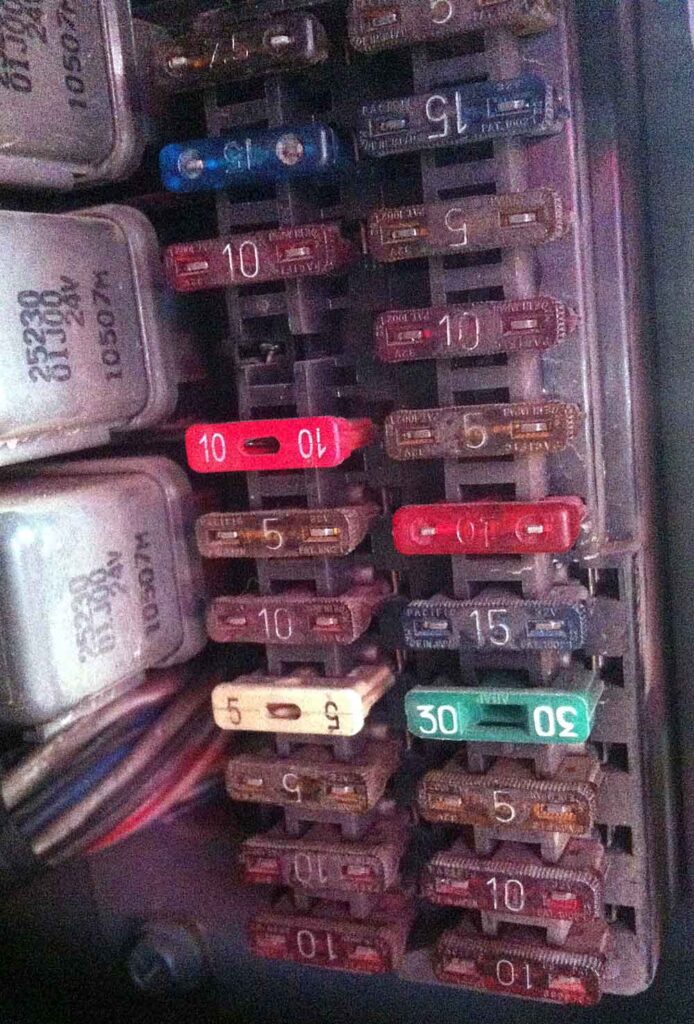

Foto einer der Kastenversionen

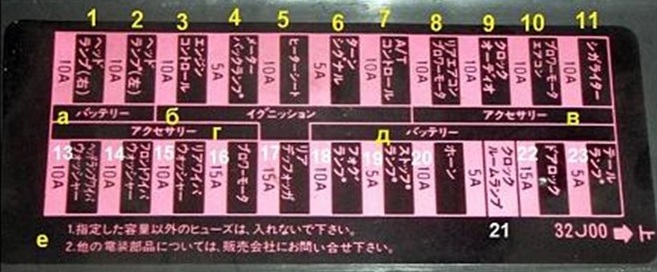

Schaltplan (japanische Version)

Bestimmung

1. Linker Scheinwerfer
2. Rechter Scheinwerfer
3. Motorsteuerung
5. Sitzheizung
6. Blinker
7. Steuerung Automatikgetriebe
8. Heckheizungsgebläsemotor
9. Uhr, Audiosystem
10. Klimaanlagengebläsemotor
11. Zigarettenanzünder
13. Scheibenwischer und Waschanlage
14. Frontscheibenwischer und Waschanlage
15. Heckscheibenwischer und Waschanlage
16. Gebläsemotor
17. Beheizbare Heckscheibe
18. Nebelscheinwerfer
19. Bremslichter
20. Hupe
21. Kabinenbeleuchtung Uhr
22. Türverriegelung
23. Rücklichter

• a – Batterie
• b – Zündung
• c – Zubehör
• g – Zubehör
• d – Batterie

Sicherung Nummer 11 ist für den Zigarettenanzünder zuständig. Überprüfen Sie Ihren Stromkreis.

Motorraum

Sicherungen und Relais des elektrischen Systems befinden sich an verschiedenen Stellen des Fahrzeugs.Relais für Zubehör, Zündkreise und Heizung befinden sich im Sicherungskasten.Andere Relais sind in einem Metallgehäuse in der Nähe der Batterie befestigt.

Relais

Bestimmung

1. EFI-Steuergerät-Relais
2. Kraftstoffpumpenrelais
3. Kühlerlüfterrelais
4. Frontscheibenwischerrelais
5. PARK-/NEUTRAL-RELAIS
6. Kraftstoffpumpensicherung

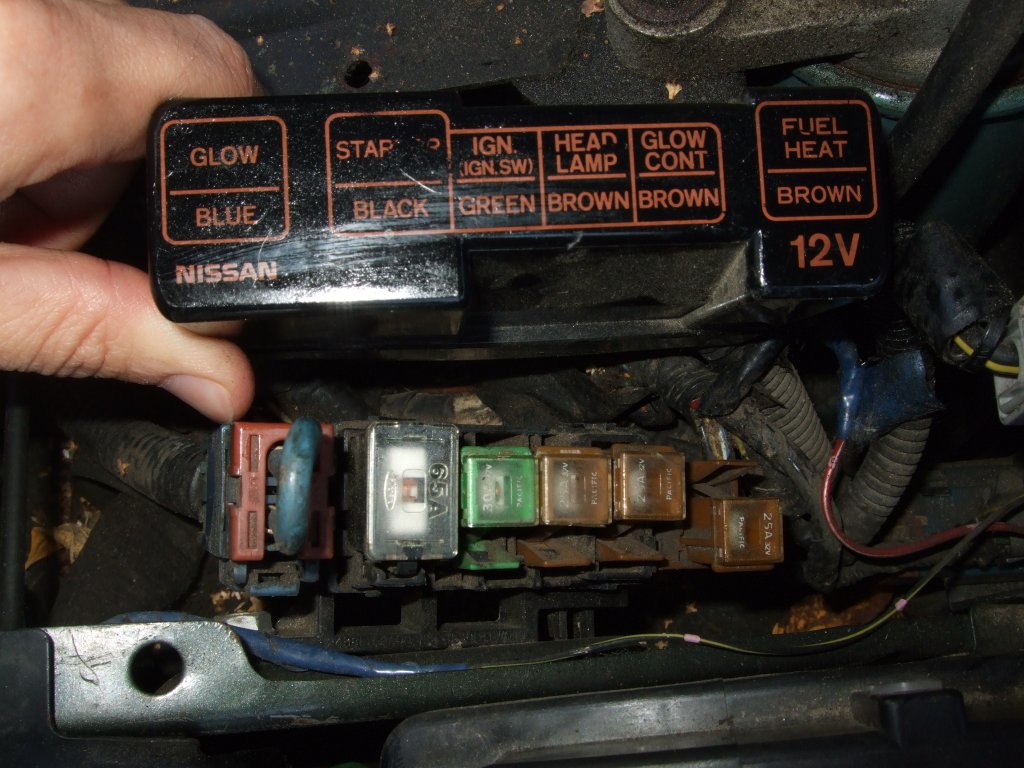

Beispielfoto eines der Kästen

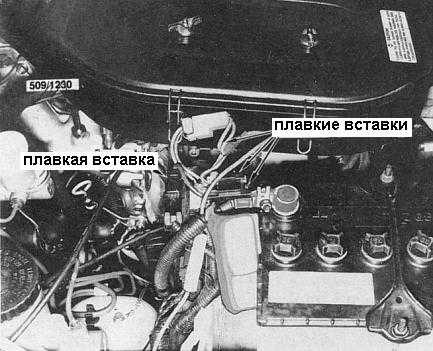

Position der Sicherungseinsätze

Die Uhr der Türverriegelung, der automatische Schalter und das Fensterheberrelais befinden sich hinter dem Handschuhfach.

Y61

Position

Diagramm

Treffen

1	ABS-Elektroniksteuergerät
2	Klimaanlagen-Elektroniksteuergerät
3	Klimaanlagen-/Heizungsgebläsemotor-Steuergerät
4	Diebstahlschutz-Hupenrelais
5	Batterie
6	Zentralverriegelungssteuergerät 1
7	Zentralverriegelungssteuergerät 2
8	Zentralverriegelungsrelais
9	Signalrelais aktivieren
10	Tempomat-Steuergerät (Geschwindigkeitsregelung)
11	Diagnosestecker (DLC)
12	Tagfahrlichtrelais
13	Differentialsperren-Steuergerät – hinter dem Armaturenbrett
14	Fensterheberrelais
15	Motor-Elektroniksteuergerät

16	Motorsteuerungsrelais
17	Kraftstoffpumpen-Steuergerät
18	Kraftstoffpumpenrelais
19	Sicherungskasten / Relais, Motorraum 1
20	Sicherungskasten / Relais, Motorraum 2
21	Sicherungskasten / Relais, Motorraum Z
22	Sicherungskasten / Relais, Motorraum 4-Motor TB48 mit Automatikgetriebe
23	Sicherungskasten / Relais, Armaturenbrett
24	Xenon-Scheinwerfer-Steuergerät 1
25	Xenon-Scheinwerfer-Steuergerät 2
26	Glühkerzen-Steuergerät
27	Glühkerzenrelais 1
28	Glühkerzenrelais 2
29	Heizungsgebläsemotor-Widerstand
30	Hupe 1
31	Hupe 2

Kabine

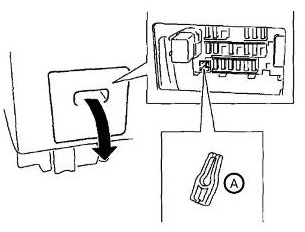

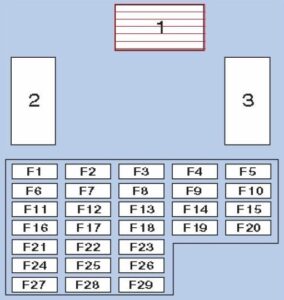

Befindet sich links unter dem Armaturenbrett, hinter der Schutzabdeckung.

Beispielfoto

Diagramm

Zweck

1	Heizungsgebläsemotorrelais
2	Hauptzündrelais
3	Relais für Hilfszündkreise
F1	(15A)
F2	(15A)
F3	(20A) Frontscheibenwischer / Waschanlage
F4	(15A)
F5	(15A)
F6	(10A / 20A)
F7	(7,5A) ABS/ESP-System
F8	(7,5A)
F9	(7,5A)
F10	(10A) Audiosystem
F11	(7,5A) Blinker und Warnblinkanlage
F12	(7,5A)

F13	(15A) Zigarettenanzünder
F14	(10 A)
F15	(10 A)
F 16	(10A) SRS-System
F17	(15A)
F18	(10A) Heckscheibenwischer/-waschanlage
F19	(15A) 2002: Scheinwerferwaschanlage
F20	(10 A)
F21	(10A) Motorsteuerungssystem
F22	(15A)
F23	(7,5A) Elektrische Spiegel
F24	(7,5A)
F25	(10 A)
F26	(7,5A)
F27	(15A) Servopumpe
F28	(10 A)

Sicherung Nummer 13 ist für den Zigarettenanzünder zuständig, 15A.

Motorraum

Sicherungskasten

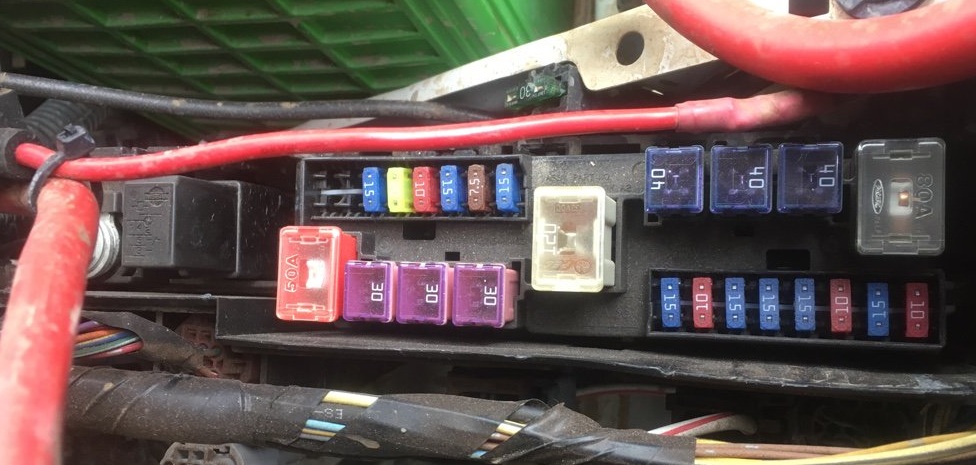

Foto

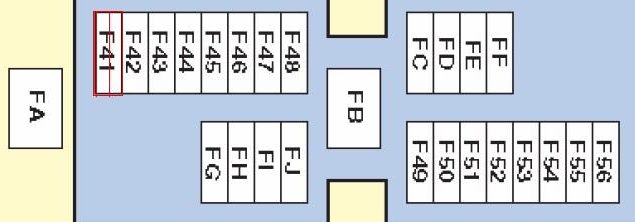

Diagramm

Aufgabe

FA	(100A) Glühkerzen
Rente komplett	(100A / 120A) Generator
FC	(30A / 40A) Kühlgebläsemotor
FD	(30A / 40A)
FE	(40A)
FF	(80A) 2002: Armaturenbrett-Sicherung / Sicherungskasten / Relais-Schaltplan
FG	(50A)
FH	(30A / 40A)
SEIN	(30A) ABS/ESP-System
FJ	(30A) Zündschalterkreise
F41	(7,5A / 20A)
F42	(7,5A / 20A)
F43	(15A)

F44	(20A)
F45	(10A/15A) Beheizbare Frontscheibe
F46	(15A) Zigarettenanzünder
F47	(7,5A) Generator
F48	(10A) Blinker und Warnblinkanlage
F49	(7,5A/10A/15A/20A)
F50	(7,5A/10A/20A)
F51	(15A)
F52	(15A)
F53	(15A) Nebelscheinwerfer
F54	(10 A)
F55	(15A) 2002: Kühlgebläsemotor
F56	(10A) Audiosystem



Es können zusätzliche Sicherungen vorhanden sein: F61 – (15A) Beheizbare Frontscheibe, F62 – Unbenutzt, F63 – (20A) Scheinwerferwaschanlage, F64 – (10A) Audiosystem.

Sicherungskasten

Foto

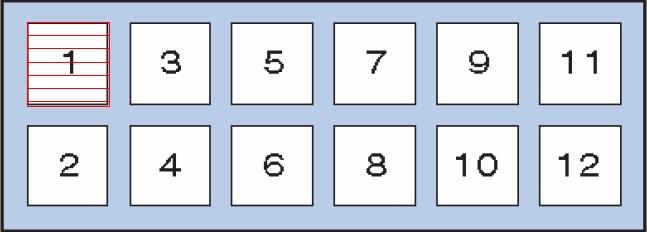

Schaltplan 1

Ziel

1
2	–
3	Diesel: Getriebesteuerrelais
4	Nebelscheinwerferrelais
5	Relais für beheizbare Heckscheibe
6	Klimaanlagenrelais
7
8
9	Hupenrelais
10
11
12	4WD-Systemrelais

Schema 2

Bezeichnungen

2. Rückfahrlichtrelais
3. Drosselklappen-Steuergeräterelais
4. Anlasssperrrelais („PVN“)

Y63

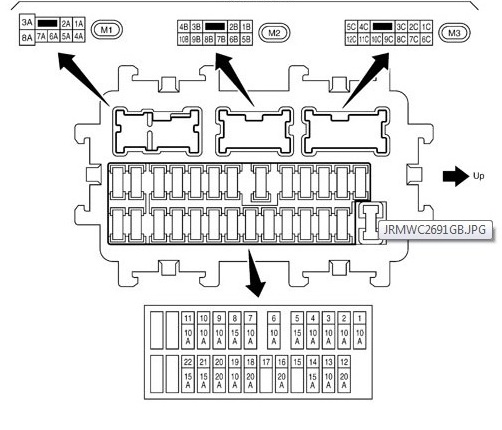

Fahrgastraum

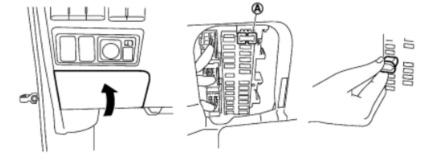

Zugriffsbeispiel

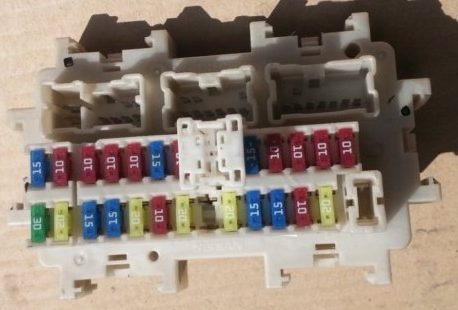

Foto

Diagramm

Sicherung Nummer 12 ist für den Zigarettenanzünder zuständig, 20A.

Überprüfen Sie die aktuelle Beschreibung auf der Rückseite der Schutzabdeckung.

Motorraum

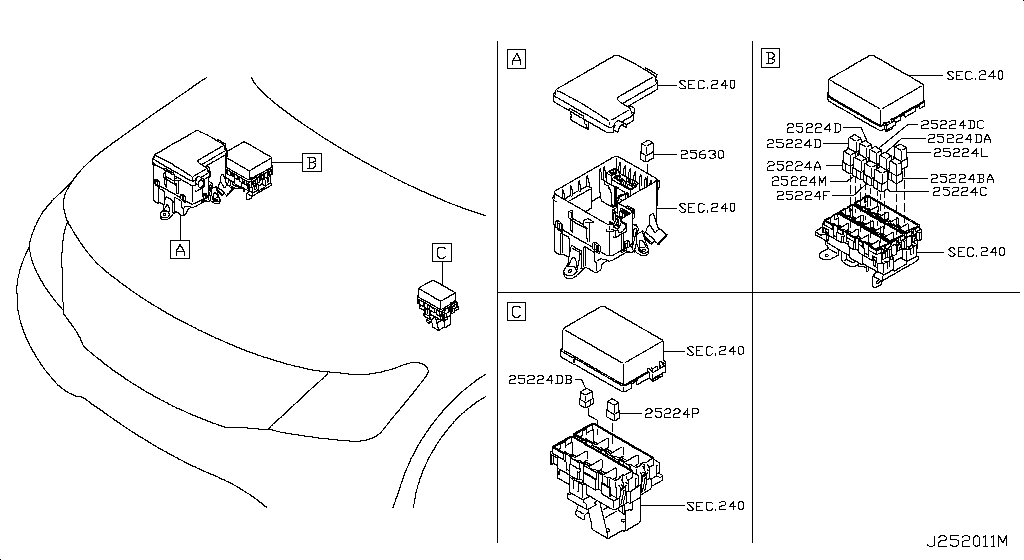

Im Motorraum befinden sich verschiedene Sicherungskästen und Relais.

Foto)
