Nissan X-Trail (2014-2018) – Sicherungskasten

Nissan X-Trail (2014-2018) – Sicherungsplan

Baujahr: 2014, 2015, 2016, 2017, 2018.

Die Sicherung des Zigarettenanzünders (Steckdose) im Nissan X-Trail (2014-2018) ist die Sicherung 19 im Sicherungskasten.

Sicherungskasten Armaturenbrett (J / B)

Nummer	Ampere [A]	Beschreibung
1	15	Blinker, Warnblinkanlage (Karosseriesteuergerät (BCM))
2	5	4WD-Steuergerät
3	20	Zentralverriegelung (Karosseriesteuergerät (BCM))
4	15	Heckscheibenwischer (Karosseriesteuergerät (BCM))
5	20	Zentralverriegelung (Karosseriesteuergerät (BCM))
6	10	4WD-Steuergerät, Datenverbindungsstecker, Steuergerät für elektrische Parkbremse
7	10	Karosseriesteuergerät (BCM)
8	5	Kupplungssperrschalter
9	5	NATS-Antennenverstärker
10	10	Bremslichtschalter, Karosseriesteuergerät (BCM)
11	20	Audioeinheit
12	10	Subwoofer (optionaler Stecker 8)
13	10	Kombinationsinstrument
14	5	Karosseriesteuergerät (BCM), Sensorkündigungsschalter, Sirenensteuergerät
15	20	Audioeinheit, Navi-Steuergerät, Umgebungsüberwachungs-Steuergerät
16	20	Audioeinheit, Navi-Steuergerät, Umgebungsüberwachungs-Steuergerät
17	15	Lüftermotor, Klimaanlagenverstärker, Leistungstransistor (Auto-Klimaanlage)
18	10	–

19	20	Zigarettenanzünder
20	10	Klimaanlagenverstärker, Klimaanlagen-Auto-Verstärker, Bremspedalpositionsschalter, Klimaanlagensteuerung, Spiegelfernbedienungsschalter, Bremslichtschalter (R9M)
21	10	ABS-Aktuator und Steuergerät
22	10	Außenspiegel (Fahrerseite), Außenspiegel (Beifahrerseite)
23	15	Kondensator (Heckscheibenentfeuchter)
24	15	Kondensator (Heckscheibenentfeuchter)
25	20	Innenbeleuchtungsrelais (Karosseriesteuergerät (BCM)), optionaler Stecker 8
26	5	Audioeinheit, Navi-Steuergerät, Scheinwerferwinkelsteuerung
27	15	Lüfter, Klimaanlage, Bypass-Relais für Motorneustart
28	15	Schalter für beheizten Vordersitz LH, Schalter für beheizten Vordersitz RH
29	15	DC/DC-Wandler (Zündrelais – Sicherung Nr. 54, 55, 56, 57)
30	10	Sonar-Steuergerät, Lenkwinkelsensor, Bremslichtschalter, 4WD-Steuergerät, EPS-Steuergerät, Datenverbindungsstecker, Audioeinheit, Navi-Steuergerät, Umgebungsüberwachungs-Steuergerät, Steuergerät für elektrische Parkbremse, Fahrwerkssteuergerät, automatisch abblendender Innenspiegel, optionaler Stecker (8), Kombinationsschalter (Spiralkabel), Kraftstoffheizungsrelais, Abstandssensor, Frontkamera, PTC-1-Relais, PTC-2-Relais, PTC-3-Relais, Zündrelais (mit Start/Stopp-System)
31	5	Kombinationsinstrument, LED 1 (mit Start/Stopp-System)
32	10	Airbag-Diagnosesensormodul
33	15	Kombinationsschalter, Pumpensteuergerät
Relais
R1	Zündung
R2	Lüfter
R3	Heckscheibenentfeuchter
R4	Zubehör

Sicherungskasten Armaturenbrett (mit Start/Stopp-System)

Nummer	Ampere [A]	Beschreibung
54	10	Lenkwinkelsensor
55	10	LED 2
56	10	Umgebungsüberwachungs-Steuergerät, Abstandssensor, Frontkameramodul, Audioeinheit
57	10	Motorsteuergerät, Getriebesteuergerät, Getriebereichsschalter, IPDM E/R (Intelligentes Leistungsverteilungsmodul im Motorraum), Neutralpositionsschalter, Hauptgeschwindigkeitssensor, Hilfsgeschwindigkeitssensor, Eingangsdrehzahlsensor, Getriebereichsschalter, Rückfahrlichtschalter
58	–	–
59	10	Klimaanlage
60	10	ABS-Aktuator und Steuergerät
61	–	–
62	–	–
63	20	Audioeinheit, Navi-Steuergerät, Umgebungsüberwachungs-Steuergerät
64	–	–
Relais
R1	Zubehör
R2	Zündung

J / B Nr. 2

Nummer	Ampere [A]	Beschreibung
74	10	Relais der elektrischen Ölpumpe
75	10	Getriebesteuergerät
76	–	–

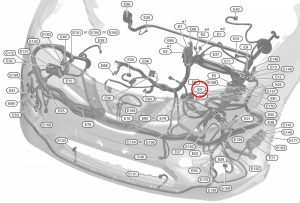

Sicherungskasten im Motorraum (E4)

Motor QR

Motor MR

Motor R9M

Nummer	Ampere [A]	Beschreibung
41	15	Hupenrelais 1
42	30	R9M: PTC-Relais 2
43	30	R9M: PTC-Relais 3
44	30	R9M: PTC-Relais 1
45	30	Steuergerät für elektrische Parkbremse
46	30	Optionaler Stecker 9
47	15	Hupenrelais 2
48	30	Steuergerät für elektrische Parkbremse
a	50	ESP-Steuergerät
	50	R9M: Fensterheberrelais, Hauptfensterschalter, Schiebedachmotorgruppe, Sonnenblendenmotorgruppe, elektrisches Fensterheberrelais, Lordosenstützschalter, Lordosenstützschalter, Hauptfensterschalter, Sitzschalter (Fahrerseite), Sitzschalter (Beifahrerseite)
b	30	ABS-Aktuator und Steuergerät

c	50	ESP-Steuergerät
	30	R9M: Kühlerventilatorrelais 2
d	30	Scheinwerferwischerrelais
	50	R9M: ESP-Steuergerät
e	30	Automatisches Heckklappensteuergerät
	50	R9M: ESP-Steuergerät
K.	40	ABS-Aktuator und Steuergerät
	30	R9M: Kühlerventilatorrelais 2
L	30	Startsteuerungsrelais, Sicherungsblock (J/B), Zündrelais
M	50	Elektrisches Fensterheberrelais, Hauptfensterschalter, Schiebedachmotorgruppe, Sonnenblendenmotorgruppe, elektrisches Fensterheberrelais, Lordosenstützschalter, Lordosenstützschalter, Hauptfensterschalter, Sitzschalter (Fahrerseite), Sitzschalter (Beifahrerseite)
	40	R9M: ABS-Aktuator und Steuergerät
Relais
R1	Hupenrelais

Sicherungskasten im Motorraum (F116)

Motor QR

Motor MR

Motor R9M

Nummer	Ampere [A]	Beschreibung
49	10	Getriebesteuergerät
50	10	Kühlerventilatorrelais 4, Kühlerventilatorrelais 5
51	10	Hochdruckkraftstoffpumpenrelais
	20	R9M: Kraftstoffheizungsrelais
52	10	Hauptrelais
53	15	Hauptrelais
T	30	Automatisches Heckklappensteuergerät
P.	40	Kühlerventilatorrelais 1
	50	R9M: Heizungssteuergerät
Q	40	IPDM E/R
R	30	Motorsteuergerät (Drosselklappenmotorrelais)
S	30	Scheinwerferwischerrelais
Relais
R1	Startsteuerung
R2	Bypass-Relais für Motorneustart
R3	Kraftstoffheizungsrelais

Sicherungskasten im Motorraum (IPDM E / R)

Nummer	Ampere [A]	Beschreibung
81	10	Motorsteuergerät
82	15	Motorsteuergerät
83	15	Drosselklappenmotorrelais, Motorsteuergerät, EVAP-Kraftstoffdampfmengenregelventil, Luftmassenstromsensor, Kondensator, Zündspule Nr. 1 (mit Leistungstransistor), Zündspule Nr. 2 (mit Leistungstransistor), Zündspule Nr. 3 (mit Leistungstransistor), Zündspule Nr. 4 (mit Leistungstransistor), Kraftstoffeinspritzrelais, elektromagnetisches Ventil zur Steuerung der Auslassventilverteilung, elektromagnetisches Ventil zur Steuerung der Einlassventilverteilung, Hochdruckkraftstoffpumpenrelais, Kraftstoffeinspritzdüse Nr. 1, Kraftstoffeinspritzdüse Nr. 2, IPDM E/R (Intelligentes Leistungsverteilungsmodul im Motorraum), Kraftstoffeinspritzdüse Nr. 3, Kraftstoffeinspritzdüse Nr. 4, Kraftstoffflussaktuator, Luft-Kraftstoff-Verhältnis-Sensor (A/F), elektromagnetisches Ventil zur Steuerung des Motor-Kühlmittel-Bypassventils, Kraftstoffheizung und Kraftstoffwasserstandssensor
84	10	Motorsteuergerät, elektromagnetisches Ventil zur Steuerung der Auslassventilverteilung, mittleres elektromagnetisches Ventil zur Steuerung der Einlassventilverteilung, elektromagnetisches Ventil zur Steuerung der Einlassventilverteilung, Regelventil für den Ansaugkrümmer-Regelkanal
85	15	Luft-Kraftstoff-Verhältnis-Sensor (A/F) 1, beheizter Sauerstoffsensor 2, Turbolader-Ladedruckregelventil, Motorsteuergerät, Heizungssteuergerät
86	15	Kraftstoffeinspritzdüse Nr. 1, Kraftstoffeinspritzdüse Nr. 2, Kraftstoffeinspritzdüse Nr. 3, Kraftstoffeinspritzdüse Nr. 4, Kondensator, Zündspule Nr. 1 (mit Leistungstransistor), Zündspule Nr. 2 (mit Leistungstransistor), Zündspule Nr. 3 (mit Leistungstransistor), Zündspule Nr. 4 (mit Leistungstransistor), IPDM E/R (Intelligentes Leistungsverteilungsmodul im Motorraum), Sicherung Nr. Q (Kühlerventilatorrelais 1 (Kühlerventilatormotor 2, Kühlerventilator) Relais 2, Widerstand (R9M))
87	15	Klimaanlagenrelais (Kompressor)
88	–	–
89	–	–
90	30	Frontwischerrelais (Frontwischermotor)
91	20	Kraftstoffpumpenrelais (Motorsteuergerät, Kraftstoffpumpensteuergruppe, Kraftstofffüllstandssensorgruppe, Kraftstoffpumpe)
92	–	–
93	10	Motorsteuergerät, Getriebesteuergerät, Getriebereichsschalter, IPDM E/R (Intelligentes Leistungsverteilungsmodul im Motorraum), Neutralpositionsschalter, Hauptgeschwindigkeitssensor, Hilfsgeschwindigkeitssensor, Eingangsdrehzahlsensor, Rückwärts-/Neutralpositionsschalter, Sicherung Nr. 57 (mit Start/Stopp-System)
94	–	–
95	5	Lenkradsperre
96	10	Motorneustartrelais
97	10	Kompressor, vordere Kombinationsleuchte RH, vordere Kombinationsleuchte LH, Getriebereichsschalter, Neutralpositionsschalter, Rückfahrlichtschalter, Rückwärts-/Neutralpositionsschalter

Motor QR

Motor MR

Motor R9M

Nummer	Ampere [A]	Beschreibung
a	450	Lichtmaschine, Start (QR, MR), Bypass-Relais für Motorneustart, Sicherung Nr. F (ESP)
b	100	Lichtmaschine, Start, Bypass-Relais für Motorneustart, Sicherung Nr. F (ESP)
	450	Lichtmaschine, Start, Bypass-Relais für Motorneustart, Sicherung Nr. F (ESP)
c	100	MR, R9M: Sicherungsblock (J/B) – (Zubehörrelais, BCM, Sicherung Nr. 7, 25), Lüfterrelais (Sicherung Nr. 17, 27)
d	80	IPDM E/R
	100	IPDM E/R, Thermoplunger-Steuergerät (R9M)
e	100	QR: Sicherungsblock (J/B) – (Zubehörrelais, BCM, Sicherung Nr. 7, 25), Lüfterrelais (Sicherung Nr. 17, 27)
	50	Sicherungsblock (F116)
U	100	Sicherungsblock (F116), Zündrelais
V	100	ESP

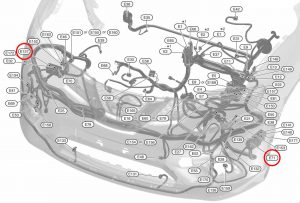

Zusätzliche Sicherungen

E71

E137

Nummer	Ampere [A]	Beschreibung
N	30	DC/DC-Wandler, Sicherungskasten (J/B) Nr. 63 – (Audioeinheit, Navi-Steuergerät, Umweltüberwachungs-Steuergerät) Mit Start/Stopp-System: DC/DC-Wandler – Sicherungskasten (J/B) – (Zubehörrelais, Sicherung Nr. 20, 59, 60)
O	30	DC/DC-Wandler, Sicherungskasten (J/B Nr. 2) Nr. 74 (elektrisches Ölpumpenrelais), 75 (Getriebesteuergerät)
W	50	Thermoplunger-Steuergerät (R9M)
X	50	Thermoplunger-Steuergerät (R9M)

Sicherungskasten
