In diesem Artikel finden Sie Diagramme des Sicherungskastens des Nissan Sentra (1990–2012), erhalten Informationen über die Position der Sicherungspaneele im Auto und erfahren die Zuordnung jeder Sicherung (Sicherungsbelegung).

Sicherungs- und Relaisplan – Nissan Sentra

Gilt für Fahrzeuge, die in den Jahren hergestellt wurden:

1990, 1991, 1992, 1993, 1994.

Kabine

Innenansicht der Kabine eines Fahrzeugs der Baujahre 1990-1994.

  1. Sicherungskasten
  2. Automatische Getriebesteuerung
  3. Tagfahrlicht-Steuergerät
  4. Kupplungsschalter
  5. Getriebesperr-Steuergerät
  6. Bremslichtschalter
  7. ASCD-Deaktivierungsschalter
  8. ASCD-Halterelais
  9. ASCD-Steuergerät
  10. Kombiniertes Blinkrelais
  11. ABS-Steuergerät
  12. Zündrelais 3 (ohne Schiebedach)
    Schiebedachrelais
  13. Tunnelsensor und Sicherheitssensor
  14. Airbag-Steuergerät
  15. Motorsteuergerät (ECM / ECCS)
  16. Motorsteuergerät-Relais (ECM / ECCS)
  17. Zeitsteuergerät

Sicherungsplan des Armaturenbretts

Der Sicherungsblock befindet sich hinter der Armaturenbrettabdeckung.

Detailansicht des Sicherungsplans hinter der Armaturenbrettabdeckung.

Nummer Ampere [A] Geschützter Stromkreis
Nummer Ampere [A] Geschützter Stromkreis
1 10 Kilometerzähler, Kontrollleuchte, Tagfahrlichtsystem, Heckscheibenheizung, ASCD, Lampenreserve, Lampenkontrollrelais, Motorsteuergerät (ECM / ECCS), A/T-Getriebesperrsystem, A/T-Steuergerät
2 10 Zündung der Kontrollleuchte
3 10 Zündrelais 3, Dachrelais, Zeitkontrollsystem, ASCD, Klimaanlage, elektrische Fensterheber, 2-Punkt-Automatikgurtsystem, Türverriegelungssystem
4 10 Airbagsystem
5 15 Zigarettenanzünder
6 10 Außenspiegel, Klimaanlage
7 20 Frontscheibenwischer und -waschanlage
8 10 Audio, Beleuchtung, Uhr, Motorsteuergerät (ECM / ECCS)
9 10 Tagfahrlichtsystem, Motorsteuergerät (ECM / ECCS)
10 15 Gebläsemotor
11 15 Gebläsemotor
12 10 Warnblinkanlage
13 15 Bremslicht, Nebelscheinwerfer vorne
Nummer Ampere [A] Geschützter Stromkreis
14 10 Zeitkontrollsystem, Motorsteuergerät (ECM / ECCS), A/T-Getriebesperrsystem
15 10 Innenbeleuchtung, Kofferraumbeleuchtung, Uhr, Zeitkontrollsystem, Warnsummer, 2-Punkt-Automatikgurtsystem, 3-Punkt-Automatikgurtsystem, Audio, Airbagsystem
16 10 Klimaanlage, A/T-Steuergerät
17 10 Rücklicht, Seitenmarkierungslicht, Positionslicht, Kennzeichenbeleuchtung, Beleuchtung, Zeitkontrollsystem
18 15 Bremslicht, hohes Bremslicht, ASCD, A/T-Getriebesperrsystem
19 10 Motorsteuergerät (ECM / ECCS), Inhibitorrelais, ABS, Kühlgebläse
20 15 Kraftstoffpumpe
21 20 Heckscheibenheizung
22 20 Heckscheibenheizung
Relais
R1 Heckscheibenheizung
R2 Zündung 2
R3 Zubehör
R4 Zündung 1

Motor

Gesamtansicht des Motors mit Fokus auf den Sicherungsblock.

  1. Sicherungskasten
  2. Sicherungskasten Relais 1
  3. Frontkollisionssensor
  4. Sicherungskasten Relais 2

Sicherungsplan im Motorraum

Sicherungsplan des Motorraums, detailliert dargestellt.

Nummer Ampere [A] Beschreibung
1 15 Scheinwerfer rechts, Tagfahrlicht
2 15 Scheinwerfer links, Tagfahrlicht
3 10 Hupe
4 20 ABS
5 30 Kühlgebläse
6 30 ABS
7 30 Automatischer Schalter (2-Punkt-Automatikgurtsystem), Automatischer Schalter (elektrisches Fenster, Türverriegelung, Schiebedachrelais)
8 30 Zündschalter, Ladesystem
9 25 Motorsteuergerät (ECCS)
10 Motor SR: Kühlgebläse
Relais
R1 Motor GA: Hupe



Sicherungskasten #1

Erster Sicherungskasten im Motorraum, gut sichtbar.

Nummer Relais
R1 Inhibitor (Automatikgetriebe)
Kupplung (Schaltgetriebe)
R2 Kühlgebläse-Relais 1 (Automatikgetriebe + Motor SR)
Hauptrelais Kühlgebläse (außer Automatikgetriebe + Motor SR)
R3 Kühlgebläse-Relais 2 (Automatikgetriebe + Motor SR)
Hauptrelais Kühlgebläse (Automatikgetriebe + Motor GA)
R4 Kraftstoffpumpe
R5 Klimaanlage
R6 Nebelscheinwerfer vorne

Sicherungskasten #2

Zweiter Sicherungskasten im Motorraum, zur besseren Orientierung.

Nummer Relais
R1 Motor GA: Hupe (außer USA)
R2 Kühlgebläse-Relais 3 (Automatikgetriebe + Motor SR)
R3 Tagfahrlicht

Sicherungs- und Relaisplan – Nissan Sentra

Gilt für Fahrzeuge, die in den Jahren hergestellt wurden:

1990, 1991, 1992, 1993, 1994.

Kabine

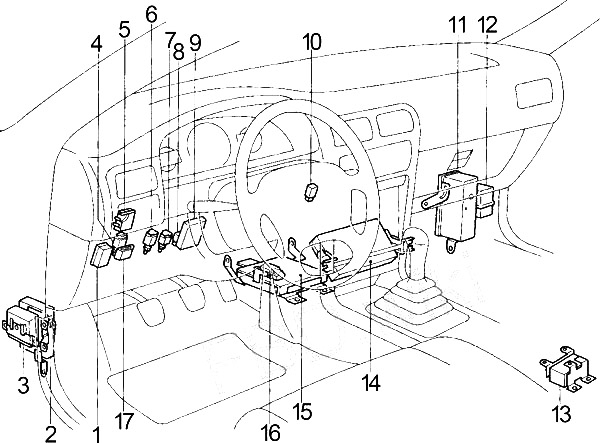

Fahrerkabine eines Modells der frühen 90er Jahre.

  1. Sicherungskasten
  2. Steuergerät für Automatikgetriebe
  3. Steuergerät für Tagfahrlicht
  4. Kupplungsschalter
  5. Steuergerät für Getriebesperre
  6. Bremslichtschalter
  7. ASCD-Abbruchschalter
  8. ASCD-Halterelais
  9. ASCD-Steuergerät
  10. Kombiniertes Blinkrelais
  11. ABS-Steuergerät
  12. Zündrelais 3 (ohne Schiebedach)
    Schiebedachrelais
  13. Tunnelsensor und Sicherheitssensor
  14. Airbag-Steuergerät
  15. Motorsteuergerät (ECM / ECCS)
  16. Motorsteuergerät-Relais (ECM / ECCS)
  17. Zeitsteuergerät

Sicherungsplan des Armaturenbretts

Der Sicherungsblock befindet sich hinter der Armaturenbrettabdeckung.

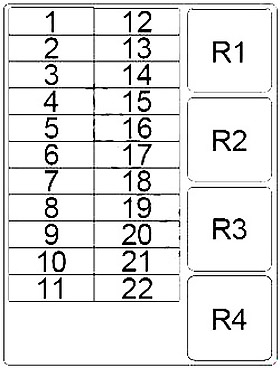

Übersicht des Sicherungsplans im Armaturenbrettbereich.

Nummer Ampere [A] Geschützter Stromkreis
Nummer Ampere [A] Geschützter Stromkreis
1 10 Kilometerzähler, Kontrollleuchte, Tagfahrlichtsystem, Heckscheibenheizung, ASCD, Rückfahrlicht, Kontrollleuchtenrelais, Motorsteuergerät (ECM / ECCS), A/T-Getriebesperrsystem, A/T-Steuergerät
2 10 Kontrollleuchte einschalten
3 10 Zündrelais 3, Schiebedachrelais, Zeitkontrollsystem, ASCD, Klimaanlage, elektrisches Fensterhebersystem, automatisches 2-Punkt-Sicherheitsgurtsystem, Türverriegelungssystem
4 10 Airbagsystem
5 15 Zigarettenanzünder
6 10 Außenspiegel, Klimaanlage
7 20 Frontscheibenwischer und -waschanlage
8 10 Audio, Beleuchtung, Uhr, Motorsteuergerät (ECM / ECCS)
9 10 Tagfahrlicht-Steuerungssystem, Motorsteuergerät (ECM / ECCS)
10 15 Gebläsemotor
11 15 Gebläsemotor
12 10 Warnblinkanlage
13 15 Bremslicht, Nebelscheinwerfer vorne
Nummer Ampere [A] Geschützter Stromkreis
14 10 Zeitsteuerungssystem, Motorsteuergerät (ECM / ECCS), A/T-Getriebesperrsystem
15 10 Innenbeleuchtung, Kofferraumbeleuchtung, Uhr, Zeitsteuerungssystem, akustisches Signal, automatisches 2-Punkt-Sicherheitsgurtsystem, automatisches 3-Punkt-Sicherheitsgurtsystem, Audio, Airbagsystem
16 10 Klimaanlage, A/T-Steuergerät
17 10 Rücklicht, Seitenlicht, Positionslicht, Kennzeichenbeleuchtung, Beleuchtung, Zeitsteuerungssystem
18 15 Bremslicht, hohes Bremslicht, ASCD, A/T-Getriebesperrsystem
19 10 Motorsteuergerät (ECM / ECCS), Inhibitorrelais, ABS, Kühlgebläse
20 15 Kraftstoffpumpe
21 20 Heckscheibenheizung
22 20 Heckscheibenheizung
Relais
R1 Heckscheibenheizung
R2 Zündung 2
R3 Zubehör
R4 Zündung 1

Motor

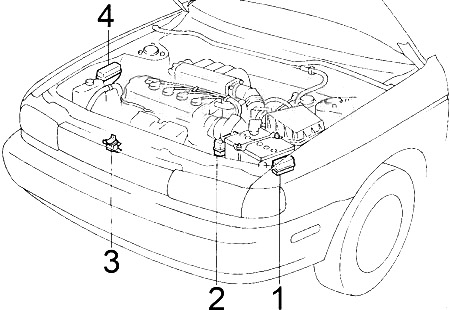

Motorraumansicht mit dem Hauptsicherungsblock.

  1. Sicherungskasten
  2. Sicherungskasten Relais 1
  3. Frontaufprallsensor
  4. Sicherungskasten Relais 2
Leggere  Nissan 350Z (2003-2008) – Sicherungskasten

Sicherungsplan des Motorraums

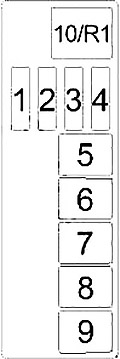

Detaillierter Sicherungsplan für den Motorraum.

Nummer Ampere [A] Beschreibung
1 15 Scheinwerfer rechts, Tagfahrlicht
2 15 Scheinwerfer links, Tagfahrlicht
3 10 Hupe
4 20 ABS
5 30 Kühlgebläse
6 30 ABS
7 30 Automatischer Schalter (automatisches 2-Punkt-Sicherheitsgurtsystem, automatischer Schalter (elektrisches Fenster, Türverriegelung, Schiebedachrelais)
8 30 Zündschalter, Ladesystem
9 25 Motorsteuergerät (ECCS)
10 Motor SR: Kühlgebläse
Relais
R1 Motor GA: Hupe



Sicherungskasten Relais #1

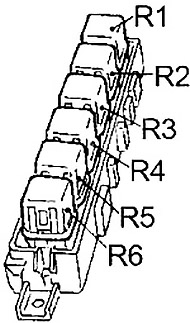

Erster Sicherungskasten mit Relais im Motorraum.

Nummer Relais
R1 Inhibitor (Automatikgetriebe)
Kupplung (Schaltgetriebe)
R2 Kühlgebläse-Relais 1 (Automatikgetriebe + Motor SR)
Hauptrelais Kühlgebläse (außer Automatikgetriebe + Motor SR)
R3 Kühlgebläse-Relais 2 (Automatikgetriebe + Motor SR)
Hauptrelais Kühlgebläse (Automatikgetriebe + Motor GA)
R4 Kraftstoffpumpe
R5 Klimaanlage
R6 Nebelscheinwerfer vorne

Sicherungskasten #2

Zweiter Sicherungskasten im Motorraum, gut zugänglich.

Nummer Relais
R1 Motor GA: Hupe (außer USA)
R2 Kühlgebläse-Relais 3 (Automatikgetriebe + Motor SR)
R3 Tagfahrlicht

Sicherungs- und Relaisplan – Nissan Sentra

Gilt für Fahrzeuge, die in den Jahren hergestellt wurden:

1995, 1996, 1997, 1998, 1999.

Sicherungen des Armaturenbretts

Der Sicherungskasten befindet sich hinter der Armaturenbrettabdeckung.

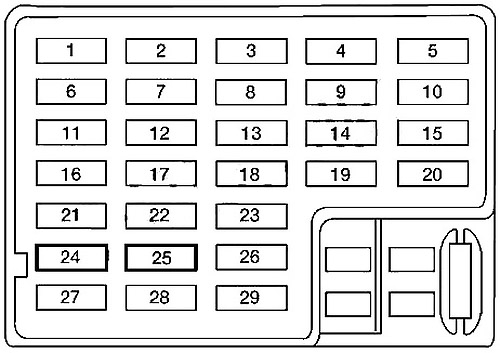

Sicherungen des Armaturenbretts hinter der Abdeckung.

Nummer Ampere [A] Beschreibung
Nummer Ampere [A] Beschreibung
1 15 Gebläsemotor
2 15 Gebläsemotor
3  –  –
4 20 Relais Heckscheibenentfeuchter
5 20 Relais Heckscheibenentfeuchter
6 7,5 Klimaanlagenrelais, Temperaturregelverstärker, Klimaanlagenschalter, Umluftschalter
7 7,5 1997-1999: Getriebesteuergerät (TCM)
7,5 1995-1996: Tagfahrlicht, intelligente Eingangssteuereinheit, elektrisches Fensterheberrelais, Schiebedachrelais, Heckscheibenentfeuchterrelais, Heckscheibenentfeuchteruhr, ASCD-Hauptschalter, ASCD-Halterrelais
8 7,5 1997-1999: Heckscheibenentfeuchterrelais, Datenbusstecker, SECU, Heckscheibenentfeuchteruhr, Tagfahrlicht, ASCD, Automatikgetriebe-Sperrschalter, elektrisches Fensterheberrelais, Schiebedachrelais
10 1995-1996: Kombi-Tachometer, Rückfahrlichter, Positionsschalter, Inhibitorschalter
9 10 Schalter für die Fernbedienung der Außenspiegel
10 15 Radio, SECU
11 7,5 Notschalter
12 10 1997-1999: Drehmomentwandler-Kupplungsmagnetventil, Überlast-Abschaltmagnetventil, Kombi-Tachometer, Park-/Neutralstellungsschalter, Rückfahrlichtschalter
7,5 1995-1996: ABS
13 15 Zigarettenanzünder
14 15 Bremslichtschalter
Nummer Ampere [A] Beschreibung
15 10 1997-1999: Datenbusstecker (GST), Schlüsselschalter, Audio, Innenbeleuchtung, Kofferraumbeleuchtung, Kombi-Kilometerzähler
10 1995-1996: Notschalter, Multifunktions-Fernbedienungsrelais 1, Multifunktions-Fernbedienungsrelais 2
16 10 1995-1996: Beheizter Sauerstoffsensor, Motorsteuergerät
17 15 Kraftstoffpumpenrelais
18 10 1997-1999: Beheizter Sauerstoffsensor
7,5 1995-1996: Getriebesteuergerät (TCM)
19 20 Frontscheibenwischer und Waschanlage
20 10 1997-1999: Notschalter, Multifunktions-Fernbedienungsrelais
7,5 1995-1996: Kofferraumbeleuchtung, Innenbeleuchtung,
21 10 1997-1999: Einspritzdüsen
10 1995-1996: Diebstahlwarnrelais, Bremsrelais, Kühlgebläse, Motorsteuergerät
22 10 Airbag-Diagnosesensoreinheit
23 –  –
24 7,5 1995-1996: Kombi-Kilometerzähler (intelligente Eingangssteuereinheit), Schlüsselschalter, Warngong, Ton
25 10 1997-1999: Magnetventil für Map-/Baro-Schalter, EGRC-Magnetventil, Kühlgebläserelais, Diebstahlwarnrelais, Park-/Neutralstellungsrelais, Bypassventil für Vakuum-Absperrventil, Magnetventil für Einlassventil-Steuerung, IACV-AAC-Ventil, EVAP-Tankkontrollventil
26 7,5 Motorsteuergerät, Kupplungssperrrelais, Park-/Neutralstellungsrelais, Diebstahlwarnrelais, Tagfahrlicht
27 –  –
28 7,5 ABS
29 –  –

Sicherungen im Motorraum

Der Sicherungsblock befindet sich in der Nähe der Batterie.

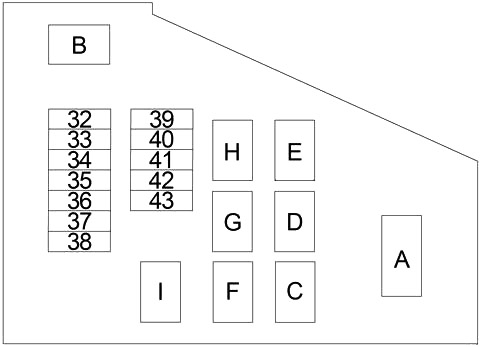

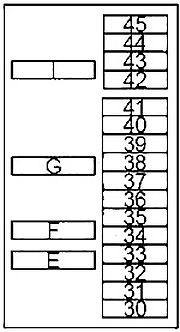

Sicherungen im Motorraum, nahe der Batterie positioniert.

Nummer Ampere [A] Beschreibung
Nummer Ampere [A] Beschreibung
30 7,5 Klimaanlagenrelais
31 7,5 Generator
32 –  –
33 –  –
34 –  –
35 15 Relais Nebelscheinwerfer vorne
36 10 Lichtschalter (Scheinwerfer, Begrüßungslichter, SECU, Glocke, Rücklichter, Motorsteuergerät, Kennzeichenbeleuchtung)
37 –  –
38 –  –
Nummer Ampere [A] Beschreibung
39 15 Scheinwerfer rechts, Lichtschalter, Tagfahrlicht, Diebstahlwarnleuchtenrelais
40 15 Scheinwerfer links, Lichtschalter, Tagfahrlicht, Diebstahlwarnleuchtenrelais
41 7,5 Motorsteuergerät (ECM), ECM-Relais
42 10 Hupenrelais
43 7,5 Hupenrelais 2
44 –  –
45 –  –
E 30 Kühlgebläserelais
F 25 Automatischer Schalter (elektrisches Fensterheberrelais, SECU, Schiebedachrelais)
G 75 Generator, Zubehörrelais (Sicherungen: „9“, „13“, „19“), Zündrelais (Sicherungen: „7“, „8“, „11“, „12“, „18“, „28“), Lüfterrelais (Sicherungen: „1“, „2“), Sicherungen: „E“, „F“, „30“, „31“
I 30 Zündung

Zusätzlicher Sicherungskasten

Zusätzlicher Sicherungskasten im Motorraum, neben der Batterie.

Nummer Ampere [A] Beschreibung
A –  –
B –  –
C 30 ABS
D 30 ABS
Relais
Fernbedienungsrelais 2

Sicherungskasten

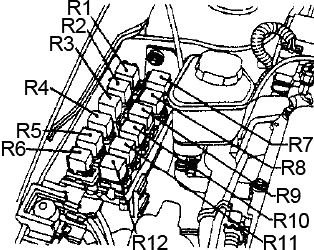

Sicherungskasten im Motorraum, deutlich sichtbar.

Nummer Relais
R1 Fernbedienungsrelais 1
R2 Klimaanlage
R3 Kupplungssperre (Schaltgetriebe)
R4 1997-1999: Park-/Neutralstellung
1995-1996: Inhibitor
R5 Kühlgebläserelais 1
R6 Hupe
R7 Nebelscheinwerfer vorne
R8 Diebstahlwarnung
R9 Diebstahlwarnleuchte
R10 Kühlgebläserelais 3
R11 Hupe 2
R12 Kühlgebläserelais 2

Sicherungs- und Relaisplan – Nissan Sentra

Gilt für Fahrzeuge, die in den Jahren hergestellt wurden:

2000, 2001, 2002, 2003, 2004, 2005, 2006.

Kabine

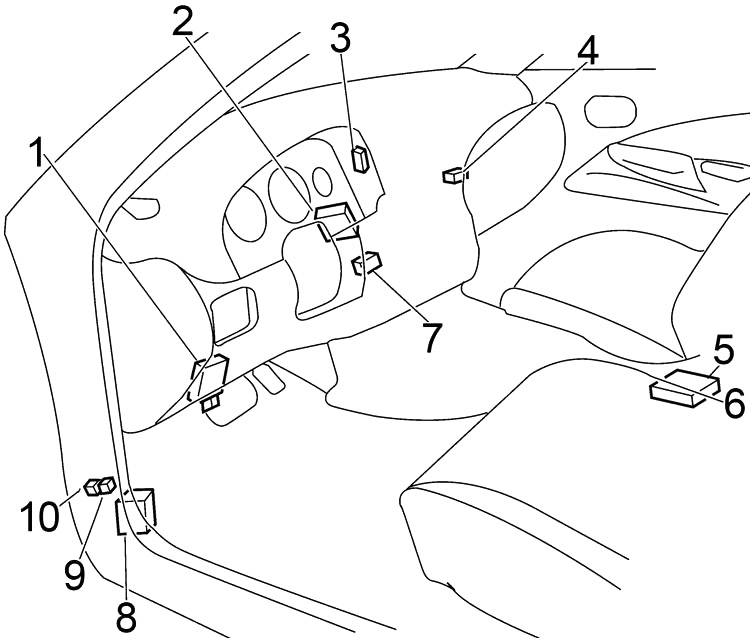

Innenansicht der Kabine eines Fahrzeugs der Baujahre 2000-2006.

  1. Sicherungskasten
  2. Zeitsteuergerät / Intelligentes Eingangssteuergerät
  3. Blinkereinheit
  4. Motorsteuergeräterelais / Drosselklappenmotorsteuerungsrelais:

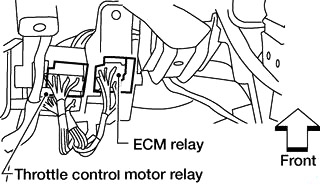

    Detailansicht der Kabine, Baujahre 2000-2006.
  5. Airbag-Diagnosesensoreinheit
  6. –
  7. Wegfahrsperren-Steuergerät
  8. Tagfahrlicht-Steuergerät
  9. Heckscheibenentfeuchter-Relais;
  10. Kraftstoffpumpenrelais:
    Dritte Ansicht der Kabine, Modelle 2000-2006.

Sicherungsplan des Armaturenbretts

Der Sicherungsblock befindet sich hinter dem Handschuhfach des Armaturenbretts.

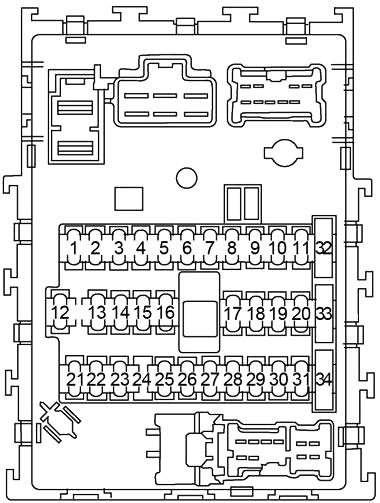

Sicherungsplan des Armaturenbretts hinter dem Handschuhfach.

Relais:

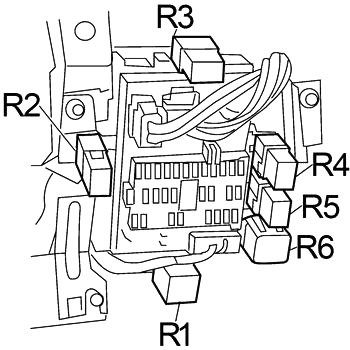

Sicherungsplan des Armaturenbretts mit Relaisübersicht.

Hinten:

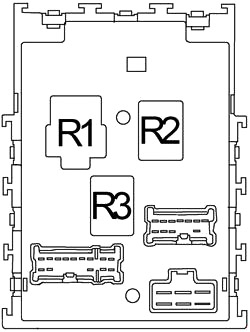

Rückseite des Sicherungsplans im Armaturenbrettbereich.

Nummer Ampere [A] Beschreibung
Nummer Ampere [A] Beschreibung
1 10 Audio, Spiegelfernbedienungsschalter, Steckdosenrelais, intelligentes Eingangssteuergerät (SECU), Satellitenradio-Tuner (2004-2006), CD-Wechsler (2005-2006)
2 10 Bremslichtschalter, Bremslicht, oben montiertes Bremslicht
3 15 Steckdosenrelais
4 20 Heckscheibenentfeuchter-Relais
5 15 Schlüsselloses Fernzugriffsrelais, Notschalter
6 10 Kofferraumentriegelungsrelais, Kofferraumentriegelungsaktuator
7 20 Heckscheibenentfeuchter-Relais
8 15 Beheizter Sauerstoffsensor, Luftstromsensor
9 10 2000-2003: Entlüftungsregelventil für EVAP-Tank, Bypass-Ventil des Vakuum-Absperrventils
10 10 Tagfahrlicht-Steuergerät, Zeitsteuergerät, intelligentes Eingangssteuergerät (SECU), elektrisches Fensterheberrelais, Schiebedachschalter, Bremslichtschalter (QR), Heckscheibenentfeuchter-Relais, Datenverbindungsstecker, ASCD-Bremsschalter (2002-2006), A/T-Gerät (2000-2003), Kofferraumentriegelungsrelais 2 (2000), ASCD-Steuergerät (2000-2002)
11 10 Getriebesteuergerät (TCM), Drehzahlsensor, Turbinendrehzahlsensor (QR)
12 10 Zündschalter, Kombi-Kilometerzähler, Sicherheitsleuchte, Getriebesteuergerät (TCM), Datenverbindungsstecker
13 10 Zeitsteuergerät, beheiztes Spiegelrelais, Kofferraumbeleuchtung, Innenbeleuchtung
14 15 Lüftermotor
15 10 Klimaanlagensteuerung, Klimaanlagenrelais (2002-2006), Temperaturverstärker (2000-2002)
16 15 Lüftermotor
17 10 Einspritzdüse, Motorsteuergerät, Kraftstoffpumpenrelais
18 10 Airbag-Diagnosesensoreinheit
19 –  –
20 10 Park- und Neutralstellungsschalter (Automatikgetriebe), Wegfahrsperren-Steuergerät (QR), Kupplungsverriegelungsrelais (Schaltgetriebe), Kühlgebläse-Relais 1, Kühlgebläse-Relais 2, Kühlgebläse-Relais 3 (QR), Drosselklappenmotor-Steuerrelais (2000-2002), EVAP-Absorptionsventil-Volumenregel-Magnetventil (2000-2003), Einlassventil-Verteilungsregel-Magnetventil (2000-2002), Swirl-Ventil-Regel-Magnetventil (2000-2001), VIAS-Regel-Magnetventil (2002-2003)
21 10 Tagfahrlicht-Steuergerät, ECM (2000-2003)
22 15 Zigarettenanzünder
Leggere  Nissan Patrol Y61 (2004-2013) – Sicherungskasten und Relais
Nummer Ampere [A] Beschreibung
23 –  –
24 –  –
25 20 Scheibenwischermotor vorne, Scheibenwaschmotor vorne, Scheibenwischerschalter vorne
26 10 Notschalter
27 –  –
28 –  –
29 15 Kraftstoffpumpenrelais
30 10 Kombi-Kilometerzähler, Rückfahrlichtschalter (Schaltgetriebe), Park- und Neutralstellungsschalter (Automatikgetriebe)
31 10 Antiblockiersystem
32 – Reserve
33 – Reserve
34 – Reserve
Relais
R1 Automatischer Schalter (intelligentes Eingangssteuergerät (SECU), elektrisches Fensterheberrelais, Schiebedach)
R2 Beheizter Spiegel
R3 Steckdose
R4 Kofferraumentriegelung
R5 Fensterstromversorgung
R6 Schlüsselloser Fernzugriff
Hinten
R1 Zündung
R2 Lüftermotor
R3 Zubehör

Motor

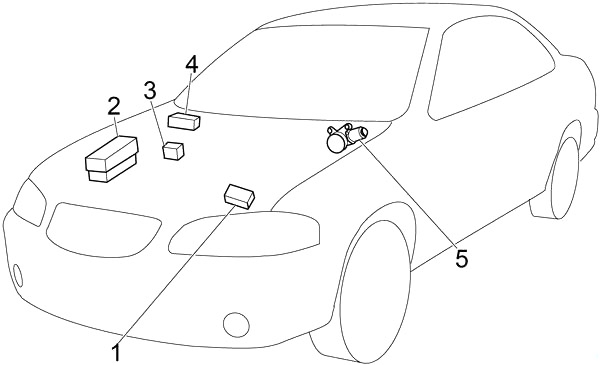

Motorraumansicht von hinten, mit Fokus auf den Sicherungsblock.

  1. Sicherungskasten
  2. Sicherungsrelaisbox
  3. ABS-Aktuator und Steuergerät
  4. Motorsteuergerät
  5. Scheibenwischermotor vorne

Sicherungsplan des Motorraums

Der Sicherungsblock befindet sich in der Nähe der Batterie. Entfernen Sie die Sicherungskastenabdeckung, indem Sie den Haken drücken und die Abdeckung anheben.

Sicherungsplan des Motorraums nahe der Batterie.

Nummer Ampere [A] Beschreibung
Nummer Ampere [A] Beschreibung
32 15 Audio, Subwoofer, Satellitenradio-Tuner (2004-2006), CD-Wechsler (2000-2003)
33 10 Generator, Hupenrelais
34 15 Motorsteuergeräterelais
35 10 Diebstahlwarnsignalrelais (2000), Diebstahlwarnleuchtenrelais
36 10 2000-2001, 2004-2006: Motorsteuergerät (ECM), ECM-Relais, Wegfahrsperren-Steuergerät
10 QG (2002-2003): Motorsteuergerät (ECM), ECM-Relais
15 QR (2002-2003): Motorsteuergerät (ECM), ECM-Relais, Wegfahrsperren-Steuergerät
37 10 Intelligentes Eingangssteuergerät (SECU)
38 10 Beleuchtungsschalter (Kombinationsleuchten), intelligentes Eingangssteuergerät (SECU), Zeitsteuergerät, Beleuchtungsleuchten, Kennzeichenbeleuchtung
39 15 Scheinwerfer, Beleuchtungsschalter, Tagfahrlicht-Steuergerät, Diebstahlwarnleuchtenrelais
40 15 Scheinwerfer, Beleuchtungsschalter, Tagfahrlicht-Steuergerät, Diebstahlwarnleuchtenrelais
Nummer Ampere [A] Beschreibung
41 15 2002-2006: Drosselklappenmotor-Steuerrelais
42 20 2002-2006: Audioverstärker
43 15 Scheinwerferrelais
A 100 QG, SR: Generator, Zündrelais (Sicherungen: „25“, „26“, „29“, „30“, „31“), Sicherungen: „D“, „H“, „I“, „2“, „3“, „4“, „5“, „6“, „7“, „39“, „40“, „41“, „42“, „43“
120 QR: Generator, Zündrelais (Sicherungen: „25“, „26“, „29“, „30“, „31“), Sicherungen: „D“, „H“, „I“, „2“, „3“, „4“, „5“, „6“, „7“, „39“, „40“, „41“, „42“, „43“
B 80 Zubehörrelais (Sicherung „22“), Zündrelais (Sicherungen: „8“, „9“, „10“, „11“) Lüfterrelais (Sicherungen „14“, „16“), Sicherung „12“, „13“
C 40 Zündung
D 30 Automatischer Schalter (intelligentes Eingangssteuergerät (SECU), elektrisches Fensterheberrelais, Schiebedach)
E –  –
F 40 Antiblockiersystem
G 40 Antiblockiersystem
H 40 Kühlgebläse-Relais 1, Kühlgebläse-Relais 3 (QR)
I 40 Kühlgebläse-Relais 1, Kühlgebläse-Relais 2



Sicherungskasten

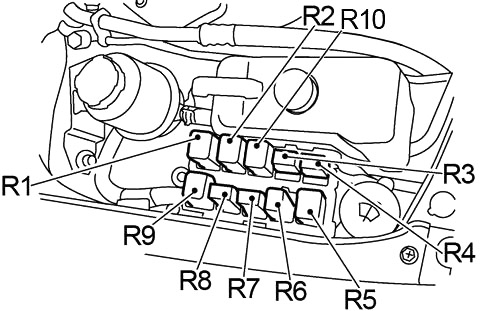

Sicherungskasten im Motorraum, Abdeckung entfernt.

Nummer Relais
R1 Diebstahlwarnleuchtenrelais
R2 QR: Kühlgebläse-Relais 3
R3 Scheinwerfer
R4 Kupplungsverriegelung (Schaltgetriebe)
R5 Kühlgebläse-Relais 1
R6 Hupe
R7 Klimaanlage
R8 Park- und Neutralstellung (Automatikgetriebe)
R9 Kühlgebläse-Relais 2
R10 2000: Diebstahlwarnsignal

Sicherungs- und Relaisplan – Nissan Sentra

Gilt für Fahrzeuge, die in den Jahren hergestellt wurden:

2007, 2008, 2009, 2010, 2011, 2012.

Sicherungen des Armaturenbretts

Der Sicherungskasten befindet sich hinter dem Handschuhfach des Armaturenbretts. Öffnen Sie den Brillenhalter und ziehen Sie ihn heraus, um ihn zu entfernen.

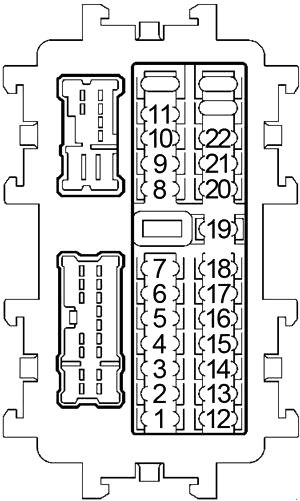

Sicherungen des Armaturenbretts hinter dem Handschuhfach.

Rückseite:

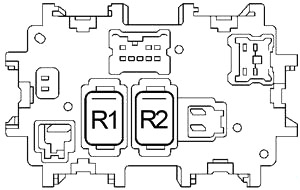

Rückseite der Sicherungen des Armaturenbretts.

Nummer Ampere [A] Beschreibung
Nummer Ampere [A] Beschreibung
1 –  –
2 –  –
3 –  –
4 –  –
5 10 Spiegel, Warnleuchten, Warngong, CVT-Kontrollleuchte
6 10 Kombinationsinstrument, schlüsselloses Fernöffnungssystem, Projektor, Blinker und Warnleuchten, Nebelscheinwerfer vorne, Parklicht, Kennzeichenbeleuchtung, Rücklicht, Kombinationsschalter, Beleuchtung, Audiosystem, Tagfahrlichtsystem, Freisprecheinrichtung, Fahrzeugschutz (Diebstahlwarnung), elektrische Fensterheber, audiovisuelles Kommunikationssystem, Fahrzeuginformationen und integriertes Schaltersystem, intelligenter Schlüssel, Begrüßungs-/Kartenleuchten, Kofferraum-Begrüßungsleuchten
7 15 Präzisionssicherung
8 10 Heckscheibenentfeuchter
9 10 Warnglocke, Begrüßungs-/Kartenleuchten, Badezimmer-Begrüßungsleuchten, Kofferraum-Begrüßungsleuchten, Stromblockierung, intelligenter Schlüssel, Kofferraumöffner
10 15 Heizsystem, manuelle Klimaanlage
11 15 Heizsystem, manuelle Klimaanlage
12 10 Beleuchtung, Störungsanzeige, CVT-Getriebesperrsystem, elektronische Servolenkung, intelligenter Schlüssel, Projektor, Blinker und Warnleuchten, Reifendrucküberwachungssystem, Warnsignal, Tagfahrlichtsystem, Freisprecheinrichtung, Fahrzeugschutz (Diebstahl) Warnung, schlüsselloses Fernöffnungssystem, Nissan Diebstahlschutzsystem, vorderer Scheibenwischer und Sprüher, Nebelscheinwerfer vorne, Schiebedach, Kombinationsschalter, Heizsystem, manuelle Klimaanlage, Parklicht, Kennzeichenbeleuchtung, Rücklicht, Begrüßungs-/Kartenleuchten, Türschwellenbeleuchtung, Kofferraumbeleuchtung, Fahrzeuginformationen und integriertes Schaltersystem, elektrische Fensterheber, Heckscheibenentfeuchter, audiovisuelles Kommunikationssystem, ASCD-Bremslichtschalter, Park-/Neutralstellungsschalter, CVT-Kontrollleuchte, Startsystem, Sitzheizung
Nummer Ampere [A] Beschreibung
13 10 Zusätzliches Rückhaltesystem
14 10 Ersatzlampe, Kombinationsinstrument, intelligentes Schlüsselsystem, Projektor, Blinker und Warnleuchten, Beleuchtung, Warnsignal, Tagfahrlichtsystem, Reifendrucküberwachungssystem, elektronische Servolenkung, Ladesystem, Warnleuchten, Park-/Neutralstellungsschalter, ASCD-Anzeige, CVT-Kontrollleuchte, Störungsanzeige, Antiblockiersystem, Überlastkontrollschalter, zusätzliches Rückhaltesystem, audiovisuelles Kommunikationssystem
15 10 Vorderer Scheibenwischer und Sprüher
16 15 QR: Luft-Kraftstoff-Verhältnis-Sensor, Kraftstoffzündsystemfunktion, beheizter Sauerstoffsensor
17 20 Audio
18 15 Vorsicherung
19 10 Bremslicht, Kombinationsinstrument, Beleuchtung, Türverriegelung, Bremslichtschalter, Tagfahrlichtsystem, intelligentes Schlüsselsystem, Projektor, Nissan Diebstahlschutzsystem, Blinker und Warnleuchten, Fahrzeugsicherheitssystem (Diebstahlwarnung), elektronische Servolenkung, Warnsignal, Reifendrucküberwachungssystem, CVT-Kontrollleuchte, Heizung, manuelle Klimaanlage, Warnleuchten, Antiblockiersystem, ASCD-Anzeige, Komfort-/Kartenbeleuchtung, Türschwellenbeleuchtung, Kofferraumbeleuchtung, audiovisuelles Kommunikationssystem, Störungsanzeige, Glühbirne, Heckscheibenentfeuchter, ASCD-Bremslichtschalter
20 10 Intelligentes Schlüsselsystem, audiovisuelles Kommunikationssystem, Fahrzeuginformationen und integriertes Schaltersystem, elektrische Türverriegelung, schlüsselloses Fernöffnungssystem, Nissan Diebstahlschutzsystem, Kofferraumöffnung, Fahrzeugsicherheitssystem (Diebstahlwarnung), Warnsignal, Kombinationsschalter, Tagfahrlichtsystem, Nebelscheinwerfer vorne, Projektor, Komfort-/Kartenbeleuchtung, Toilettenbeleuchtung, Kofferraumbeleuchtung, Beleuchtung, Blinker und Warnleuchten, Parkleuchten, Kennzeichenleuchten, Rückleuchten, ASCD-Bremslichtschalter
21 10 Stromblockierung, Warngong, intelligentes Schlüsselsystem, schlüsselloses Fernöffnungssystem, Komfort-/Kartenbeleuchtung, Toilettenbeleuchtung, Kofferraumbeleuchtung
22 10 Freisprecheinrichtung
Relais
R1 Zubehör
R2 Lüfter
Leggere  Nissan Almera N15 (1995-2000) – Sicherungskasten

Motorraum

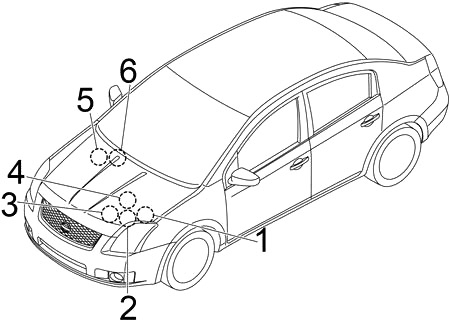

Motorraumansicht von hinten, detailliert.

  1. Sicherungen #1
  2. Sicherungen #2
  3. Getriebesteuergerät (TCM)
  4. Motorsteuergerät (ECM)
  5. ABS-Aktuator und -Steuergerät
  6. Scheibenwischermotor vorne

Zweite Ansicht des Motorraums von hinten.

  • A – Sicherung auf Sicherung;
  • B – Sicherungen Nr. 1;
  • C – Sicherungen Nr. 2 / Relais-Sicherungen.

Sicherungsplan Motorraum Nr. 1

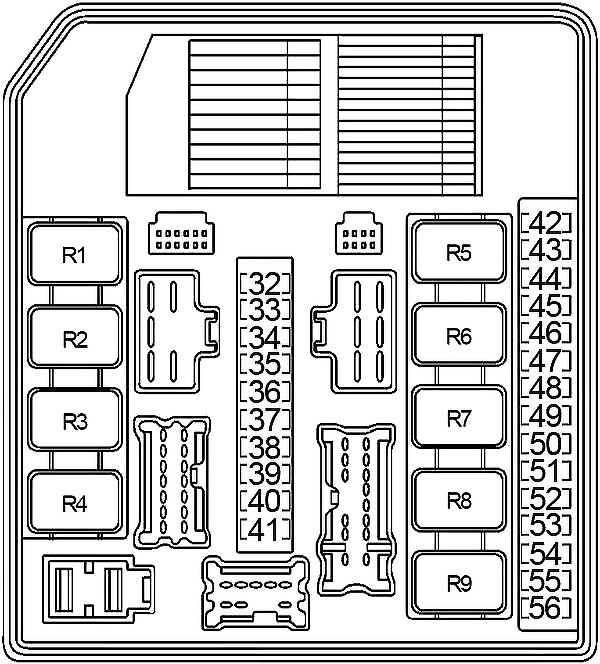

Erster Sicherungsplan des Motorraums, Rückansicht.

Nummer Ampere [A] Beschreibung
Nummer Ampere [A] Beschreibung
32 –  –
33 –  –
34 10 Rechter Fernscheinwerfer, Tagfahrlichtsystem
35 10 Linker Fernscheinwerfer, Tagfahrlichtsystem
36 10 Standlicht, Kennzeichenbeleuchtung, Rücklicht, Beleuchtung
37 10 Standlicht, Kennzeichenbeleuchtung, Rücklicht
38 –  –
39 30 Relais Scheibenwischer vorne, Relais Scheibenwischer vorne hoch
40 15 Abblendlicht, Tagfahrlichtsystem
41 15 Abblendlicht, Tagfahrlichtsystem
42 10 Klimaanlagenrelais
43 –  –
44 –  –
45 –  –
46 15 Relais Heckscheibenentfeuchter
47 15 Relais Heckscheibenentfeuchter
48 15 Relais Kraftstoffpumpe
Nummer Ampere [A] Beschreibung
49 10 Getriebesteuergerät (Stromversorgung), Magnetventil für zusätzlichen Drucksensor, CVT-Kontrollleuchte, Hauptgeschwindigkeitssensor CVT (Drehzahlsensor)
50 10 Antiblockiersystem
51 10 Beheizter Sauerstoffsensor
52 15 Relais Drosselklappenstellmotor
53 20 Relais Motorsteuergerät (ECM), Nissan Diebstahlschutzsystem, Getriebesteuergerät (Stromversorgung), CVT-Kontrollleuchte, ECM-Stromversorgung für Notstromversorgung
54 10 Kraftstoffzündsystemfunktion, Luft-Kraftstoff-Verhältnis-Sensor
55 10 Einspritzdüse, Kraftstoffzündsystemfunktion
56 15 Nebelscheinwerfer vorne
Relais
R1 Heckscheibenentfeuchter
R2 Motorsteuergerät (ECM)
R3 Hauptscheinwerfer
R4 Nebelscheinwerfer vorne
R5 Anlassermotor
R6 Kühlgebläse 2
R7 Kühlgebläse 3
R8 Kühlgebläse 1
R9 Zündung

Sicherungsplan Motorraum Nr. 2

Entfernen Sie die Sicherungsabdeckung, indem Sie die Haken drücken und die Abdeckung von vorne anheben.

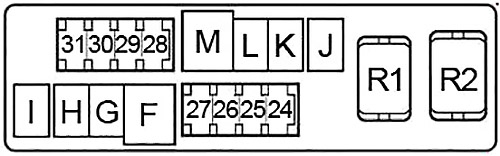

Zweiter Sicherungsplan des Motorraums, Abdeckung entfernt.

Nummer Ampere [A] Beschreibung
24 –  –
25 10 Hupe, schlüsselloses Fernöffnungssystem, intelligentes Schlüsselsystem, Fahrzeugsicherheitssystem (Diebstahlwarnung)
26 10 Ladesystem
27 10 Tagfahrlichtsystem
28 10 Heckscheibenentfeuchter
29 –  –
30 20 Sitzheizung
31 20 Audio, Fahrzeuginformationen und integriertes Schaltersystem, audiovisuelles Kommunikationssystem
F 60 Elektronische Servolenkung
G 30 Antiblockiersystem
H 30 Antiblockiersystem
I –  –
J 50 Reifendrucküberwachungssystem, Schiebedach, Türverriegelung, Tagfahrlichtsystem, Nebelscheinwerfer vorne, Blinker und Warnleuchten, Kombinationsschalter, Parkleuchte, Kennzeichenleuchte, Rückleuchte, Warnsignal, Beleuchtung, schlüsselloses Fernöffnungssystem, intelligentes Schlüsselsystem, Kofferraumöffner, Freisprecheinrichtung, Fahrzeugsicherheitssystem (Diebstahlwarnung), Nissan Diebstahlschutzsystem, elektrische Fensterheber, Heckscheibenentfeuchter, Begrüßungs-/Kartenleuchten, Begrüßungsleuchte, Kofferraumleuchte, vorderer Scheibenwischer und Sprüher, Fahrzeuginformationen und integriertes Schaltersystem, audiovisuelles Kommunikationssystem Sicherung: „9“
K 40 Kühlgebläse
L 40 Kühlgebläse
M 40 Startsystem, Zündschalter
Relais
R1 Hupe
R2 Tagfahrlichtsystem 2



Relais

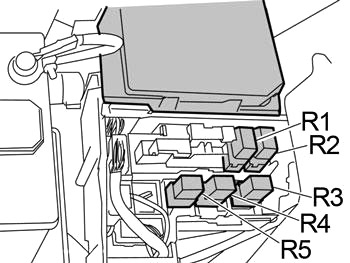

Relais im Motorraum, nach Entfernen der Sicherungsabdeckung.

Nummer Relais
R1 Hupe
R2 Tagfahrlichtsystem 2
R3 Kühlgebläse 5
R4 Tagfahrlichtsystem
R5 Kühlgebläse 4



Sicherungskasten

Befindet sich an der Batterie.

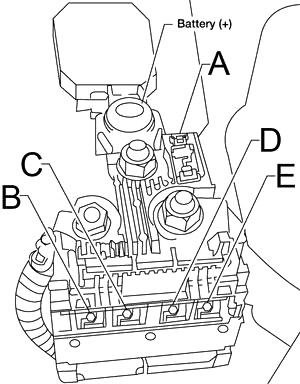

Sicherungskasten direkt an der Batterie im Motorraum.

Nummer Ampere [A] Beschreibung
A 225 Startsystem, Ladesystem, Sicherung: „E“, „D“
B 80 Zündrelais (Sicherungen: „48“, „49“, „50“, „51“, „54“, „55“)
C 100 Relais vorderer Lüftermotor (Sicherungen: „10“, „11“), Zubehörrelais (Sicherungen: „5“, „6“, „7“), Sicherung: „17“, „18“, „19“, „20“, „21“, „22“
D 60 Relais Nebelscheinwerfer vorne (Sicherung: „56“), Relais Abblendlicht (Sicherungen: „40“, „41“) Relais rechter Fernscheinwerfer, Relais linker Fernscheinwerfer, Relais Rückleuchten, Sicherung: „39“, „42“
E 100 Sicherungen: „25“, „26“, „27“, „28“, „30“, „31“, „F“, „G“, „H“, „J“, „K“, „L“, „M“



Über Nissan Sentra (1990-2012)

Der Nissan Sentra, hergestellt von 1990 bis 2012, ist ein Kompaktwagen, der aufgrund seiner Zuverlässigkeit und Wirtschaftlichkeit an Popularität gewann. Dieses Modell bot verschiedene Motorisierungen, darunter Vierzylindermotoren mit einem Hubraum von 1,6 bis 2,5 Litern, was den Fahrern die Wahl zwischen sparsamen und leistungsstärkeren Varianten ermöglichte. Der Nissan Sentra war bekannt für sein komfortables Fahrverhalten und seinen praktischen Innenraum, was ihn ideal für Stadt- und Langstreckenfahrten machte. Im Laufe der Produktionsjahre wurde er mehrfach modernisiert, wodurch sein Design und seine technologische Ausstattung verbessert wurden.

Sicherungsplan Nissan Sentra

Diese Seite zeigt den Sicherungsplan für den Nissan Sentra, der für die Identifizierung und den Austausch von Sicherungen unerlässlich ist. Der Sicherungskasten befindet sich in diesem Fahrzeug typischerweise unter dem Armaturenbrett auf der Fahrerseite und im Motorraum. Die Diagramme auf dieser Seite zeigen die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Es ist wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden an den elektrischen Systemen zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement für den sicheren Betrieb des Fahrzeugs, daher ist es wichtig, einen Überblick über seine Anordnung und die Funktionen der einzelnen Sicherungen zu haben.

Post correlati:

  1. Nissan Navara D22 (1997-2004) – Sicherungskasten
  2. Nissan Patrol (1997-2003) – Sicherungskasten
  3. Nissan Altima (5. Generation) – Glühbirnenspezifikationen
  4. Nissan Laurel C35 – Sicherungskasten
  5. Nissan Largo (1986-1997) – Sicherungskasten
  6. Nissan Teana (J31) (2003-2008) – Sicherungskasten
  7. Nissan Atlas (1989-2008) – Sicherungskasten
  8. Nissan Patrol Y60 Y61 Y62
Thomas Schneider

Thomas Schneider

Thomas Schneider ist Kfz-Techniker und Automobilenthusiast mit über 12 Jahren Erfahrung im Bereich Fahrzeug­elektrik und Diagnose. Er spezialisiert sich auf Sicherungskästen, elektrische Systeme und Fahrzeugdiagramme verschiedener Automarken. Auf sicherungskasten-schema.com veröffentlicht er übersichtliche Sicherungsbelegungen, Schaltpläne und praktische Hinweise, die Autofahrern helfen, elektrische Probleme schneller zu verstehen und zu lösen.
