Nissan Almera N15 (1995-2000) – Sicherungskasten
Nissan Almera N15 – Sicherungskastenbelegung
Baujahr: 1995, 1996, 1997, 1998, 1999, 2000.
Die Sicherung des Zigarettenanzünders (Steckdose) im Nissan Almera N15 ist die Sicherung 13 im Sicherungskasten im Fahrgastraum.
Position
Belegung
- Sicherungskasten und Relaiskasten;
- Motor-Elektronik-Steuergerät;
- Airbag-Steuergerät;
- ABS-Elektronik-Steuergerät;
- Motorsteuergerät-Relais;
- Zeitgesteuertes Scheibenwischerrelais;
- Kasten für Zentralverriegelung der Türen;
- Anlasser-Motorblockierungsrelais;
- Steuergerät für die Anzeige nicht ausgeschalteter Außenleuchten bei Schlüssel im Zündschloss (Instrumentenschalter und Anlassermotor);
- Relais-Schalter für Blinker und Alarm;
- Bremslichtschalter;
- Nebelscheinwerferrelais;
- Kraftstoffpumpenrelais;
- Zeitgesteuertes Heckscheibenwischerrelais;
- Kabelbaumstecker für Türschalter;
- Stecker für Kabelbaum des Fahrgastraums und Motorraums;
- Fenster- und Schiebedachschalter.

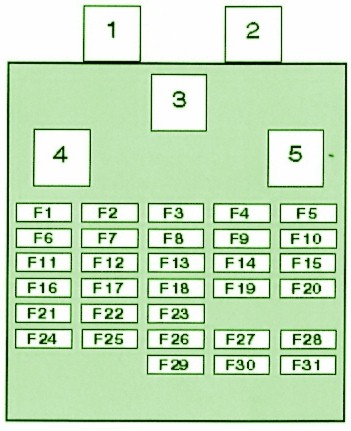

Fahrgastraum
Relais
| 1 | Schiebedachmotorrelais (ohne Fenstersteuerung) |
| 2 | Beheiztes Spiegelrelais |
| 3 | Heizlüftermotorrelais |
| 4 | Hauptzündkreisrelais |
| 5 | Zusatzzündkreisrelais |
Automatische Schalter
| F1 | (15A) Heizung, Klimaanlage |
| F2 | (15A) Heizung, Klimaanlage |
| F3 | (20A) Beheizbare Heckscheibe (ohne Tagfahrlicht) |
| F4 | (15A) Nebelscheinwerfer vorne |
| F5 | (20A) Beheizbare Heckscheibe (mit Tagfahrlicht) |
| F6 | (7,5A) Leerlaufregelventil – Klimaanlage, Klimaanlagen-Deaktivierungssystem, Heizung, Klimaanlage |
| F7 | (7,5 A) Diagnoseanschluss;
Fensterheberrelais; Schiebedach-Stromversorgungsrelais; Zeitgesteuertes Heckscheiben-Enteisungsrelais; Wegfahrsperren-Steuergerät. |
| F8 | (10A) Automatikgetriebe-Steuerungssystem;
Rückfahrlichter; Instrumentensatz; Anzeigen. |
| F9 | (10A) Heckscheibenwischer |
| F10 | (15A) Uhrbeleuchtung, Audiosystem |
| F11 | (7,5A) Blinker |
| F12 | (7,5A) Elektronisches ABS-Steuergerät |
| F13 | (15A) Zigarettenanzünder-Sicherung |
| F14 | (10A) Bremslichter;
Elektronisches ABS-Steuergerät. |
| F15 | (10A) Alarm |
| F 16 | (10A) Beheizter Sauerstoffsensor |
| F17 | (15A) Kraftstoffpumpe;
Zusatzluftregelventil. |
| F18 | (10A) Sitzheizung |
| F19 | (20A) Frontscheibenwischer |
| F20 | (7,5A) Innenbeleuchtung |
| F21 | (3A) SRS-Steuermodul (Ein-Airbag-System) |
| F22 | (10A) SRS-Steuermodul (Zwei-Airbag-System) |
| F23 | (10A) Beheizbare Außenspiegel |
| F24 | (7,5 A) Glühkerzenrelais;
Scheinwerfer-Neigungseinstellung; Uhr; Audiosystem; Wegfahrsperren-Steuermodul. |
| F25 | (10A) E/M-Ventil zur Reinigung des Kraftstoffdampf-Rückhaltesystems;
E/M-Ventil zur Reinigung des AGR-Systems; Leerlaufregelventil (IAC) -SOHC; E/M-Ventil für variable Ventilsteuerzeiten; Kühlerventilator-Motorrelais; Vorheizrelais mit Anschluss; Vorprüfung bei Teillast; E/M-Kraftstoffabsperrventil; Klimaanlage; Anlasser-Blockierrelais – Automatikgetriebe; Tagfahrlicht-Controller; Heckscheibenheizungsrelais; Einschalt-Signal an das elektronische Motorsteuergerät (CD20E, Diesel). |
| F26 | (7,5A) Startsignal an das elektronische Motorsteuergerät – CD20E Diesel;
Tagfahrlicht-Steuermodul. |
| F27 | Ersatzsicherung |
| F28 | Ersatzsicherung |
| F29 | (15A) Scheinwerferreinigungsanlage |
| F30 | Ersatzsicherung |
| F31 | Ersatzsicherung |
Motorraum
Der Motorraum enthält 3 Sicherungskästen und Relais. Zwei befinden sich links neben der Batterie und einer rechts. Die Anzahl der Elemente kann variieren und hängt von der Fahrzeugkonfiguration ab.

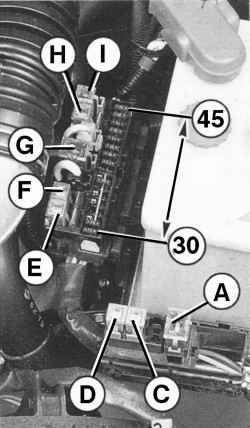

Kasten neben der Batterie
- Heizsystem vor und nach dem Start 75A
- C 30A ABS-Magnetventil-Steuerrelais
- D 30A ABS-Hydraulikpumpenrelais
- E 30A Elektrischer Motorlüfter. Klimaanlage
- F 25A Zentralverriegelung der Türen. Elektrisches Schiebedach
- G 75A Stromversorgung des Bordnetzes
- Н 30А Elektrischer Motorlüfter. Klimaanlage
- I 30A Stromkreis des Zündschalters oder des Instrumenten- und Anlasserschalters
- 30 7,5A Elektromagnetische Kupplung des Klimakompressors. Elektropneumatisches Ventil Leerlaufdrehzahl 2 aktiviert
- 31 7,5A Stromkreis des Generatorspannungsreglers
- 36 10A Scheinwerfer (Position). Rücklichter (Seitenlicht)
- 37 – Reserve
- 38 – Reserve
- 39 15A Rechter Scheinwerfer (Abblend- und Fernlicht)
- 40 15А Linker Scheinwerfer (Abblend- und Fernlicht), Fernlichtkontrollleuchte
- 41 7,5A Nockenwellenpositions- und Motordrehzahlsensor, Luftmassenmesser, Wegfahrsperre
- 42 10A Hupe
- 43 7,5A Rücklichter (Nebelschlussleuchte)
- 44 10A Rücklichter (Seitenlicht). Kennzeichenbeleuchtung
- 45 10 Rücklichter (Seitenlicht)
Relaiskasten
Informationen befinden sich auf dem Deckel
- Kühlerventilator-Motorrelais – niedrige Geschwindigkeit
- Hupenrelais
- Anlasserrelais
- Intervallrelais für Heckscheibenwischer
- Klimaanlagenrelais
- Kühlerventilator-Motorrelais (hohe Geschwindigkeit) SOHC – DKPP, DOHC, Diesel
- Kühlerventilator-Motorrelais 2 – DOHC, Klimaanlage, Diesel
- Nebelschlussleuchtenrelais
Über Nissan Almera N15 (1995-2000)
Der Nissan Almera N15, produziert von 1995 bis 2000, ist ein Kompaktwagen, der sich aufgrund seiner Zuverlässigkeit und Erschwinglichkeit großer Beliebtheit erfreute. Dieses Modell war in verschiedenen Karosserievarianten erhältlich, darunter Schrägheck und Limousine, was den Kunden die Wahl nach ihren Vorlieben ermöglichte. Der Almera N15 bot verschiedene Motoroptionen, darunter Benzin- und Dieselvarianten, mit Hubräumen von 1,4 bis 2,0 Litern. Diese Motoren waren bekannt für ihre Wirtschaftlichkeit und niedrigen Betriebskosten. Dank seiner einfachen Wartung und des komfortablen Innenraums wurde der Almera N15 zu einer beliebten Wahl für Familien und Einzelpersonen.
Sicherungskastenbelegung Nissan Almera N15
Diese Seite zeigt die Sicherungskastenbelegung für den Nissan Almera N15, die für die ordnungsgemäße Wartung und Reparatur des Fahrzeugs unerlässlich ist. Bei diesem Modell befindet sich der Sicherungskasten typischerweise unter dem Armaturenbrett auf der Fahrerseite, und ein weiterer ist im Motorraum untergebracht. Die Diagramme auf dieser Seite zeigen die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Es ist wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden am elektrischen System zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement für die Sicherheit und Funktionalität Ihres Fahrzeugs, daher ist es wichtig, ihm Aufmerksamkeit zu schenken und seinen Zustand regelmäßig zu überprüfen.
