Nissan Frontier (1997-2014) – Sicherungskasten
In diesem Artikel finden Sie Sicherungskastendiagramme für den Nissan Frontier (1997–2014), Informationen zur Position der Sicherungstafeln im Fahrzeug und die Zuordnung jeder Sicherung (Sicherungsbelegung).
Nissan Frontier (1997-2004) – Sicherungskasten-Diagramm
Baujahr: 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004.
Die Sicherung des Zigarettenanzünders (Steckdose) im Nissan Frontier (1997-2004) ist die Sicherung 23 im Sicherungskasten.

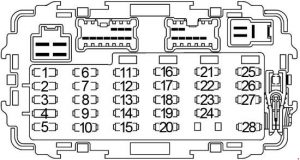

Sicherungskasten im Fahrgastraum
| Nr. |
Amp [A] |
Beschreibung |
| 1 | 15 | Kraftstoffpumpenrelais |
| 2 | 7.5 | Warnblinkschalter |
| 3 | 10 | Einspritzdüsen |
| 4 | – | – |
| 5 | 10 | ASCD-Bremsschalter (Getriebesperr-Bremsschalter);
Fahrzeugsicherheitsrelais; SECU; ASCD-Steuergerät; Akustisches Warnmodul; Heckscheibenentfeuchter-Relais; Heckscheibenentfeuchter-Timer; Reifendruckwarnsystem; Tagfahrlicht-Steuergerät; Beschleunigungssteuerungsmodul (KA24DE + Automatikgetriebe). |
| 6 | 20 | Frontscheibenwischermotor;
Frontscheibenwaschmotor; Luftsteuerung; Frontscheibenwischerschalter. |
| 7 | 7.5 | Motorsteuergerät (ECM);
Tagfahrlicht-Steuergerät. |
| 8 | 10 | ABS;
Druckschalter. |
| 9 | 10 | Airbag-Diagnosesensormodul |
| 10 | 10 | ABS |
| 11 | 10 | Kombinierter Kilometerzähler;
Kupplungssperrrelais; 4WD-Schalter; Rückfahrlichtschalter; Neutralgangschalter; CAN-Wandler; Lenkwinkelsensor; Kompass und Thermometer; Schnittstellendaten. |
| 12 | 10 | Park- und Neutralgangschalter;
Getriebesteuergerät (TCM), |
| 13 | 10 | Motorsteuergerät (ECM);
EGRC-Magnetventil; EVAP-System-Absorber-Druckregelventil; Bypass-Ventil des Vakuum-Absperrventils; Magnetventil zur Steuerung des Bypass-Ventils des Kompressors. |
| 14 | 15 | Beheizter Sauerstoffsensor |
| 15 | 10 | IACV-AAC-Ventil;.
Drosselklappenstellungssensor. |
| 16 | – | – |
| 17 | 10 | Warnblinkschalter |
| 18 | 10 | Audio;
Türspiegelschalter. |
| 19 | 15 | Lüftermotor |
| 20 | 7.5 | Reifendruckwarnsystem;
SECU. |
| 21 | – | – |
| 22 | 20 | 4-Türer-Version:
Schalter Bremslichter |
| 15 | 2-Türer-Version:
Schalter Bremslichter |
|
| 23 | 15 | Zigarettenanzünder |
| 24 | 15 | Lüftermotor |
| 25 | 20 | Heckscheibenentfeuchter-Relais |
| 26 | 7.5 | Schnittstellendaten;
Kartenlampe; Innenbeleuchtung; Reifendruckwarnsystem |
| 27 | 10 | Motorsteuergerät (ECM);
ECM-Relais, |
| 28 | 7.5 | Kombinierter Kilometerzähler;
Schlüsselschalter; Sicherheitsanzeigelampe; SECU; Getriebesteuergerät (TCM). |

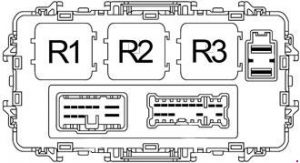

| Nummer |
Relais |
| R1 | Zubehör |
| R2 | Lüfter |
| R3 | Zündung |
Sicherungskasten im Motorraum
| Nummer |
Amp [A] |
Beschreibung |
| 29 | 7.5 | Klimaanlagenrelais;
Tagfahrlicht-Steuergerät. |
| 30 | – | – |
| 31 | 20 | VG33E, VG33ER:
Zusatzstromversorgung |
| 32 | 15 | Hupenrelais |
| 33 | 20 | VG33E, VG33ER:
Audioverstärker |
| 34 | – | – |
| 35 | 7.5 | Klimaanlagenrelais |
| 36 | 7.5 | Generator |
| 37 | 15 | Scheinwerfer rechts;
Lichtschalter; Tagfahrlicht-Steuergerät; Fahrzeugsicherheitslampenrelais. |
| 38 | 15 | Scheinwerfer links;
Lichtschalter; Tagfahrlicht-Steuergerät; Fahrzeugsicherheitslampenrelais; Fernlicht-Blinker. |
| 39 | 15 | Lichtschalter
(Positionslicht, Kennzeichenbeleuchtung) |
| 40 | 15 | VG33E, VG33ER:
Relais für Nebelscheinwerfer |
| 41 | 15 | ’99 -’04:
Audio |
| 10 | ’97 -’98:
Audio |
|
| 42 | 20 | Vorderes Presswerkzeug |
| 43 | – | – |
| 44 | – | – |
| ZA | 80 | KA24DE:
Generator; Hilfsrelais (Sicherung: „18“, „20“, „23“); Zündrelais (Sicherung: „2“, „5“, „6“, „8“, „10“, „11“), „12“, „15“); Lüfterrelais (Sicherung: „19“, „24“); Sicherung: „F“, „G“, „17“, „22“, „25“, „26“, „27“, „28“, „31“, „32“, „33“, „35“, „36“ |
| 120 | VG33E, VG33ER:
Generator; Sicherung: „F“, „G“, „J“, „31“, „32“, „33“, „35“, „36“. |
|
| b | – | – |
| bis | 40 | KA24DE:
ABS |
| 30 | VG33E, VG33ER:
ABS |
|
| re | 40 | ABS |
| mi | 40 | Zündschlüssel |
| fa | 30 | KA24DE:
SECU; Fensterheberrelais. |
| 40 | VG33E, VG33ER:
SECU; Relais für Fensterheber. |
|
| sol | – | KA24DE: – |
| 20 | VG33E, VG33ER:
Zusatzstromversorgung |
|
| H. | – | – |
| jot | – | KA24DE: – |
| 80 | VG33E, VG33ER:
Zubehörrelais (Sicherung: „18“, „20“, „23“); Zündrelais (Sicherung: „2“, „5“, „6“, „8“, „10“, „11“), „12“, „15“); Lüfterrelais (Sicherung: „19“, „24“); Sicherung: „31“, „32“, „33“, „35“, „36“. |
|
| Relais | ||
| R1 | VG33E, VG33ER:
Nebelscheinwerfer vorne |
|
| R2 | VG33E, VG33ER:
Fahrzeugsicherheitslampe |
|
| KA24DE:
Klimaanlage |
||
| R3 | VG33E, VG33ER:
Klimaanlage |
|
| KA24DE:
Hupe |
||
| R4 | VG33E, VG33ER:
Hupe |
|
| KA24DE:
Kupplungssperre (Schaltgetriebe) |
||
| KA24DE:
Parken und Neutral (Automatikgetriebe) |
||
| R5 | VG33E, VG33ER:
Kupplungssperre (Schaltgetriebe) |
|
| VG33E, VG33ER:
Park-/Neutralstellung (Automatikgetriebe) |
||
| KA24DE:
Fahrzeugsicherheitslampe |
||
Sicherungs- und Relaisplan – Nissan Frontier
Gilt für Fahrzeuge, die in den Jahren hergestellt wurden:
2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014.
Sicherungskasten in der Kabine
Der Sicherungskasten befindet sich hinter einer Abdeckung im Handschuhfach. Öffnen Sie das Handschuhfach und ziehen Sie die Abdeckung des Sicherungskastens ab, um sie zu entfernen.

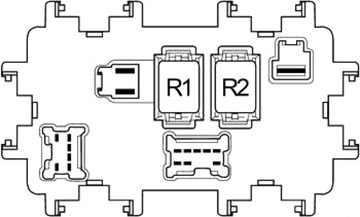

Rückseite
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| Nummer | Ampere [A] | Beschreibung |
| 1 | 10 | BCM (Karosseriesteuergerät), ECM (Motorsteuergerät) |
| 2 | – | – |
| 3 | 10 | Differentialsperren-Steuergerät, Differentialsperren-Modusschalter |
| 4 | 10 | Audio, BCM (Karosseriesteuergerät), Satellitenradio-Tuner |
| 5 | 20 | 2010-2014: Steckdose |
| 15 | 2004-2009: Konsolensteckdose | |
| 6 | 10 | Schalter für die Fernbedienung der Außenspiegel |
| 7 | 15 | 2004-2009: Steckdose vorne oben |
| 8 | 10 | Vordere Luftsteuerung, Relais des vorderen Gebläsemotors |
| 9 | – | – |
| 10 | – | – |
| 11 | – | – |
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| 12 | 10 | ASCD-Bremslichtschalter, Sitzheizungsrelais, Datenverbindungsstecker, Bremslichtschalter, Sonarsystem, Automatikgetriebe-Steuerung, Audio |
| 13 | 10 | Airbag-Diagnosesensor-Einheit, Steuergerät für die Insassenklassifizierung |
| 14 | 10 | Kombinationsinstrument, automatischer Abblendspiegel |
| 15 | 10 | Kombinationsschalter |
| 16 | 10 | Sitzheizungsrelais |
| 17 | 15 | Audioverstärker, Satellitenradio-Tuner |
| 18 | 10 | BCM (Karosseriesteuergerät), Laderaumleuchtenrelais, vordere Innen-/Kartenleuchte, Zündschlossbeleuchtung, Innenleuchte 2. Reihe, Bremskontrollsystem, Allradantrieb |
| 19 | 10 | Automatischer Abblendspiegel, Kombinationsinstrument, Datenverbindungsstecker, Differentialsperren-Steuergerät, vordere Luftsteuerung, Reifendrucküberwachungssystem |
| 20 | 10 | Bremslichtrelais, Bremslichtschalter |
| 21 | 10 | Lenkwinkelsensor, Getriebesteuergerät, BCM (Karosseriesteuergerät), Innenbeleuchtung, elektrisches Verriegelungssystem, NVIS, Fahrzeugsicherheitssystem |
| 22 | 10 | Automatikgetriebe-Gruppe |
| R1 | – | |
| R2 | Zubehör | |
Sicherungskasten Motorraum №1
Entfernen Sie die Abdeckung des Sicherungskastens, indem Sie den Haken drücken und die Abdeckung anheben.
Schema 2004-2010
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| Nummer | Ampere [A] | Beschreibung |
| 32 | 10 | Anhängerzugrelais 2 |
| 33 | – | – |
| 34 | 10 | Scheinwerfer rechts (oben) |
| 35 | 10 | Scheinwerfer links (oben) |
| 36 | 10 | Vordere Kombinationsleuchten |
| 37 | 10 | Hintere Kombinationsleuchten, Kennzeichenbeleuchtung, Schalterbeleuchtung, Anhängerzugrelais 1 |
| 38 | 10 | Rückfahrlichtrelais (Automatikgetriebe), Anhängerzugrelais 2 |
| 39 | 30 | Relais für vordere Scheibenwischer |
| 40 | 15 | Scheinwerfer links (unten), Tagfahrlichtrelais 2 |
| 41 | 15 | Scheinwerfer rechts (unten) |
| 42 | 10 | Klimaanlagenrelais |
| 43 | 15 | Relais für beheizbaren Spiegel |
| 44 | – | – |
| 45 | 10 | Tagfahrlichtrelais 1 |
| 46 | 15 | Relais für Heckscheibenentfeuchter |
| 47 | 15 | Relais für Heckscheibenentfeuchter |
| 48 | 15 | Kraftstoffpumpenrelais |
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| 49 | 10 | Automatikgetriebe-Gruppe, Kupplungssperrschalter, Sperrfreigabeschalter, Kupplungssperrfreigabereais 2 |
| 50 | 10 | ABS, Lenkwinkelsensor |
| 51 | 10 | Rückfahrlichtrelais (Automatikgetriebe), Rückfahrlichtschalter (Schaltgetriebe) |
| 52 | 20 | Drosselklappenmotorrelais |
| 53 | 20 | Motorsteuergerät (ECM), ECM-Relais, NATS-Antennenverstärker |
| 54 | 10 | Luftmassenmesser, beheizter Sauerstoffsensor |
| 55 | 15 | Einspritzdüsen |
| 56 | 20 | Vordere Nebelscheinwerfer |
| R1 | Heckscheibenentfeuchter | |
| R2 | Motorsteuergerät (ECM) | |
| R3 | Abblendlicht | |
| R4 | Vorderer Nebelscheinwerfer | |
| R5 | Starten | |
| R6 | Beheizter Spiegel | |
| R7 | Kühlerventilator (hoch) | |
| R8 | Kühlerventilator (niedrig) | |
| R9 | Zündung | |
Schema 2010-2014
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| Nummer | Ampere [A] | Beschreibung |
| 32 | 10 | Anhänger |
| 33 | – | – |
| 34 | 10 | Rechter Scheinwerfer (oben), automatisches Beleuchtungssystem, Fahrzeugsicherheitssystem |
| 35 | 10 | Linker Scheinwerfer (oben), automatisches Beleuchtungssystem, Fahrzeugsicherheitssystem |
| 36 | 10 | Vordere Kombinationsleuchten |
| 37 | 10 | Hintere Kombinationsleuchten, Kennzeichenbeleuchtung, Schalterbeleuchtung |
| 38 | 10 | Rückfahrlichtrelais (Automatikgetriebe), Anhänger |
| 39 | 30 | Relais für vordere Scheibenwischer |
| 40 | 15 | Linker Scheinwerfer (unten), Tagfahrlichtrelais 2, automatisches Beleuchtungssystem, Fahrzeugsicherheitssystem |
| 41 | 15 | Rechter Scheinwerfer (unten), automatisches Beleuchtungssystem, Fahrzeugsicherheitssystem |
| 42 | 10 | Klimaanlagenrelais |
| 43 | 15 | Relais für Spiegelheizung |
| 44 | – | – |
| 45 | 10 | Tagfahrlichtrelais 1 |
| 46 | 15 | Relais für Heckscheibenentfeuchter |
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| 47 | 15 | Relais für Heckscheibenentfeuchter |
| 48 | 15 | Kraftstoffpumpenrelais |
| 49 | 10 | Automatikgetriebe-Gruppe, Kupplungssperrschalter, Sperrfreigabeschalter, Kupplungssperrfreigabereais 2 |
| 50 | 10 | ABS |
| 51 | 10 | Rückfahrlichtrelais (Automatikgetriebe), Rückfahrlichtschalter (Schaltgetriebe), Sonarsystem, Audio |
| 52 | 20 | Relais für Drosselklappenmotorsteuerung |
| 53 | 20 | Motorsteuergerät (ECM), ECM-Relais, NVIS |
| 54 | 15 | Luftmassenmesser, beheizter Sauerstoffsensor |
| 55 | 15 | Einspritzdüsen |
| 56 | 20 | Vordere Nebelscheinwerfer |
| 57 | – | – |
| R1 | Heckscheibenentfeuchter | |
| R2 | Kühlerventilator (niedrig) | |
| R3 | Kühlerventilator (hoch) | |
| R4 | Zündung | |

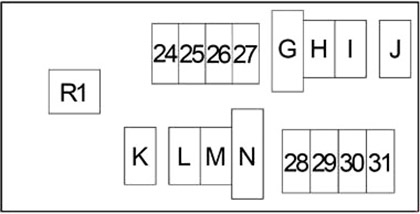

Sicherungskasten Motorraum №2
Entfernen Sie die Abdeckung des Sicherungskastens, indem Sie den Haken drücken und die Abdeckung anheben.
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| Nummer | Ampere [A] | Beschreibung |
| 24 | 15 | Relais für vorderen Gebläsemotor |
| 25 | 10 | Zündschalter |
| 26 | 20 | Steckdose vorne unten |
| 27 | 15 | Relais für vorderen Gebläsemotor |
| 28 | – | – |
| 29 | 20 | Audio |
| 30 | 15 | Generator, Hupenrelais |
| 31 | – | – |
| g | 50 | BCM (Karosseriesteuergerät), Automatikschalter 2 |
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| h | 30 | Elektrische Bremse (Anhänger) |
| i | 40 | Kühlerventilatorrelais, beheiztes Spiegelrelais |
| J | 40 | Zündschalter, Getrenntrelais 1 und Relais 2 |
| K | – | – |
| L | 30 | 2006-2014: ABS |
| 40 | 2004-2005: ABS | |
| m | 30 | Anhängerzugrelais |
| n | 40 | 2006-2014: ABS |
| 30 | 2004-2005: ABS | |
| R1 | Hupe | |
