Nissan Primera P12 (2001-2007) – Sicherungskasten
Nissan Primera P12 – Sicherungsplan
Baujahr: 2001, 2002, 2003, 2004, 2005, 2006 und 2007.

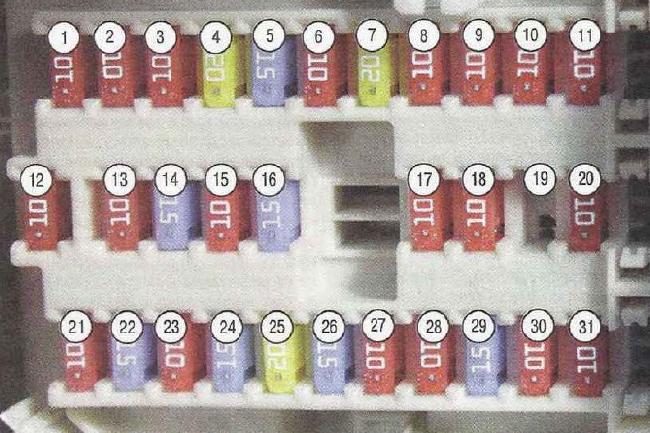

Fahrgastraum
Befindet sich im Armaturenbrett hinter der Schutzabdeckung.
Beschreibung
| 1 – 10A | Audiosystem |
| 2 – 10A | Tempomat |
| 3 – 10A | Elektrische Heckklappenbetätigung |
| 4 – 20A | Vorsicherung im Kofferraum |
| 5 – 15A | Bremslichter |
| 6 – 10A | Nebelscheinwerfer |
| 7 – 20A | Beheizbare Heckscheibe (Türscheibe) |
| 8 – 10A | Beheizbare Vordersitze |
| 9 – 10A | Tempomat |
| 10 – 10A | Stromversorgung elektronischer Geräte |
| 11 – 10A | Automatische Getriebesteuerung |
| 12 – 10A | Stromversorgung elektronischer Geräte |
| 13 – 10A | Innenbeleuchtung |
| 14 – 15A | Lüftermotor |
| 15 – 10A | Klimaanlage |
| 16 – 15A | Lüftermotor |
| 17 – 10A | Motorsteuerungssystem |
| 18 – 10A | Zusätzliches Sicherheitssystem (SRS) |
| 19 | Reserve |
| 20 – 10A | Motorsteuerungssystem |
| 21 – 10A | Elektromagnetisches Relais des Anlassers |
| 22 – 15A | Zigarettenanzünder |
| 23 – 10A | Elektrische Stellglieder für Außenspiegel |
| 24 – 15A | Elektrischer Sicherungsblock in der Mittelkonsole |
| 25 – 20A | Scheibenwischer vorne |
| 26 – 15A | Scheibenwischer vorne und Heckklappe |
| 27 – 10A | Sensoren |
| 28 – 10A | Heckscheibenwischer |
| 29 – 15A | Kraftstoffpumpe |
| 30 – 10A | Instrumententafel |
| 31 – 10A | Antiblockiersystem (ABS) |
Relais an der Vorderseite des Sicherungspaneels
Beschreibung
- Relais der Heckscheibenheizung;
- Relais des Klappenmotors;
- Relais der Nebelscheinwerfer;
- Relais des Fensterhebers;
- Relais der Schalter;
- Relais der Schalter.
Relais an der Rückseite des Sicherungspaneels
Beschreibung
- Zündrelais;
- Relais für Zusatzgeräte;
- Relais des Luftgebläses für Lüftung, Heizung und Klimaanlage
Motorraum
Sicherungskasten
Beschreibung
| 1 – 120A | Erste Hauptsicherung |
| 2 – 80A | Verbraucher mit eingeschalteter Zündung |
| 3 – 50A | Pumpenmotor des Antiblockiersystems |
| 4 – 40A | Zündschalter (Verriegelung) |
| 5 – 30A | Elektromagnetventile des Antiblockiersystems |
| 6 | Reserve |
| 7 | Reserve |
| 8 – 10A | Standlichter |
| 9 – 15A | Audiosystem |
| 10 – 10A | Motorsteuerung |
| 11 – 15A | Hupe |
| 12 | Reserve |
| 13 | Reserve |
| 14 – 15A | Abblendlicht (linker Scheinwerfer) |
| 15 – 15A | Abblendlicht (rechter Scheinwerfer) |
| 16 – 15A | Motor des Drosselklappenstellers |
| 17 – 15A | Fernlicht (linker Scheinwerfer) |
| 18 – 15A | Fernlicht (rechter Scheinwerfer) |
| 19 – 15A | Nebelscheinwerfer |
| 20 – 20A | Zündspulen |
| 21 – 80A | Zweite Hauptsicherung |
| 22 | Reserve |
| 23 – 30A | Scheinwerferbeleuchtung |
| 24 – 40A | Zweiter Kühlerlüftermotor |
| 25 – 40A | 1. Kühlerlüftermotor |
| 26 – 40A | Elektrische Fensterheber |

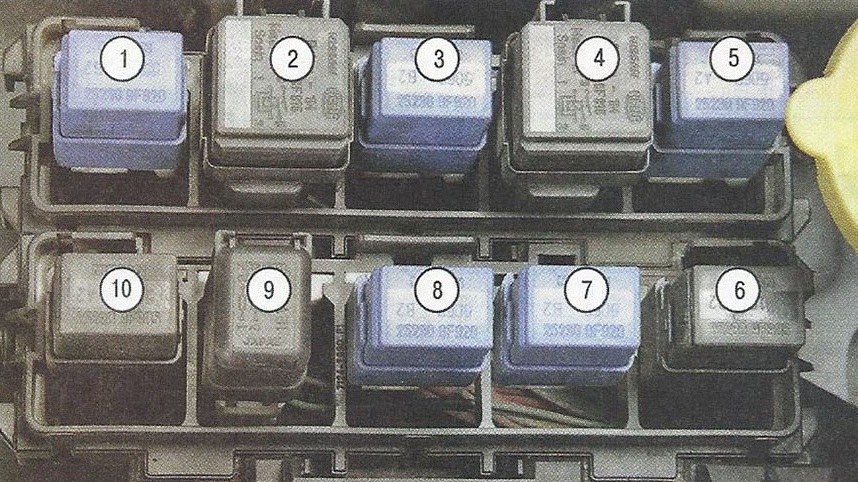

Sicherungskasten
Typ 1
Beschreibung
- Relais der Nebelscheinwerfer;
- Relais des Kühlerlüfters;
- Relais für Zusatzgeräte;
- Relais des Kühlerlüfters;
- Relais der elektromagnetischen Kupplung des Klimakompressors;
- Relais des Kühlerlüfters;
- Relais zur Aktivierung der Modi „P“ (Parken) „N“ (Neutral) des Automatikgetriebes oder Variators;
- Relais zur Aktivierung des Abblendlichts während des Tages;
- Hupenrelais;
- Relais des Kühlerlüfters.
