Nissan Teana (J32) (2008-2014) – Sicherungskasten
Sicherungs- und Relaisplan – Nissan Teana (J32)
Gilt für Fahrzeuge, die in den Jahren hergestellt wurden:
2008, 2009, 2010, 2011, 2012, 2013, 2014.

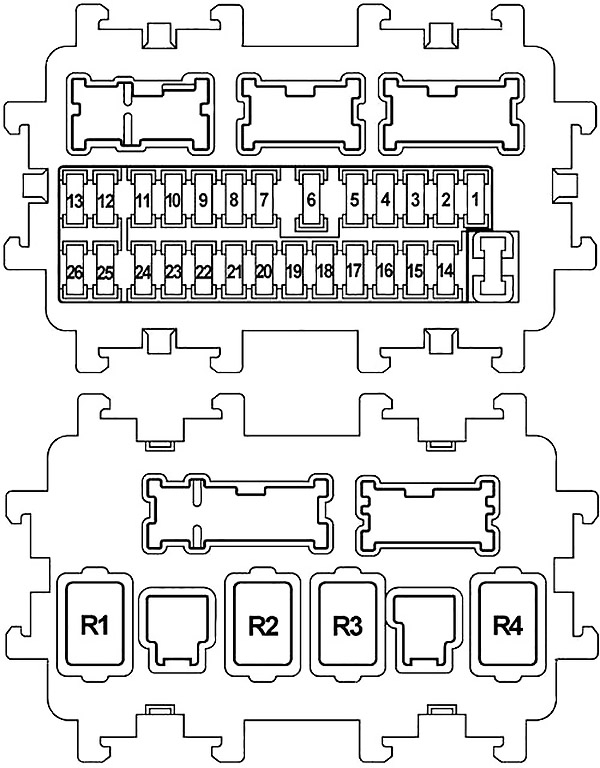

Sicherungsplan Armaturenbrett
Der Sicherungsblock befindet sich hinter der Armaturenbrettabdeckung.
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| Nummer | Ampere [A] | Beschreibung |
| 1 | 15 | Schalter beheizter Vordersitz (Fahrerseite) |
| Schalter beheizter Vordersitz (Beifahrerseite) | ||
| 2 | 10 | Airbag-Diagnosesensor-Einheit |
| 3 | 10 | ASCD-Bremslichtschalter Bremslichtschalter |
| Motor für linke Scheinwerfereinstellung | ||
| Motor für rechte Scheinwerfereinstellung | ||
| Elektromagnetisches Ventil zur elektronisch gesteuerten Motorlagerkontrolle | ||
| Datenverbindungsstecker | ||
| Klimaanzeige | ||
| Lenkwinkelsensor | ||
| Automatische Klimaanlagenverstärkung. | ||
| Servolenkungssystem-Steuerung Klimaanlagensteuerung | ||
| BCM | ||
| Ionizer | ||
| Schalter beheizter Vordersitz (Fahrerseite) | ||
| Schalter beheizter Vordersitz (Beifahrerseite) | ||
| Schalter belüfteter Vordersitz (Fahrerseite) | ||
| Schalter belüfteter Vordersitz (Beifahrerseite) | ||
| Gassensor | ||
| Automatische Nivellierungseinheit Hecksonnenblenden-Einheit | ||
| Steuerung belüfteter Vordersitz (Beifahrerseite) | ||
| Steuerung belüfteter Vordersitz (Fahrerseite) | ||
| Steuerung Belüftung Rücksitz links | ||
| Schalter Heizung Rücksitz links | ||
| Schalter Belüftung Rücksitz links | ||
| Steuerung Belüftung Rücksitz rechts | ||
| Schalter belüfteter Rücksitz rechts | ||
| 4 | 10 | Kombinierter Tachometer |
| AV-Steuereinheit | ||
| Rückfahrlichtrelais | ||
| Park-/Neutralstellungsschalter | ||
| 5 | 10 | Relais zum Öffnen des Tankdeckels |
| 6 | 10 | Intelligenter Schlüsselwarnsummer |
| Datenverbindungsstecker | ||
| Automatische Klimaanlagenverstärkung | ||
| Schlüsseleinführung | ||
| 7 | 10 | BCM |
| Bremslichtschalter | ||
| 8 | – | Nicht verwendet |
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| 9 | 10 | Schlüsselsperre |
| Zündschalter mit Taste | ||
| 10 | 10 | BCM |
| Sitzspeicherschalter | ||
| 11 | 10 | TCM |
| TCM | ||
| Kombinierter Kilometerzähler | ||
| 12 | – | Ersatzsicherung |
| 13 | – | Ersatzsicherung |
| 14 | – | Nicht verwendet |
| 15 | 10 | Außenspiegel (Fahrerseite) Enteiser |
| Außenspiegel (Beifahrerseite) Enteiser | ||
| Automatische Klimaanlagenverstärkung. | ||
| 16 | – | Nicht verwendet |
| 17 | 20 | Kondensator |
| 18 | – | Nicht verwendet |
| 19 | – | Nicht verwendet |
| 20 | 15 | Vorsicherung |
| 21 | 10 | Audioeinheit |
| Anzeige | ||
| Automatische Klimaanlagenverstärkung. | ||
| BCM | ||
| Multifunktionsschalter | ||
| Audio-Display | ||
| AV-Einheit | ||
| DVD-Player | ||
| Bose-Verstärker | ||
| Kamerasteuerungseinheit | ||
| Navi-Steuerungseinheit | ||
| Hinterer Steuerschalter | ||
| Fernbedienungsschalter für Außenspiegel | ||
| 22 | 15 | Vorsicherung |
| 23 | 15 | Lüfterrelais |
| 24 | 15 | Lüfterrelais |
| 25 | – | Ersatzsicherung |
| 26 | – | Nicht verwendet |
| R1 | Zündrelais | |
| R2 | Relais Heckscheibenheizung | |
| R3 | Zubehörrelais | |
| R4 | Lüfterrelais | |
Sicherungen Motorraum

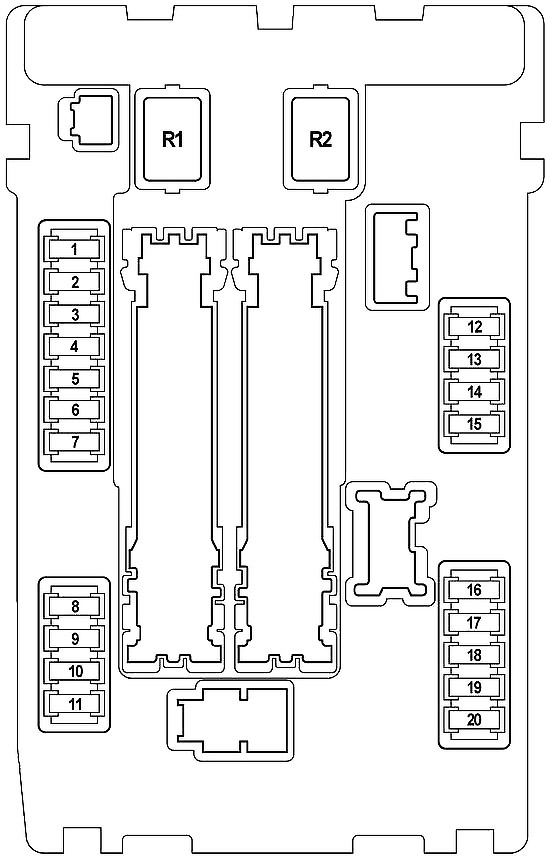

Sicherungsplan Nr. 1 (IPDM E/R)
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| Nummer | Ampere [A] | Beschreibung |
| 1 | 15 | Kraftstoffpumpenrelais |
| Kraftstoffstandsensor und Kraftstoffpumpe | ||
| Kondensator | ||
| 2 | 10 | Kühlerlüfterrelais-2 |
| Kühlerlüfterrelais-3 | ||
| Park-/Neutralstellungsschalter | ||
| 3 | 10 | Zusätzlicher Geschwindigkeitssensor |
| TCM | ||
| TCM | ||
| Hauptgeschwindigkeitssensor | ||
| 4 | 10 | Kraftstoffeinspritzdüse Nr. 1 |
| Kraftstoffeinspritzdüse Nr. 2 | ||
| Kraftstoffeinspritzdüse Nr. 3 | ||
| Kraftstoffeinspritzdüse Nr. 4 | ||
| Kraftstoffeinspritzdüse Nr. 5 | ||
| Kraftstoffeinspritzdüse Nr. 6 | ||
| ECM | ||
| 5 | 10 | Neigungssensor |
| ABS-Aktuator und elektronische Einheit (Steuergerät) | ||
| 6 | 15 | Luft-Kraftstoff-Verhältnis-Sensor (A/F) 1 (Bank 1) |
| Luft-Kraftstoff-Verhältnis-Sensor (A/F) 1 (Bank 2) | ||
| H02S2 (Bank 1, 2) | ||
| 7 | 10 | Waschpumpe |
| 8 | 10 | Lenksperrenrelais |
| Lenksperren-Einheit | ||
| 9 | 10 | Klimaanlagenrelais |
| Kompressor | ||
| 10 | 15 | Elektromagnetisches Ventil Vias-Steuerung 1 |
| Elektromagnetisches Ventil Vias-Steuerung 2 | ||
| Elektromagnetisches Ventil zur Steuerung der Einlassventilverteilung (Bank 1) | ||
| Elektromagnetisches Ventil zur Steuerung der Einlassventilverteilung (Bank 1) | ||
| Kondensator | ||
| Zündspule Nr. 1 (mit Leistungstransistor) | ||
| Zündspule Nr. 2 (mit Leistungstransistor) | ||
| Zündspule Nr. 3 (mit Leistungstransistor) | ||
| Zündspule Nr. 4 (mit Leistungstransistor) | ||
| Zündspule Nr. 5 (mit Leistungstransistor) | ||
| Zündspule Nr. 6 (mit Leistungstransistor) | ||
| ECM | ||
| Luftmassenmesser | ||
| Elektromagnetisches Ventil zur Steuerung des Dampfabsorbervolumens | ||
| 11 | 15 | Relais des Drosselklappenstellmotors |
| ECM | ||
| 12 | 10 | Motor für linke Scheinwerfereinstellung |
| Motor für rechte Scheinwerfereinstellung | ||
| Integrierter linker Frontscheinwerfer – Standlicht | ||
| Integrierter rechter Frontscheinwerfer – Standlicht | ||
| 13 | 10 | Integrierter rechter Rückscheinwerfer – Rücklicht |
| Integrierter linker Rückscheinwerfer – Rücklicht |
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| Schalter Heckscheibenrollo (hinten) | ||
| Hinterer Steuerschalter | ||
| Schalter Sitzheizung hinten links | ||
| Schalter Sitzbelüftung hinten links | ||
| Schalter Sitzheizung hinten rechts | ||
| Schalter Sitzbelüftung hinten rechts | ||
| Kennzeichenleuchte links | ||
| Kennzeichenleuchte rechts | ||
| Atmosphärenlampe hintere Türstütze (links) | ||
| VDC-Schalter | ||
| Scheinwerfereinstellschalter | ||
| Handschuhfachbeleuchtung | ||
| Klimaanzeige | ||
| Kofferraumöffnungsschalter | ||
| Kombinationsschalter (Spiralkabel) | ||
| Notschalter | ||
| Audioeinheit | ||
| Beleuchtung der Bedieneinheit | ||
| Klimaanlagensteuerung | ||
| Multifunktionsschalter | ||
| Audio-Display | ||
| AV-Steuereinheit | ||
| Schalter beheizter Vordersitz (Fahrerseite) | ||
| Schalter beheizter Vordersitz (Beifahrerseite) | ||
| Schalter beheizter Vordersitz (Fahrerseite) | ||
| Schalter beheizter Vordersitz (Beifahrerseite) | ||
| Schalter belüfteter Vordersitz (Fahrerseite) | ||
| Schalter belüfteter Vordersitz (Beifahrerseite) | ||
| Hinterer Sonnenrolloschalter (vorne) | ||
| DVD-Player | ||
| Automatische Nivellierungseinheit | ||
| Navi-Steuerungseinheit | ||
| Kartenlicht | ||
| Fernbedienungsschalter für Außenspiegel | ||
| Atmosphärenlampe vordere Türstütze (Beifahrerseite) | ||
| Atmosphärenlampe hintere Türstütze (RH) | ||
| 14 | 10 | Scheinwerfer Fernlicht links |
| 15 | 10 | Scheinwerfer Fernlicht rechts |
| 16 | 15 | Integrierter linker Frontscheinwerfer – Scheinwerfer LO (LH) |
| 17 | 15 | Integrierter rechter Frontscheinwerfer – Scheinwerfer LO (RH) |
| 18 | 15 | Relais Nebelscheinwerfer |
| Nebelscheinwerfer links | ||
| Nebelscheinwerfer rechts | ||
| 19 | – | Nicht verwendet |
| 20 | 30 | Relais Frontscheibenwischer |
| Relais Frontscheibenwischer hohe Stufe | ||
| Frontscheibenwischermotor | ||
| R1 | Kühlerlüfterrelais-1 | |
| R2 | Relais Anlassersteuerung | |

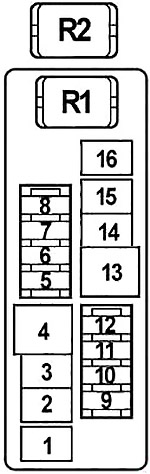

Sicherungsplan Nr. 2
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| Nummer | Ampere [A] | Beschreibung |
| 1 | 40 | Kühlerlüftermotor-1 |
| 2 | 40 | IPDM E/R |
| Sicherung: 1,2,3,4 (Sicherungen im Armaturenbrett) | ||
| Zündrelais | ||
| Sicherungskasten | ||
| 3 | 40 | Kühlerlüfterrelais-2 |
| Kühlerlüfterrelais-3 | ||
| 4 | 40 | Scheinwerferwaschdüsenrelais |
| Scheinwerferwaschdüsenpumpe | ||
| 5 | 15 | Steuerung der hinteren Belüftung (linke Seite) |
| Steuerung der hinteren Belüftung (rechte Seite) | ||
| 6 | 15 | Hupenrelais |
| Hupe | ||
| 7 | 10 | Lichtmaschine |
| Diebstahlwarnhupenrelais | ||
| 8 | 15 | Steuerung des vorderen belüfteten Sitzes (Fahrerseite) |
| Steuerung des vorderen belüfteten Sitzes (Beifahrerseite) |
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| 9 | – | Nicht verwendet |
| 10 | 15 | Bose-Verstärker |
| 11 | 15 | Bose-Verstärker |
| 12 | 15 | Audioeinheit |
| Display | ||
| Audio-Display | ||
| AV-Steuergerät | ||
| DVD-Player | ||
| Kamera-Steuergerät | ||
| Navi-Steuergerät | ||
| 13 | 40 | BCM |
| Bremskreis | ||
| 14 | 40 | ABS |
| 15 | 30 | ABS |
| 16 | 50 | VDC |
| R1 | Hupenrelais | |
| R2 | Kühlerlüftermotorrelais | |

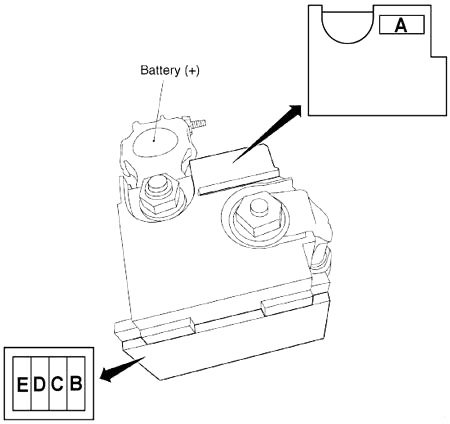

Sicherungskasten am Pluspol der Batterie
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| A | 250 | Anlassermotor |
| Lichtmaschine | ||
| Sicherung: B, C | ||
| B | 100 | Sicherungskasten im Motorraum (Nr. 2) |
| C | 60 | Relais der Nebelscheinwerfer |
| Relais der Fernscheinwerfer | ||
| Relais der Abblendscheinwerfer | ||
| Relais der Rückleuchte | ||
| Sicherung: 18, 20 (Sicherungskasten im Motorraum (Nr. 1)) | ||
| D | 100 | Lüfterrelais |
| Relais der Heckscheibenheizung | ||
| Sicherung: 5, 6, 7, 9, 10, 11 (Sicherungen im Armaturenbrett) | ||
| E | 80 | Zündrelais |
| Sicherung: 8, 9, 10, 11 (Sicherungskasten im Motorraum (Nr. 1)) |
