Nissan Navara D22 (1997-2004) – Sicherungskasten
Nissan Navara (1997-2004) – Sicherungskastenbelegung
Baujahr: 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010.
Die Sicherung des Zigarettenanzünders (Steckdose) im Nissan Navara (1997-2004) ist die Sicherung F17 im Sicherungskasten.

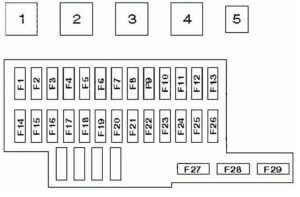

Sicherungskasten im Fahrgastraum
Er befindet sich auf der rechten Seite des Handschuhfachs, hinter der Schutzabdeckung.
| Nr | Ampere [A] | Beschreibung |
|---|---|---|
| 1 | Hauptstromkreise des Anlasserrelais 1 | |
| 2 | Hilfsrelais des Anlasserstromkreises | |
| 3 | Hauptstromkreise des Anlasserrelais 2 | |
| 4 | Fensterheberrelais | |
| 5 | Thermosicherung (Zentralverriegelung) | |
| F1 | 20A | Heckscheibenheizung |
| F2 | 10 A | Antiblockiersystem (ABS);
Bremslichter. |
| F3 | 10 A | Innenbeleuchtung;
Nebelscheinwerfer. |
| F4 | – | – |
| F5 | 10 A | Licht- und Alarmschalter |
| F6 | 10 A | Klimaanlage;
Diebstahlsicherung; Audioantenne; Automatisches Getriebesteuerungssystem; Uhr; Diagnoseanschluss; Wegfahrsperre; Instrumententafel; Zentralverriegelung mit Fernbedienung; Fahrzeuggeschwindigkeitssensor. |
| F7 | 10 A | Audiosystem;
Audioantenne. |
| F8 | 10 A | Sitzheizung |
| F9 | – | – |
| F10 | 10 A | Licht- und Alarmschalter |
| F11 | 10 A | SRS-System (Airbag);
Automatikgetriebesystem; Ladesystem; Tagfahrlicht; Motorsteuerungs-Fehlerlampe; Wegfahrsperre; Instrumententafel; Kilometerzähler und Anzeigen; Rückfahrlichter; Fahrzeuggeschwindigkeitssensor; Blinker. |
| F12 | 10 A | ABS-System;
Akustisches Warnsignal / Summer; Automatikgetriebe; Diagnoseanschluss; Tagfahrlicht; Hauptscheinwerfer; Fernlicht; Elektrische Fensterheber; Motorheizungsanschluss; Beheizbare Außenspiegel; Heckscheibenheizung; Fernbedienung der Zentralverriegelung. |
| F13 | 10 A | Leerlaufluftregelventil (einige Modelle);
Klimaanlage; Kühlerlüfterrelais. |
| F14 | – | – |
| F15 | 15A | Heizung / Klimaanlage |
| F 16 | 15A | Heizung / Klimaanlage |
| F17 | 15A | Zigarettenanzünder |
| F18 | 20A | Scheinwerferwaschanlage |
| F19 | 10 A | Beheizbare Außenspiegel |
| F20 | 10 A | Tagfahrlicht;
Elektronische Motorsteuerung (Startsignal). |
| F21 | 10 A | Motorsteuerungssystem;
Wegfahrsperre. |
| F22 | 15A | Motorsteuerungssystem;
Kraftstoffpumpenrelais. |
| F23 | 15A | Motorsteuerungssystem (ZD30) |
| F24 | 10 A | Airbag |
| F25 | 10 A | Motorsteuerung |
| F26 | 20A | Scheibenwischer und Scheibenwaschanlage vorne |
| F27 | 10 A | Akustische Warnung / Summer;
Lichtregler, vorne / hinten (links); Kennzeichenbeleuchtung links; Schalterbeleuchtung. |
| F28 | 10 A | Standlichter vorne / hinten (rechts);
Kennzeichenbeleuchtung rechts. |
| F29 | – | – |

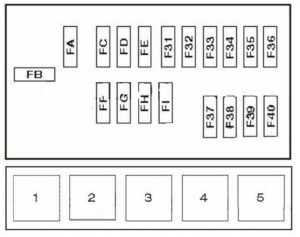

Sicherungskastenbelegung im Motorraum
Die Sicherungskastenbelegung befindet sich im Motorraum (auf der rechten Seite).
| Nr | Ampere [A] | Beschreibung |
|---|---|---|
| FA | 80A / 100A | Batteriestromverteilung (80A-Benzin, 100A-Diesel) |
| FB | 60A / 80A | Glühkerzen (Motor 60A-YD, 80A-höherer Motor YD) |
| FC | 40A | Zentralverriegelung;
Elektrische Fensterheber. |
| FD | 30A | Kühlerlüftermotor |
| FE | – | – |
| FF | 40A | Zündung |
| FG | 30A | Antiblockiersystem (ABS) |
| FH | 30A | Antiblockiersystem (ABS) |
| FI | 30A | Kombischalter, Tagfahrlicht |
| F31 | 10 A | Ladesystem |
| F32 | 10 A | Hupe |
| F33 | 10 A | Motorsteuerungssystem;
Wegfahrsperre (Benzin). |
| F34 | – | – |
| F35 | 10 A | Motorsteuerungssystem (Diesel) |
| F36 | 20A | Motorsteuerungssystem;
Wegfahrsperre (Diesel). |
| F37 | 15A | Kombischalter;
Tagfahrlicht; Abblendlicht / Fernlicht; Hauptscheinwerfer; Nebelscheinwerfer. |
| F38 | 15A | Kombischalter;
Tagfahrlicht; Abblendlicht / Fernlicht; Hauptscheinwerfer. |
| F39 | 10 A | Verstärkersystem |
| F40 | 15A | Nebelscheinwerfer (einige Modelle) |
| Relais | ||
| 1 | Kühlerlüfterrelais | |
| 2 | Relais der elektromagnetischen Kupplung des Klimakompressors | |
| 3 | Hupenrelais | |
| 4 | Anlassersperrrelais („P“ / „N“) | |
| 5 | Relais des Motorsteuerungssystems | |
