Nissan Murano Z51 (2009-2014) – Sicherungskasten
Sicherungs- und Relaisplan – Nissan Murano Z51
Gilt für Fahrzeuge, die in den Jahren hergestellt wurden:
2009, 2010, 2011, 2012, 2013, 2014.
Die Sicherungen des Zigarettenanzünders (Steckdosen) im Nissan Murano sind die Sicherungen Nr. 18 (Zigarettenanzünder) und Nr. 20 (Steckdose vorne) im Sicherungskasten des Armaturenbretts.
Sicherungskasten Armaturenbrett
Der Sicherungskasten befindet sich hinter der Abdeckung am Armaturenbrett auf der Fahrerseite.
Retro
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| Nummer | Ampere [A] | Beschreibung |
| 1 | 15 | Beheizter Vordersitz |
| 2 | 10 | Airbag-Diagnosesensoreinheit |
| 3 | 10 | Automatische Heckklappensteuerung, ASCD-Bremslichtschalter, Bremslichtschalter, Scheinwerfereinstellmotor, Motorlager-Steuermagnetventil, Datenverbindungskonnektor, Lenkwinkelsensor, Klimaanlagenverstärker, Sitzheizungsrelais, Servolenkungssteuerung, BCM (Karosseriesteuergerät), Navi-Steuergerät, optionaler Stecker, Video-Splitter, automatischer Abblendspiegel, automatische Nivelliereinheit |
| 4 | 10 | Kombinierter Tachometer, Rückfahrlichtrelais |
| 5 | 10 | Kraftstoffklappenöffnungsrelais |
| 6 | 10 | Intelligenter Schlüsselwarnsummer, Datenverbindungskonnektor, Klimaanlagenverstärker, automatische Heckklappensteuerung, automatischer Heckklappenwarnsummer, Fahrzeugneigungssensor, Sirenensteuergerät, Rückenlehnen-Rückstellsteuergerät, Licht- und Regensensor |
| 7 | 10 | Bremslichtschalter, BCM (Karosseriesteuergerät) |
| 8 | – | Nicht verwendet |
| 9 | 10 | Schlüsselzugang, Sicherheitsleuchte, Zündschalter |
| 10 | 10 | Sitzspeicherschalter, BCM (Karosseriesteuergerät) |
| 11 | 10 | Kombinierter Tachometer, Getriebesteuergerät (TCM) |
| 12 | – | Nicht verwendet |
| 13 | 10 | Außenspiegelheizung, Klimaanlagenverstärker |
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| 14 | 20 | Heckscheibenheizung |
| 15 | 20 | Heckscheibenheizung |
| 16 | – | Nicht verwendet |
| 17 | – | Nicht verwendet |
| 18 | 15 | Zigarettenanzünder |
| 19 | 10 | Audio, Frontdisplay, Klimaanlagenverstärker, Heckdisplay, Navi-Steuergerät, DVD-Player, Video-Verteiler, Kamerasteuergerät, Steckdosenrelais, BCM (Karosseriesteuergerät), Multifunktionsschalter, Türspiegel-Fernbedienungsschalter |
| 20 | 15 | Vordere Steckdose |
| 21 | 15 | Gebläsemotor |
| 22 | 15 | Gebläsemotor |

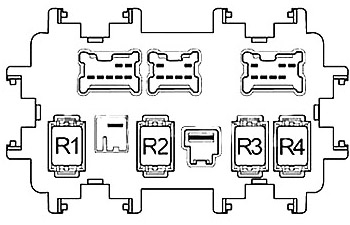

| Relais | ||
| R1 | Zündung | |
| R2 | Heckscheibenheizung | |
| R3 | Zubehör | |
| R4 | Frontlüfter |

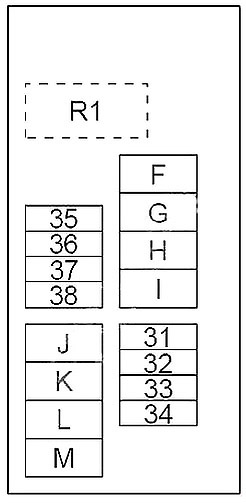

Sicherungsplan Motorraum
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| Nummer | Ampere [A] | Beschreibung |
| 23 | 15 | BOSE-Verstärker |
| 24 | 15 | BOSE-Verstärker |
| 25 | 15 | Subwoofer |
| 31 | 20 | Optionaler Stecker |
| 32 | 15 | Steuergerät für die Rückstellung der hinteren Rückenlehne |
| 33 | 20 | Steckdosenrelais |
| 34 | 20 | Sitzheizungsrelais |
| 35 | 20 | Audio, Frontdisplay, Heckdisplay, Navi-Steuergerät, DVD-Player, Video-Verteiler, Kamerasteuergerät |
| 36 | 15 | 4WD-Steuergerät |
| 37 | 10 | Hupenrelais |
| 38 | 15 | Generator, Fahrzeugsicherheits-Hupenrelais |
| F | 40 | ABS |
| g | 40 | ABS |
| h | – | Nicht verwendet |
| i | 50 | Zündrelais (Sicherungen 1, 2, 3, 4), IPDM E/R |
| J | 40 | Automatischer Schalter (Steuergerät für die automatische Verriegelung der Heckklappe) |
| K | 40 | Kühlerlüfterrelais 2, Kühlerlüfterrelais 3 |
| L | 40 | BCM (Karosseriesteuergerät), automatischer Schalter (Positionierungssteuergerät, Fahrersitzsteuerung, Lordosenstützschalter) |
| m | 40 | Kühlerlüftermotor 1 |
| 41 | 15 | Kraftstoffpumpenrelais |
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| 42 | 10 | Kühlerlüfterrelais 2, Kühlerlüfterrelais 3 |
| 43 | 10 | Zusätzlicher Geschwindigkeitssensor, Getriebesteuergerät (TCM) |
| 44 | 10 | Einspritzdüsen, Motorsteuergerät (ECM) |
| 45 | 10 | ABS, 4WD-Steuergerät |
| 46 | 15 | Luft-Kraftstoff-Verhältnis-Sensor, beheizter Sauerstoffsensor |
| 47 | 10 | Kombinationsschalter |
| 48 | 10 | Lenkungsverriegelungsrelais |
| 49 | 10 | Klimaanlagenrelais |
| 50 | 15 | Motorsteuergerät-Relais (VIAS-Steuermagnet, Ventilations-Steuermagnetventil, Kondensator, Zündspulen, Motorsteuergerät, Luftmassenmesser, EVAP-Absorber-Ventilationsvolumen-Steuermagnetventil) |
| 51 | 15 | Drosselklappenmotorrelais |
| 52 | 10 | Bremslicht |
| 53 | 10 | Heckkombinationsleuchte, Kennzeichenleuchte, zentrale Ambientebeleuchtung, Kartenleuchte, Schalter für beheizten Vordersitz, Schalter für beheizten Rücksitz, Optionsanschluss, ESP-Schalter, 4WD-Sperrschalter, Aschenbecherbeleuchtung, Armaturenbrettbeleuchtung, Handschuhfachbeleuchtung, Kombinationsschalter (Spiralkabel), Notschalter, Lenkungsgerätebeleuchtung, automatischer Hauptschalter Heckklappe, automatischer Schalter 8ack-Tür, Rückstellschalter vorne, Multifunktionsschalter, Navi-Steuergerät, DVD-Player, Außenspiegel-Fernbedienungsschalter, Beleuchtung des vorderen Türgriffs, automatische Nivellierung – Steuergerät |
| 54 | 10 | Fernlicht (links) |
| 55 | 10 | Fernlicht (rechts) |
| 56 | 15 | Abblendlicht (links) |
| 57 | 15 | Abblendlicht (rechts) |
| 58 | 15 | Relais für Nebelscheinwerfer vorne |
| 59 | 10 | Tagfahrlichtrelais |
| 60 | 30 | Relais für Scheibenwischer vorne |
| 61 | 40 | Relais für Scheinwerferwaschanlage |
| R1 | – | Hupenrelais |
Sicherungsblock (Hauptsicherungen)
Befindet sich am Pluspol der Batterie
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| A | 250 | Generator, Start, Sicherungen B, C |
| B | 100 | Sicherungen F, G, I, J, K, L, M, 31, 32, 33, 34, 35, 36, 37, 38 |
| C | 60 | Scheinwerferrelais (Sicherungen 54, 55), Nebelscheinwerferrelais (Sicherungen 56, 57), Rücklichtrelais (Sicherungen 52, 53), Sicherungen 58, 59, 60 |
| D | 100 | Zubehörrelais (Sicherungen 18, 19, 20), Heckscheibenheizungsrelais (Sicherungen 13, 14, 15), Lüfterrelais (Sicherungen 21, 22), Sicherungen 5, 6, 7, 9, 10, 11, 23, 24, 25, 61 |
| E | 80 | Zündrelais (Sicherungen 41, 42, 43, 44, 45, 46, 47), Sicherungen 48, 49, 50, 51 |
Über Nissan Murano Z51 (2009-2014)
Der Nissan Murano Z51, hergestellt zwischen 2009 und 2014, ist ein elegantes SUV, das stilvolles Design mit leistungsstarken Motoroptionen kombiniert. Dieses Modell ist bekannt für seine komfortable Fahrt und den geräumigen Innenraum, was es ideal für Familienausflüge und den täglichen Pendelverkehr macht. Der Murano Z51 bietet mehrere Motorisierungsoptionen, darunter den beliebten 3,5-Liter-V6-Motor, der ausreichend Leistung und Zuverlässigkeit bietet. Der Innenraum des Fahrzeugs ist mit modernen Technologien und hochwertigen Materialien ausgestattet, was den Gesamtkomfort und das Fahrerlebnis verbessert.
Sicherungskastenplan Nissan Murano Z51
Diese Seite zeigt den Sicherungskastenplan für den Nissan Murano Z51, der für die ordnungsgemäße Wartung und Reparatur des Fahrzeugs unerlässlich ist. Der Sicherungskasten befindet sich bei diesem Modell normalerweise unter dem Armaturenbrett auf der Fahrerseite und im Motorraum. Die Diagramme auf dieser Seite zeigen die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Beim Austausch von Sicherungen ist es immer wichtig, Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden an den elektrischen Systemen zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement für die Sicherheit und Funktionalität des Fahrzeugs, daher ist es wichtig, einen Überblick über seine Konfiguration zu haben.
