Toyota FJ Cruiser (2006-2017) – Sicherungskasten

In diesem Artikel finden Sie Sicherungskastendiagramme für den Toyota FJ Cruiser (2006–2017), erfahren, wo sich die Sicherungstafeln im Fahrzeug befinden, und erhalten detaillierte Informationen zur Belegung und Anordnung jeder Sicherung.

Sicherungs- und Relaisplan – Toyota FJ Cruiser

Gilt für Fahrzeuge, die in den Jahren hergestellt wurden:

2006, 2007.

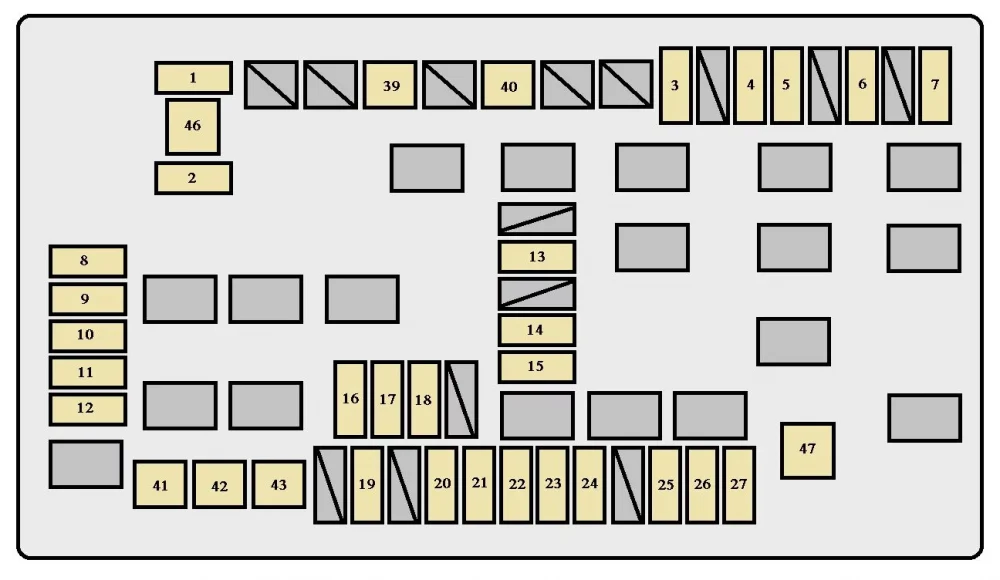

Motorraum

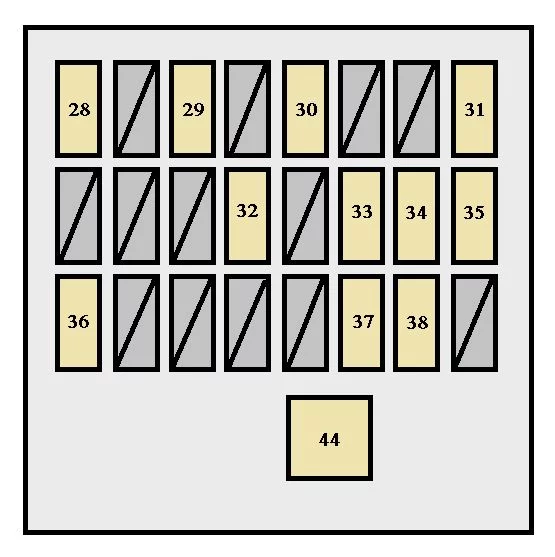

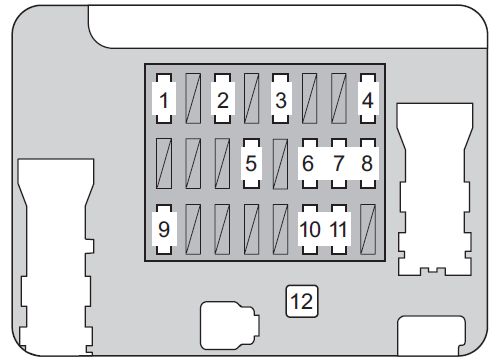

Instrumententafel

Motorraum

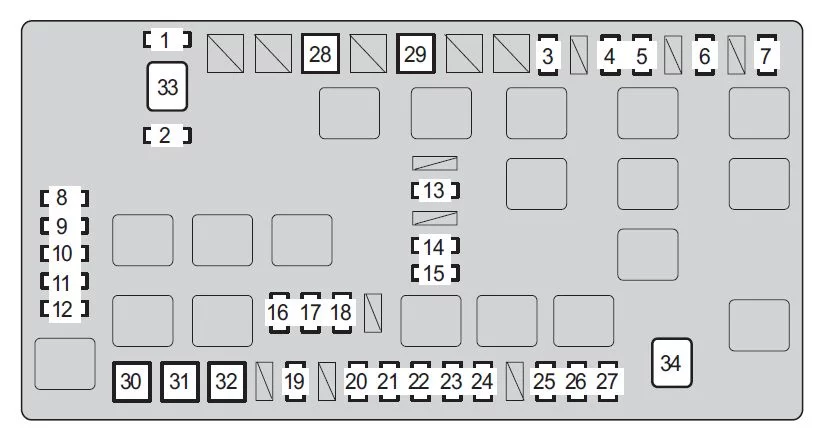

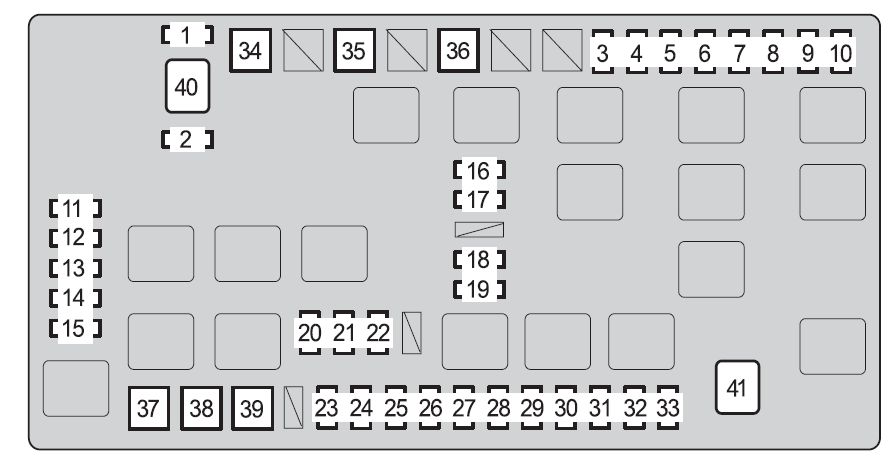

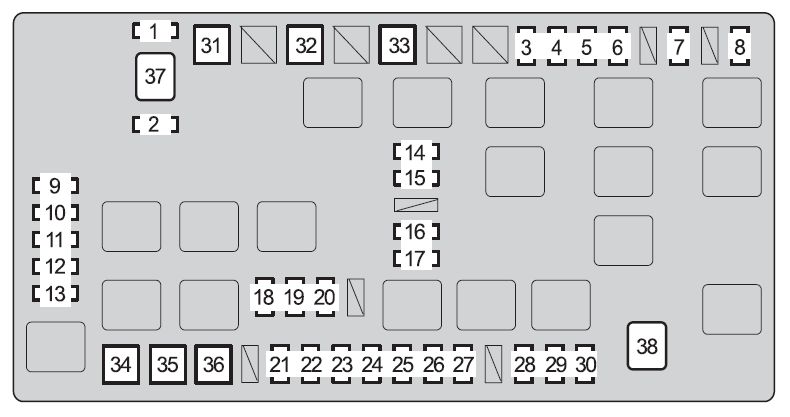

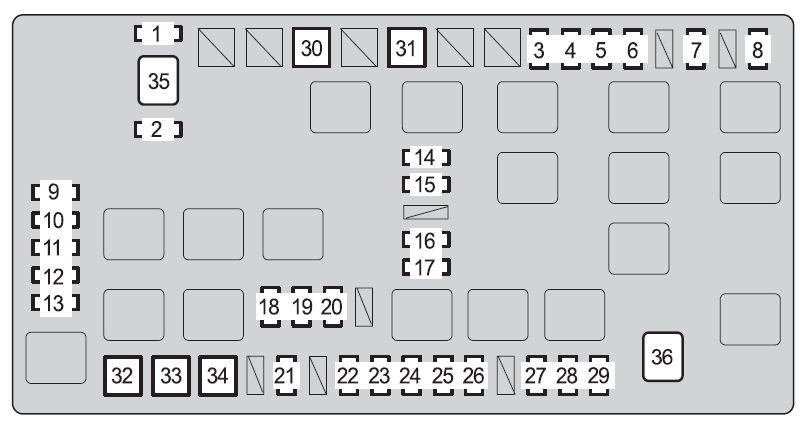

Sicherungen (Typ A)

Nummer	Ampere [A]	Beschreibung
1	10	Reservesicherung
2	15	Reservesicherung
3	15	Anhängerleuchten
4	15	Feld-Scheinwerfer
5	10	Bremslichter, hohe Bremsleuchte, Antiblockiersystem, Traktionskontrollsystem, aktives Traktionskontrollsystem, Fahrzeugstabilitätssystem, „AUTO LSD“-System, Mehrpunkt-/Sequenzial-Einspritzsystem, Getriebesperrsystem
6	15	Abblendlicht-Scheinwerfer
7	7,5	On-Board-Diagnosesystem
8	10	Rechter Scheinwerfer (Abblendlicht) (Fahrzeuge mit Tagfahrlicht), rechter Scheinwerfer (Fahrzeuge ohne Tagfahrlicht)
9	10	Linker Scheinwerfer (Abblendlicht) (Fahrzeuge mit Tagfahrlicht), linker Scheinwerfer (Fahrzeuge ohne Tagfahrlicht)
10	10	Rechter Scheinwerfer (Fernlicht)
11	10	Linker Scheinwerfer (Fernlicht)
12	10	Mehrpunkt-/Sequenzial-Einspritzsystem
13	7,5	Tagfahrlichtsystem
14	30	Heckscheibenheizung
15	7,5	Mehrpunkt-/Sequenzial-Einspritzsystem
16	10	Innenbeleuchtung, Kofferraumbeleuchtung, Uhr, Zubehörzähler, Zähler und Manometer
17	20	Audiosystem
18	10	Klimaanlage, Multiplex-Kommunikationssystem, SRS-Airbagsystem, Klassifizierungssystem für Frontpassagiere

19	7,5	Ladesystem
20	10	Hupe
21	15	Mehrpunkt-/Sequenzial-Einspritzsystem
22	15	Blinker, Warnblinkanlage
23	10	Mehrpunkt-/Sequenzial-Einspritzsystem, elektronisches Drosselklappensteuerungssystem
24	20	Sicherung „EFI NO.2“, Mehrpunkt-/Sequenzial-Einspritzsystem
25	20	Türverriegelungssystem, Multiplex-Kommunikationssystem
26	15	Anhängerkupplung
27	20	Audiosystem
28	10	Mehrpunkt-/Sequenzial-Einspritzsystem, Antiblockiersystem, Fahrzeugstabilitätssystem, Traktionskontrollsystem, aktives Traktionskontrollsystem, SRS-Airbagsystem, Klassifizierungssystem für Frontpassagiere
29	7,5	Sender und Messgerät
30	30	Scheibenwischer und Scheibenwaschanlage
31	20	Allradantrieb, Hinterachsdifferenzialsperrsystem
32	15	Steckdose
33	15	Heckscheibenwischer und -waschanlage, Multiplex-Kommunikationssystem
34	10	Antiblockiersystem, Fahrzeugstabilitätssystem, Traktionskontrollsystem, aktives Traktionskontrollsystem, „AUTO LSD“-System, Mehrpunkt-/Sequenzial-Einspritzsystem, Tempomat, Heckklappenverriegelungssystem, Getriebesperrsystem, Multiplex-Kommunikationssystem
35	15	Blinker, Klimaanlage, Ladesystem, Kupplungsstart-Deaktivierungsschalter, Antiblockiersystem, Traktionskontrollsystem, aktives Traktionskontrollsystem, Fahrzeugstabilitätssystem, „AUTO LSD“-System, Rückfahrlichter, intuitive Parkhilfe, Hinterachsdifferenzialsperrsystem, Steckdose, Zubehöranzeige, Sender und Anzeige
36	7,5	Startsystem, Kupplungsstart-Deaktivierungsschalter, Steckdose
37	10	Rücklichter, Kennzeichenbeleuchtung, Standlichter, Instrumentenbeleuchtung, Beleuchtung
38	7,5	Getriebesperrsystem, Außenspiegel, Audiosystem, Steckdose, Uhr, Zubehöranzeige, Multiplex-Kommunikationssystem

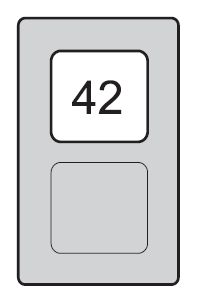

Sicherungen (Typ B)

Nummer	Ampere [A]	Beschreibung
39	50	Sicherungen „ACC“, „ECU-IG“, „IG1“, „PR WSH“, „FR WIP-WSH“, „4WD/DIFF“ und „STA“
40	50	„CODA“, „USCITA PWR“, „POTENZA“
41	40	Antiblockiersystem, Fahrzeugstabilitätssystem, Traktionskontrollsystem, aktives Traktionskontrollsystem, „AUTO LSD“-System
42	30	Sicherungen „IGN“ und „GAUGE“, Mehrpunkt-/Sequenzial-Einspritzsystem, Startsystem
43	30	Antiblockiersystem, Fahrzeugstabilitätssystem, Traktionskontrollsystem, aktives Traktionskontrollsystem, „AUTO LSD“-System
44	30	Elektrische Fensterheber
45	80	Steckdose

Sicherungen (Typ C)

Nummer	Ampere [A]	Beschreibung
46	120	Sicherungen „AM1“, „AC 115V“, „DEFOG“, „DEFOG NO.2“, „STOP“, „OBD“, „J/B“, „CODA DA TRAINO“, „AUX LP“ und „OFFROAD LP“
47	60	Klimaanlage
