Toyota Yaris Verso (1999-2005) – Sicherungskasten

In diesem Artikel finden Sie Sicherungskastendiagramme für den Toyota Yaris Verso (1999–2005), Informationen zur Position der Sicherungstafeln im Fahrzeug und die Zuordnung jeder Sicherung (Sicherungsbelegung).

Toyota Yaris Verso (1999-2005) – Sicherungskastenbelegung

Baujahr: 1999, 2000, 2001, 2002, 2003, 2004, 2005.

Die Sicherung des Zigarettenanzünders (Steckdose) im Toyota Yaris Verso (1999-2005) ist die Sicherung 9 im Sicherungskasten im Innenraum.

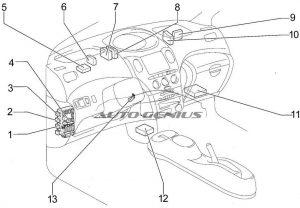

Innenraum

1. Relais Nebelscheinwerfer
2. Relais Entfeuchter
3. Relais Rücklicht
4. Sicherungskasten
5. Funkempfänger für Türverriegelung
6. Aktives Lichtrelais
7. Tagfahrlichtrelais
8. Relais Türverriegelung
9. Klimaanlagenverstärker
10. PTC-Verstärker
11. Motor und ECU ECT (A / T) oder Motor-ECU (M / T)
12. Zentraler Airbag-Sensor-Gruppe
13. Transponder-Schlüsselverstärker

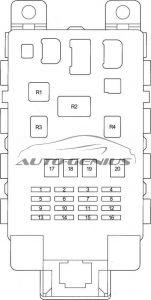

Sicherungskasten Innenraum

Nr.	Sicherung	Amp [A]	Beschreibung
1	GAUGE	10	ABS; Klimaanlage; Rückfahrlicht; Laden; Kombinationsinstrument; Türverriegelung; Doppelverriegelung; ECT; Motorsteuerung; Scheinwerfer (mit Tagfahrlicht); Licht-Sprachsignal; Schiebedach; Elektrisches Fenster; Getriebesperre; Signal- und Warnleuchte; Bidirektionaler Heizung; Drahtlose Türverriegelung.
2	DEF RLY	10	Heckscheibenentfeuchter und Spiegelheizung
	DEF	20	Heckscheibenentfeuchter und Spiegelheizung
3	D / L	25	Doppelverriegelung; Drahtlose Türverriegelung.
4	TAIL	7,5	Nebelscheinwerfer; Scheinwerfer; Lichtstrahl-Niveauanpassung; Licht-Sprachsignal; Rücklicht mit Nebelscheinwerfern; Rücklicht und Beleuchtung.
5	–	–	–
6	WIPER	20	Frontscheibenwischer und -waschanlage; Heckscheibenwischer und -waschanlage; Türverriegelung.
7	ECU-B	7,5	Scheinwerfer; Rücklicht mit Nebelscheinwerfern.
8	FOG	15	Nebelscheinwerfer
9	ACC	15	Zigarettenanzünder; Uhr; Kombinationsinstrument; Beleuchtungs-Sprachsignal; Multifunktionsanzeige; Steckdose; Radio und Player; Spiegel-Fernbedienung.
10	ECU-IG	7,5	ABS, oder Innenbeleuchtung; Multifunktionsanzeige; PTC-Heizung; Kühlerlüfter und Kondensatorlüfter; SRS; Bidirektionaler Heizung.
11	OBD	7,5	Borddiagnosesystem

12	HAZ	10	Blinker und Warnblinkanlage
13	AC	7,5	Klimaanlage; Bidirektionaler Heizung.
14	S-HTR	10	Sitzheizung
15	–	–	–
16	STOP	10	ECT; Motorsteuerung; Getriebesperre; Bremslicht.
17	AM1	50	Sicherungen „ACC“, „GAUGE“, „DEF“ („DEF RLY“), „S-HTR“, „WIPER“ und „ECU-IG“.
18	POWER	30	Schiebedach; Elektrisches Fenster
19	HTR	40	Klimaanlage; Bidirektionaler Heizung.
20	DEF	30	Heckscheibenentfeuchter und Spiegelheizung
Relais
R1	Heizung
R2	Blinker
R3	Stromversorgung
R4	Relais zum Öffnen des Stromkreises (C / OPN)

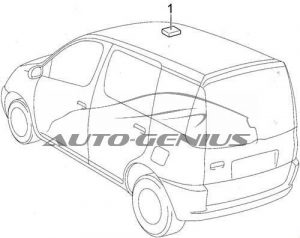

1. Relais und Sicherung des Schiebedachs.

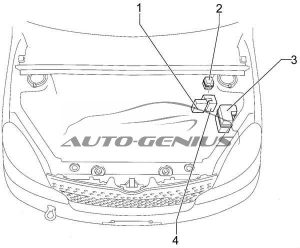

Motorraum

1. Sicherungsblöcke
2. Zusätzlicher Sicherungskasten
3. Sicherungskasten
4. ABS-Aktuator mit ECU

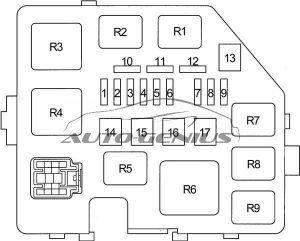

Sicherungskasten Motorraum

Nr.	Sicherung	Amp [A]	Beschreibung
1	DOME	15	Uhr; Kombinationsinstrument; Doppelverriegelung; Scheinwerfer; Innenbeleuchtung; Licht-Audiosignal; Multifunktionsanzeige; Radio und Player; Drahtlose Türverriegelung.
2	EFI	15	ECT; Motorsteuerung; Motor-Wegfahrsperre.
3	HORN	15	Hupe
4	AM2	15	Laden; Kombinationsinstrument; ECT; Motorsteuerung; Multifunktionsanzeige; SRS; Starten und Zünden.
5	ST	30	Starten und Zünden
6	–	–	–
7	H-LP LH	10	Scheinwerfer links; Niveauanpassung der Frontscheinwerfer (mit Tagfahrlicht).
	H-LP LO LH	10	Scheinwerfer links; Niveauanpassung der Frontscheinwerfer (mit Tagfahrlicht).
8	H-LP RH	10	Scheinwerfer rechts; Niveauanpassung der Frontscheinwerfer (mit Tagfahrlicht).
	H-LP LO RH	10	Scheinwerfer rechts; Niveauanpassung der Frontscheinwerfer (mit Tagfahrlicht).
9	P / POINT	15	Steckdose
10	–	–	Reserve
11	–	–	Reserve
12	–	–	Reserve

13	–	–	–
14	–	–	–
15	RDI	30	Kühlerlüfter und Kondensatorlüfter
16	HTR SUB1	50	PTC-Heizung
17	–	–	–
Relais
R1	Elektrischer Kühlerventilator
R2	Elektrischer Kühlerventilator
R3	Anlasser
R4	–
R5	Steckdose
R6	PTC-Heizung
R7	EFI
R8	Magnetkupplung (A / C)
R9	Hupe

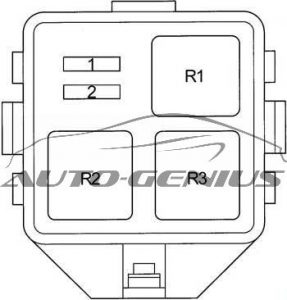

Zusätzlicher Sicherungskasten

Nr.	Sicherung	Amp [A]	Beschreibung
1	H-LP HI RH	10	Scheinwerfer (mit Tagfahrlicht)
2	H-LP HI LH	10	Kombinationsinstrument; Scheinwerfer (mit Tagfahrlicht).
Relais
R1	Scheinwerfer
R2	Dimmer (DIM)
R3	–

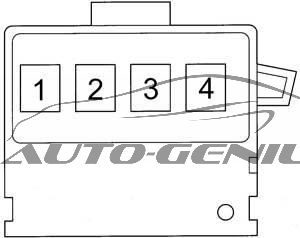

Sicherungsblöcke

Nr	Sicherung	Amp [A]	Beschreibung
1	HAUPT	60	„EFI“, „DOME“, „HORN“, „ST“, „AM2“, „H-LP LH“, „H-LP RH“, „H-LP LH (HI)“, „H-LP RH (HI)“, „H-LP LH (LO)“ und „H-LP RH (LO)“.
2	–	–	–
3	ALT	120	„ECU-B“, „TAIL“, „D / L“, „OBD“, „RDI“, „AM1“, „HAZ“, „HTR“, „HTR-SUB1“, „POWER“, „STOP“, „DEF“.
4	ABS	60	Antiblockiersystem

Über Toyota Yaris Verso (1999-2005)

Der Toyota Yaris Verso, hergestellt zwischen 1999 und 2005, ist ein kompaktes Mehrzweckfahrzeug, das sich durch seinen geräumigen Innenraum und seine Praktikabilität auszeichnet. Dieses Modell ist beliebt für seine Zuverlässigkeit und seinen sparsamen Betrieb. Der Yaris Verso bietet verschiedene Motorisierungsoptionen, darunter Benzinmotoren mit 1,3 und 1,5 Litern Hubraum, die ausreichend Leistung für Stadt- und Autobahnfahrten bieten. Dank seiner Flexibilität und kompakten Abmessungen ist er ideal für Familien und Einzelpersonen, die ein Fahrzeug mit viel Stauraum und bequemen Sitzen suchen.

Sicherungskastenbelegung Toyota Yaris Verso

Diese Seite zeigt die Sicherungskastenbelegung für den Toyota Yaris Verso, die für die Identifizierung und Wartung der elektrischen Komponenten des Fahrzeugs unerlässlich ist. Bei einem typischen Yaris Verso befindet sich der Sicherungskasten im Motorraum und im Innenraum, normalerweise unter dem Armaturenbrett. Die Diagramme auf dieser Seite zeigen die Sicherungsnummern, ihre Amperewerte und die geschützten Komponenten wie Lichter, Klimaanlage und andere elektrische Systeme. Es ist wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden an den elektrischen Systemen zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement, um die ordnungsgemäße Funktion aller elektrischen Geräte im Fahrzeug zu gewährleisten.
