Toyota Land Cruiser (1996-2016) – Sicherungskasten
In diesem Artikel finden Sie Sicherungskastendiagramme für den Toyota Land Cruiser (1996–2016), erfahren, wo sich die Sicherungstafeln im Fahrzeug befinden, und erhalten detaillierte Informationen zur Belegung und Anordnung jeder Sicherung.
Toyota Land Cruiser (1996-1997) – Sicherungsplan
Baujahr: 1996, 1997.
Zigarettenanzünder-Sicherung (Steckdose) im Toyota Highlander Hybrid (2011-2016) ist Sicherung 28 und 29? im Sicherungskasten

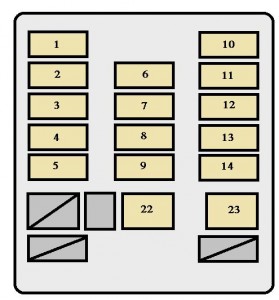

Armaturenbrett

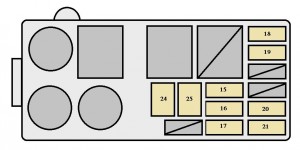

Motor
Sicherungen (Typ A)
| Sicherung | Amp [A] | Beschreibung | |
| 1 | CIG | 15 | Zigarettenanzünder, und
Elektrisch verstellbare Spiegel; Digitale Uhranzeige; Radio; Kassettenrekorder; Elektrische Antenne; Automatische Getriebesperre; SRS-Airbagsystem. |
| 2 | TAIL | 15 | Rückleuchten;
Kennzeichenbeleuchtung; Positionsleuchten und vordere Seitenleuchten; Armaturenbrettbeleuchtung; Uhr; Handschuhfachbeleuchtung. |
| 3 | OBD | 15 | Borddiagnosesystem |
| 4 | STOP | 10 | Bremslichter;
Mehrpunkt-Kraftstoffeinspritzsystem; Sequenzielles Mehrpunkt-Kraftstoffeinspritzsystem; Tempomat-Deaktivierung; Automatische Getriebesperre. |
| 5 | DEFOG | 20 | Heckscheibenentfeuchter |
| 6 | WIPER | 20 | Scheibenwischer und Scheibenwaschanlage;
Heckscheibenwischer und -waschanlage. |
| 7 | GAUGE | 10 | Anzeigen und Messgeräte;
Wartungsanzeigen und akustische Warnungen (außer Batteriewarnleuchten und offene Türen); Rückleuchten. |
| 8 | TURN | 7,5 | Aktiviert die Blinker |
| 9 | ECU-IG | 15 | Tempomatsystem |
| 10 | ECU-B | 10 | SRS-Airbagsystem |
| 11 | REAR-HTR | 20 | Klimaanlage |
| 12 | IGN | 7,5 | Mehrpunkt-Kraftstoffeinspritzsystem;
Sequenzielles Mehrpunkt-Kraftstoffeinspritzsystem; Emissionskontrollsystem; SRS-Airbagsystem. |
| 13 | AC | 10 | Klimaanlage |
| 14 | DIFF | 30 | Differentialsperrsystem |
| 15 | CHARGE | 7,5 | Ladesystem;
Entladewarnleuchte. |
| 16 | EFI | 15 | Mehrpunkt-Kraftstoffeinspritzsystem;
Sequenzielles Mehrpunkt-Kraftstoffeinspritzsystem. |
| 17 | CDS-FAN | 20 | Fehlender Stromkreis |
| 18 | HEAD (RH) | 15 | Rechte Scheinwerfer |
| 19 | HEAD (LH) | 15 | Linke Scheinwerfer |
| 20 | HAZ-HORN | 15 | Warnblinkanlage, Hupe |
| 21 | DOME | 10 | Innenbeleuchtung;
Persönliche Beleuchtung; Kofferraumbeleuchtung; Einschaltkontrollleuchte; Kontrollleuchte für offene Türen; Uhr; Radio; Kassettenrekorder; Elektrische Antenne; Willkommensbeleuchtung. |
Sicherungen (Typ B)
| Sicherung | Amp [A] | Beschreibung | |
| 22 | FL HEATER | 40 | Klimaanlage |
| 23 | FL POWER | 30 | Elektrische Fensterheber;
Zentralverriegelungssystem; Elektrisches Schiebedach. |
Sicherungen (Typ C)
| Sicherung | Amp [A] | Beschreibung | |
| 24 | AM 1 | 50 | Alle Komponenten in den Stromkreisen
„CIG“, „WIPER“, „GAUGE“, „TURN“, „ECU-IG“, „REAR-HTR“, „IGN“, „DIFF“ und „FL POWER“ |
| 25 | ABS | 60 | Antiblockiersystem |
Toyota Land Cruiser (1998-1999) – Sicherungskastenplan
Baujahr: 1998, 1999.
Zigarettenanzünder-Sicherung (Steckdose) im Toyota Land Cruiser (1998-1999) ist Sicherung 23 im Sicherungskasten (Typ A).

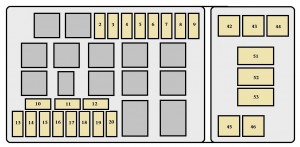

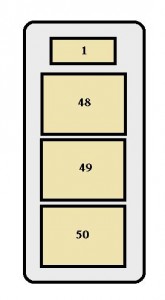

Motorraum
Motorraum

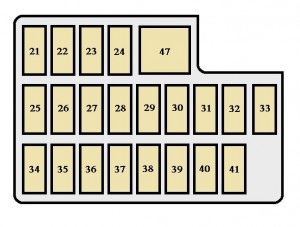

Linke Seitenverkleidung
Sicherungen (Typ A)
| Sicherung | Amp [A] | Beschreibung | |
| 1 | ALT- S | 7,5 | Ladesystem |
| 2 | AM1 NO.2 | 20 | Startsystem;
Blinker; Warnblinkanlage; Alle Elemente in den Sicherungen „CIGAR“, „ECU-IG“, „MIRR“, „SRS“ |
| 3 | AC | 20 | Klimaanlage |
| 4 | POWER HTR | 10 | Nicht vorhandener Stromkreis |
| 5 | SEAT HTR | 15 | Sitzheizung |
| 6 | FUEL HTR | 20 | Nicht vorhandener Stromkreis |
| 7 | MIR HTR | 15 | Außenspiegelheizung |
| 8 | HEAD CLNER | 20 | Nicht vorhandener Stromkreis |
| 9 | CDS FAN | 20 | Elektrischer Kühlerventilator |
| 10 | EFI | 20 | Mehrpunkt-Einspritzsystem;
Sequenzielles Mehrpunkt-Einspritzsystem; Emissionskontrollsystem; Kraftstoffpumpe. |
| ECD | |||
| 11 | HORN | 10 | Hupe |
| 12 | THROTTLE | 15 | Elektronisches Gaspedalsteuerungssystem |
| 13 | RADIO | 20 | Autoradio |
| 14 | HAZ- TRN | 15 | Warnblinkanlage;
Blinker. |
| 15 | AM2 | 30 | Startsystem;
Mehrpunkt-Einspritzsystem; Sequenzielles Mehrpunkt-Einspritzsystem; Alle Elemente in der Sicherung „IGN“ |
| 16 | TEL | 10 | Nicht vorhandener Stromkreis |
| 17 | HEAD(LH- UPR) | 20 | Linker Scheinwerfer (Fernlicht) |
| 18 | HEAD(RH- UPR) | 20 | Rechter Scheinwerfer (Fernlicht) |
| 19 | HEAD(LH- LWR) | 10 | Linker Scheinwerfer (Abblendlicht);
Nebelscheinwerfer vorne. |
| 20 | HEAD(RH- LWR) | 10 | Rechter Scheinwerfer (Abblendlicht) |
| 21 | MIRR | 10 | Elektrischer Rückspiegel |
| 22 | SRS | 15 | SRS-Airbagsystem;
Gurtstraffer. |
| 23 | CIGAR | 15 | Zigarettenanzünder |
| 24 | IGN | 10 | Mehrpunkt-Einspritzsystem;
Sequenzielles Mehrpunkt-Einspritzsystem; Antiblockiersystem; SRS-Airbagsystem; Gurtstraffer; Entladewarnleuchte. |
| 25 | DOME | 10 | Innenbeleuchtung;
Persönliche Beleuchtung. |
| 26 | AHC- IG | 20 | Nicht vorhandener Stromkreis |
| 27 | DIFF | 20 | Hintere Differentialsperre |
| 28 | GAUGE | 15 | Anzeigen und Messgeräte;
Wartungserinnerungsanzeigen und akustisches Warnsignal (außer entladene Notlichter, offene Türen und SRS-Airbag); Rückfahrscheinwerfer; Klimaanlage; Elektronisch gesteuertes Automatikgetriebe. |
| 29 | WIPER | 20 | Scheibenwischer und Scheibenwaschanlage;
Heckscheibenwischer und -waschanlage. |
| 30 | I / UP | 7,5 | Motorleerlaufsystem |
| 31 | FR FOG | 15 | Nebelscheinwerfer vorne |
| 32 | STOP | 15 | Bremslichter;
Höher positioniertes Bremslicht. |
| 33 | RR AC | 30 | Klimaanlage |
| 34 | DEFOG | 20 | Heckscheibenentfeuchter |
| 35 | ECU- B | 15 | Elektrisches Türschloss-Steuerungssystem;
Elektrische Fensterheber; Heckscheibenwischer und -waschanlage; Beleuchtetes Zugangssystem. |
| 36 | TAIL | 15 | Rückleuchten;
Kennzeichenbeleuchtung; Standlichter; Armaturenbrettbeleuchtung. |
| 37 | AHC- B | 15 | Nicht vorhandener Stromkreis |
| 38 | OBD | 10 | Borddiagnosesystem |
| 39 | RR HTR | 10 | Klimaanlage |
| 40 | ECU-IG | 15 | Antiblockiersystem;
Getriebesperrsystem; Elektrische Sitze. |
| 41 | PWR OUTLET | 15 | Steckdosen |
Sicherungen (Typ B)
| Sicherung | Amp [A] | Beschreibung | |
| 42 | ABS Nr.1 | 40 | Antiblockiersystem |
| 43 | AHC | 50 | Nicht vorhandener Stromkreis |
| 44 | ACC | 50 | Alle Elemente in der Sicherung „PWR OUTLET“ |
| 45 | ABS Nr.2 | 40 | Antiblockiersystem |
| 46 | STARTER | 30 | Startsystem |
| 47 | ENERGIE | 40 | Elektrisches Türschloss-Steuerungssystem;
Elektrische Fensterheber; Elektrisches Schiebedach; Elektrisch verstellbarer Sitz. |
Sicherungen (Typ C)
| Sicherung | Amp [A] | Beschreibung | |
| 48 | HAUPT | 100 | Nicht vorhandener Stromkreis |
| 49 | ALT | 140 | Alle Komponenten in „J / B Nr.2“, „MIR HTR“,
„SEAT HTR“, „AC“, „AM1 Nr.1“, „AM1 Nr.2“, „ACC“, „CDS FAN“; HTR-Sicherungen und „ABS Nr.1“ |
| 50 | J/B Nr.2 | 100 | Alle Komponenten in den Sicherungen „ECU-B“, „FR FOG“,
„AM1 Nr.1“, „TAIL“, „STOP“, „DOME“, „POWER“, „RR AC“, „RR HTR“ |
| 51 | AM1 Nr.1 | 80 | Ladesystem, Außenspiegelheizung;
Alle Elemente in den Sicherungen „AM1 Nr.2“, „GAUGE“, „WIPER“, „DIFF“, „DEFOG“, „AC“ und „SEAT HTR“ |
| 52 | HTR | 60 | Klimaanlage |
| 53 | GLOW | 80 | Nicht vorhandener Stromkreis |
Toyota Land Cruiser (2000-2001) – Sicherungsplan
Baujahr: 2000, 2001.
Zigarettenanzünder-Sicherung (Steckdose) im Toyota Land Cruiser (2000-2001) ist Sicherung 21 im Sicherungskasten (Typ A).

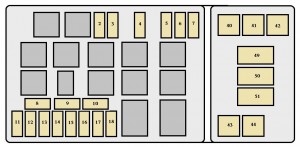

Motorraum
Motorraum
Linke Seitenverkleidung
Sicherungen (Typ A)
| Sicherung | Amp [A] | Beschreibung | |
| 1 | ALT- S | 7,5 | Ladesystem |
| 2 | AM1 NO.2 | 20 | Startsystem;
Blinker; Warnblinkanlage; Alle Elemente in den Sicherungen „CIGAR“, „ECU-IG“, „MIRR“, „SRS“ |
| 3 | AC | 20 | Klimaanlage |
| 4 | SEAT HTR | 10 | Sitzheizung |
| 5 | MIR HTR | 15 | Außenspiegelheizung |
| 6 | HEAD CLNER | 20 | Fehlender Stromkreis |
| 7 | CDS FAN | 20 | Elektrischer Kühlerventilator |
| 8 | EFI | 20 | Mehrpunkt-Kraftstoffeinspritzsystem;
Sequenzielles Mehrpunkt-Kraftstoffeinspritzsystem; Emissionskontrollsystem; Kraftstoffpumpe. |
| 9 | HORN | 10 | Hupe |
| 10 | THROTTLE | 15 | Elektronisches Gaspedalsteuerungssystem |
| 11 | RADIO | 20 | Autoradio |
| 12 | HAZ- TRN | 15 | Warnblinkanlage;
Blinker. |
| 13 | AM2 | 30 | Startsystem;
Mehrpunkt-Kraftstoffeinspritzsystem; Sequenzielles Mehrpunkt-Kraftstoffeinspritzsystem; Alle Elemente in der Sicherung „IGN“. |
| 14 | ECU-B1 | 20 | Elektrisches Türschloss-Steuerungssystem;
Elektrische Fensterheber; Heckscheibenwischer und -waschanlage; Beleuchteter Eingang; Drahtloses Fernbedienungssystem; Elektrischer Spiegel; Blinker und Messgeräte; Klimaanlage; Automatisches Lichtsteuerungssystem; Alarmsystem. |
| 15 | HEAD(LH- UPR) | 20 | Linker Scheinwerfer (Fernlicht) |
| 16 | HEAD(RH- UPR) | 20 | Rechter Scheinwerfer (Fernlicht) |
| 17 | HEAD(LH- LWR) | 10 | Linker Scheinwerfer (Abblendlicht);
Nebelscheinwerfer vorne. |
| 18 | HEAD(RH- LWR) | 10 | Rechter Scheinwerfer (Abblendlicht) |
| 19 | MIRR | 10 | Elektrischer Spiegel |
| 20 | SRS | 15 | SRS-Airbagsystem;
Gurtstraffer. |
| 21 | CIGAR | 15 | Zigarettenanzünder;
Autoradio; Antennenstromversorgung. |
| 22 | IGN | 10 | Mehrpunkt-Kraftstoffeinspritzsystem;
Sequenzielles Mehrpunkt-Kraftstoffeinspritzsystem; Antiblockiersystem; SRS-Airbagsystem; Gurtstraffer; Entladewarnleuchte. |
| 23 | DOME | 10 | Innenbeleuchtung;
Persönliche Beleuchtung. |
| 24 | AHC- IG | 20 | Fehlender Stromkreis |
| 25 | DIFF | 20 | Hintere Differentialsperre |
| 26 | GAUGE | 15 | Anzeigen und Messgeräte;
Wartungserinnerungsanzeigen und akustisches Warnsignal (außer entladene Notlichter, offene Türen und SRS-Airbag); Rückfahrscheinwerfer; Klimaanlage; Elektronisch gesteuertes Automatikgetriebe. |
| 27 | WIPER | 20 | Scheibenwischer und Scheibenwaschanlage;
Heckscheibenwischer und -waschanlage. |
| 28 | I / UP | 7,5 | Motorleerlaufsystem |
| 29 | FR FOG | 15 | Nebelscheinwerfer vorne |
| 30 | STOP | 15 | Bremslichter;
Hoch positioniertes Bremslicht. |
| 31 | RR AC | 30 | Klimaanlage |
| 32 | DEFOG | 20 | Heckscheibenentfeuchter |
| 33 | ECU- B | 15 | Elektrisches Türschloss-Steuerungssystem;
Elektrische Fensterheber; Heckscheibenwischer und -waschanlage; Beleuchteter Eingang. |
| 34 | TAIL | 15 | Rückleuchten;
Kennzeichenbeleuchtung; Positionslichter; Armaturenbrettbeleuchtung. |
| 35 | AHC- B | 15 | Fehlender Stromkreis |
| 36 | OBD | 10 | Borddiagnosesystem |
| 37 | RR HTR | 10 | Klimaanlage |
| 38 | ECU-IG | 15 | Antiblockiersystem;
Getriebesperrsystem; Elektrische Sitze. |
| 39 | PWR OUTLET | 15 | Steckdose |
Sicherungen (Typ B)
| Sicherung | Amp [A] | Beschreibung | |
| 40 | ABS Nr.1 | 40 | Antiblockiersystem |
| 41 | AHC | 50 | Fehlender Stromkreis |
| 42 | ACC | 50 | Alle Elemente in der Sicherung „PWR OUTLET“ |
| 43 | ABS Nr.2 | 40 | Antiblockiersystem |
| 44 | STARTER | 30 | Startsystem |
| 45 | STROM | 40 | Elektrisches Türschloss-Steuerungssystem;
Elektrische Fensterheber; Elektrisches Schiebedach; Elektrisch verstellbarer Sitz. |
Sicherungen (Typ C)
| Sicherung | Amp [A] | Beschreibung | |
| 46 | HAUPT | 100 | Fehlender Stromkreis |
| 47 | ALT | 140 | Alle Komponenten in „J / B Nr.2“, „MIR HTR“,
„SEAT HTR“, „AC“, „AM1 Nr.1“, „AM1 Nr.2“, „ACC“, „CDS FAN“; HTR-Sicherungen und „ABS Nr.1“ |
| 48 | J/B Nr.2 | 100 | Alle Komponenten in den Sicherungen „ECU-B“, „FR FOG“,
„AM1 Nr.1“, „TAIL“, „STOP“, „DOME“, „POWER“, „RR AC“, „RR HTR“ |
| 49 | AM1 Nr.1 | 80 | Ladesystem, Außenspiegelheizung;
Alle Elemente in den Sicherungen „AM1 Nr.2“, „GAUGE“, „WIPER“, „DIFF“, „DEFOG“, „AC“ und „SEAT HTR“ |
| 50 | HTR | 60 | Klimaanlage |
| 51 | GLOW | 80 | Fehlender Stromkreis |
Toyota Land Cruiser (2002) – Sicherungskastenbelegung
Baujahr: 2002.
Die Sicherung des Zigarettenanzünders (Steckdose) im Toyota Land Cruiser (2002) ist die Sicherung 21 im Sicherungskasten (Typ A).

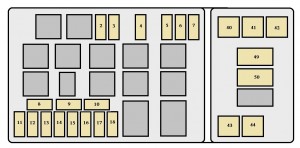

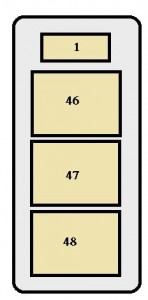

Motorraum
Motorraum

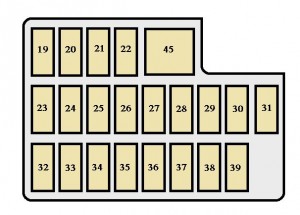

Linke Seitenverkleidung
Sicherungen (Typ A)
| Sicherung | Amp [A] | Beschreibung | |
| 1 | ALT- S | 7,5 | Ladesystem |
| 2 | AM1 NO.2 | 20 | Startsystem;
Blinker; Warnblinkanlage; Alle Elemente in den Sicherungen „CIGAR“, „ECU-IG“, „MIRR“, „SRS“ |
| 3 | AC | 20 | Klimaanlage |
| 4 | SEAT HTR | 10 | Sitzheizung |
| 5 | MIR HTR | 15 | Außenspiegelheizung |
| 6 | HEAD CLNER | 20 | Fehlender Stromkreis |
| 7 | CDS FAN | 20 | Elektrischer Kühlerventilator |
| 8 | EFI | 20 | Mehrpunkt-Kraftstoffeinspritzsystem;
Sequentielles Mehrpunkt-Kraftstoffeinspritzsystem; Emissionskontrollsystem; Kraftstoffpumpe. |
| 9 | HORN | 10 | Hupe |
| 10 | THROTTLE | 15 | Elektronisches Drosselklappensteuerungssystem |
| 11 | RADIO | 20 | Audiosystem für das Auto |
| 12 | HAZ- TRN | 15 | Warnblinkanlage;
Blinker. |
| 13 | AM2 | 30 | Startsystem;
Mehrpunkt-Kraftstoffeinspritzsystem; Sequentielles Mehrpunkt-Kraftstoffeinspritzsystem; Alle Elemente in der Sicherung „IGN“ |
| 14 | ECU-B1 | 20 | Elektrisches Türschloss-Steuerungssystem;
Elektrische Fensterheber; Heckscheibenwischer und -waschanlage; Beleuchteter Einstieg; Drahtloses Fernbedienungssystem; Elektrischer Spiegel; Blinker und Anzeigen; Klimaanlage; Automatisches Lichtsteuerungssystem; Diebstahlsicherung. |
| 15 | HEAD(LH- UPR) | 20 | Linker Scheinwerfer (Fernlicht) |
| 16 | HEAD(RH- UPR) | 20 | Rechter Scheinwerfer (Fernlicht) |
| 17 | HEAD(LH- LWR) | 10 | Linker Scheinwerfer (Abblendlicht);
Nebelscheinwerfer. |
| 18 | HEAD(RH- LWR) | 10 | Rechter Scheinwerfer (Abblendlicht) |
| 19 | MIRR | 10 | Elektrischer Spiegel |
| 20 | SRS | 15 | Airbag-SRS-System;
Sicherheitsgurtstraffer. |
| 21 | CIGAR | 15 | Zigarettenanzünder;
Audiosystem für das Auto; Antennenstromversorgung. |
| 22 | IGN | 10 | Mehrpunkt-Kraftstoffeinspritzsystem;
Sequentielles Mehrpunkt-Kraftstoffeinspritzsystem; Antiblockiersystem; Airbag-SRS-System; Sicherheitsgurtstraffer; Warnleuchte für Entladung. |
| 23 | DOME | 10 | Innenbeleuchtung;
Persönliche Beleuchtung. |
| 24 | AHC- IG | 20 | Fehlender Stromkreis |
| 25 | DIFF | 20 | Hintere Differentialsperre |
| 26 | GAUGE | 15 | Anzeigen und Messgeräte;
Serviceerinnerungsanzeigen und akustisches Signal (mit Ausnahme von Notentladungsleuchten, offenen Türen und Airbag-SRS); Rückfahrlichter; Klimaanlage; Elektronisch gesteuertes Automatikgetriebe. |
| 27 | WIPER | 20 | Scheibenwischer und -waschanlage;
Heckscheibenwischer und -waschanlage. |
| 28 | I / UP | 7,5 | Minimales Motorsystem |
| 29 | FR FOG | 15 | Nebelscheinwerfer |
| 30 | STOP | 15 | Bremslichter, oben angebrachtes Bremslicht |
| 31 | RR AC | 30 | Klimaanlage |
| 32 | DEFOG | 20 | Heckscheibenentfeuchter |
| 33 | ECU- B | 15 | Elektrisches Türschloss-Steuerungssystem;
Elektrische Fensterheber; Heckscheibenwischer und -waschanlage; Beleuchteter Einstieg. |
| 34 | TAIL | 15 | Rücklichter;
Kennzeichenbeleuchtung; Parklichter; Instrumentenbeleuchtung. |
| 35 | AHC- B | 15 | Fehlender Stromkreis |
| 36 | OBD | 10 | On-Board-Diagnosesystem |
| 37 | RR HTR | 10 | Klimaanlage |
| 38 | ECU-IG | 15 | Antiblockiersystem;
Getriebesperrsystem; Elektrische Sitze. |
| 39 | PWR OUTLET | 15 | Steckdose |
| 20 | SRS | 15 | Airbag-SRS-System;
Sicherheitsgurtstraffer. |
| 21 | CIGAR | 15 | Zigarettenanzünder;
Audiosystem für das Auto; Antennenstromversorgung. |
| 22 | IGN | 10 | Mehrpunkt-Kraftstoffeinspritzsystem;
Sequentielles Mehrpunkt-Kraftstoffeinspritzsystem; Antiblockiersystem; Airbag-SRS-System; Sicherheitsgurtstraffer; Warnleuchte für Entladung. |
| 23 | DOME | 10 | Innenbeleuchtung;
Persönliche Beleuchtung. |
| 24 | AHC- IG | 20 | Fehlender Stromkreis |
| 25 | DIFF | 20 | Hintere Differentialsperre |
| 26 | GAUGE | 15 | Anzeigen und Messgeräte;
Serviceerinnerungsanzeigen und akustisches Signal (mit Ausnahme von Notentladungsleuchten, offenen Türen und Airbag-SRS); Rückfahrlichter; Klimaanlage; Elektronisch gesteuertes Automatikgetriebe. |
| 27 | WIPER | 20 | Scheibenwischer und -waschanlage;
Heckscheibenwischer und -waschanlage. |
| 28 | I / UP | 7,5 | Minimales Motorsystem |
| 29 | FR FOG | 15 | Nebelscheinwerfer |
| 30 | STOP | 15 | Bremslichter, oben angebrachtes Bremslicht |
| 31 | RR AC | 30 | Klimaanlage |
| 32 | DEFOG | 20 | Heckscheibenentfeuchter |
| 33 | ECU- B | 15 | Elektrisches Türschloss-Steuerungssystem;
Elektrische Fensterheber; Heckscheibenwischer und -waschanlage; Beleuchteter Einstieg. |
| 34 | TAIL | 15 | Rücklichter;
Kennzeichenbeleuchtung; Parklichter; Instrumentenbeleuchtung. |
| 35 | AHC- B | 15 | Fehlender Stromkreis |
| 36 | OBD | 10 | On-Board-Diagnosesystem |
| 37 | RR HTR | 10 | Klimaanlage |
| 38 | ECU-IG | 15 | Antiblockiersystem;
Getriebesperrsystem; Elektrische Sitze. |
| 39 | PWR OUTLET | 15 | Steckdose |
Sicherungen (Typ B)
| Sicherung | Amp [A] | Beschreibung | |
| 40 | ABS Nr.1 | 40 | Antiblockiersystem |
| 41 | AHC | 50 | Fehlender Stromkreis |
| 42 | ACC | 50 | Alle Elemente in der Sicherung „PWR OUTLET“ |
| 43 | ABS Nr.2 | 40 | Antiblockiersystem |
| 44 | STARTER | 30 | Startsystem |
| 45 | STROM | 40 | Elektrisches Türschloss-Steuerungssystem;
Elektrische Fensterheber; Elektrisch betätigtes Dach; Elektrisch betätigter Sitz. |
Sicherungen (Typ C)
| Sicherung | Amp [A] | Beschreibung | |
| 46 | HAUPT | 100 | Nicht vorhandener Stromkreis |
| 47 | ALT | 140 | Alle Komponenten in „J / B Nr.2“, „MIR HTR“,
„SEAT HTR“, „AC“, „AM1 Nr.1“, „AM1 Nr.2“, „ACC“, „CDS FAN“; HTR- und ABS Nr.1-Sicherungen. |
| 48 | J/B Nr.2 | 100 | Alle Komponenten in den Sicherungen „ECU-B“, „FR FOG“,
„AM1 Nr.1“, „TAIL“, „STOP“, „DOME“, „POWER“, „RR AC“, „RR HTR“. |
| 49 | AM1 Nr.1 | 80 | Ladesystem;
Außenspiegelheizung; Alle Elemente in den Sicherungen „AM1 Nr.2“, „GAUGE“, „WIPER“, „DIFF“, „DEFOG“, „AC“, „SEAT HTR“ |
| 50 | HTR | 60 | Klimaanlage |
Toyota Land Cruiser (2003-2005) – Sicherungsbelegung
Baujahr: 2003, 2004, 2005.
Die Sicherung des Zigarettenanzünders (Steckdose) im Toyota Land Cruiser (2003-2005) ist die Sicherung 30 im Sicherungskasten.

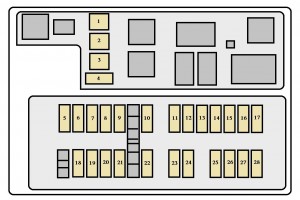

Motorraum

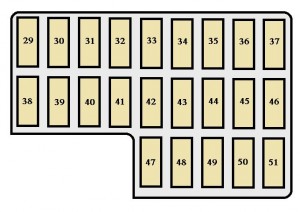

Linke Seitenverkleidung

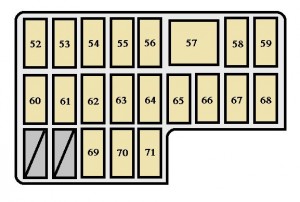

Rechte Schutzverkleidung
Sicherungen
| Sicherung | Amp [A] | Beschreibung | |
| 1 | ABS NO.2 | 40 | Antiblockiersystem |
| 2 | ABS NO.1 | 50 | Antiblockiersystem |
| 3 | AHC | 50 | Fehlender Stromkreis |
| 4 | ST1 | 7,5 | Mehrpunkt-Kraftstoffeinspritzung;
Sequentielle Mehrpunkt-Kraftstoffeinspritzung. |
| 5 | TOWING | 30 | Anhängerbeleuchtung |
| 6 | MIR HTR | 15 | Außenspiegelentfeuchter |
| 7 | RR HTR | 10 | Hintere Klimaanlage |
| 8 | HAZ – TRN | 15 | Warnblinkanlage, Blinker |
| 9 | ALT – S | 7,5 | Ladesystem |
| 10 | NV – IR | 20 | Fehlender Stromkreis |
| 11 | FR FOG | 15 | Nebelscheinwerfer |
| 12 | TOWING BRK | 30 | Elektrische Anhängerbremse |
| 13 | HEAD CLNER | 20 | Scheinwerferreiniger |
| 14 | FR–IG | 10 | Ladesystem |
| 15 | PANEL | 7,5 | Instrumentenbeleuchtung |
| 16 | TOWING TAIL | 30 | Anhängerbeleuchtung |
| 17 | TAIL | 15 | Parklichter, Rücklichter |
| 18 | BAT | 30 | Alle Komponenten in „ECU – B2“ |
| 19 | TEL | 7,5 | Fehlender Stromkreis |
| 20 | AMP | 30 | Audiosystem |
| 21 | EFI or ECD No.1 | 25 | Mehrpunkt-Kraftstoffeinspritzung;
Sequentielle Mehrpunkt-Kraftstoffeinspritzung; Kraftstoffeinspritzsystem. |
| 22 | AM2 | 15 | Alle Komponenten in „IGN“ |
| 23 | ETCS | 10 | Mehrpunkt-Kraftstoffeinspritzung;
Sequentielles Mehrpunkt-Kraftstoffeinspritzsystem. |
| 24 | HORN | 10 | Hupe |
| 25 | HEAD (RH–LWR) | 10 | Rechter Scheinwerfer (Fernlicht) |
| 26 | HEAD (LH–LWR) | 10 | Linker Scheinwerfer (Fernlicht) |
| 27 | HEAD (RH – UPR) | 20 | Rechter Scheinwerfer (Abblendlicht) |
| 28 | HEAD (LH–UPR) | 20 | Linker Scheinwerfer (Abblendlicht) |
| 29 | PWR OUTLET | 15 | Steckdose |
| 30 | CIG | 15 | Zigarettenanzünder |
| 31 | ACC | 7,5 | Instrumentenbeleuchtung |
| 32 | AM1 | 7,5 | Mehrpunkt-Kraftstoffeinspritzung;
Sequentielles Mehrpunkt-Kraftstoffeinspritzsystem. |
| 33 | DEFOG | 20 | Heckscheibenentfeuchter |
| 34 | AHC – B | 15 | Aktive Höhenkontrolle (AHC) |
| 35 | FUEL HTR | 20 | Kraftstoffheizung |
| 36 | POWER HTR | 7,5 | Elektrische Heizung |
| 37 | AHC – IG | 20 | Aktive Höhenkontrolle (AHC) |
| 38 | EFI or ECD No.2 | 10 | Emissionskontrollsystem |
| 39 | GAUGE1 | 10 | Anzeigen und Messgeräte |
| 40 | ECU – IG1 | 10 | Mehrpunkt-Kraftstoffeinspritzung;
Sequentielles Mehrpunkt-Kraftstoffeinspritzsystem. |
| 41 | ECU – B1 | 10 | Navigationssystem |
| 42 | DBL LOCK | 15 | Doppelverriegelungssystem |
| 43 | BATT CHARGE | 30 | |
| 44 | A / C | 15 | Klimaanlage |
| 45 | STOP | 15 | Bremslichter |
| 46 | OBD – 2 | 7,5 | On-Board-Diagnosesystem |
| 47 | IDEL UP | 7,5 | Leerlaufsystem |
| 48 | LH SEAT | 30 | Elektrisches Sitzsystem |
| 49 | DOOR | 25 | Elektrisches Verriegelungssystem;
Elektrische Fensterheber. |
| 50 | SUN ROOF | 25 | Elektrisches Dach |
| 51 | RR WIPER | 15 | Heckscheibenwischer |
| 52 | ECU – B2 | 10 | Türverriegelungssystem;
Elektrisches Fenster. |
| 53 | DIFF | 20 | Allradantrieb |
| 54 | WASHER | 15 | Scheibenwaschanlage |
| 55 | RADIO | 10 | Audiosystem |
| 56 | DOME | 10 | Innenbeleuchtung |
| 57 | VGRS | 40 | Lenkung mit variabler Übersetzung |
| 58 | P / W (FL) | 20 | Fensterheber |
| 59 | P / W (RL) | 20 | Fensterheber |
| 60 | WIPER | 25 | Frontscheibenwischer |
| 61 | ECU – IG2 | 10 | Hintere Klimaanlage |
| 62 | SEAT HTR | 15 | Sitzheizung |
| 63 | GAUGE2 | 10 | Rückfahrlichter |
| 64 | MET | 7,5 | Messgeräte und Anzeigen |
| 65 | IGN | 7,5 | Mehrpunkt-Kraftstoffeinspritzung;
Sequentielles Mehrpunkt-Kraftstoffeinspritzsystem. |
| 66 | SECURITY | 7,5 | Antivirensystem |
| 67 | P / W (RR) | 20 | Fensterheber |
| 68 | P / W (FR) | 20 | Fensterheber |
| 69 | TIL I TEL | 20 | Neigungs- und Teleskopsteuerung |
| 70 | RR A / C | 30 | Hintere Klimaanlage |
| 71 | RH SEAT | 30 | Elektrisches Sitzsystem |
Toyota Land Cruiser (2006-2007) – Sicherungsplan
Baujahr: 2006, 2007.
Die Sicherung des Zigarettenanzünders (Steckdose) im Toyota Land Cruiser (2006-2007) ist die Sicherung 30 im Sicherungskasten
Motorraum

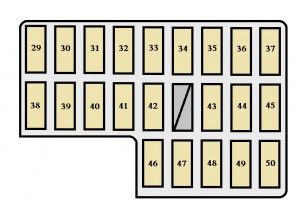

Linke Seitenverkleidung

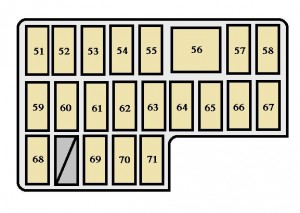

Rechte Schutzverkleidung

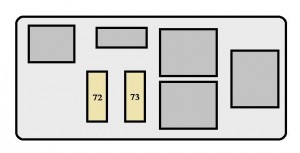

Motorraum
Sicherungen
| Sicherung | Amp [A] | Beschreibung | |
| 1 | ABS NO.2 | 40 | Antiblockiersystem |
| 2 | ABS NO.1 | 50 | Antiblockiersystem |
| 3 | AHC | 50 | Fehlender Stromkreis |
| 4 | WIP-S | 7,5 | Fehlender Stromkreis |
| 5 | TOWING | 30 | Anhängerbeleuchtung |
| 6 | MIR HTR | 15 | Außenspiegelheizung |
| 7 | RR HTR | 10 | Klimaanlage hinten |
| 8 | HAZ – TRN | 15 | Warnblinkanlage, Blinker |
| 9 | ALT – S | 7,5 | Ladesystem |
| 10 | NV – IR | 20 | Fehlender Stromkreis |
| 11 | FR FOG | 15 | Nebelscheinwerfer |
| 12 | TOWING BRK | 30 | Elektrische Anhängerbremse |
| 13 | HEAD CLNER | 20 | Scheinwerferreinigung |
| 14 | FR–IG | 10 | Ladesystem |
| 15 | PANEL | 7,5 | Instrumentenbeleuchtung |
| 16 | TOWING TAIL | 30 | Anhängerbeleuchtung |
| 17 | TAIL | 15 | Standlichter, Rücklichter |
| 18 | BAT | 30 | Alle Komponenten in „ECU – B2“ |
| 19 | TEL | 7,5 | Fehlender Stromkreis |
| 20 | AMP | 30 | Audiosystem |
| 21 | EFI or ECD No.1 | 25 | Multipoint-Kraftstoffeinspritzsystem;
Sequentielles Multipoint-Kraftstoffeinspritzsystem. |
| 22 | AM2 | 15 | Alle Komponenten in „IGN“ |
| 23 | ETCS | 10 | Multipoint-Kraftstoffeinspritzsystem;
Sequentielles Multipoint-Kraftstoffeinspritzsystem. |
| 24 | HORN | 10 | Hupe |
| 25 | HEAD (RH–LWR) | 10 | Rechter Scheinwerfer (Positionslicht) |
| 26 | HEAD (LH–LWR) | 10 | Linker Scheinwerfer (Positionslicht) |
| 27 | HEAD (RH – UPR) | 20 | Rechter Scheinwerfer (Fernlicht) |
| 28 | HEAD (LH–UPR) | 20 | Linker Scheinwerfer (Fernlicht) |
| 29 | PWR OUTLET | 15 | Steckdose |
| 30 | CIG | 15 | Zigarettenanzünder |
| 31 | ACC | 7,5 | Instrumentenbeleuchtung |
| 32 | AM1 | 7,5 | Multipoint-Kraftstoffeinspritzsystem;
Sequentielles Multipoint-Kraftstoffeinspritzsystem. |
| 33 | DEFOG | 20 | Heckscheibenheizung |
| 34 | AHC – B | 15 | Aktive Höhenregelung (AHC) |
| 35 | FUEL HTR | 20 | Kraftstoffheizung |
| 36 | POWER HTR | 7,5 | Elektrische Heizung |
| 37 | AHC – IG | 20 | Aktive Höhenregelung (AHC) |
| 38 | EFI oder ECD Nr. 2 | 10 | Emissionskontrollsystem |
| 39 | GAUGE1 | 10 | Anzeigen und Messgeräte |
| 40 | ECU – IG1 | 10 | Multipoint-Kraftstoffeinspritzsystem;
Sequentielles Multipoint-Kraftstoffeinspritzsystem. |
| 41 | ECU – B1 | 10 | Navigationssystem |
| 42 | DBL LOCK | 15 | Doppelverriegelungssystem |
| 43 | A / C | 15 | Klimaanlage |
| 44 | STOP | 15 | Bremslichter |
| 45 | OBD – 2 | 7,5 | On-Board-Diagnosesystem |
| 46 | IDEL UP | 7,5 | Leerlaufsystem |
| 47 | LH SEAT | 30 | Elektrisches Sitzsystem |
| 48 | TÜR | 25 | Elektrisches Verriegelungssystem, elektrische Fensterheber |
| 49 | SONNENDACH | 25 | Elektrisches Schiebedach |
| 50 | RR WIPER | 15 | Heckscheibenwischer |
| 51 | ECU – B2 | 10 | Türverriegelungssystem, elektrisches Fenster |
| 52 | DIFF | 20 | Allradantrieb |
| 53 | WASHER | 15 | Scheibenwaschanlage |
| 54 | RADIO | 10 | Audiosystem |
| 55 | DOME | 10 | Innenbeleuchtung |
| 56 | VGRS | 40 | Variable Lenkung |
| 57 | P / W (FL) | 20 | Elektrisches Fenster |
| 58 | P / W (RL) | 20 | Elektrisches Fenster |
| 59 | WIPER | 25 | Frontscheibenwischer |
| 60 | ECU – IG2 | 10 | Klimaanlage hinten |
| 61 | SEAT HTR | 15 | Sitzheizung |
| 62 | GAUGE2 | 10 | Rückfahrlichter |
| 63 | MET | 7,5 | Messgeräte und Anzeigen |
| 64 | IGN | 7,5 | Multipoint-Kraftstoffeinspritzsystem;
Sequentielles Multipoint-Kraftstoffeinspritzsystem. |
| 65 | SECURITY | 7,5 | Antivirensystem |
| 66 | P / W (RR) | 20 | Fensterheber |
| 67 | P / W (FR) | 20 | Fensterheber |
| 68 | BATT CHARGE | 30 | Anhängerladesystem |
| 69 | TIL I TEL | 20 | Neigungs- und Teleskopsteuerung |
| 70 | RR A / C | 30 | Klimaanlage hinten |
| 71 | RH SEAT | 30 | Elektrisches Sitzsystem |
| 72 | AIR PUMP | 50 | Multipoint-Kraftstoffeinspritzsystem;
Sequentielles Multipoint-Kraftstoffeinspritzsystem. |
| 73 | A / F HTR | 15 | Multipoint-Kraftstoffeinspritzsystem;
Sequentielles Multipoint-Kraftstoffeinspritzsystem. |
Toyota Land Cruiser (2008-2009) – Sicherungskastenplan
Baujahr: 2008, 2009.
Die Sicherung des Zigarettenanzünders (Steckdose) im Toyota Land Cruiser (2008-2009) ist die Sicherung 30 im Sicherungskasten.

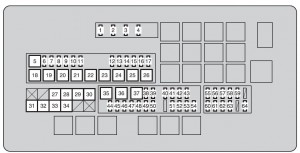

Motorraum
| Sicherung | Amp [A] | Beschreibung | |
| 1 | A / F | 15 | Klimaanlagenheizung |
| 2 | HORN | 10 | Hupe |
| 3 | EFI MAIN | 25 | EFI-Heizung, A / F |
| 4 | IG2 MAIN | 30 | Injektor;
Zündung; Kilometerzähler. |
| 5 | RR A / C | 50 | Fehlender Stromkreis |
| 6 | SEAT-A / C LH | 25 | Fehlender Stromkreis |
| 7 | RR S / HTR | 20 | Sitzheizung hinten |
| 8 | DEICER | 20 | Frontscheibenwischer-Enteisung |
| 9 | CDS FAN | 25 | Kondensatorlüfter |
| 10 | TOW TAIL | 30 | Anhängerzug |
| 11 | RR P / SEAT | 30 | Fehlender Stromkreis |
| 12 | ALT-CDS | 10 | Lichtmaschinenkondensator |
| 13 | FR FOG | 15 | Nebelscheinwerfer vorne |
| 14 | SECURITY | 5 | Sicherheitshupe |
| 15 | SEAT-A / C RH | 25 | Fehlender Stromkreis |
| 16 | STOP | 15 | Bremslichter;
Hohes Bremslicht; Bremskontrolle; Zugwandler; ABS; VSC; Hauptkarosserie-ECU; EFI. |
| 17 | TOW BRK | 30 | Bremskontrolle |
| 18 | RR AUTO A / C | 50 | Hintere Lüftersteuerung |
| 19 | PTC-1 | 50 | PTC-Heizung |
| 20 | PTC-2 | 50 | PTC-Heizung |
| 21 | PTC-3 | 50 | PTC-Heizung |
| 22 | RH-J / B | 40 | Fehlender Stromkreis |
| 23 | SUB BATT | 40 | Abschleppen |
| 24 | VGRS | 40 | Fehlender Stromkreis |
| 25 | H-LP CLN | 30 | Scheinwerferreinigung |
| 26 | DEFOG | 30 | Heckscheibenheizung |
| 27 | AHC | 60 | Fehlender Stromkreis |
| 28 | HTR | 50 | Lüftersteuerung |
| 29 | PBD | 30 | Fehlender Stromkreis |
| 30 | LH-J / B | 150 | Haupt-ECU |
| 31 | ALT | 180 | Fehlender Stromkreis |
| 32 | A/PUMP NR.1 | 50 | AI-STEUERGERÄT |
| 33 | A/PUMP NR.2 | 50 | AI-TREIBER2 |
| 34 | HAUPT | 40 | Scheinwerfer;
Tagfahrlichtsystem. |
| 35 | ABS1 | 50 | ABS |
| 36 | ABS2 | 50 | ABS |
| 37 | ST | 30 | Startsystem |
| 38 | IMB | 7,5 | Sicherungskasten für Identifikationscode;
Smart-Key-System; GBS. |
| 39 | AM2 | 5 | Haupt-ECU |
| 40 | DOME2 | 7,5 | Beleuchtung des Schminkspiegels;
Lüftungsmodul. |
| 41 | ECU-B2 | 5 | Fahrerpositionsspeichersystem |
| 42 | TEL | 5 | Fehlender Stromkreis |
| 43 | RSE | 7,5 | Unterhaltung im Fond |
| 44 | TOWING | 30 | Abschleppen |
| 45 | TÜR NR.2 | 25 | Haupt-ECU |
| 46 | STR LOCK | 20 | Lenkradverriegelungssystem |
| 47 | TURN-HAZ | 15 | Kilometerzähler, Blinker vorne;
Blinker hinten; Zugwandler. |
| 48 | EFI MAIN2 | 20 | Kraftstoffpumpe |
| 49 | ETCS | 10 | EFI |
| 50 | ALT-S | 5 | IC-ALT |
| 51 | AMP | 30 | Audiosystem |
| 52 | RAD NR.1 | 10 | Navigationssystem;
Radioempfängerinstallation. |
| 53 | ECU-B1 | 5 | Smart-Key-System;
Oberes Modul; Neigungs- und Teleskopsteuerung; Kilometerzähler; Kühler; Gateway-ECU; Lenksensor. |
| 54 | DOME1 | 5 | Innenbeleuchtung der Tür;
Uhr. |
| 55 | HEAD LH | 15 | Fernlicht (links) |
| 56 | HEAD LL | 15 | Abblendlicht (links) |
| 57 | INJ | 10 | Injektor, Zündung |
| 58 | MET | 5 | Kilometerzähler |
| 59 | IGN | 10 | Offener Stromkreis;
SRS-Airbag-System; Gateway-ECU; Beifahrererkennungssystem; Smart-Key-System; ABS; VSC; Lenkradverriegelungssystem; GBS. |
| 60 | HEAD RH | 15 | Fernlicht (rechts) |
| 61 | HEAD RL | 15 | Abblendlicht (rechts) |
| 62 | EFI NR.2 | 7,5 | AFM, EVP VSV, 02 SSR,
KEY OFF PMP, AI DRIVER, AI EX VSV, ACIS VSV. |
| 63 | RR A/C NR.2 | 7,5 | Fehlender Stromkreis |
| 64 | DEF NR.2 | 5 | Außenspiegelheizung |
Instrumententafel auf der Fahrerseite
| Sicherung | Amp [A] | Beschreibung | |
| 1 | CIG | 15 | Zigarettenanzünder |
| 2 | BK / UP LP | 10 | Rückfahrscheinwerfer;
Anhänger. |
| 3 | ACC | 7,5 | Stereo-Komponentenverstärkereinheit;
Multi-Display-Einheit; Gateway-ECU; Radioempfängereinheit; Hauptkarosserie-ECU; Spiegel-ECU; Unterhaltung im Fond; Smart-Key-System; Uhr. |
| 4 | PANEL | 10 | Allradantrieb;
Aschenbecher; Zigarettenanzünder; Bremsregler; Kühlschrank; Tempomat; Zentrales Differenzialsperre; DAC; Anzeigeeinheit; Sitzheizung; Klimaanlage; Beleuchtung des Handschuhfachs; Warnblinkanlage; Radioempfängerinstallation; Scheinwerferreinigung; Inverter; Fahrpositionsspeichersystem; Spiegel-ECU; Lüftungsmodul; Neigungssensor des Vorhangschalters; Schalthebel; Lenkschalter; VSC; Konsolenschalter |
| 5 | ECU-IG NO.2 | 10 | Klimaanlage;
Heizung; Oberes Modul; ABS; VSC; Lenksensor; Gierratensensor und G-Sensor; Haupt-ECU; Bremslichter; Schiebedach; Uhr; Spiegelsteuerung. |
| 6 | WINCH | 5 | Fehlender Stromkreis |
| 7 | A / C IG | 10 | Kühlschrank;
Kondensatorlüfter; Kühlkompressor; MG CL; Heckscheibenheizung; RR MGC VLV. |
| 8 | TAIL | 15 | Rücklichter;
Kennzeichenbeleuchtung; Nebelscheinwerfer vorne; Positionslichter vorne; Positionslichter hinten; Standlichter. |
| 9 | WIPER | 30 | Frontscheibenwischer |
| 10 | WSH | 20 | Scheibenwaschanlage |
| 11 | RR WIPER | 15 | Heckscheibenwischer |
| 12 | 4WD | 20 | Allradantrieb |
| 13 | LH-IG | 5 | Lichtmaschine;
Zusatzbatterie; Sitzheizung; Frontscheibenwischer-Enteisung; Sicherheitsgurtstraffer; Warnblinkanlage; Inverter; Schalthebel. |
| 14 | ECU-IG NO.1 | 5 | ABS;
VSC; Neigungs- und Teleskoplenksystem; Gateway-ECU; Getriebesperrsystem; Tempomat; Pre-Crash-Sicherheitsgurt; Scheinwerferreinigung; Multi-Display-Einheit; Fahrpositionsspeichersystem; Türschließhilfe. |
| 15 | S/ROOF | 25 | Schiebedach |
| 16 | RR TÜR RECHTS | 20 | Elektrische Fensterheber |
| 17 | MIR | 15 | Spiegel-ECU;
Externe Spiegelheizung. |
| 18 | RR TÜR LINKS | 20 | Elektrische Fensterheber |
| 19 | FR TÜR LINKS | 20 | Elektrische Fensterheber |
| 20 | FR TÜR RECHTS | 20 | Elektrische Fensterheber |
| 21 | RR NEBEL | 7,5 | Fehlender Stromkreis |
| 22 | A / C | 7,5 | Klimaanlage |
| 23 | AM1 | 5 | Fehlender Stromkreis |
| 24 | TI & TE | 15 | Neigungs- und Teleskopsteuerung |
| 25 | FR P/SITZ RECHTS | 30 | Vordersitzverstellung |
| 26 | PWR STECKDOSE | 15 | Steckdose |
| 27 | OBD | 7,5 | DLC3 |
| 28 | PSB | 30 | Pre-Crash-Sicherheitsgurt |
| 29 | TÜR NR.1 | 25 | Haupt-ECU |
| 30 | FR P/SITZ LINKS | 30 | Vordersitzverstellung |
| 31 | INVERTER | 15 | Inverter |

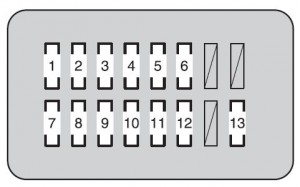

Instrumententafel auf der Beifahrerseite
| Sicherung | Amp [A] | Beschreibung | |
| 1 | RSF LH | 30 | Fehlender Stromkreis |
| 2 | B / DR CLSR RH | 30 | Fehlender Stromkreis |
| 3 | B / DR CLSR LH | 30 | Fehlender Stromkreis |
| 4 | RSF RH | 30 | Fehlender Stromkreis |
| 5 | TÜR DL | 15 | Fehlender Stromkreis |
| 6 | AHC-B | 20 | Fehlender Stromkreis |
| 7 | AHC-B NR.2 | 10 | Fehlender Stromkreis |
| 8 | ECU-IG NR.4 | 5 | Reifendruckwarnsystem |
| 9 | SEAT-A/C FAN | 10 | Fehlender Stromkreis |
| 10 | SEAT-HTR | 20 | Sitzheizung |
| 11 | AFS | 5 | Fehlender Stromkreis |
| 12 | ECU-IG NR.3 | 5 | Fehlender Stromkreis |
| 13 | TV | 10 | Multi-Display-Einheit |
Toyota Land Cruiser (2010-2011) – Sicherungskastenbelegung
Baujahr: 2010, 2011.
Die Sicherung für den Zigarettenanzünder (Steckdose) im Toyota Land Cruiser (2010-2011) ist die Sicherung 1 im Sicherungskasten auf der Fahrerseite.
Motorraum
| Sicherung | Amp [A] | Beschreibung | |
| 1 | A / F | 15 | Klimaanlagenheizung |
| 2 | HORN | 10 | Hupe |
| 3 | EFI MAIN | 25 | EFI-Heizung, A / F |
| 4 | IG2 MAIN | 30 | Injektor, Zündung, Kilometerzähler |
| 5 | RR A / C | 50 | Nicht vorhandener Stromkreis |
| 6 | SEAT-A / C LH | 25 | Nicht vorhandener Stromkreis |
| 7 | RR S / HTR | 20 | Sitzheizung hinten |
| 8 | DEICER | 20 | Frontscheibenenteisung |
| 9 | CDS FAN | 25 | Kondensatorlüfter |
| 10 | TOW TAIL | 30 | Anhängerkupplung |
| 11 | RR P / SEAT | 30 | Nicht vorhandener Stromkreis |
| 12 | ALT-CDS | 10 | Lichtmaschinenkondensator |
| 13 | FR FOG | 15 | Nebelscheinwerfer vorne |
| 14 | SECURITY | 5 | Sicherheitshupe |
| 15 | SEAT-A / C RH | 25 | Nicht vorhandener Stromkreis |
| 16 | STOP | 15 | Bremslichter;
Hohes Bremslicht; Bremscontroller; Anhängerwandler; ABS; VSC; Hauptkarosserie-ECU; EFI. |
| 17 | TOW BRK | 30 | Bremscontroller |
| 18 | RR AUTO A / C | 50 | Hintere Lüftersteuerung |
| 19 | PTC-1 | 50 | PTC-Heizung |
| 20 | PTC-2 | 50 | PTC-Heizung |
| 21 | PTC-3 | 50 | PTC-Heizung |
| 22 | RH-J / B | 40 | Nicht vorhandener Stromkreis |
| 23 | SUB BATT | 40 | Anhängerkupplung |
| 24 | VGRS | 40 | Nicht vorhandener Stromkreis |
| 25 | H-LP CLN | 30 | Scheinwerferreinigung |
| 26 | DEFOG | 30 | Heckscheibenenteisung |
| 27 | AHC | 60 | Nicht vorhandener Stromkreis |
| 28 | HTR | 50 | Lüftersteuerung |
| 29 | PBD | 30 | Nicht vorhandener Stromkreis |
| 30 | LH-J / B | 150 | Haupt-ECU-Einheit |
| 31 | ALT | 180 | Nicht vorhandener Stromkreis |
| 32 | A/PUMP NR.1 | 50 | AI-STEUERGERÄT |
| 33 | A/PUMP NR.2 | 50 | AI-TREIBER2 |
| 34 | HAUPT | 40 | Scheinwerfer;
Tagfahrlichtsystem. |
| 35 | ABS1 | 50 | ABS |
| 36 | ABS2 | 50 | ABS |
| 37 | ST | 30 | Startsystem |
| 38 | IMB | 7,5 | Sicherungskasten für Identifikationscode;
Smart-Key-System; GBS. |
| 39 | AM2 | 5 | Haupt-ECU-Einheit |
| 40 | DOME2 | 7,5 | Beleuchtung des Kosmetikspiegels;
Lüftungsmodul. |
| 41 | ECU-B2 | 5 | Fahrersitz-Memory-System |
| 42 | TEL | 5 | Fehlender Stromkreis |
| 43 | RSE | 7,5 | Unterhaltung im Fond |
| 44 | TOWING | 30 | Anhängerkupplung |
| 45 | DOOR NR.2 | 25 | Haupt-ECU-Einheit |
| 46 | STR LOCK | 20 | Lenkradschlosssystem |
| 47 | TURN-HAZ | 15 | Kilometerzähler;
Blinker vorne; Blinker hinten; Anhängerwandler. |
| 48 | EFI MAIN2 | 20 | Kraftstoffpumpe |
| 49 | ETCS | 10 | EFI |
| 50 | ALT-S | 5 | IC-ALT |
| 51 | AMP | 30 | Audiosystem |
| 52 | RAD NR.1 | 10 | Navigationssystem;
Radioempfängerinstallation. |
| 53 | ECU-B1 | 5 | Smart-Key-System;
Oberes Modul; Neigungs- und Teleskopsteuerung; Kilometerzähler; Kühlschrank; Gateway-ECU; Lenksensor. |
| 54 | DOME1 | 5 | Innenbeleuchtung der Tür;
Uhr. |
| 55 | HEAD LH | 15 | Fernlicht (links) |
| 56 | HEAD LL | 15 | Nebelscheinwerfer (links) |
| 57 | INJ | 10 | Injektor, Zündung |
| 58 | MET | 5 | Kilometerzähler |
| 59 | IGN | 10 | Offener Stromkreis;
SRS-Airbag-System; Gateway-ECU; Beifahrererkennungssystem; Smart-Key-System; ABS; VSC; Lenkradschlosssystem; GBS. |
| 60 | HEAD RH | 15 | Fernlicht (rechts) |
| 61 | HEAD RL | 15 | Nebelscheinwerfer (rechts) |
| 62 | EFI NR.2 | 7,5 | AFM, EVP VSV, 02 SSR,
SCHLÜSSEL AUS PMP, AI DRIVER, AI EX VSV, ACIS VSV. |
| 63 | RR A/C NR.2 | 7,5 | Fehlender Stromkreis |
| 64 | DEF NR.2 | 5 | Außenspiegelheizung |

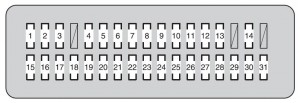

Instrumententafel auf der Fahrerseite
| Sicherung | Amp [A] | Beschreibung | |
| 1 | CIG | 15 | Zigarettenanzünder |
| 2 | BK / UP LP | 10 | Rückfahrlichter, Anhänger |
| 3 | ACC | 7,5 | Stereo-Komponentenverstärkereinheit;
Multimonitor-Einheit; Gateway-ECU; Radioempfängereinheit; Hauptkarosserie-ECU; Spiegel-ECU; Unterhaltung für die Rücksitze; Smart-Key-System; Uhr. |
| 4 | PANEL | 10 | Allradantrieb;
Aschenbecher; Zigarettenanzünder; Bremscontroller; Kühlschrank; Tempomat; Zentrale Differentialsperre; DAC; Anzeigeeinheit; Sitzheizung; Klimaanlage; Beleuchtung des Handschuhfachs; Warnblinkanlage; Radioempfängerinstallation; Scheinwerferreiniger; Inverter; Sitzpositions-Memory-System; Spiegel-ECU; Lüftungsmodul; Neigungssensor des Vorhangschalters; Schalthebelschalter; Lenkradschalter; VSC; Konsolenschalter. |
| 5 | ECU-IG NO.2 | 10 | Klimaanlage;
Heizung; Oberes Modul; ABS; VSC; Lenksensor; Gierratensensor und G-Sensor; Haupt-ECU-Einheit; Bremslichter; Schiebedach; Uhr; EC-Spiegel. |
| 6 | WINCH | 5 | Fehlender Stromkreis |
| 7 | A / C IG | 10 | Kühlschrank;
Kondensatorlüfter; Kühlerkompressor; MG CL; Heckscheibenenteisung; RR MGC VLV. |
| 8 | TAIL | 15 | Rücklichter;
Kennzeichenbeleuchtung; Nebelscheinwerfer vorne; Vordere Positionslichter; Hintere Positionslichter; Parklichter. |
| 9 | WIPER | 30 | Frontscheibenwischer |
| 10 | WSH | 20 | Scheibenwaschdüse |
| 11 | RR WIPER | 15 | Heckscheibenwischer |
| 12 | 4WD | 20 | Allradantrieb |
| 13 | LH-IG | 5 | Lichtmaschine;
Zusatzbatterie; Sitzheizung; Frontscheibenenteisung; Sicherheitsgurtstraffer; Warnblinkanlage; Inverter; Schalthebelschalter. |
| 14 | ECU-IG NO.1 | 5 | ABS;
VSC; Neigungs- und Teleskoplenksystem; Gateway-ECU; Getriebesperrsystem; Tempomat; Pre-Crash-Sicherheitsgurt; Scheinwerferreiniger; Anzeigeeinheit; Sitzpositions-Memory-System; Türschließassistenzsystem. |
| 15 | S/ROOF | 25 | Schiebedach |
| 16 | RR TÜR RECHTS | 20 | Elektrische Fensterheber |
| 17 | MIR | 15 | Spiegel-ECU;
Externe Spiegelheizung. |
| 18 | RR TÜR LINKS | 20 | Elektrische Fensterheber |
| 19 | FR TÜR LINKS | 20 | Elektrische Fensterheber |
| 20 | FR TÜR RECHTS | 20 | Elektrische Fensterheber |
| 21 | RR NEBEL | 7,5 | Fehlender Stromkreis |
| 22 | A / C | 7,5 | Klimaanlage |
| 23 | AM1 | 5 | Fehlender Stromkreis |
| 24 | TI & TE | 15 | Einstellbare und teleskopische Steuerung |
| 25 | FR P/SITZ RECHTS | 30 | Vordersitzverstellung |
| 26 | PWR STECKDOSE | 15 | Steckdose |
| 27 | OBD | 7,5 | DLC3 |
| 28 | PSB | 30 | Pre-Crash-Sicherheitsgurt |
| 29 | TÜR NR.1 | 25 | Haupt-ECU-Einheit |
| 30 | FR P/SITZ LINKS | 30 | Vordersitzverstellung |
| 31 | INVERTER | 15 | Inverter |

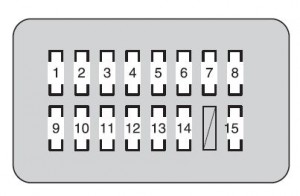

Instrumententafel auf der Beifahrerseite
| Sicherung | Amp [A] | Beschreibung | |
| 1 | RSF LH | 30 | Nicht vorhandener Stromkreis |
| 2 | B / DR CLSR RH | 30 | Nicht vorhandener Stromkreis |
| 3 | B / DR CLSR LH | 30 | Nicht vorhandener Stromkreis |
| 4 | RSF RH | 30 | Nicht vorhandener Stromkreis |
| 5 | DOOR DL | 15 | Nicht vorhandener Stromkreis |
| 6 | AHC-B | 20 | Nicht vorhandener Stromkreis |
| 7 | TEL | 5 | Multimedia |
| 8 | TOW BK / UP | 7,5 | Anhängerkupplung |
| 9 | AHC-B NO.2 | 10 | Nicht vorhandener Stromkreis |
| 10 | ECU-IG NO.4 | 5 | Reifendruckwarnsystem |
| 11 | SEAT-A/C FAN | 10 | Nicht vorhandener Stromkreis |
| 12 | SEAT-HTR | 20 | Sitzheizung |
| 13 | AFS | 5 | Nicht vorhandener Stromkreis |
| 14 | ECU-IG NO.3 | 5 | Nicht vorhandener Stromkreis |
| 15 | TV | 10 | Display |
Toyota Land Cruiser (2012) – Sicherungskastenbelegung
Baujahr: 2012.
Die Sicherung für den Zigarettenanzünder (Steckdose) im Toyota Land Cruiser (2012) ist die Sicherung 1 im Sicherungskasten auf dem Armaturenbrett (Typ A).

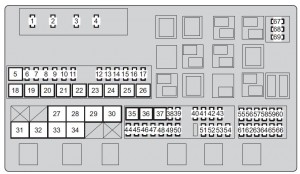

Motorraum
| Sicherung | Amp [A] | Beschreibung | |
| 1 | A / F * 1 | 15 | Klimaanlagenheizung |
| EFI MAIN2 * 2, * 3 | 15 A * 2 | VNT DRIVER, EFI, EDU | |
| 25 A * 3 | |||
| 2 | HORN | 10 | Hupe |
| 3 | EFI MAIN | 25 | EFI;
A/F-Heizung; Kraftstoffpumpe. |
| 4 | IG2 MAIN | 30 | Injektor;
Zündung; Kilometerzähler. |
| 5 | RR A / C | 50 | Fehlender Stromkreis |
| 6 | SEAT-A / C LH | 25 | Sitzheizung und Lüfter |
| 7 | RR S / HTR | 20 | Beheizung der Rücksitze |
| 8 | DEICER | 20 | Enteisung der Frontscheibenwischer |
| 9 | CDS FAN | 25 | Kondensatorlüfter |
| 10 | TOW TAIL | 30 | Fehlender Stromkreis |
| 11 | RR P / SEAT | 30 | Fehlender Stromkreis |
| 12 | ALT-CDS | 10 | ALT-CDS |
| 13 | FR FOG | 15 | Nebelscheinwerfer vorne |
| 14 | SECURITY | 5 | SI CURA |
| 15 | SEAT-A / C RH | 25 | Sitzheizung und Lüfter |
| 16 | STOP | 15 | Bremslichter;
Hohes Bremslicht; ABS; VSC; Hauptkarosserie-Steuergerät; EFI; Anhänger. |
| 17 | AI PUMP HTR * 1 | 10 | Heizung mit AI-Pumpe |
| PWR HTR * 2, * 3 | 7,5 | Elektrische Heizung | |
| 18 | RR AUTO A / C | 50 | Klimaanlage hinten |
| 19 | PTC-1 | 50 | PTC-Heizung |
| 20 | PTC-2 | 50 | PTC-Heizung |
| 21 | PTC-3 | 50 | PTC-Heizung |
| 22 | RH-J / B | 40 | RH-J / B |
| 23 | SUB BATT | 40 | Anhänger |
| 24 | VGRS | 40 | VGRS ECU |
| 25 | H-LP CLN | 30 | Scheinwerferreiniger |
| 26 | DEFOG | 30 | Heckscheibenheizung |
| 27 | AHC | 60 | AHC an 4 Rädern |
| 28 | HTR | 50 | Klimaanlage vorne |
| 29 | PBD | 30 | Stromversorgung des Heckklappen-Steuergeräts |
| 30 | LH-J / B | 150 | LH-J / B |
| 31 | ALT | 180 | Jede Sicherung |
| 32 | A/PUMP NO.1*1 | 50 | AI-STEUERUNG |
| GLOW1 * 2, * 3 | 80 | Motorvorwärmanlage | |
| 33 | A/PUMP NO.2*1 | 50 | AI DRIVER2 |
| GLOW2 * 2, * 3 | 80 | Motorvorwärmanlage | |
| 34 | HAUPT | 40 | Scheinwerfer,
HAUPT LL, HAUPT RL, HAUPT LH, HAUPT RH |
| 35 | ABS1 | 50 | ABS |
| 36 | ABS2 | 50 | ABS |
| 37 | ST | 30 | Startsystem |
| 38 | IMB | 7,5 | Sicherungskasten mit Identifikationscode;
Intelligentes Zugangs- und Startsystem per Knopfdruck; GBS. |
| 39 | AM2 | 5 | Haupt-ECU |
| 40 | DOME2 | 7,5 | Innenbeleuchtung;
Oberes Modul; Innenbeleuchtung hinten. |
| 41 | ECU-B2 | 5 | Fahrersitz-Memory-System |
| 42 | AMP 2 | 30 | Audiosystem |
| 43 | RSE | 7,5 | Fehlender Stromkreis |
| 44 | TOWING | 30 | Anhänger |
| 45 | DOOR NO.2 | 25 | Haupt-ECU |
| 46 | STR LOCK | 20 | Lenkradsperrsystem |
| 47 | TURN-HAZ | 15 | Kilometerzähler;
Blinker vorne; Seitenblinker; Blinker hinten; Anhänger. |
| 48 | EFI MAIN2 * 1 | 20 | Kraftstoffpumpe |
| F / PMP * 2, * 3 | 20 | Fehlender Stromkreis | |
| 49 | ETCS * 1 | 10 | EFI |
| A / F * 3 | 15 | Klimaanlagenheizung | |
| 50 | ALT-S | 5 | IC-ALT |
| 51 | AMP 1 | 30 | Audiosystem |
| 52 | RAD NO.1 | 10 | Navigationssystem;
Audiosystem; Einparkhilfesystem. |
| 53 | ECU-B1 | 5 | Doppelsicherheitssystem;
Intelligentes Zugangs- und Startsystem; Flugzeugmodul; Neigungs- und G-Sensor; Glas mit verstellbarer und teleskopischer Lenkung; Kilometerzähler; Kühler; Gateway-ECU; Lenksensor; VGRS. |
| 54 | DOME1 | 5 | Intelligentes Zugangssystem mit Hintergrundbeleuchtung;
Uhr. |
| 55 | HEAD LH | 15 | Fernlicht (links) |
| 56 | HEAD LL | 15 | Abblendlicht (links);
Scheinwerfer-Nivelliersystem. |
| 57 | INJ | 10 | Injektor;
Zündsystem. |
| 58 | MET | 5 | Kilometerzähler |
| 59 | IGN | 10 | Offener Stromkreis;
SRS-Airbagsystem; Gateway-ECU; Intelligentes Zugangs- und Startsystem; ABS; VSC; Lenkradsperrsystem; GBS. |
| 60 | DRL | 5 | Tagfahrlicht |
| 61 | HEAD RH | 15 | Fernlicht (rechts) |
| 62 | HEAD RL | 15 | Abblendlicht (rechts) |
| 63 | EFI NO.2 | 7,5 | Luftinjektionssystem;
Luftmassenmesser. |
| 64 | RR A/C NO.2 | 7,5 | Fehlender Stromkreis |
| 65 | EFI NO.3*2, 3 | 7,5 | EGR E-VRV B2, D-THROT SOL B2 |
| 66 | DEF NO.2 | 5 | Außenspiegelheizung |
| 67 | SPARE | 5 | Ersatzsicherung |
| 68 | SPARE | 15 | Ersatzsicherung |
| 69 | SPARE | 30 | Ersatzsicherung |
| * 1: Fahrzeuge mit Benzinmotor
* 2: Fahrzeuge mit Dieselmotor (für Russland, Ukraine, Kasachstan, Aserbaidschan, Georgien, Armenien, Weißrussland) * 3: Fahrzeuge mit Dieselmotor (außer Russland, Ukraine, Kasachstan, Aserbaidschan, Georgien, Armenien, Weißrussland) |
|||
Unter dem Armaturenbrett (Typ A)
| Sicherung | Amp [A] | Beschreibung | |
| 1 | CIG | 15 | Zigarettenanzünder |
| 2 | BK / UP LP | 10 | Rückfahrscheinwerfer;
Anhänger. |
| 3 | ACC | 7,5 | Stereo-Komponentenverstärkereinheit;
Multi-Display-Einheit; Gateway-ECU; Radioempfängereinheit; Hauptkarosserie-ECU; Spiegel-ECU; Unterhaltung auf den Rücksitzen; Intelligentes Schlüsselsystem; Uhr. |
| 4 | PANEL | 10 | Allradantrieb;
Aschenbecher; Zigarettenanzünder; Bremsregler; Kühlschrank; Tempomat; Zentraldifferentialsperre; DAC; Anzeigeeinheit; Sitzheizung; Klimaanlage; Beleuchtung des Handschuhfachs; Wartungsscheinwerfer; Installation der Radioeinheit; Scheinwerferreinigung; Wechselrichter; Sitzpositionsspeicher; Spiegel-ECU; Luftmodul; Neigungssensor des Airbag-Schalters; Schalthebel; Lenkschalter; VSC; Konsolenschalter. |
| 5 | ECU-IG NO.2 | 10 | Klimaanlage;
Heizung; Oberes Modul; ABS; VSC; Lenksensor; Neigungssensor und G-Sensor; Haupt-ECU; Bremslichter; Schiebedach; Uhr; EC-Spiegel. |
| 6 | WINCH | 5 | Fehlender Stromkreis |
| 7 | A / C IG | 10 | Kühlschrank;
Kondensatorlüfter; Kühlerkompressor; MG CL; Heckscheibenheizung; RR MGC VLV. |
| 8 | TAIL | 15 | Rückleuchten;
Kennzeichenbeleuchtung; Nebelscheinwerfer vorne; Seitenlichter vorne; Seitenlichter hinten; Standlichter. |
| 9 | WIPER | 30 | Frontscheibenwischer |
| 10 | WSH | 20 | Scheibenwaschanlage |
| 11 | RR WIPER | 15 | Heckscheibenwischer |
| 12 | 4WD | 20 | Allradantrieb |
| 13 | LH-IG | 5 | Lichtmaschine;
Zusatzbatterie; Sitzheizung; Enteisung der Frontscheibenwischer; Sicherheitsgurtstraffer; Wartungsleuchten; Wechselrichter; Schalthebel. |
| 14 | ECU-IG NO.1 | 5 | ABS, VSC;
Neigbares und teleskopisches Glas; Gateway-ECU; Getriebesperrsystem; Tempomat; Sicherheitsgurt vor Kollision; Scheinwerferreinigung; Multi-Display-Einheit; Sitzpositionsspeicher; Türschließhilfe. |
| 15 | S/ROOF | 25 | Panoramadach |
| 16 | RR TÜR RECHTS | 20 | Elektrische Fensterheber |
| 17 | MIR | 15 | Spiegel-ECU;
Außenspiegelheizung. |
| 18 | RR TÜR LINKS | 20 | Elektrische Fensterheber |
| 19 | FR TÜR LINKS | 20 | Elektrische Fensterheber |
| 20 | FR TÜR RECHTS | 20 | Elektrische Fensterheber |
| 21 | RR NEBEL | 7,5 | Fehlender Stromkreis |
| 22 | A / C | 7,5 | Klimaanlage |
| 23 | AM1 | 5 | Fehlender Stromkreis |
| 24 | TI & TE | 15 | Verstellbare und teleskopische Steuerung |
| 25 | FR P/SITZ RECHTS | 30 | Einstellung des Vordersitzes |
| 26 | PWR STECKDOSE | 15 | Steckdose |
| 27 | OBD | 7,5 | DLC3 |
| 28 | PSB | 30 | Sicherheitsgurt vor Kollision |
| 29 | TÜR NR.1 | 25 | Haupt-ECU |
| 30 | FR P/SITZ LINKS | 30 | Einstellung des Vordersitzes |
| 31 | WECHSELRICHTER | 15 | Wechselrichter |

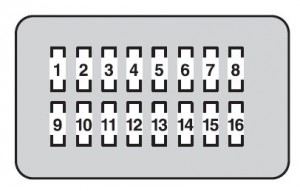

Armaturenbrett auf der Beifahrerseite
| Sicherung | Amp [A] | Beschreibung | |
| 1 | RSF LH | 30 | Fehlender Stromkreis |
| 2 | B / DR CLSR RH | 30 | Fehlender Stromkreis |
| 3 | B / DR CLSR LH | 30 | Fehlender Stromkreis |
| 4 | RSF RH | 30 | Fehlender Stromkreis |
| 5 | TÜR DL | 15 | Fehlender Stromkreis |
| 6 | AHC-B | 20 | Fehlender Stromkreis |
| 7 | TEL | 5 | Multimedia |
| 8 | TOW BK / UP | 7,5 | Anhänger |
| 9 | AHC-B NO.2 | 10 | Fehlender Stromkreis |
| 10 | ECU-IG NO.4 | 5 | Reifendruckwarnsystem |
| 11 | SEAT-A/C FAN | 10 | Fehlender Stromkreis |
| 12 | SEAT-HTR | 20 | Sitzheizung |
| 13 | AFS | 5 | Fehlender Stromkreis |
| 14 | ECU-IG NO.3 | 5 | Fehlender Stromkreis |
| 15 | STRG HTR | 10 | Beheiztes Lenkrad |
| 16 | TV | 10 | Multi-Display-Einheit |
Toyota Land Cruiser (2013-2014) – Sicherungsplan
Baujahr: 2013, 2014.
Die Sicherung des Zigarettenanzünders (Steckdose) im Toyota Land Cruiser (2013-2014) ist die Sicherung 1 im Sicherungskasten auf dem Armaturenbrett (Typ A).
Motorraum (Sicherungskasten links) – Typ A
| Sicherung | Amp [A] | Beschreibung | |
| 1 | A / F * 1 | 15 | Klimaanlagenheizung |
| EFI MAIN2 * 2, * 3 | 15 A * 2 | VNT DRIVER;
EFI; EDU. |
|
| 25 A * 3 | |||
| 2 | HORN | 10 | Hupe |
| 3 | EFI MAIN | 25 | EFI;
A / F Heizung; Kraftstoffpumpe. |
| 4 | IG2 MAIN | 30 | Injektor;
Zündung; Kilometerzähler. |
| 5 | RR A / C | 50 | Fehlender Stromkreis |
| 6 | SEAT-A / C LH | 25 | Sitzheizung und Ventilatoren |
| 7 | RR S / HTR | 20 | Beheizung der Rücksitze |
| 8 | DEICER | 20 | Enteisung der Frontscheibenwischer |
| 9 | CDS FAN | 25 | Kondensatorlüfter |
| 10 | TOW TAIL | 30 | Fehlender Stromkreis |
| 11 | RR P / SEAT | 30 | Fehlender Stromkreis |
| 12 | ALT-CDS | 10 | ALT-CDS |
| 13 | FR FOG | 15 | Nebelscheinwerfer vorne |
| 14 | SECURITY | 5 | SICHERHEIT |
| 15 | SEAT-A / C RH | 25 | Sitzheizung und Ventilatoren |
| 16 | STOP | 15 | Bremslichter;
Hohes Bremslicht; ABS; VSC; Hauptkarosserie-ECU; EFI; Anhänger. |
| 17 | AI PUMP HTR * 1 | 10 | Heizung mit AI-Pumpe |
| PWR HTR * 2, * 3 | 7,5 | Elektrische Heizung | |
| 18 | RR AUTO A / C | 50 | Hintere Klimaanlage |
| 19 | PTC-1 | 50 | PTC-Heizung |
| 20 | PTC-2 | 50 | PTC-Heizung |
| 21 | PTC-3 | 50 | PTC-Heizung |
| 22 | RH-J / B | 40 | RH-J / B |
| 23 | SUB BATT | 40 | Anhänger |
| 24 | VGRS | 40 | VGRS ECU |
| 25 | H-LP CLN | 30 | Scheinwerferreiniger |
| 26 | DEFOG | 30 | Heckscheibenheizung |
| 27 | AHC | 60 | AHC für 4 Räder |
| 28 | HTR | 50 | Vordere Klimaanlage |
| 29 | PBD | 30 | Stromversorgung der Heckklappen-ECU |
| 30 | LH-J / B | 150 | LH-J / B |
| 31 | ALT | 180 | Jede Sicherung |
| 32 | A/PUMP NO.1*1 | 50 | AI-STEUERUNG |
| GLOW1 * 2, * 3 | 80 | Motorvorwärmsystem | |
| 33 | A/PUMP NO.2*1 | 50 | AI DRIVER2 |
| GLOW2 * 2, * 3 | 80 | Motorvorwärmsystem | |
| 34 | MAIN | 40 | Scheinwerfer;
MAIN LL, MAIN RL, MAIN LH, MAIN RH. |
| 35 | ABS1 | 50 | ABS |
| 36 | ABS2 | 50 | ABS |
| 37 | ST | 30 | Startsystem |
| 38 | IMB | 7,5 | Sicherungskasten mit Identifikationscode;
Intelligentes Zugangs- und Startsystem per Knopfdruck; GBS. |
| 39 | AM2 | 5 | Haupt-ECU |
| 40 | DOME2 | 7,5 | Beleuchtung leer;
Oberes Modul; Innenbeleuchtung hinten. |
| 41 | ECU-B2 | 5 | Fahrersitzpositionsspeichersystem |
| 42 | AMP 2 | 30 | Audiosystem |
| 43 | RSE | 7,5 | Fehlender Stromkreis |
| 44 | TOWING | 30 | Anhänger |
| 45 | DOOR NO.2 | 25 | Haupt-ECU |
| 46 | STR LOCK | 20 | Lenkradverriegelungssystem |
| 47 | TURN-HAZ | 15 | Kilometerzähler;
Vordere Scheinwerfer; Seitenblinker; Hintere Blinker; Anhänger. |
| 48 | EFI MAIN2 * 1 | 20 | Kraftstoffpumpe |
| F / PMP * 2, * 3 | 20 | Fehlender Stromkreis | |
| 49 | ETCS * 1 | 10 | EFI |
| A / F * 3 | 15 | Klimaanlagenheizung | |
| 50 | ALT-S | 5 | IC-ALT |
| 51 | AMP 1 | 30 | Audiosystem |
| 52 | RAD NO.1 | 10 | Navigationssystem;
Audiosystem; Einparkhilfesystem. |
| 53 | ECU-B1 | 5 | Doppelverriegelungssystem;
Intelligentes Zugangs- und Startsystem; Lüftungsmodul; Neigungs- und G-Sensor; Neigungs- und Teleskoplenksystem; Kilometerzähler; Kühler; Gateway-ECU; Lenksensor; VGRS. |
| 54 | DOME1 | 5 | Beleuchtetes Einstiegssystem;
Uhr. |
| 55 | HEAD LH | 15 | Nebelscheinwerfer (links) |
| 56 | HEAD LL | 15 | Nebelscheinwerfer (links);
Scheinwerfer-Nivelliersystem. |
| 57 | INJ | 10 | Injektor;
Zündsystem. |
| 58 | MET | 5 | Kilometerzähler |
| 59 | IGN | 10 | Offener Stromkreis;
SRS-Airbagsystem; Gateway-ECU; Intelligentes Zugangs- und Startsystem; ABS; VSC; Lenkradverriegelungssystem; GBS. |
| 60 | DRL | 5 | Tagfahrlicht |
| 61 | HEAD RH | 15 | Nebelscheinwerfer (rechts) |
| 62 | HEAD RL | 15 | Nebelscheinwerfer (rechts) |
| 63 | EFI NO.2 | 7,5 | Luftansaugsystem;
Luftstromsensor. |
| 64 | RR A/C NO.2 | 7,5 | Fehlender Stromkreis |
| 65 | EFI NO.3*2, 3 | 7,5 | EGR E-VRV B2, D-THROT SOL B2 |
| 66 | DEF NO.2 | 5 | Außenspiegelheizung |
| 67 | SPARE | 5 | Ersatzsicherung |
| 68 | SPARE | 15 | Ersatzsicherung |
| 69 | SPARE | 30 | Ersatzsicherung |
| * 1: Fahrzeuge mit Benzinmotor
* 2: Fahrzeuge mit Dieselmotor (für Russland, Ukraine, Kasachstan, Aserbaidschan, Georgien, Armenien, Weißrussland) * 3: Fahrzeuge mit Dieselmotor (außer Russland, Ukraine, Kasachstan, Aserbaidschan, Georgien, Armenien, Weißrussland) |
|||

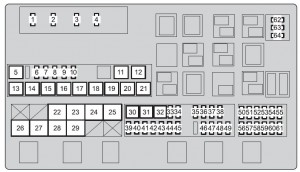

Motorraum (Sicherungskasten links) – Typ B
| Sicherung | Amp [A] | Beschreibung | |
| 1 | A / F * 1 | 15 | Klimaanlagenheizung |
| EFI MAIN2 * 2, * 3 | 15 A * 2 | VNT DRIVER, EFI, EDU | |
| 25 A * 3 | |||
| 2 | HORN | 10 | Hupe |
| 3 | EFI MAIN | 25 | EFI;
A / F Heizung; Kraftstoffpumpe. |
| 4 | IG2 MAIN | 30 | INJ, IGN, MET |
| 5 | RR A / C | 50 | Lüftersteuerung |
| 6 | CDS FAN | 25 | Kondensatorlüfter |
| 7 | RR S / HTR | 20 | Beheizung der Rücksitze |
| 8 | FR FOG | 7,5 | Nebelscheinwerfer vorne |
| 9 | STOP | 15 | Bremslichter;
Hohes Bremslicht; ABS; VSC; Hauptkarosserie-ECU; EFI; Anhänger. |
| 10 | SEAT-A / C LH | 25 | Sitzheizung und Ventilatoren |
| 11 | HWD4 | 30 | Beheizte Frontscheibe |
| 12 | HWD3 | 30 | Beheizte Frontscheibe |
| 13 | AHC | 50 | AHC für 4 Räder |
| 14 | PTC-1 | 50 | PTC-Heizung |
| 15 | PTC-2 | 50 | PTC-Heizung |
| 16 | PTC-3 | 50 | PTC-Heizung |
| 17 | RH-J / B | 50 | RH-J / B |
| 18 | SUB BATT | 40 | Anhänger |
| 19 | VGRS | 40 | VGRS ECU |
| 20 | H-LP CLN | 30 | Scheinwerferreiniger |
| 21 | DEFOG | 30 | Heckscheibenheizung |
| 22 | SUB-R / B | 100 | SUB-R / B |
| 23 | HTR | 50 | Vordere Klimaanlage |
| 24 | PBD | 30 | Stromversorgung der Heckklappen-ECU |
| 25 | LH-J / B | 150 | LH-J / B |
| 26 | ALT | 180 | Lichtmaschine |
| 27 | A/PUMP NO.1*1 | 50 | AI-STEUERUNG |
| GLOW1 * 2, * 3 | 80 | Motorvorwärmung | |
| 28 | A/PUMP NO.2*1 | 50 | AI DRIVER2 |
| GLOW2 * 2, * 3 | 80 | Motorvorwärmung | |
| 29 | MAIN | 40 | Scheinwerfer,
HEAD LL, HEAD RL, HEAD LH, HEAD RH |
| 30 | ABS1 | 50 | ABS |
| 31 | ABS2 | 50 | ABS |
| 32 | ST | 30 | Startsystem |
| 33 | IMB | 7,5 | Sicherungskasten mit Identifikationscode;
Intelligentes Zugangs- und Startsystem per Knopfdruck; GBS. |
| 34 | AM2 | 5 | Haupt-ECU |
| 35 | DOME2 | 7,5 | Klare Lichter;
Oberes Modul; Innenbeleuchtung hinten |
| 36 | ECU-B2 | 5 | Fahrersitzpositionsspeichersystem |
| 37 | AMP 2 | 30 | Audiosystem |
| 38 | RSE | 7,5 | Fehlender Stromkreis |
| 39 | TOWING | 30 | Anhänger |
| 40 | DOOR NO.2 | 25 | Haupt-ECU |
| 41 | STR LOCK | 20 | Lenkradverriegelungssystem |
| 42 | TURN-HAZ | 15 | Kilometerzähler;
Vordere Scheinwerfer; Seitenblinker; Hintere Blinker; Anhänger. |
| 43 | EFI MAIN2 * 1 | 20 | Kraftstoffpumpe |
| F / PMP * 2, * 3 | 20 | Fehlender Stromkreis | |
| 44 | ETCS * 1 | 10 | EFI |
| A / F * 3 | 15 | Klimaanlagenheizung | |
| 45 | ALT-S | 5 | IC-ALT |
| 46 | AMP 1 | 30 | Audiosystem |
| 47 | RAD NO.1 | 10 | Navigationssystem;
Audiosystem; Einparkhilfesystem. |
| 48 | ECU-B1 | 5 | Doppelverriegelungssystem;
Intelligentes Zugangs- und Startsystem; Lüftungsmodul; Neigungs- und G-Sensor; Neigungs- und Teleskoplenksystem; Kilometerzähler; Kühler; Gateway-ECU; Lenksensor; VGRS. |
| 49 | DOME1 | 5 | Intelligentes Einstiegsbeleuchtungssystem;
Uhr. |
| 50 | HEAD LH | 15 | Nebelscheinwerfer (links) |
| 51 | HEAD LL | 15 | Fernlicht (links);
Scheinwerfer-Nivelliersystem. |
| 52 | INJ | 10 | Injektor;
Zündsystem. |
| 53 | MET | 5 | Kilometerzähler |
| 54 | IGN | 10 | Offener Stromkreis;
SRS-Airbagsystem; Gateway-ECU; Intelligentes Zugangs- und Startsystem; ABS; VSC; Lenkradverriegelungssystem; GBS. |
| 55 | DRL | 5 | Tagfahrlicht |
| 56 | HEAD RH | 15 | Nebelscheinwerfer (rechts) |
| 57 | HEAD RL | 15 | Fernlicht (rechts) |
| 58 | EFI NO.2 | 7,5 | Luftansaugsystem;
Luftstromsensor. |
| 59 | RR A/C NO.2 | 7,5 | Fehlender Stromkreis |
| 60 | EFI NO.3*2, 3 | 7,5 | EGR E-VRV B2,
D-THROT SOL B2 |
| 61 | DEF NO.2 | 5 | Außenspiegelheizung |
| 62 | SPARE | 5 | Ersatzsicherung |
| 63 | SPARE | 15 | Ersatzsicherung |
| 64 | SPARE | 30 | Ersatzsicherung |
| * 1: Fahrzeuge mit Benzinmotor
* 2: Fahrzeuge mit Dieselmotor (für Russland, Ukraine, Kasachstan, Aserbaidschan, Georgien, Armenien, Weißrussland) * 3: Fahrzeuge mit Dieselmotor (außer Russland, Ukraine, Kasachstan, Aserbaidschan, Georgien, Armenien, Weißrussland) |
|||

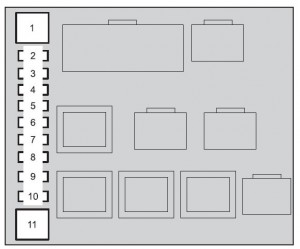

Motorraum (Sicherungskasten, falls rechts ausgestattet)
| Sicherung | Amp [A] | Beschreibung | |
| 1 | HWD1 | 30 | Beheizte Frontscheibenenteisung |
| 2 | TOW BRK | 30 | Fehlender Stromkreis |
| 3 | RR P / SEAT | 30 | Fehlender Stromkreis |
| 4 | PWR HTR * 1 | 7,5 | Fehlender Stromkreis |
| PWR HTR * 2 | 7,5 | Elektrische Heizung | |
| 5 | DEICER | 20 | Frontscheibenwischer-Enteisung |
| 6 | ALT-CDS | 10 | ALT-CDS |
| 7 | SECURITY | 5 | SICHERHEIT |
| 8 | FOTEL A / C RH | 25 | Sitzheizung und Ventilatoren |
| 9 | AI PMP HTR * 1 | 10 | Heizung mit AI-Pumpe |
| AI PMP HTR * 2 | 10 | Fehlender Stromkreis | |
| 10 | TOW TAIL | 30 | Fehlender Stromkreis |
| 11 | HWD2 | 30 | Beheizte Frontscheibenenteisung |
| * 1: Fahrzeuge mit Benzinmotor * 2: Fahrzeuge mit Dieselmotor |
|||
Unter dem Armaturenbrett (Typ A)
| Sicherung | Amp [A] | Beschreibung | |
| 1 | CIG | 15 | Zigarettenanzünder |
| 2 | BK / UP LP | 10 | Rückfahrscheinwerfer, Anhänger |
| 3 | ACC | 7,5 | Stereo-Verstärkereinheit;
Multimonitor-Einheit; Gateway-ECU; Radioempfänger-Einheit; Haupt-ECU; Spiegel-ECU; Unterhaltung für die Rücksitze; Intelligentes Schlüsselsystem; Uhr. |
| 4 | PANEL | 10 | Allradantrieb;
Aschenbecher; Zigarettenanzünder; Bremskontrolle; Kühlschrank; Tempomat; Zentrales Differenzialsperre; DAC; Anzeigeeinheit; Sitzheizung; Klimaanlage; Beleuchtung des Handschuhfachs; Warnlicht; Radioempfänger-Installation; Scheinwerferreiniger; Wechselrichter; Sitzpositionsspeichersystem; Spiegel-ECU; Lüftungsmodul; Neigungssensor des Airbag-Schalters; Schalthebel; Lenkradschalter; VSC; Konsolenschalter. |
| 5 | ECU-IG NO.2 | 10 | Klimaanlage;
Heizung; Oberes Modul; ABS; VSC; Lenksensor; Lenkneigungssensor und G-Sensor; Haupt-ECU; Bremslichter; Schiebedach; Uhr; Spiegel-ECU. |
| 6 | WINCH | 5 | Fehlender Stromkreis |
| 7 | A / C IG | 10 | Kühlschrank;
Kondensatorlüfter; Kühlkompressor; MG CL; Heckscheibenenteisung; RR MGC VLV. |
| 8 | TAIL | 15 | Rückleuchten;
Kennzeichenbeleuchtung; Vordere Nebelscheinwerfer; Vordere Positionslichter; Hintere Positionslichter; Standlichter. |
| 9 | WIPER | 30 | Frontscheibenwischer |
| 10 | WSH | 20 | Frontscheibenwaschanlage |
| 11 | RR WIPER | 15 | Heckscheibenwischer |
| 12 | 4WD | 20 | Allradantrieb |
| 13 | LH-IG | 5 | Lichtmaschine;
Zusatzbatterie; Sitzheizung; Frontscheibenwischer-Enteisung; Sicherheitsgurtstraffer; Warnlichter; Wechselrichter; Schalthebel. |
| 14 | ECU-IG NO.1 | 5 | ABS;
VSC; Neigungs- und Teleskoplenksystem; Gateway-ECU; Getriebesperrsystem; Tempomat; Pre-Crash-Sicherheitsgurt; Scheinwerferreinigung; Multimonitor-Einheit; Sitzpositionsspeichersystem; Türschließassistenzsystem. |
| 15 | S/ROOF | 25 | Schiebedach |
| 16 | RR TÜR RECHTS | 20 | Elektrische Fensterheber |
| 17 | MIR | 15 | Spiegel-ECU;
Externe Spiegelheizung. |
| 18 | RR TÜR LINKS | 20 | Elektrische Fensterheber |
| 19 | FR TÜR LINKS | 20 | Elektrische Fensterheber |
| 20 | FR TÜR RECHTS | 20 | Elektrische Fensterheber |
| 21 | RR NEBEL | 7,5 | Fehlender Stromkreis |
| 22 | A / C | 7,5 | Klimaanlageninstallation |
| 23 | AM1 | 5 | Fehlender Stromkreis |
| 24 | TI & TE | 15 | Neigungs- und Teleskopsteuerung |
| 25 | FR P/SITZ RECHTS | 30 | Vordersitzverstellung |
| 26 | PWR STECKDOSE | 15 | Steckdose |
| 27 | OBD | 7,5 | DLC3 |
| 28 | PSB | 30 | Pre-Crash-Sicherheitsgurt |
| 29 | TÜR NR.1 | 25 | Haupt-ECU |
| 30 | FR P/SITZ LINKS | 30 | Vordersitzverstellung |
| 31 | INVERTER | 15 | Wechselrichter |
Armaturenbrett auf der Beifahrerseite
| Sicherung | Amp [A] | Schaltkreis | |
| 1 | RSF LH | 30 | Fehlender Stromkreis |
| 2 | B / DR CLSR RH | 30 | Fehlender Stromkreis |
| 3 | B / DR CLSR LH | 30 | Fehlender Stromkreis |
| 4 | RSF RH | 30 | Fehlender Stromkreis |
| 5 | DOOR DL | 15 | Fehlender Stromkreis |
| 6 | AHC-B | 20 | Fehlender Stromkreis |
| 7 | TEL | 5 | Multimedia |
| 8 | TOW BK / UP | 7,5 | Anhänger |
| 9 | AHC-B NO.2 | 10 | Fehlender Stromkreis |
| 10 | ECU-IG NO.4 | 5 | Reifendruckwarnsystem |
| 11 | SEAT-A/C FAN | 10 | Fehlender Stromkreis |
| 12 | SEAT-HTR | 20 | Sitzheizung |
| 13 | AFS | 5 | Fehlender Stromkreis |
| 14 | CU-IG NO.3 | 5 | Fehlender Stromkreis |
| 15 | STRG HTR | 10 | Lenkradheizung |
| 16 | TV | 10 | Multimedia-Einheit |
Toyota Land Cruiser (2015-2016) – Sicherungsplan
Baujahr: 2015, 2016.
Die Sicherung des Zigarettenanzünders (Steckdose) im Toyota Land Cruiser (2015-2016) ist Sicherung 1 im Sicherungskasten auf dem Armaturenbrett (Typ A).

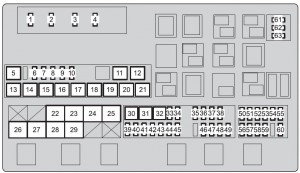

Motorraum (Sicherungskasten links)
| Sicherung | Amp [A] | Beschreibung | |
| 1 | A / F | 15 | Klimaanlagenheizung |
| 2 | HORN | 10 | Hupe |
| 3 | EFI MAIN | 25 | EFI;
A / F Heizung; Kraftstoffpumpe. |
| 4 | IG2 MAIN | 30 | INJ, IGN, MET |
| 5 | RR A / C | 50 | Lüftersteuerung |
| 6 | CDS FAN | 25 | Kondensatorlüfter |
| 7 | RR S / HTR | 20 | Sitzheizung hinten |
| 8 | FR FOG | 7,5 | Nebelscheinwerfer vorne |
| 9 | STOP | 15 | Bremslichter;
obere Bremsleuchte; Bremssteuerung; ABS; VSC; Haupt-Karosserie-ECU; EFI; Anhänger. |
| 10 | SEAT-A / C LH | 25 | Sitzheizung und Lüfter |
| 11 | HWD4 | 30 | Schaltkreis fehlt |
| 12 | HWD3 | 30 | Schaltkreis fehlt |
| 13 | AHC | 50 | Schaltkreis fehlt |
| 14 | PTC-1 | 50 | PTC-Heizung |
| 15 | PTC-2 | 50 | PTC-Heizung |
| 16 | PTC-3 | 50 | PTC-Heizung |
| 17 | RH-J / B | 50 | RH-J / B |
| 18 | SUB BATT | 40 | Anhänger |
| 19 | VGRS | 40 | VGRS ECU |
| 20 | H-LP CLN | 30 | Scheinwerferreinigung |
| 21 | DEFOG | 30 | Heckscheibenentnebelung |
| 22 | SUB-R / B | 100 | SUB-R / B |
| 23 | HTR | 50 | Klimaanlage vorne |
| 24 | PBD | 30 | Schaltkreis fehlt |
| 25 | LH-J / B | 150 | LH-J / B |
| 26 | ALT | 180 | Lichtmaschine |
| 27 | A/PUMP NO.1 | 50 | AI-STEUERUNG |
| 28 | A/PUMP NO.2 | 50 | AI DRIVER2 |
| 29 | MAIN | 40 | Scheinwerfer;
Tagfahrlichtsystem; HEAD LL, HEAD RL, HEAD LH, HEAD RH |
| 30 | ABS1 | 50 | ABS |
| 31 | ABS2 | 50 | ABS |
| 32 | ST | 30 | Startsystem |
| 33 | IMB | 7,5 | Sicherungskasten mit Identifikationscode;
Intelligentes Zugangs- und Startsystem per Knopfdruck; GBS. |
| 34 | AM2 | 5 | Haupt-ECU |
| 35 | DOME2 | 7,5 | Begrüßungsbeleuchtung;
Oberes Modul; Innenbeleuchtung hinten |
| 36 | ECU-B2 | 5 | Fahrersitz-Positionsspeichersystem |
| 37 | AMP 2 | 30 | Audiosystem |
| 38 | RSE | 7,5 | Schaltkreis fehlt |
| 39 | TOWING | 30 | Anhänger |
| 40 | DOOR NO.2 | 25 | Haupt-ECU |
| 41 | STR LOCK | 20 | Lenkradschlosssystem |
| 42 | TURN-HAZ | 15 | Kilometerzähler;
Frontscheinwerfer; Seitenblinker; Heckblinker; Anhänger |
| 43 | EFI MAIN2 | 20 | Kraftstoffpumpe |
| 44 | ETCS | 10 | EFI |
| 45 | ALT-S | 5 | IC-ALT |
| 46 | AMP 1 | 30 | Audiosystem |
| 47 | RAD NO.1 | 10 | Navigationssystem;
Audiosystem; Einparkhilfesystem |
| 48 | ECU-B1 | 5 | Intelligentes Schlüsselsystem;
Oberes Modul; Neig- und teleskopierbares Lenkrad; Kilometerzähler; Kühler; Gateway-ECU, c Lenksensor. |
| 49 | DOME1 | 5 | Beleuchteter Einstieg;
Uhr. |
| 50 | HEAD LH | 15 | Abblendlicht vorne (links) |
| 51 | HEAD LL | 15 | Fernlicht vorne (links);
Scheinwerfer-Nivelliersystem. |
| 52 | INJ | 10 | Injektor;
Zündsystem. |
| 53 | MET | 5 | Kilometerzähler |
| 54 | IGN | 10 | Offener Schaltkreis;
SRS Airbag-System; Gateway-ECU; Intelligentes Zugangs- und Startsystem; ABS; VSC; Lenkradschlosssystem; GBS. |
| 55 | DRL | 5 | Tagfahrlicht |
| 56 | HEAD RH | 15 | Abblendlicht vorne (rechts) |
| 57 | HEAD RL | 15 | Fernlicht vorne (rechts) |
| 58 | EFI NO.2 | 7,5 | Luftansaugsystem;
Luftmassenmesser. |
| 59 | RR A/C NO.2 | 7,5 | Schaltkreis fehlt |
| 60 | EFI NO.3 | 7,5 | EGR E-VRV B2, D-THROT SOL B2 |
| 61 | DEF NO.2 | 5 | Außenspiegelheizung |
| 62 | SPARE | 5 | Ersatzsicherung |
| 63 | SPARE | 15 | Ersatzsicherung |
| 64 | SPARE | 30 | Ersatzsicherung |
Motorraum (Sicherungskasten, falls rechts vorhanden)
| Sicherung | Amp [A] | Beschreibung | |
| 1 | HWD1 | 30 | Frontscheibenheizung |
| 2 | TOW BRK | 30 | Schaltkreis fehlt |
| 3 | RR P / SEAT | 30 | Schaltkreis fehlt |
| 4 | PWR HTR | 7,5 | Schaltkreis fehlt |
| 5 | DEICER | 20 | Frontscheibenwischerheizung |
| 6 | ALT-CDS | 10 | ALT-CDS |
| 7 | SECURITY | 5 | SECURITY |
| 8 | FOTEL A / C RH | 25 | Sitzheizung und Lüfter |
| 9 | AI PMP HTR * 1 | 10 | AI-Pumpenheizung |
| AI PMP HTR * 2 | 10 | Schaltkreis fehlt | |
| 10 | TOW TAIL | 30 | Schaltkreis fehlt |
| 11 | HWD2 | 30 | Frontscheibenheizung |

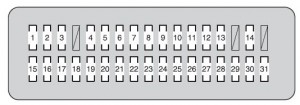

Armaturenbrett auf der Fahrerseite
| Sicherung | Amp [A] | Beschreibung | |
| 1 | CIG | 15 | Zigarettenanzünder |
| 2 | BK / UP LP | 10 | Rückfahrlichter;
Anhänger. |
| 3 | ACC | 7,5 | Stereo-Verstärkereinheit;
Multi-Display-Einheit; Gateway-ECU; Radioempfänger-Einheit; Haupt-Karosserie-ECU; Spiegel-ECU; Unterhaltung für die Rücksitze; Intelligentes Schlüsselsystem; Uhr. |
| 4 | PANEL | 10 | Allradantrieb;
Aschenbecher; Zigarettenanzünder; Bremssteuerung; Kühlschrank; Tempomat; Zentrales Differenzialsperre; DAC; Display-Einheit; Sitzheizung; Klimaanlage; Beleuchtung des Handschuhfachs; Wartungsleuchte; Radioempfänger-Installation; Scheinwerferreinigung; Wechselrichter; Sitzpositionsspeichersystem; Spiegel-ECU; Lüftungsmodul; Neigungssensor des Airbag-Schalters; Schalthebel; Lenkradschalter; VSC; Konsolenschalter. |
| 5 | ECU-IG NO.2 | 10 | Klimaanlage;
Heizung; Oberes Modul; ABS; VSC; Lenksensor; Neigungssensor und G-Sensor; Haupt-ECU; Bremslichter; Schiebedach; Uhr; Spiegel-ECU. |
| 6 | WINCH | 5 | Schaltkreis fehlt |
| 7 | A / C IG | 10 | Kühlschrank;
Kondensatorlüfter; Kühlkompressor; MG CL; Heckscheibenentnebelung; RR MGC VLV. |
| 8 | TAIL | 15 | Rücklichter;
Kennzeichenbeleuchtung; Nebelscheinwerfer vorne; Positionslichter vorne; Positionslichter hinten; Parklichter. |
| 9 | WIPER | 30 | Frontscheibenwischer |
| 10 | WSH | 20 | Frontscheibenwaschdüse |
| 11 | RR WIPER | 15 | Heckscheibenwischer |
| 12 | 4WD | 20 | Allradantrieb |
| 13 | LH-IG | 5 | Lichtmaschine;
Zusatzbatterie; Sitzheizung; Frontscheibenwischer-Enteiser; Sicherheitsgurtstraffer; Wartungsleuchten; Wechselrichter; Schalthebel. |
| 14 | ECU-IG NO.1 | 5 | ABS;
VSC; Verstellbares und teleskopierbares Lenksystem; Gateway-ECU; Schalthebel-Verriegelungssystem; Tempomat; Pre-Crash-Sicherheitsgurt; Scheinwerferreinigung; Multi-Display-Einheit; Sitzpositionsspeichersystem; Türschließhilfe. |
| 15 | S/ROOF | 25 | Schiebedach |
| 16 | RR TÜR RECHTS | 20 | Elektrische Fensterheber |
| 17 | MIR | 15 | Spiegel-ECU;
Externe Spiegelheizung. |
| 18 | RR TÜR LINKS | 20 | Elektrische Fensterheber |
| 19 | FR TÜR LINKS | 20 | Elektrische Fensterheber |
| 20 | FR TÜR RECHTS | 20 | Elektrische Fensterheber |
| 21 | RR NEBEL | 7,5 | Schaltkreis fehlt |
| 22 | A / C | 7,5 | Klimaanlage |
| 23 | AM1 | 5 | Schaltkreis fehlt |
| 24 | TI & TE | 15 | Verstellbare und teleskopierbare Steuerung |
| 25 | FR P/SITZ RECHTS | 30 | Vordersitzverstellung |
| 26 | PWR STECKDOSE | 15 | Steckdose |
| 27 | OBD | 7,5 | DLC3 |
| 28 | PSB | 30 | Pre-Crash-Sicherheitsgurt |
| 29 | TÜR NR.1 | 25 | Haupt-ECU |
| 30 | FR P/SITZ LINKS | 30 | Vordersitzverstellung |
| 31 | WECHSELRICHTER | 15 | Wechselrichter |
Armaturenbrett auf der Beifahrerseite
| Sicherung | Amp [A] | Beschreibung | |
| 1 | RSF LH | 30 | Schaltkreis fehlt |
| 2 | B / DR CLSR RH | 30 | Schaltkreis fehlt |
| 3 | B / DR CLSR LH | 30 | Schaltkreis fehlt |
| 4 | RSF RH | 30 | Schaltkreis fehlt |
| 5 | DOOR DL | 15 | Schaltkreis fehlt |
| 6 | AHC-B | 20 | Schaltkreis fehlt |
| 7 | TEL | 5 | Multimedia |
| 8 | TOW BK / UP | 7,5 | Anhänger |
| 9 | AHC-B NO.2 | 10 | Schaltkreis fehlt |
| 10 | ECU-IG NO.4 | 5 | Reifendruckwarnsystem |
| 11 | SEAT-A/C FAN | 10 | Schaltkreis fehlt |
| 12 | SEAT-HTR | 20 | Sitzheizung |
| 13 | AFS | 5 | Schaltkreis fehlt |
| 14 | ECU-IG NO.3 | 5 | Schaltkreis fehlt |
| 15 | STRG HTR | 10 | Lenkradheizungssystem |
| 16 | TV | 10 | Multi-Display-Einheit |
Über Toyota Land Cruiser (1996-2016)
Der Toyota Land Cruiser, hergestellt zwischen 1996 und 2016, ist bekannt für seine Robustheit und Zuverlässigkeit. Dieses Modell wurde bei Fahrern beliebt, die ein Fahrzeug benötigen, das anspruchsvolles Gelände bewältigen kann und gleichzeitig Komfort auf langen Fahrten bietet. Der Land Cruiser bot verschiedene Motoroptionen, darunter leistungsstarke Diesel- und Benzinvarianten, die für unterschiedliche Fahrbedingungen ausreichend Leistung gewährleisteten. Dank seines Allradantriebs und fortschrittlicher Offroad-Technologien war dieses Modell die ideale Wahl für Abenteurer und Profis, die in jeder Situation ein zuverlässiges Fahrzeug benötigen.
Sicherungsplan Toyota Land Cruiser
Diese Seite zeigt den Sicherungsplan für den Toyota Land Cruiser, der für die Identifizierung und Wartung der elektrischen Komponenten des Fahrzeugs unerlässlich ist. Typische Positionen des Sicherungskastens in diesem Modell sind unter der Motorhaube und im Fahrzeuginnenraum, oft in der Nähe der Fahrertür. Die Diagramme auf dieser Seite zeigen die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Es ist wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden am elektrischen System zu vermeiden. Der Sicherungsplan bietet einen klaren Überblick darüber, welche Sicherungen für die einzelnen Stromkreise verantwortlich sind, was für eine schnelle Diagnose und Reparatur entscheidend ist.
