In diesem Artikel finden Sie Sicherungskastendiagramme für den Toyota RAV4 XA40 und CA40 (2013–2019), Informationen zur Position der Sicherungspaneele im Fahrzeug und die Zuordnung jeder Sicherung (Sicherungsbelegung).

Toyota RAV4 XA40 und CA40 (2013-2019) – Sicherungskastenbelegung

Baujahr: 2013, 2014, 2015, 2016, 2017, 2018, 2019.

Die Zigarettenanzünder-Sicherung (Steckdose) im Toyota RAV4 XA40 und CA40 ist die Sicherung 8 im Sicherungskasten unter dem Armaturenbrett.

Die Zigarettenanzünder-Sicherungen (Steckdosen) im Toyota RAV4 sind die Sicherungen 9 und 18 im Sicherungskasten des Armaturenbretts.

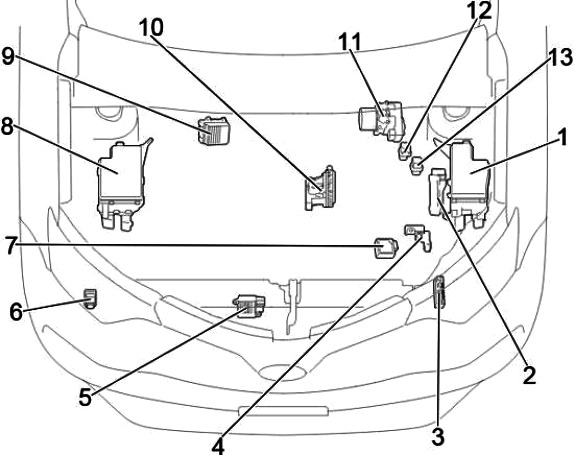

Motorraum

Position

Position der Zigarettenanzünder-Sicherungen 9 und 18 im Toyota RAV4 Armaturenbrett.

Beschreibung

  1. Sicherungskasten und Relais
  2. Motorsteuergerät
  3. Glühkerzensteuergerät
  4. Generatorsteuergerät
  5. Ab Oktober 2015: Lüftersteuergerät
  6. Scheinwerferwischerrelais
  7. Getriebesteuergerät
  8. Sicherungskasten Relais
  9. Injektorsteuergerät
  10. Stufenloser Regler für Hubventil
  11. Bremsaktuator
  12. Glühkerzenrelais
  13. Ab Oktober 2015: Kraftstoffheizungsrelais

Sicherungskasten und Relais

Befindet sich auf der linken Seite des Motorraums.

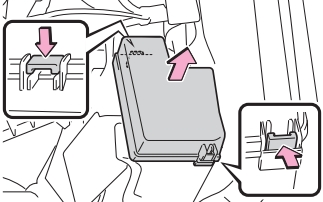

Sicherungskasten und Relais auf der linken Seite des Motorraums.

Typ A

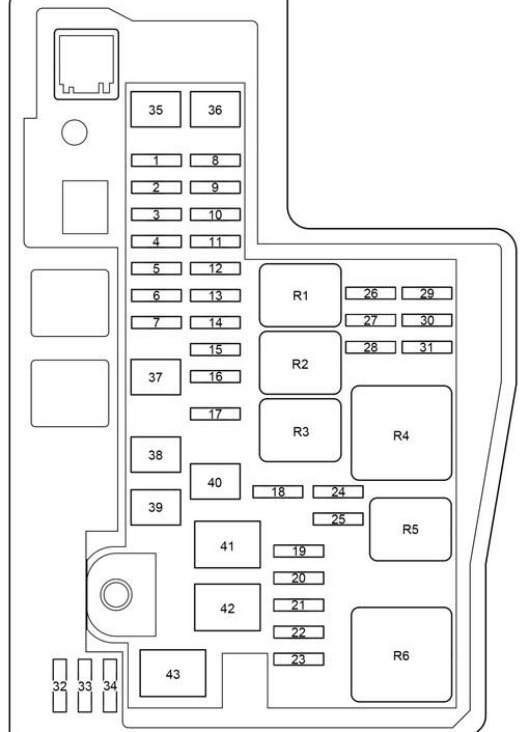

Schema des Sicherungskastens Typ A im Motorraum links.

Beschreibung

1 20A – 2AR-FE: Mehrpunkt-Einspritzsystem;

Sequentielles Mehrpunkt-Einspritzsystem;

Sicherungen: „EFI NO.1“, „EFI NO.2“.
25A – 3ZR-FE, 3ZR-FAE: Mehrpunkt-Einspritzsystem;

Sequentielles Mehrpunkt-Einspritzsystem;

Sicherungen: „EFI NO.1“, „EFI NO.2“.
30A – Diesel: Mehrpunkt-Einspritzsystem;

Sequentielles Mehrpunkt-Einspritzsystem;

Getriebesteuergerät;

Sicherung: „EFI NO.3“.
2 30A – Anhängersteckdose
3 10A – Lenkradschloss
4 10A – Klimaanlage;

Messgerät;

Intelligentes Zugangs- und Startsystem;

Dachmodul.
5 10A – Messgerät
6 20A – 2AR-FE: Luftmassenmesser;

Kraftstoffpumpe;

Lambdasonde hinten.
Diesel: Sicherungen: „EFI NO.1“, „EFI NO.2“
15A – 3ZR-FE, 3ZR-FAE: Mehrpunkt-Einspritzsystem;

Sequentielles Mehrpunkt-Einspritzsystem.
7.5A – Ab Oktober 2015: 2WW: Mehrpunkt-Einspritzsystem;

Sequentielles Mehrpunkt-Einspritzsystem.
7 20A – Vor Oktober 2015: Startsystem
30A – Ab Oktober 2015: Heckklappe;

Messgerät;

Doppelverriegelung;

Intelligentes Zugangs- und Startsystem;

Nebelscheinwerfer;

Scheibenwischer und -waschanlage;

Scheinwerfer;

Wegfahrsperre;

Innenbeleuchtung;

Elektrische Fensterheber;

Nebelschlussleuchte;

Sicherheitsgurtanzeige;

Airbag;

Startsystem;

Lenkradschloss;

Diebstahlsicherung;

Reifendrucküberwachungssystem;

Drahtloses Steuerungssystem.
8 30A – Startsystem
30A – Startsystem
9 30A – Audiosystem
30A – Ab Oktober 2015: Audiosystem
10 10A – Mehrpunkt-Einspritzsystem;

Sequentielles Mehrpunkt-Einspritzsystem.
30A – Ab Oktober 2015: 2WW: Kraftstoffpumpe
11 10A – vor Oktober 2015: Diebstahlsicherung
30A – Ab Oktober 2015 (ohne Telematiksystem): Start-Stopp-System
7,5A – Ab Oktober 2015: Telematiksystem
12 15A – Mehrpunkt-Einspritzsystem;

Sequentielles Mehrpunkt-Einspritzsystem;

Sicherungen: „METER“, „IGN“, „A/B“.
13 7,5A – Startsystem;

Sicherung: „IG2“.
14 7,5A – Stromsensor;

Generator.
15 10A – Akustisches Signal, Hupe
16 25A – Diesel: Mehrpunkt-Einspritzsystem;

Sequentielles Mehrpunkt-Einspritzsystem.
20A – Ab Oktober 2015: 3ZR-FAE: Startsystem
10A – Ab Oktober 2015: Diebstahlsicherung
17 30A – Sicherungen: „DOME“, „ECU-B NR 1“, „RADIO“
18 5A – Scheibenwischerschalter;

Stromsensor;

Mehrpunkt-Einspritzsystem;

Sequentielles Mehrpunkt-Einspritzsystem.
19 10A – 3ZR-FE: Luftmassenmesser;

VSV;

ACIS VSV;

Lambdasonde hinten;

Mehrpunkt-Einspritzsystem;

Sequentielles Mehrpunkt-Einspritzsystem.
10A – 3ZR-FAE: Mehrpunkt-Einspritzsystem;

Sequentielles Mehrpunkt-Einspritzsystem.
10A – 2AR-FE: Luftmassenmesser;

VSV;

ACIS VSV.
10A – 1AD-FTV: Luftmassenmesser;

Ölventil;

EDU;

ADD FUEL VLV;

AGR;

Start-Stopp-System;

Glühkerzen.
10A – 2AD-FTV, 2AD-FHV: EDU;

ADD FUEL VLV;

AGR;

Luftmassenmesser;

VNT E-VRV.
7,5A – Ab Oktober 2015: 2WW:

Mehrpunkt-Einspritzsystem;

Sequentielles Mehrpunkt-Einspritzsystem.
20 10A – 3ZR-FAE: Luftmassenmesser;

VSV;

ACIS VSV;

Lambdasonde hinten;

Start-Stopp-System.
10A – 2AR-FE: Mehrpunkt-Einspritzsystem;

Sequentielles Mehrpunkt-Einspritzsystem.
10A – 3ZR-FE, 2AD-FTV, 2AD-FHV: Luftmassenmesser
15A – Ab Oktober 2015: 2WW: Mehrpunkt-Einspritzsystem;

Sequentielles Mehrpunkt-Einspritzsystem.
21 10A – Abblendlicht links;

Abblendlichtanzeige.
22 10A – Abblendlicht rechts
23 7,5A – Mehrpunkt-Einspritzsystem;

Sequentielles Mehrpunkt-Einspritzsystem;

Getriebesteuergerät.
20A – Ab Oktober 2015: 2WW: Mehrpunkt-Einspritzsystem;

Sequentielles Mehrpunkt-Einspritzsystem.
24 –
25 –
26 20A – Radio und Audiosystem
27 10A – Elektrisches Karosseriesteuergerät;

Drahtloses Steuerungssystem;

Lenkpositionssensor;

Zentralverriegelung;

Uhr;

Elektrische Türen;

Reifendrucküberwachungssystem.
28 10A – Innenbeleuchtung;

Kofferraumbeleuchtung;

Persönliche Beleuchtung.
29 10A H-LP LH-LO – Bis Oktober 2015:

Halogenlampen:

Abblendlicht;

Scheinwerfer-Leuchtweitenregulierung;

Ab Oktober 2015:

Abblendlicht links;

Scheinwerfer-Leuchtweitenregulierung.
15A H-LP LH-LO – vor Oktober 2015: HID:

Abblendlicht links;

Scheinwerfer-Leuchtweitenregulierung.
30 10A H-LP RH-LO – Bis Oktober 2015:

Halogenlampen:

Abblendlicht rechts;

Ab Oktober 2015:

Abblendlicht rechts.
15A H-LP RH-LO – vor Oktober 2015:

HID:

Abblendlicht rechts.
31 –
32 –
33 –
34 –
35 50A FUEL HTR – Ab Oktober 2015: 2WW:

Kraftstoffheizung.
36 40A BBC – Start-Stopp-System
37 30A VLVMATIC –

VALVEMATIC-System
50A – Ab Oktober 2015: 2WW:

ABS;

Tempomat;

Bergabfahrhilfe;

Berganfahrhilfe;

Start/Stopp-System;

Panorama-Sichtsystem;

Dynamischer Radar-Tempomat;

TRC;

VSC.
38 30A – VSC, ABS
39 50A – VSC, ABS
40 50A – Sicherungen: „H-LP RH-LO“, „H-LP LH-LO“, „H-LP RH-HI“, „H-LP LH-HI“
41 80A – Glühkerzen
42 80A – Elektrische Servolenkung
43 120A ALT – Vor Oktober 2015:

Benzin:

Sicherungen: „STOP“, „S / ROOF“, „AM1“, „OBD“, „D / L NO.2“, „FOG RR“, „D / L BACK“, „P/WYLOT NR 1“, „DRZWI D“, „DRZWI P/P“, „DRZWI P/L“, „WIP RR“, „WSH“, „WSKAŹNIK“, „WIP PRZ“, „SFT LOCK- ACC ““, P /OUTLET NR 2 “”, ACC “”, PANEL “”, OGON “”, D / L NO.2 “”, EPS-IG “”, ECU-IG NR 1 “”, ECU -IG NO.2 “”, HTR-IG “”, S-HTR LH “”, S-HTR RH “”, IGN “”, A / B “”, MIERNIK “”, ECU-IG NO.3 “
140A ALT –

Vor Oktober 2015:

Diesel, (3ZR-FAE ab April 2015):

Ab Oktober 2015: Ausgeschlossen 2WW:

Sicherungen: „ABS NO.1“, „ABS NO.2“, „RDI FAN“, „FAN NO. 1 “”, S/HTR R/L “”, DEICER “”, FOG FR “”, S/HTR R/R “”, CDS FAN “”, FAN NO.2 “”, HTR “”, STV HTR ” , “HOLOWNICZY-ALT”, “HWD NR 1”, “HWD NR 2”, “H-LP CLN”, “DRL”, “PTC HTR NR 1”, “PTC HTR NR 2”, “PTC HTR NR 3”, DEF”, FILTR HAŁASU”, STOP”, S/DACH, AM1, OBD, D/L, NR 2, MGŁA, RR, D/ L TYŁ “”, P / WYLOT NR 1 “”, DRZWI D “”, DRZWI P / P “”, DRZWI P / L “”, WIP RR “”, WSH “”, WSKAŹNIK “”, WIP FR “, “SFT LOCK-ACC”, “P/OUTLET NR 2”, “ACC”, “PANEL”, “TAIL”, “D/L NO.2”, “EPS-IG”, “ECU-IG NO.1 “”, ECU-IG NO.2 “”, HTR-IG “”, S-HTR LH “”, S-HTR RH “”, IGN “”, “A / B” “MIERNIK “”, ECU-IG NO 0,3”
Relais
R1 Motorsteuergerät
R2 Zündung
R3 Diesel:

Motorsteuergerät;

Benzin:

Kraftstoffpumpe;

2WW: p

Kraftstoffpumpe.
R4 Vor Oktober 2015:

Scheinwerfer;

Ab Oktober 2015:

Dimmer.
R5 Motorsteuergerät
R6 Vor Oktober 2015:

Dimmer
Ab Oktober 2015: Ausgeschlossen 2AR-FE:

Scheinwerfer;

2AR-FE:

Scheinwerfer – Tagfahrlicht.
Leggere  Toyota Hilux V (1989-1997) – Batterien

Typ B

Schema

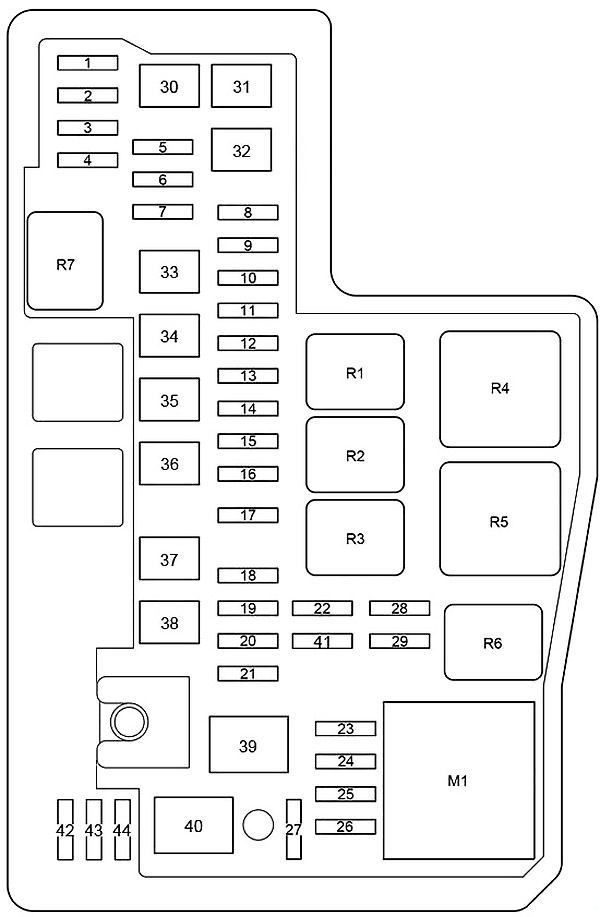

Diagramm des Sicherungskastens und Relais vom Typ B.

Beschreibung

1 20A – Audiosystem
2 10A – Karosserie-ECM;

Drahtloses Steuerungssystem;

Lenkpositionssensor;

Uhr;

Elektrische Türen;

Reifendrucküberwachungssystem;

Fahrerpositionsspeicher.
3 10A – Innenbeleuchtung;

Persönliche Beleuchtung;

Kofferraumbeleuchtung;

Individuelle Spiegelbeleuchtung.
4 –
5 20 – Beheizte Ruhezone für Scheibenwischer
6 –
7 7,5A – Nebelscheinwerfer;

Nebelscheinwerferanzeige.
8 30A – Audiosystem
9 30A – Startsystem
10 20A – Mehrpunkt-Einspritzsystem;

Sequentielles Mehrpunkt-Einspritzsystem;

Sicherungen: „EFI Nr.1“, „EFI Nr.2“.
11 –
12 15A – Mehrpunkt-Einspritzsystem;

Sequentielles Mehrpunkt-Einspritzsystem;

Sicherungen: „METER“, „IGN“, „A/B“.
13 10A – Messgerät
14 7,5A – Startsystem;

Sicherung: „IG2“.
15 10A – Klimaanlage;

Messgerät;

Klassifizierungssystem für Frontpassagiere;

Intelligentes Zugangs- und Startsystem.
16 10A – Lenkradschloss
17 30A – Sicherungen: „DOME“, „ECU-B NR 1“, „RADIO“
18 10A – Akustisches Signal
19 10A – Mehrpunkt-Einspritzsystem;

Sequentielles Mehrpunkt-Einspritzsystem.
20 20A – Luftmassenmesser;

Kraftstoffpumpe;

Lambdasonde hinten.
21 7,5A – Stromsensor
22 10A – Beheizte Spiegel;

Mehrpunkt-Einspritzsystem;

Sequentielles Mehrpunkt-Einspritzsystem.
23 10A – Luftmassenmesser;

VSV;

ACIS VSV.
24 10A – Mehrpunkt-Einspritzsystem;

Sequentielles Mehrpunkt-Einspritzsystem.
25 10A – Linkes Abblendlicht;

Abblendlichtanzeige.
26 10A – Rechtes Abblendlicht
27 –
28 10A – Linkes Abblendlicht
29 10A – Rechtes Abblendlicht
30 30A – Kühlerventilator
31 50A – Klimaanlage
32 50A – Tagfahrlicht;

Sicherungen: „H-LP RH-LO“, „H-LP LH-LO“, „H-LP RH-HI“, „H-LP LH-HI“.
33 30A – Zusatzheizung
34 Zusatzheizung
35 30A – Heckscheibenheizung;

Sicherung: „MIR HTR“.
36 30A – VSC
37 30A – Kühlerventilator
38 50A – VSC
39 80A EPS – Elektrische Servolenkung
40 120A ALT – Sicherungen: „ABS NR 1“, „ABS NR 2“, „PTC HTR NR 1“, „PTC HTR NR 2“, „DEICER“, „HTR“, „RDI FAN“, „CDS FAN “”, FOG FR “”, “DEF”
41 5A – Scheibenwischerschalter;

Regensensor.
42 10A – Ersatzsicherung
43 20A – Ersatzsicherung
44 30A – Ersatzsicherung
M1 Tagfahrlichtmodul
Relais
R1 Motorsteuergerät
R2 Zündung
R3 Kraftstoffpumpe
R4 Anlassermotor
R5 Scheinwerfer
R6 Motorsteuergerät
R7 Beheizte Heckscheibe
Leggere  Toyota Land Cruiser Prado (J120) (2002-2009) – Sicherungskasten

Sicherungskasten

Im Diagramm ist er mit der Nummer 8 gekennzeichnet. Er befindet sich auf der rechten Seite des Motorraums.

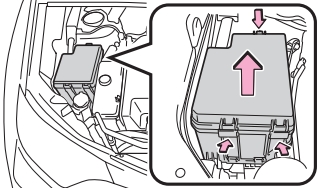

Sicherungskasten Nummer 8 auf der rechten Seite des Motorraums.

Typ A

Schema

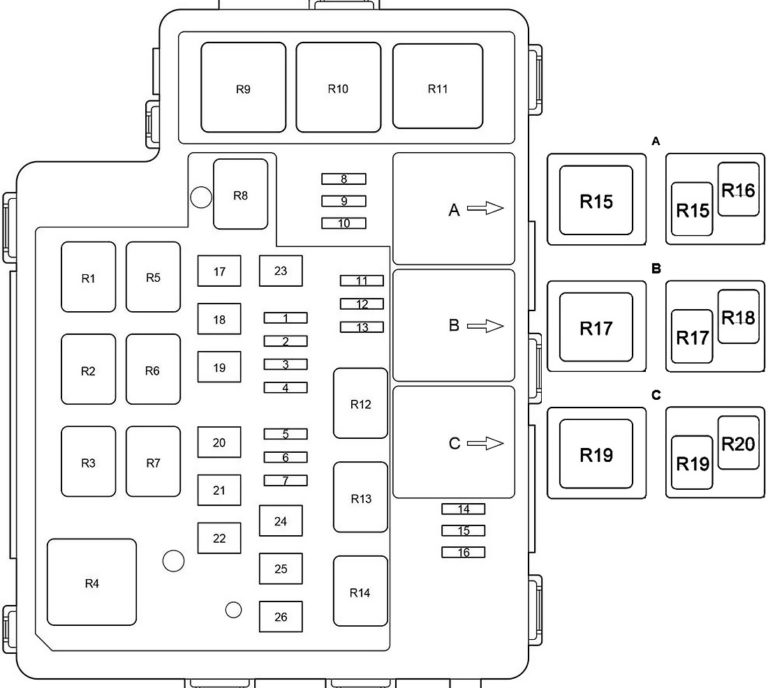

Schema des Sicherungskastens Typ A im Motorraum.

Beschreibung

1 5A – Tagfahrlicht
2 30A – Anhängersteckdose
3 7,5A – Nebelscheinwerfer;

Nebelscheinwerferanzeige.
4 10A – Geräuschfilterung
5 25A – Zusatzheizung
6 10A – Ab Oktober 2015:

Beheizte Rücksitze
7 20A – Beheizte Ruhezone für Scheibenwischer
10A – Ab Oktober 2015:

Beheizte Rücksitze
8 Ab Oktober 2015: Diesel:

Kühlerventilator
9 –
10 5A – Ab Oktober 2015: Diesel:

Kühlerventilator
11 –
12 –
13 10A – Beheizte Spiegel;

Mehrpunkt-Einspritzsystem;

Sequentielles Mehrpunkt-Einspritzsystem.
14 –
15 –
16 –
17 50A – 600W, 840W: Zusatzheizung
30A – 330W: Zusatzheizung
18 50A – 840W: Zusatzheizung
30A – 330W: Zusatzheizung
19 50A – 840W: Zusatzheizung
30A – 330W: Zusatzheizung
20 30A – Kühlerventilator
40A – Ab Oktober 2015: 2WW: Kühlerventilator
50A – ab Oktober 2015: Anhänger + Diesel: Kühlerventilator
21 30A – Kühlerventilator
40A – Ab Oktober 2015: 2WW: Kühlerventilator
50A – ab Oktober 2015: Anhänger + Diesel: Kühlerventilator
22 50A – Klimaanlage
23 30A – Heckscheibenheizung;

Sicherung: „MIR HTR“.
24 50A – Beheizbare Frontscheibe
25 30A – Scheinwerferreinigungsanlage
26 50A – Beheizbare Frontscheibe
Relais
R1 Kühlerlüfter
R2 Nebelscheinwerfer vorne
R3 Hupsignal
R4 Heizung
R5 Tagfahrlicht
R6 Kühlerlüfter
R7 Kühlerlüfter
R8 Beheizbare Heckscheibe
R9 Zusatzheizung
R10 Zusatzheizung
Beheizbare Frontscheibe
R11 Zusatzheizung
Beheizbare Frontscheibe
R12 Bremslichter
R13 Anlasser
R14 Beheizte Scheibenwischer-Ruhezone
Beheiztes Lenkrad
Beheizte Scheibenwischer-Ruhezone;

Beheiztes Lenkrad.
A
R15 Ab Oktober 2015: Anhänger + Diesel:

Kühlerlüfter,

Beheizte Rücksitze
R16 Ab Oktober 2015: Beheizte Rücksitze
b
R17 Ab Oktober 2015: Anhänger + Diesel:

Kühlerlüfter;

Beheizte Scheibenwaschdüsen.
R18 Anlasser
C
R19 330W: Zusatzheizung
600W: Zusatzheizung
R20 Zusatzheizung

Typ B

Schema

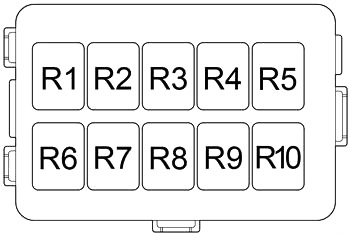

Diagramm des Sicherungskastens Typ B im Motorraum.

Belegung

R1 Nebelscheinwerfer vorne
R2 Klimakompressorkupplung
R3 PTC-Heizung
R4 –
R5 Hupe
R6 Elektrischer Kühlerlüfter
R7 PTC-Heizung
R8 Elektrischer Kühlerlüfter
R9 Anlasser
R10 Elektrischer Kühlerlüfter

Fahrgastraum

Position

Schema der elektronischen Steuereinheiten

LHD (Linkslenker)

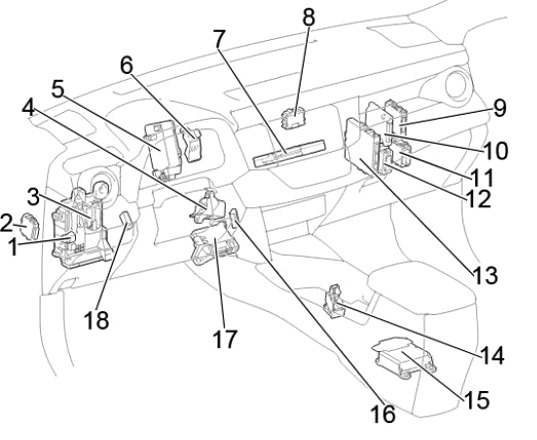

Position des Sicherungskastens für Linkslenker (LHD).

RHD (Rechtslenker)

Position des Sicherungskastens für Rechtslenker (RHD).

Beschreibung

  1. LHD: Relais Innenbeleuchtung (DOME CUT)
  2. Scheinwerfer-Winkelsteuereinheit
  3. Sicherungskasten / Karosserie-ECM
  4. Lenkschloss-Aktuator
  5. Servolenkungs-Steuereinheit
  6. Relais-Sicherungskasten
  7. Navigations-Steuereinheit
  8. Allradantrieb-Steuereinheit
  9. Parktronic-Steuereinheit (Abstandswarnung)
  10. Fahrerassistenzsysteme-Steuereinheit
  11. Netzwerk-Türverriegelung
  12. Scheibenwischerrelais
  13. Start-Stopp-System-Steuereinheit
  14. Getriebewählhebel-Steuereinheit
  15. Airbag-Steuereinheit
  16. Verteilerstecker
  17. Klimaanlagenverstärker
  18. Verteilerstecker
  19. RHD: Relais Doppel-Türverriegelung

Sicherungskasten

Befindet sich unter dem Armaturenbrett. Im Schema ist dieses Feld mit der Nummer 3 gekennzeichnet.

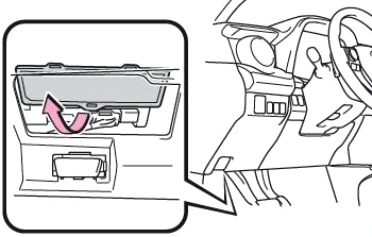

Sicherungskasten Nummer 3 unter dem Armaturenbrett.

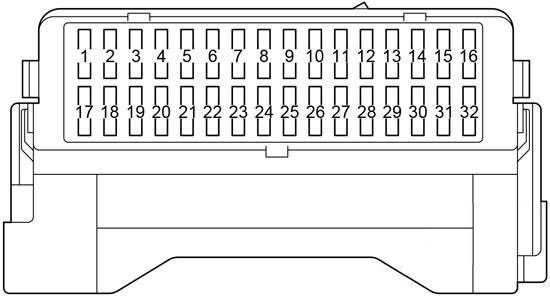

Detailansicht des Sicherungskastens Nummer 3 unter dem Armaturenbrett.

Beschreibung

1 –
2 7,5A – Bremslichter
3 10A – Schiebedachmodul, Panoramadach
4 5A – Sicherungen: „IG1 Nr.1“, „IG1 Nr.2“, „IG1 Nr.3“, „ACC“
5 7,5A – Diagnoseanschluss
6 20A – Vor Oktober 2015:

Zentralverriegelung;

Karosserie-Steuergerät.
7 7,5A – Nebelschlussleuchte
8 10A – Zentralverriegelung (Heckklappe)
9 15A – Steckdose (Zigarettenanzünder)
10 20A – Fensterheber Fahrerseite
11 20A – Elektrisches Fenster hinten rechts
12 20A – Elektrisches Fenster hinten links
13 15A – Heckscheibenwischer
14 15A – Frontscheibenwaschanlage, Heckscheibenwaschanlage
15 7,5A – Rückfahrlichter;

Automatisch abblendender Spiegel;

Toter-Winkel-Monitor.
16 25A – Frontscheibenwischer
Leggere  Toyota Yaris Hybrid (2012-2016) – Sicherungskasten
17 5A – Getriebeschalthebelverriegelung
18 15A – Steckdose
19 7,5A – Steckdosen, Audiosystem, elektrische Spiegel, Karosserie-Steuergerät, Uhr, Stromsensor
20 7,5A – VSC OFF Schalter;

Kombiinstrument;

BSM Schalter;

Allradantrieb Schalter;

Scheibenwischer-Ruhezonenheizung Schalter;

Mehrpunkt-Einspritzsystem;

Sequentielles Mehrpunkt-Einspritzsystem;

Parkassistenzsysteme;

Sitzheizungsschalter, Steckdosen;

Heckklappenschalter;

Klimaanlagen-Steuereinheit;

Heckscheibenheizungsschalter;

Audiosystem;

Lenkradtasten;

Getränkehalterbeleuchtung.
21 10A – Seitenlicht;

Kennzeichenbeleuchtung;

Nebelscheinwerfer.
22 20A – Ab Oktober 2015:

Zentralverriegelung;

Karosserie-ECU.
23 5A – Servolenkung
24 10A – Allradantrieb (dynamische Drehmomentregelung);

Lenkpositionssensor;

Kombiinstrument;

Getriebeschalter.
25 5A – Karosserie-ECU;

Drahtloses Kontrollsystem;

Getriebeschaltersperre;

Intelligentes Zugangs- und Startsystem;

Öffnbares Dach;

Audiosystem;

Heckklappenaktuator;

Reifendrucküberwachungssystem;

Toter-Winkel-Überwachungssystem (Toter-Winkel-Monitor);

Spurhalteassistent (LDA).
26 7,5A – Klimaanlage;

Heckscheibenheizung.
27 10A – Beheizter linker Sitz
28 10A – Beheizter rechter Sitz
29 7,5A – Kraftstoffpumpe, Mehrpunkt-Einspritzsystem;

Sequentielles Mehrpunkt-Einspritzsystem;

Bremslichter;

Lenkschloss.
30 7.5A – Airbag;

Frontpassagier-Klassifizierungssystem.
31 5A – Kombiinstrument
32 7,5A – Generator;

ABS/VSC;

Heizung der Scheibenwischer-Ruhezone;

Bremslichter.

Zusätzliche Sicherungen sind auf der gegenüberliegenden Seite des Geräts enthalten.

Schema

Schema des Sicherungskastens unter dem Armaturenbrett.

Beschreibung

  1. 30A P / SEAT F / L – Elektrischer Sitz links
  2. 30A PBD – Elektrische Heckklappe
  3. 30A P / SEAT F / R – Elektrischer Sitz rechts
  4. 30A P / W-MAIN – Fensterheber vorne, Fensterheber-Steuergerät.

Relaiskasten

Beschreibung des Relaiskastens mit seinen Funktionen.

Funktionen

R1 LHD: Diebstahlsicherung (S-HORN);
RHD: Innenbeleuchtung (DOME CUT).
R2 Nebelschlussleuchte (FOG RR)

Zusätzliche Elemente

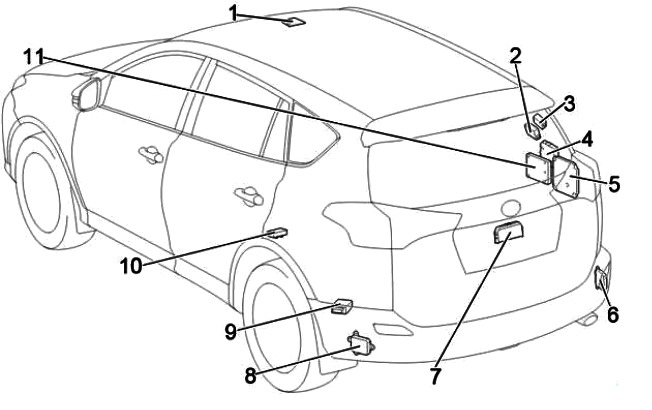

Diagramm der zusätzlichen Elemente und ihrer Funktionen.

Beschreibung

  1. Steuergerät für das Schiebedach
  2. Empfänger für Zentralverriegelung und Reifendrucküberwachungssysteme, Steuergerät für das Reifendrucküberwachungssystem
  3. Empfänger Zentralverriegelung
  4. Telefon-Transceiver
  5. Steuergerät für Parkassistenz
  6. Rechter Sensor für Toter-Winkel-Überwachung
  7. Türsteuergerät
  8. Linker Sensor für Toter-Winkel-Monitor
  9. Steuergerät Kraftstoffpumpe
  10. Verteilerstecker
  11. Audioverstärker

Über Toyota RAV4 XA40 und CA40 (2013-2019)

Die vierte Generation des Toyota RAV4, bekannt als XA40 und CA40, wurde von 2013 bis 2019 produziert. Dieses Modell zeichnet sich durch ein modernes Design aus, das Eleganz mit der Robustheit eines SUV verbindet. Der RAV4 XA40 und CA40 bietet verschiedene Motorisierungsoptionen, darunter Benzin- und Dieselmotoren sowie eine Hybridversion, die für ihre Wirtschaftlichkeit und Umweltfreundlichkeit beliebt ist. Der Innenraum des Fahrzeugs ist geräumig und komfortabel, mit zahlreichen technologischen Funktionen, die den Fahrkomfort und die Sicherheit erhöhen. Dieses Modell ist ideal für Familien und aktive Personen, die ein zuverlässiges und vielseitiges Fahrzeug suchen.

Sicherungskasten-Schema Toyota RAV4 XA40 und CA40

Diese Seite zeigt das Sicherungskasten-Schema für die Modelle Toyota RAV4 XA40 und CA40, die für die korrekte Funktion der elektrischen Systeme des Fahrzeugs entscheidend sind. Der Sicherungskasten befindet sich normalerweise im Motorraum und im Innenraum des Fahrzeugs, oft unter dem Armaturenbrett oder in der Nähe der Fahrertür. Die Schemata auf dieser Seite zeigen detailliert die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Es ist wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden an den elektrischen Systemen zu vermeiden. Der Sicherungskasten ist ein integraler Bestandteil der Fahrzeugwartung, und ein korrektes Verständnis seines Schemas kann helfen, viele Probleme zu vermeiden.

Post correlati:

  1. Toyota Avensis I (T22) (1997-2003) – Batterie
  2. Toyota GT 86 Coupé (ab 2012) – Batterie
  3. Toyota Yaris XP90 (2005-2013) – Sicherungskasten
  4. Toyota Camry (2001-2006) – Sicherungskasten
  5. Toyota Prius XW10 (1997-2003) – Sicherungskasten
  6. Toyota Highlander XU20 (2000-2007) – Sicherungskasten
  7. Toyota FJ Cruiser (2006-2017) – Sicherungskasten
  8. Toyota Sienna XL10 (1998-2003) – Sicherungskasten
Thomas Schneider

Thomas Schneider

Thomas Schneider ist Kfz-Techniker und Automobilenthusiast mit über 12 Jahren Erfahrung im Bereich Fahrzeug­elektrik und Diagnose. Er spezialisiert sich auf Sicherungskästen, elektrische Systeme und Fahrzeugdiagramme verschiedener Automarken. Auf sicherungskasten-schema.com veröffentlicht er übersichtliche Sicherungsbelegungen, Schaltpläne und praktische Hinweise, die Autofahrern helfen, elektrische Probleme schneller zu verstehen und zu lösen.
