Toyota Highlander XU20 (2000-2007) – Sicherungskasten
In diesem Artikel finden Sie Sicherungskastendiagramme für den Toyota Highlander XU20 (2000–2007), erfahren, wo sich die Sicherungstafeln im Fahrzeug befinden, und erhalten detaillierte Informationen zur Belegung und Anordnung jeder Sicherung.
Toyota Highlander XU20 (2000-2003) – Sicherungskasten-Diagramm
Baujahr: 2000, 2001, 2002, 2003.
Die Zigarettenanzünder-Sicherung (Steckdose) im Toyota Highlander XU20 (2000-2003) ist die Sicherung 23 im Sicherungskasten.

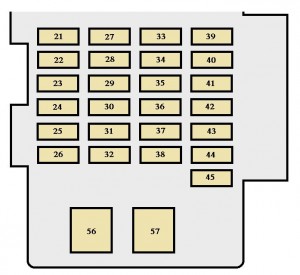

Motorraum
Armaturenbrett
Motorraum (mit Tagfahrlicht)
Sicherungen (Typ A)
| Sicherung | Amp [A] | Beschreibung | |
| 1 | STARTER | 7,5 | Mehrventil-Kraftstoffeinspritzanlage;
Sequenzielle Mehrventil-Kraftstoffeinspritzanlage. |
| 2 | ABS3 | 7,5 | Fahrzeugtraktionskontrollsystem |
| 3 | HEAD LP RH LWR | 15 | Scheinwerfer rechts (Abblendlicht) |
| 4 | HEAD LP LH LWR | 15 | Scheinwerfer links (Abblendlicht) |
| 5 | A / F | 25 | Luft-Kraftstoff-Verhältnis-Sensor |
| 6 | ALT-S | 7,5 | Ladesystem |
| 7 | TOWING | 20 | Anhängerleuchten |
| 8 | HORN | 10 | Hupe |
| 9 | SECURITY | 15 | Diebstahlsicherungssystem |
| 10 | HEAD LP RH UPR | 10 | Scheinwerfer rechts (Fernlicht) |
| 11 | ECU − B | 7,5 | Diebstahlsicherungssystem;
Klimaanlage; Fahrzeugtraktionskontrollsystem; Blinker und Anzeigen; Drahtloses Fernbedienungssystem; Elektrische Türverriegelung. |
| 12 | EFI | 20 | Mehrventil-Kraftstoffeinspritzanlage;
Sequenzielle Mehrventil-Kraftstoffeinspritzanlage; Kraftstoffpumpe; Motor-Wegfahrsperre. |
| 13 | DOOR LOCK | 25 | Elektrisches Verriegelungssystem;
Diebstahlsicherungssystem. |
| 14 | HEAD LP LH UPR | 10 | Scheinwerfer links (Fernlicht) |
| 15 | RADIO NO.1 | 25 | Autoradio-System |
| 16 | DOME | 10 | Innenbeleuchtung;
Innenbeleuchtung; Schminkspiegelbeleuchtung; Zündbeleuchtung; Drahtloses Fernbedienungssystem; Blinker und Anzeigen. |
| 17 | HAZARD | 15 | Warnblinkanlage;
Armaturenbrettbeleuchtung. |
| 18 | SPARE | 7,5 | Ersatzsicherung |
| 19 | SPARE | 15 | Ersatzsicherung |
| 20 | SPARE | 25 | Ersatzsicherung |
| 21 | IGN | 7,5 | Blinker und Anzeigen;
SRS-Airbagsystem. |
| 22 | RADIO NO.2 | 7,5 | Autoradio-System |
| 23 | CIG | 15 | Zigarettenanzünder |
| 24 | D RR DOOR | 20 | Elektrische Fensterheber |
| 25 | PWR OUTLET | 15 | Steckdose |
| 26 | FR FOG | 10 | Nebelscheinwerfer vorne |
| 27 | SRS − IG | 15 | SRS-Airbagsystem |
| 28 | ECU-IG | 15 | Elektrisches Panoramadach;
Antiblockiersystem; Fahrzeugtraktionskontrollsystem; Getriebesperrsystem; Ladesystem; Tempomat; Warnblinkanlage; Startsystem. |
| 29 | WIPER | 25 | Scheibenwischer und Scheibenwaschanlage |
| 30 | P RR DOOR | 20 | Elektrische Fensterheber |
| 31 | P FR DOOR | 25 | Elektrische Fensterheber;
Zusätzliche Türbeleuchtung; Elektrisches Verriegelungssystem. |
| 32 | S/ROOF | 20 | Elektrisches Panoramadach |
| 33 | HEATER | 15 | Klimaanlage;
Elektrischer Kühlerventilator; Innenrückspiegel-Entfeuchter; Außenspiegel-Entfeuchter; Anzeigen und Messgeräte. |
| 34 | IG1 | 7,5 | Rückfahrscheinwerfer;
Fahrzeugtraktionskontrollsystem; Mehrventil-Kraftstoffeinspritzanlage; Sequenzielle Mehrventil-Kraftstoffeinspritzanlage; Außenspiegelheizung; Türverriegelungssystem; Drahtloses Fernbedienungssystem. |
| 35 | RR WIP | 15 | Heckscheibenwischer |
| 36 | STOP | 20 | Bremslichter;
Dritte Bremsleuchte; Antiblockiersystem; Fahrzeugtraktionskontrollsystem; Getriebesperrsystem; Tempomat; Mehrventil-Kraftstoffeinspritzanlage; Sequenzielle Mehrventil-Kraftstoffeinspritzanlage. |
| 37 | OBD | 7,5 | On-Board-Diagnosesystem |
| 38 | SEAT HTR | 15 | Sitzheizung |
| 39 | IG2 | 15 | Mehrventil-Kraftstoffeinspritzanlage;
Sequenzielle Mehrventil-Kraftstoffeinspritzanlage; Ladesystem; Startsystem. |
| 40 | WASHER | 20 | Scheibenwaschflüssigkeitsstandanzeige |
| 41 | RR FOG | 7,5 | Fehlender Stromkreis |
| 42 | FR DEF | 20 | Klimaanlage;
Außenspiegel-Entfeuchter. |
| 43 | D FR DOOR | 20 | Elektrische Fensterheber;
Zusätzliche Türbeleuchtung. |
| 44 | TAIL | 10 | Rückleuchten;
Kennzeichenbeleuchtung; Armaturenbrettbeleuchtung; Nebelscheinwerfer vorne; Vordere Positionsleuchten; Hintere Positionsleuchten; Standlichter. |
| 45 | PANEL | 7,5 | Armaturenbrettbeleuchtung |
| 46 | DRL | 7,5 | Tagfahrlichtsystem |
Sicherungen (Typ B)
| Sicherung | Amp [A] | Beschreibung | |
| 47 | AM2 | 30 | Mehrventil-Kraftstoffeinspritzanlage;
Sequenzielle Mehrventil-Kraftstoffeinspritzanlage; Startsystem. |
| 48 | ABS2 | 40 | Antiblockiersystem;
Fahrzeugtraktionskontrollsystem. |
| 49 | ABS1 | 40 | Antiblockiersystem;
Fahrzeugtraktionskontrollsystem. |
| 50 | HEATER | 50 | Klimaanlage |
| 51 | RDI | 30 | Elektrische Kühlerventilatoren |
| 52 | RR DEF | 30 | Heckscheibenheizung |
| 53 | CDS | 30 | Elektrische Kühlerventilatoren |
| 54 | RDI | 50 | Fehlender Stromkreis |
| 55 | MAIN | 40 | Sicherungen „HEAD LP RH LWR“, „HEAD LP LH LWR“,
„HEAD LP RH UPR“ und „HEAD LP LH UPR“ |
| 56 | AM1 | 40 | Mehrventil-Kraftstoffeinspritzanlage;
Sequenzielle Mehrventil-Kraftstoffeinspritzanlage; Startsystem. |
| 57 | POWER | 30 | Elektrische Sitzverstellung |
Sicherung (Typ C)
| Sicherung | Amp [A] | Beschreibung | |
| 58 | ALT | 140 | Sicherungen „SEAT HTR“, „ABS1“, „ABS2“,
„RDI“, „CDS“, „RR DEF“, „HEATER“, „AM1“, „AM2“, „TAIL“, „PANEL“, „STOP“, „S / ROOF“ und |
Toyota Highlander XU20 (2004-2007) – Sicherungskasten-Diagramm
Baujahr: 2004, 2005, 2006, 2007.
Die Zigarettenanzünder-Sicherung (Steckdose) im Toyota Highlander XU20 (2000-2003) ist die Sicherung 23 im Sicherungskasten

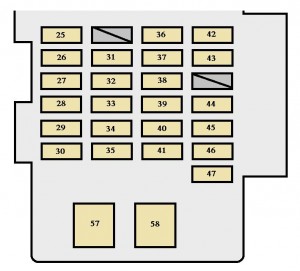

Motorraum
Armaturenbrett
Motorraum (mit Tagfahrlichtsystem)
Sicherungen (Typ A)
| Sicherung | Amp [A] | Beschreibung | |
| 1 | A / F | 25 | Luft-Kraftstoff-Verhältnis-Sensor |
| 2 | CRT | 7,5 | Unterhaltungssystem für die Rücksitze;
Navigationssystem. |
| 3 | STARTER | 7,5 | Mehrpunkt-Kraftstoffeinspritzanlage;
Sequenzielle Mehrpunkt-Kraftstoffeinspritzanlage. |
| 4 | EFI NO.2 | 10 | Mehrpunkt-Kraftstoffeinspritzanlage;
Sequenzielle Mehrpunkt-Kraftstoffeinspritzanlage. |
| 5 | ETCS | 10 | Mehrpunkt-Kraftstoffeinspritzanlage;
Sequenzielle Mehrpunkt-Kraftstoffeinspritzanlage. |
| 6 | RR HTR | 15 | Klimaanlage |
| 7 | HEAD LP RH LWR | 15 | Rechter Scheinwerfer (Abblendlicht) |
| 8 | HEAD LP LH LWR | 15 | Linker Scheinwerfer (Abblendlicht) |
| 9 | ALT − S | 7,5 | Ladesystem |
| 10 | POWER OUTLET2 | 20 | Steckdose |
| 11 | TOWING | 20 | Anhängerbeleuchtung |
| 12 | HORN | 10 | Hupe |
| 13 | SECURITY | 15 | Diebstahlsicherungssystem |
| 14 | H − LP RH UPR | 10 | Rechter Scheinwerfer (Fernlicht) |
| 15 | ECU · B | 7,5 | Diebstahlsicherungssystem;
Klimaanlage; Anzeigen und Messgeräte; Multiplex-Kommunikationssystem; Elektronisch gesteuertes Dach. |
| 16 | EFI NO.1 | 20 | Mehrpunkt-Kraftstoffeinspritzanlage;
Sequenzielle Mehrpunkt-Kraftstoffeinspritzanlage; Kraftstoffpumpe. |
| 17 | DOOR LOCK | 25 | Elektrisches Verriegelungssystem;
Diebstahlsicherungssystem. |
| 18 | H-LP LH UPR | 10 | Linker Scheinwerfer (Fernlicht) |
| 19 | RAD NO.1 | 25 | Fahrzeug-Audiosystem |
| 20 | DOME | 10 | Innenbeleuchtung;
Innenbeleuchtung; Einstiegsbeleuchtung; Zündbeleuchtung; Drahtloses Fernbedienungssystem; Anzeigen und Messgeräte; Navigationssystem. |
| 21 | HAZARD | 15 | Warnblinkanlage;
Armaturenbrettbeleuchtung; Anhängerbeleuchtung. |
| 22 | SPARE | 7,5 | Ersatzsicherung |
| 23 | SPARE | 15 | Ersatzsicherung |
| 24 | SPARE | 25 | Ersatzsicherung |
| 25 | IGN | 10 | Blinker und Messgeräte;
SRS-Airbagsystem; Mehrpunkt-Kraftstoffeinspritzanlage; Sequenzielle Mehrpunkt-Kraftstoffeinspritzanlage. |
| 26 | RAD NO.2 | 7,5 | Autoradio-System;
Getriebesperrsystem; Navigationssystem; Unterhaltungssystem für die Rücksitze; Klimaanlage; Multiplex-Kommunikationssystem. |
| 27 | CIG | 15 | Zigarettenanzünder |
| 28 | P RR DOOR | 20 | Elektrische Fensterheber |
| 29 | PWR OUTLET1 | 15 | Steckdose |
| 30 | FR FOG | 20 | Nebelscheinwerfer vorne |
| 31 | ECU-IG | 10 | Elektrisches Schiebedach;
Antiblockiersystem; Fahrzeugstabilitätskontrollsystem; Getriebesperrsystem; Ladesystem; Startsystem. |
| 32 | WIPER | 25 | Scheibenwischer und Scheibenwaschanlage vorne |
| 33 | D RR DOOR | 20 | Elektrische Fensterheber |
| 34 | D FR DOOR | 25 | Elektrische Fensterheber;
Zusätzliche Türbeleuchtung; Elektrisches Verriegelungssystem. |
| 35 | S/ROOF | 20 | Elektrisches Schiebedach |
| 36 | HEATER | 10 | Klimaanlage;
Elektrischer Kühlerventilator; Heckscheibenheizung; Außenspiegelheizung; Blinker und Messgeräte. |
| 37 | IG1 | 7,5 | Rückfahrlicht;
Fahrzeugstabilitätskontrollsystem; Mehrpunkt-Kraftstoffeinspritzanlage; Sequenzielle Mehrpunkt-Kraftstoffeinspritzanlage; Außenspiegelheizung; Türverriegelungssystem; Drahtloses Fernbedienungssystem; Navigationssystem; Multiplex-Kommunikationssystem. |
| 38 | RR WIP | 15 | Heckscheibenwischer |
| 39 | STOP | 20 | Bremslichter;
Dritte Bremsleuchte; Antiblockiersystem; Fahrzeugstabilitätskontrollsystem; Getriebesperrsystem; Anhängerbeleuchtung; Multiplex-Kommunikationssystem; Mehrpunkt-Kraftstoffeinspritzanlage; Sequenzielle Mehrpunkt-Kraftstoffeinspritzanlage. |
| 40 | OBD | 7,5 | On-Board-Diagnosesystem |
| 41 | SEAT HTR | 15 | Sitzheizung |
| 42 | IG2 | 15 | Mehrpunkt-Kraftstoffeinspritzanlage;
Sequenzielle Mehrpunkt-Kraftstoffeinspritzanlage; Ladesystem; Startsystem. |
| 43 | WASHER | 20 | Warnleuchte für niedrigen Flüssigkeitsstand
der Scheibenwaschanlage vorne. |
| 44 | FR DEF | 20 | Klimaanlage;
Außenspiegelheizung. |
| 45 | P FR DOOR | 20 | Elektrische Fensterheber;
Zusätzliche Türbeleuchtung; Multiplex-Kommunikationssystem. |
| 46 | TAIL | 10 | Rückleuchten;
Kennzeichenbeleuchtung; Armaturenbrettbeleuchtung; Nebelscheinwerfer vorne; Vordere Positionsleuchten; Hintere Positionsleuchten; Standlichter. |
| 47 | PANEL | 7,5 | Armaturenbrettbeleuchtung;
Anhängerbeleuchtung. |
| 48 | DRL | 7,5 | Tagfahrlichtsystem |
Sicherungen (Typ B)
| Sicherung | Amp [A] | Beschreibung | |
| 49 | AM2 | 30 | Mehrpunkt-Kraftstoffeinspritzanlage;
Sequenzielle Mehrpunkt-Kraftstoffeinspritzanlage; Startsystem. |
| 50 | ABS2 | 40 | Antiblockiersystem;
Fahrzeugtraktionskontrollsystem. |
| 51 | ABS1 | 40 | Antiblockiersystem;
Fahrzeugtraktionskontrollsystem. |
| 52 | HTR | 50 | Klimaanlage |
| 53 | RDI | 30 | Elektrische Kühlerventilatoren |
| 54 | RR DEF | 30 | Heckscheibenheizung |
| 55 | CDS | 30 | Elektrische Kühlerventilatoren |
| 56 | MAIN | 40 | Sicherungen „HEAD LP RH LWR“, „HEAD LP LH LWR“,
„HEAD LP RH UPR“ und „HEAD LP LH UPR“ |
| 57 | AM1 | 40 | Mehrpunkt-Kraftstoffeinspritzanlage;
Sequenzielle Mehrpunkt-Kraftstoffeinspritzanlage; Startsystem. |
| 58 | POWER | 30 | Elektrischer Sitz |
Sicherung (Typ C)
| Sicherung | Amp [A] | Beschreibung | |
| 59 | ALT | 140 | „POWER“, „STOP“, „FR DEF“,
„FR FOG“, „OBD“, „TAIL“, „PANEL“, „S / DOOF“, „D FR DOOR“, „P FR DOOR“, „D RR DOOR“, „P RR DOOR“ und „PWR OUTLET1“. |
| 60 | RDI | 50 | Elektrische Kühlerventilatoren |
