MG ZS – Sicherungskasten
MG ZS – Sicherungskastenbelegung
Baujahr:
Die Sicherung des Zigarettenanzünders (Steckdose) im MG ZS ist die Sicherung 23 und 43 im Sicherungskasten

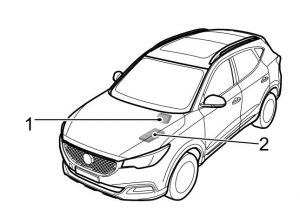

Position
- Sicherungskasten im Fahrgastraum (unter dem Handschuhfach auf der Beifahrerseite)
- Sicherungskasten im Motorraum (auf der linken Seite des Motorraums)
Sicherungskasten im Fahrgastraum
| Nummer |
Amp [A] |
Beschreibung |
| F1 | 15 | Seitenwaschanlage |
| F2 | 10 | Spiegelschalter;
Diagnosestecker. |
| F3 | 5 | Ganganzeige |
| F4 | 15 | Relais für Frontscheibenwischer |
| F5 | 10 | Airbag-Steuergerät |
| F6 | 10 | Bremspedalschalter |
| F7 | 15 | Super-Verriegelungsrelais |
| F8 | – | – |
| F9 | – | – |
| F10 | – | – |
| F11 | – | – |
| FI2 | – | – |
| F13 | – | – |
| F14 | – | – |
| FI5 | 15 | Vorderer Stromanschluss |
| FI6 | 5 | Radio |
| F17 | 5 | Vordere Innenbeleuchtung;
Lüfterrelais. |
| FI8 | 30 | Schalter für hinteres Fenster links |
| FI9 | 30 | Fensterschalter für Beifahrer |
| F20 | 30 | Schalter für hinteres Fenster rechts |
| F2I | 30 | Fahrertürschalter-Set |
| F22 | 10 | Spiegelheizung |
| F23 | 25 | Heizelement Heckscheibe |
| F24 | 15 | Radioschalter / FICM, DAB, ICE |
| F25 | 10 | MTC, ETC, ETC Panel |
| F26 | 5 | Instrumentenpaket |
| F27 | 10 | Automatikgetriebe (4AT und 6AT) |
| F28 | – | – |
| F29 | – | – |
| F30 | 5 | Zündschlüssel |
| F3I | 10 | TPMS |
| F32 | 5 | IMMO-Antenne |
| F33 | – | – |
| F34 | – | – |
| F35 | – | – |
| F36 | – | – |
| F37 | – | – |
| F38 | – | – |
| F39 | – | – |
| F40 | – | – |
| F41 | – | – |
| F42 | – | – |
| F43 | – | – |
| F44 | – | – |

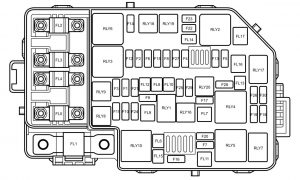

Sicherungskastenbelegung Motorraum
| Nummer |
Amp [A] |
Beschreibung |
| FL1 | 200 | Lichtmaschine |
| FL2 | 80 | EPS |
| FL3 | 40 | Kühlgebläse-Relais-Set |
| FL4 | 60 | Sicherungskastenbelegung Fahrgastraum
F18, F19, F20, F21. |
| FL5 | 80 | Sicherungskastenbelegung Fahrgastraum
F1, F2, F3, F4, F5, F6, F7, F24, F25, F26, F27, F28, F29, F30, F31; Relais für Heckscheibenheizung. |
| FL6 | 25 | SCS (Ventil) |
| FL7 | – | – |
| FL8 | 20 | BCM |
| FL9 | 40 | SCS (Pumpe) |
| FL10 | 25 | BCM |
| FL11 | 30 | Lüfterrelais |
| FL12 | – | – |
| FL13 | 30 | Anlasserrelais |
| FL14 | 25 | – |
| FL15 | 30 | KLR-Relais |
| FL16 | 30 | DC / DC |
| FL17 | 30 | – |
| F1 | 10 | Rechtes Abblendlicht;
Lichteinstellschalter; Motor für rechte Scheinwerfereinstellung. |
| F2 | 15 | Lichtmaschine, vor Lambdasonde, nach Lambdasonde;
Ventil mit variablen Phasen (Ansaugung, 1,0 t); VVT-Ventil (Auspuff, 1,0 t); Tankregelventil (1,0 t); Ölregelventil (1,0 t). |
| F3 | 10 | Linkes Abblendlicht;
Motor für linke Scheinwerfereinstellung. |
| F4 | 10 | Relais für Klimakompressor |
| F5 | 5 | Motor-ECU |
| F6 | 10 | Kraftstoffeinspritzdüse (1,5L) |
| F7 | 30 | Relais für Frontscheibenwischer-Aktivierung;
Relais für Frontscheibenwischer-Geschwindigkeit. |
| F8 | 5 | Kühlgebläse-Relais-Set;
Druckschalter; AC; NTS. |
| F9 | 15 | Kraftstoffpumpenrelais |
| F10 | 10 | Rechter Fernlichtscheinwerfer |
| F11 | 10 | Linker Hauptscheinwerfer |
| F12 | 30 | Zündspule;
Motorsteuerung, |
| F13 | 10 | Hupenrelais |
| F14 | 30 | – |
| F15 | 10 | Magnetventil Nockenwelle Einlassventile (1,5 l);
Magnetventil Nockenwelle Auslass (1,5 l); Tankregelventil (1,5 l); Kupplungspositionssensor (1,5 l); Auspuffklappenregelventil (1,0 T); Elektronischer Thermostat (1,0 T); Wasserpumpe (1,0 T); Variables Auspuffventil (1,0 T). |
| F 16 | 15 | Relais für Heckscheibenwischer |
| F17 | 15 | Relais für Nebelscheinwerfer vorne |
| F18 | 5 | Airbag-Berechnungsmodul |
| F19 | 5 | Motor-ECU |
| F20 | 5 | Motor-ECU |
| F21 | 5 | BCM |
| F22 | 10 | – |
| F23 | 10 | – |
| F24 | 5 | – |
| F25 | 10 | BCM |
| F26 | 15 | – |
| F27 | 15 | BCM |
| F28 | 15 | – |
| F29 | 10 | – |
| F30 | 10 | DC / DC;
Instrumentenpaket; ETC; Rückfahrlichtschalter; Getriebe 6AT; PAB-Anzeige. |
Über MG ZS ()
Der MG ZS ist ein kompaktes SUV, das modernes Design mit praktischen Eigenschaften verbindet. Dieses Modell ist bekannt für seine Geräumigkeit und seinen komfortablen Innenraum, was es ideal für Familienausflüge und tägliche Fahrten in der Stadt macht. Der MG ZS bietet verschiedene Motorisierungsoptionen, darunter Benzin- und Elektrovarianten, sodass Kunden nach ihren Vorlieben und Bedürfnissen wählen können. Dank fortschrittlicher Technologien und Sicherheitsmerkmale ist dieses Modell bei Fahrern beliebt, die ein zuverlässiges und effizientes Fahrzeug suchen.
Sicherungskastenbelegung MG ZS
Diese Seite zeigt die Sicherungskastenbelegung für das Modell MG ZS, die für die ordnungsgemäße Wartung und Reparatur des Fahrzeugs unerlässlich ist. Der Sicherungskasten befindet sich normalerweise im Motorraum und im Fahrzeuginnenraum, oft unter dem Armaturenbrett oder in der Nähe der Fahrertür. Die Diagramme auf dieser Seite zeigen die Sicherungsnummern, ihre Stromstärke und die Komponenten, die sie schützen. Es ist wichtig, immer Ersatzsicherungen mit der gleichen Stromstärke zu verwenden, um Schäden am elektrischen System zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement, das den sicheren Betrieb aller elektrischen Geräte im Fahrzeug gewährleistet.
