Sicherungs- und Relaisplan – Infiniti QX80

Gilt für Fahrzeuge, die in den Jahren hergestellt wurden:

2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017.

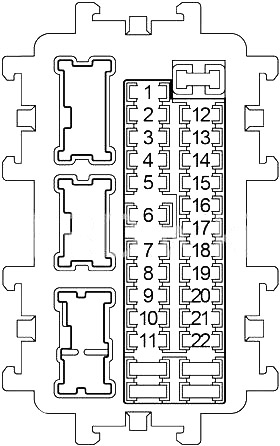

Sicherungsplan des Sicherungskastens in der Kabine

Der Sicherungsblock befindet sich hinter der Abdeckung des Armaturenbretts auf der Fahrerseite.



Nummer	Ampere [A]	Beschreibung
Nummer	Ampere [A]	Beschreibung
1	10	Kombinationsschalter
2	10	Airbag-Diagnosesensor-Einheit, Steuergerät für Insassenklassifizierungssystem
3	10	Intelligenter Tempomat (ICC) Bremsschalter, Automatisches Geschwindigkeitsregelsystem (ASCD) Bremsschalter, Bremslichtschalter, Scheinwerfereinstellmotor, Datenverbindungsstecker, Lenkwinkelsensor, Kombiinstrument, Beheizter Lenkradschalter, Niedriger Reifendruck, Reifendruckwarnsteuergerät, Servolenkungssteuergerät, CAN-Gateway, Dreifachschalter (APS-Schalter), Adaptives Frontbeleuchtungssystem (AFS) Steuergerät, 120 V AC Hauptschalter, Klimaanlagen-gesteuertes Sitzrelais
4	10	Klimaanlagensteuerung hinten, 360-Grad-Monitor-Steuergerät, Automatischer Klimaanlagenverstärker, Ionisator, AV-Steuergerät, Klimaanlagenrelais hinten, Rauch-/Außentürerkennungssensor, Automatisches Heckklappensteuerungsmodul, Automatischer Blendschutzspiegel, Sonar-Steuergerät (2014-2017), Telematikmodul (TCU (2014-2017))
5	15	BOSE-Verstärker
6	10	Datenverbindungsstecker, Uhr, Entriegelungsschalter für den zweiten Sitz, Akustisches Signal für intelligenten Schlüssel, Steuergerät für Sicherheitsgurt bei Kollision, Regensensor für Lichter, Automatischer Blendschutzspiegel, Kombiinstrument (2014-2017)
7	10	Bremslichtschalter, Karosseriesteuergerät (BCM), Intelligenter Tempomat (ICC) Bremsstopprelais, Elektrische Bremse
8	15	BOSE-Verstärker
9	10	360-Grad-Monitor-Steuergerät, Automatischer Klimaanlagenverstärker, Automatisches Heckklappensteuerungsmodul, Neigungsschalter LH/RH, Klappschalter LH/RH, Automatisches akustisches Signal für Heckklappe
10	10	Startschalter mit Taste, Sitzspeicherschalter, Karosseriesteuergerät (BCM) Modul
11	10	Kombiinstrument (2010-2013), CAN-Gateway
12	20	Zubehörrelais Nr. 2
13	10	4WD-Schalter, Schneemodus / Anhängermodus / VDC-Deaktivierungsschaltergruppe

Nummer	Ampere [A]	Beschreibung
14	15	Zweiter beheizter Sitzschalter
15	15	Schalter für beheizten Vordersitz
16	20	Hecklüfterrelais
17	–	–
18	20	2010-2013: Konsolensteckdose
19	10	Spiegelfernbedienungsschalter (2010-2013), Sonar-Steuergerät (2010-2013), Umgebungsüberwachungs-Steuergerät, Automatischer Klimaanlagenverstärker, Multifunktionsschalter, AV-Steuergerät, Frontdisplay, Videosplitter, Hauptfensterschalter (2014-2017), BOSE-Verstärker (2014-2017), Telematik-Steuerungsmodul (TCU (2014-2017)), Telematikschalter (2014-2017)
20	20	Vordere Steckdose, Steckdose im Handschuhfach, Zubehörrelais Nr. 2
21	15	Frontlüftermotor
22	15	Frontlüftermotor

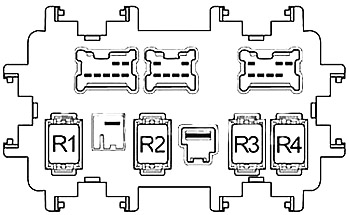

Relais
R1	Zündung
R2	Zündung Nr. 2
R3	Zubehör
R4	Lüfter

Motorraum

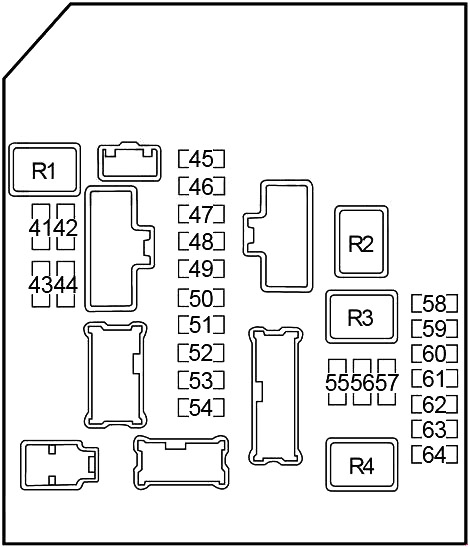

Sicherungsplan Nr. 1

Nummer	Ampere [A]	Beschreibung
Nummer	Ampere [A]	Beschreibung
41	15	Relais Heckscheibenentfeuchter
42	15	Relais Heckscheibenentfeuchter
43	20	Motorsteuergerät (ECM), NATS-Antennenverstärker, ECM-Relais (Luftmassenstromsensor, Magnetventil zur Steuerung des Ansaugvolumens, Steuergerät für variable Ventile und Hub (VVEL), Magnetventil zur Steuerung der Einlassventilsteuerung, Luft-Kraftstoff-Gemischsensor (A/F), Beheizter Sauerstoffsensor, Kraftstoffrückschlagventil, EVAP-Tankregelventil, Einspritzdüsenrelais (2014-2017))
44	10	Lenkungsverriegelungsrelais
45	30	Relais Frontscheibenwischer
46	10	Relais Anhänger-Rücklicht, Rücklicht LH, Rücklicht RH/LH, Kennzeichenbeleuchtung
47	10	Handschuhfachbeleuchtung, Klimaanlagen-Sitzschalter, Klimaanlagensteuerung hinten, 360-Grad-Monitor-Steuergerät, Beheizter Lenkradschalter, 4WD-Schaltergruppe, A/T-Getriebewähler, Multifunktionsschalter, Beheizter Vordersitzschalter, Zweiter beheizter Sitzschalter LH/Rechts, Uhr, Zweiter Sitz, Entriegelungsschalter LH/RH, Elektrische Bremse, 120 V AC Hauptschalter, Konsolensteckdose (Getränkehalter), Schneemodus / Anhängermodus / Vdc-Deaktivierungsschaltergruppe, Scheinwerfereinstellschalter, Außenspiegel-Fernbedienungsschalter, Kombinationsschalter (Spiralkabel), Notschalter, Reset- und Beleuchtungssteuerungsschalter, Bordcomputer-Schalter, Haupt-Automatik-Heckklappenschalter, Dreifachschalter, Doppelschalter, Rücklicht RH, Ambientebeleuchtung Vordertür, Ambientebeleuchtung Hintertür, Kartenbeleuchtung, Telematikschalter
48	–	–
49	10	Klimaanlagenrelais
50	15	Nebelscheinwerfer vorne
51	10	Rechter Scheinwerfer (Abblendlicht)
52	10	Linker Scheinwerfer (Abblendlicht)
53	15	Linker Scheinwerfer (Fernlicht)
54	15	Rechter Scheinwerfer (Fernlicht)

Nummer	Ampere [A]	Beschreibung
55	10	Relais Rückfahrleuchte, Relais Anhängerstromversorgung, Getriebesteuergerät (TCM)
56	10	Getriebesteuergerät
57	10	ABS, Bremslichtrelais, Neigungs-/Seiten-/G-Freigabe-Geschwindigkeitssensor
58	–	–
59	–	–
60	15	2010-2013: Einspritzdüsenrelais
61	15	Zündspulen, Kondensator
62	10	Motorsteuergerät (ECM)
63	–	–
64	20	Relais Drosselklappenstellmotor
Relais
R1	Heckscheibenentfeuchter
R2	Zündung Nr. 3
R3	Zündung Nr. 2
R4	Zündung

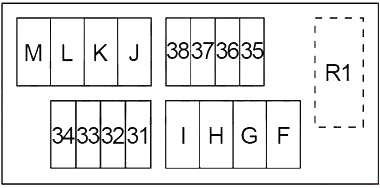

Sicherungskasten 2

Nummer	Ampere [A]	Beschreibung
31	15	Hupenrelais
32	10	Lichtmaschine
33	10	Gaspedal-Aktuator
34	10	Getriebesteuergerät
35	15	AV-Steuergerät, Frontdisplay, Videosplitter, Kopfstützen-Display LH/RH, Telematik-Steuerungsmodul (TCU (2014-2017))
36	10	Relais Fahrzeugsicherheitshorn
37	10	IPDM (Zündrelais Nr. 2 (Luftniveausteuerungsmodul), Zündrelais Nr. 3 (akustisches Signal, Doppelschalter (Warnsystemschalter), Intelligenter Tempomat (ICC) Bremsstopprelais, Intelligenter Tempomatsensor (ICC), Gaspedal-Aktuator, Steuergerät für erweiterte Fahrerassistenzsysteme (ADAS), Seitenradar LH/RH, Fahrspurkamera)
38	10	Getriebesteuergerät (TCM)
F	40	Elektrische Bremse, Sicherungen: „T“, „V“, „79“, „84“, „85“, „86“
G	40	Zündrelais Nr. 1 (Sicherungen: „1“, „2“, „3“, „4“, „16“), Sicherungen: „12“, „81“, „82“, „83“, „U“
H	40	IPDM
I	30	Luftkompressorrelais
J	30	Getriebesteuergerät
K	50	Karosseriesteuergerät (BCM), Automatikschalter (Steuergerät für automatische Positionierung, Steuergerät für Fahrersitz, Lordosenstützschalter)
L	30	ABS
M	50	ABS
Relais
R1	Hupe

Zusätzliche Sicherungselemente

Nummer	Ampere [A]	Beschreibung
P	50	Anlasserrelais (Sicherungen: „71“, „72“, „73“, „74“)
O	50	Relais für aktiven variablen Hubmotor (VVEL)
R	50	Sicherung: „T“, „79“
Q	50	2010-2013: Sicherungen: „S“, „75“, „76“, „77“
	50	2014-2017: Sicherungen: „S“, „75“, „76“, „77“, „87“, „88“, „89“, „90“
75	15	Relais Scheibenwischer-Enteiser
76	10	Relais Lenkradheizung
77	30	Steuergerät für Sicherheitsgurte bei Kollision
S	30	Sitze der zweiten Reihe (Entriegelungsrelais LH/RH, Aufwärtsrelais für 2 LH/RH, Abwärtsrelais für 2 LH/RH)
78	–	–
79	30	Wechselrichter-Einheit
80	10	Relais Scheibenwischer-Enteiser, Außenspiegel
T	30	Automatisches Heckklappensteuerungsmodul

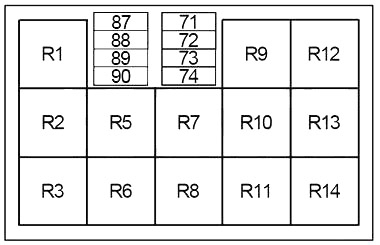

Sicherungskasten Relais 1

Nummer	Ampere [A]	Beschreibung
Nummer	Ampere [A]	Beschreibung
71	30	Motorsteuergerät (ECM)
72	10	Elektrische Kupplung Kühlgebläse
73	15	Kraftstoffpumpen-Steuergerät
74	10	ABS
87	15	2014-2017: Einspritzdüsenrelais
88	10	2014-2017: Tagfahrlichtrelais
89	10	2014-2017: Tagfahrlichtrelais
90	10	2014-2017: Tagfahrlichtrelais
Relais
R1	Motorfernstart
R2	–

Nummer	Ampere [A]	Beschreibung
R3	2010-2013: Fahrzeugsicherheitshorn
	2014-2017: Tagfahrlicht
R4	–
R5	–
R6	Rückfahrlicht
R7	Beheiztes Lenkrad
R8	Intelligenter Tempomat (ICC) Bremsbetätigung
R9	Scheibenwischer-Enteiser
R10	Klimaanlage hinten
R11	Bremslicht
R12	Luftkompressor
R13	Zündung
R14	Variabler Ventilhub und Betätigungsmechanismus (VVEL)

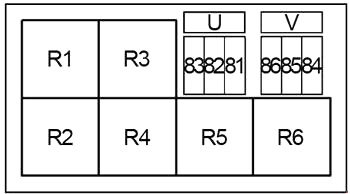

Sicherungskasten 2

Nummer	Ampere [A]	Beschreibung
81	15	Klimatisiertes Sitzrelais
82	15	Klimatisiertes Sitzrelais
83	30	Gurtstraffer-Steuergerät bei Kollision
84	15	Anhänger-Blinker-Relais (links), Anhänger-Blinker-Relais (rechts)
85	10	Rückfahrlichtrelais
86	10	Anhänger-Rücklichtrelais
U	30	Scheinwerferwaschanlagenrelais
V	30	Anhängerstromrelais
Relais
R1	Klimatisierter Sitz
R2	Anhänger-Blinker (rechts)
R3	Scheinwerferwaschanlage
R4	Anhänger-Blinker (links)
R5	Anhänger-Rücklicht
R6	Anhängerstrom

Hauptanschlussblock

Die Hauptsicherungen befinden sich an der Batterie.

Nummer	Ampere [A]	Beschreibung
A	140	Lichtmaschine, Sicherungen: „C“, „D“, „E“
B	80	Sicherung: „O“, „P“, „Q“, „R“
C	100	Zündrelais (oberes Scheibenwischerrelais, Sicherungen: „55“, „56“, „57“, „60“, „61“, „62“), Sicherungen: „41“, „42“, „43“, „44“, „64“
D	80	Zubehörrelais (Sicherungen: „18“, „19“, „20“), Zündrelais Nr. 2 (Sicherungen: „13“, „14“, „15“), Lüfterrelais (Sicherungen: „21“, „22“), Sicherungen: „5“, „6“, „7“, „8“, „9“, „10“, „11“
E	80	Sicherung: „31“, „32“, „33“, „34“, „35“, „36“, „37“, „38“, „F“, „G“, „H“, „I“, „J“, „K“, „L“, „M“
N	60	Fernlichtrelais (Sicherungen: „51“, „52“), Abblendlichtrelais (Sicherungen: „53“, „54“), Rücklichtrelais (Sicherungen: „46“, „47“), Nebelscheinwerferrelais (Sicherung: „50“), Sicherung: „45“, „49“
