Infiniti M30 (1990-1992) – Sicherungskasten
In diesem Artikel finden Sie Diagramme des Sicherungskastens des Infiniti M30 (1990–1992), erhalten Informationen über die Position der Sicherungspaneele im Auto und erfahren die Zuordnung jeder Sicherung (Sicherungsbelegung).
Sicherungs- und Relaisplan – Infiniti M30
Gilt für Fahrzeuge, die in den Jahren hergestellt wurden:
1990, 1991, 1992.

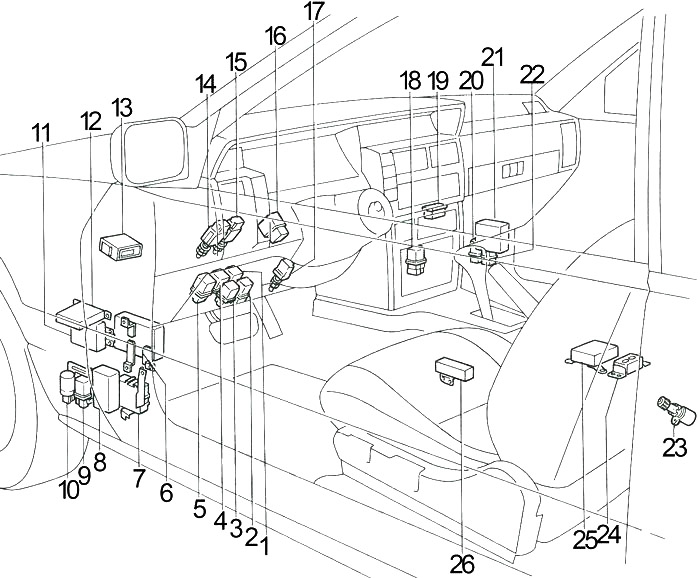

Kabine
- Startrelais №1
- Türschlossrelais
- Zubehörrelais №2
- Startrelais №2
- Zubehörrelais №1
- Steuergerät für Automatikgetriebe
- Zeitsteuergerät
- Türschlossuhr №1
- Heckscheibenentfeuchterrelais
- Stromkreisunterbrecher (Türschloss, Steckdose)
- Diebstahlwarnanlage-Steuergerät
- Türschlossuhr №2
- Getriebesperrsteuergerät
- Bremslichtschalter
- ASCD-Schalter (Automatische Geschwindigkeitsregelung) Abbrechen
- Kombiniertes Blinkrelais
- Auswurfschalter
- Lüfterrelais (hohe Geschwindigkeit – automatische Klimaanlage)
Lüfterrelais (manuelle Klimaanlage) - Warnsummer
- ECCS-Relais (Elektronische Motorsteuerung)
- ECCS-Steuergerät (Elektronische Motorsteuerung)
- Sicherheitsrelais
- Geschwindigkeitssensor (an der hinteren Verlängerung)
- Tunnelsensor und Sicherheitssensor
- Airbag-Steuergerät
- Fensterheberverstärker

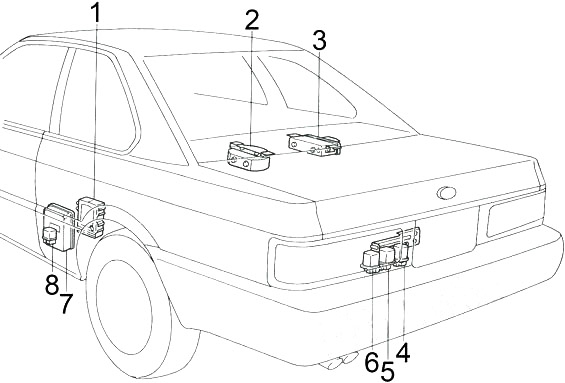

- Sonar-Federungssteuergerät
- Audioverstärker
- ABS-Steuergerät
- Kraftstoffpumpenrelais
- Kofferraumöffnungsrelais
- Tankdeckelöffnungsrelais
- ASCD-Steuergerät (Automatische Geschwindigkeitsregelung)
- Relais für die Aufrechterhaltung der automatischen Geschwindigkeitsregelung
Sicherungsplan in der Kabine
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| Nummer | Ampere [A] | Beschreibung |
| 1 | 15 | Scheinwerfer, Diebstahlwarnanlage |
| 2 | 15 | Scheinwerfer, Diebstahlwarnanlage |
| 3 | 15 | Positionslichter, Rücklichter, Kennzeichenbeleuchtung, Seitenlicht, Beleuchtung, Handschuhfachbeleuchtung |
| 4 | 10 | Beleuchtung, Badezimmerlicht, Kofferraumlicht, Innenlicht, Trittbrettlicht, Schlüsselbeleuchtung, Zeitsteuerungssystem, Automatikgetriebe-Steuergerät, Diebstahlwarnanlage, automatische Klimaanlage, beleuchtetes Einstiegssystem, Audio (außer Bose), Airbagsystem |
| 5 | 10 | Warnblinkanlage |
| 6 | 15 | Bremslicht, Getriebesperrsteuerungssystem, automatische Geschwindigkeitsregelung |
| 7 | 10 | Hupe, Diebstahlwarnanlage |
| 8 | 15 | Lüftermotor, automatischer Klimaanlagenverstärker |
| 9 | 15 | Lüftermotor, automatischer Klimaanlagenverstärker |
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| 10 | 10 | Audio, elektrische Antenne |
| 11 | 20 | Heckscheibenentfeuchter |
| 12 | 20 | Heckscheibenentfeuchter |
| 13 | 10 | Warnleuchte, Zähler, Blinker, Zeitsteuerungssystem, Klimaanlage, automatische Geschwindigkeitsregelung, Heckscheibenentfeuchter, elektrische Antenne, elektrische Fensterheber, Airbagsystem |
| 14 | 10 | Warnblinkanlage |
| 15 | 10 | Getriebesperrsteuerungssystem, Automatikgetriebe-Steuergerät, Diebstahlwarnanlage, ABS, Sonar-Federungssystem |
| 16 | 10 | Airbagsystem |
| 17 | 10 | Elektronische Motorsteuerung (ECCS) |
| 18 | 20 | Scheibenwischer und Dichtung |
| 19 | 15 | Zigarettenanzünder |
| 20 | 10 | Spiegel, manuelle Klimaanlage, Diebstahlwarnanlage, Zeitsteuerungssystem, Uhr |

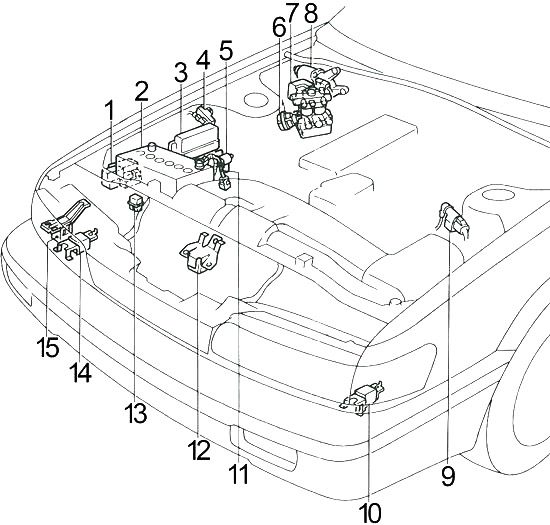

Motor
- Sicherungskasten
- Batterie
- Relais-Sicherungskasten
- Widerstandsentlüftung
- Pumpe für automatische Geschwindigkeitsregelung (ASCD)
- Aktuator für automatische Geschwindigkeitsregelung
- ABS-Aktuator
- Scheibenwischermotor
- Zündspule
- Linker Aufprallzonensensor
- Sicherungsverbindung
- Steuergerät für Aufprallzonensensor
- Anlasserrelais
- Rechter Aufprallzonensensor
- Sonar-Fahrbahnoberflächensensor (für Sonar-Federungssystem)
Sicherungsplan im Motorraum
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| 1 | 20 | ABS |
| 2 | 10 | Zeitsteuerungssystem, Getriebesperrsteuerungssystem |
| 3 | 10 | Elektronische Motorsteuerung (ECCS), Kühlerlüfterrelais |
| 4 | 20 | Kofferraumöffnung, Tankdeckelöffnung |
| 5 | 15 | BOSE-Verstärker |
| 6 | 15 | BOSE-Verstärker |
| 7 | – | ABS |
| 8 | – | Zündschlüssel |
| 9 | – | – |
| 10 | – | Stromkreisunterbrecher (Türschloss, Steckdose) |
| 11 | – | Elektronische Motorsteuerung (ECCS) |
| 12 | – | Kühlerlüfter |
| R1 | Hupe | |
| R2 | Kühlerlüfter | |
| R3 | Inhibitor | |
| R4 | Klimaanlage | |
| R5 | Scheibenwischer | |

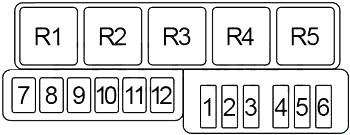

Relais-Sicherungskasten Motorraum
| Nummer | Beschreibung |
|---|---|
| R1 | Diebstahlwarnung (Nr. 1) |
| R2 | Diebstahlwarnung (Nr. 2) |
| R3 | Diebstahlwarnung (Nr. 3) |
| R4 | Diebstahlwarnhupe |
| R5 | Umschaltung |
