Infiniti FX35 S51 (2008-2013) – Sicherungskasten
In diesem Artikel finden Sie Schaltpläne des Sicherungskastens des Infiniti FX35 S51 (2008–2013), erhalten Informationen zur Position der Sicherungstafeln im Fahrzeug und erfahren die Zuordnung jeder Sicherung (Sicherungsbelegung).
Infiniti FX35 S51 (2006-2013) – Sicherungsplan
Das Modell Infiniti FX35 S51 wurde 2006 entwickelt. Das Auto wurde auf Basis von Infiniti EX und Nissan Maxima Komponenten gebaut. Infiniti sorgte dafür, dass es eine Kombination aus einem High-End-SUV und einem Sportwagen war. Der Nachfolger des FX ist der Infiniti QX70, der 2013 auf den Markt kam.
Baujahr: 2006, 2007, 2008, 2009, 2009, 2010, 2011, 2012, 2013.
Die Sicherung des Zigarettenanzünders (Steckdose) im Infiniti FX35 S51 (2006-2013) ist die Sicherung 20 im Sicherungsplan.

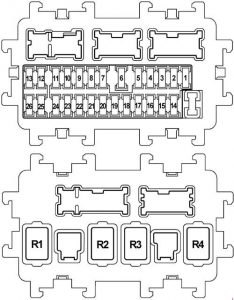

Sicherungskasten Armaturenbrett (J / B)
| Nummer | [A] | Beschreibung |
| 1 | – | – |
| 2 | 10 | Steuergerät für Insassenerkennungssystem Diagnosesensor-Steuergerät Airbag |
| 3 | 10 | Scheinwerfer vorne montiert RH Scheinwerfer vorne montiert LH Klimaanlagen-gesteuerter Ionisator Sitzrelais Einheitliches Messgerät und Klimaanlagenverstärker. Reifendrucküberwachungs-Steuergerät CAN-Gateway AV-Steuergerät Rauch-/Geruchssensor außen Innenspiegel automatisch abblendend ICC-Relais ASCD-Bremsschalter Bremsschalter Bremslichtschalter AFS-Steuergerät Datenverbindungsstecker Warnsysteme Schalter Spurverlassenswarnung, Summer Kameramodul Spur Telefonadapter Kompressor Relais Sitzheizung Schalter Sitzheizung (Fahrerseite) Schalter Sitzheizung (Beifahrerseite) |
| 4 | 10 | Scheinwerfer-Reserve-Relais Messgerät montiert Rundumsicht-Steuergerät Sonar-Steuergerät |
| 5 | 20 | Zubehörrelais |
| 6 | Schlüssel / Steckdose Uhr Datenverbindungsstecker Regensensor Intelligenter Schlüssel Warnsummer Innenspiegel automatisch abblendend |
|
| 7 | 10 | Karosseriesteuergerät Lichtschalter Bremsrelais ICC (BCM) |
| 8 | 20 | Bose (Audiosystem) |
| 9 | 10 | Zündschalter mit Taste in der Schlüsselbuchse |
| 10 | 10 | Karosseriesteuergerät (BCM) Automatischer Antriebspositionsregler Steuergerät Gesamtbeleuchtungs-Steuergerät Speicherschalter Sitzantriebs-Steuergerät |
| 11 | 10 | Kombinationszähler Einheitliches Messgerät und Klimaanlagenverstärker. AWD-Steuergerät CAN-Gateway Steuergerät für Pre-Crash-Sicherheitsgurtsystem (Fahrer-/Beifahrerseite) |
| 12 | – | Reserve |
| 13 | – | Reserve |
| 14 | – | – |
| 15 | 10 | Außenspiegel |
| 16 | 20 | Heckscheibenentfeuchter |
| 17 | 20 | Heckscheibenentfeuchter |
| 18 | 10 | E-SUS-Steuergerät |
| 19 | – | – |
| 20 | 15 | Vordere Steckdose |
| 21 | 10 | Schalter für Fernbedienung des Seitenspiegels Vereinigtes Messgerät und Klimaanlagenverstärker. Multifunktionsschalter Gesamtbeleuchtungs-Steuergerät AV-Steuergerät Monitor-Steuergerät Telefonadapter Satellitentuner |
| 22 | 20 | Konsolensteckdose Hintere Steckdose |
| 23 | 15 | Lüftermotor |
| 24 | 15 | Lüftermotor |
| 25 | – | Reserve |
| 26 | – | Reserve |
| Relais | ||
| R1 | Zündrelais | |
| R2 | Heckscheibenentfeuchter-Relais | |
| R3 | Zubehörrelais | |
| R4 | Lüfterrelais | |

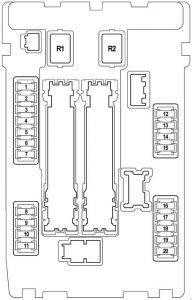

Sicherungsplan im Motorraum (IPDM E / R)
| Nummer | [A] | Beschreibung |
| 1 | 15 | Kraftstoffpumpenrelais Kraftstoffpumpen-Steuergerät Kraftstoffstandsensor-Gruppe Kraftstoffpumpe Motorsteuergerät (ECM) |
| 2 | 10 | Kühlerlüfterrelais 2 |
| 3 | 10 | Getriebesteuergerät (TCM) Schneemodus-Schalter |
| 4 | 10 | Kraftstoffeinspritzdüse Nr. 1 Einspritzdüse Nr. 2 Einspritzdüse Nr. 3 Einspritzdüse Nr. 4 Einspritzdüse Nr. 5 Einspritzdüse Nr. 6 Einspritzdüse Nr. 7 (VK-Motor) Einspritzdüse Nr. 8 (VK-Motor) Motorsteuerung Modul (ECM) Karosseriesteuergerät (BCM) Gesamtbeleuchtungs-Steuergerät |
| 5 | 10 | ICC-Sensor Integrierte Gruppe Gaspedal-Aktuator ABS-Aktuator und elektrische Einheit (Steuergerät) Lenkwinkelsensor 1 Lenkwinkelsensor 1 Seiten-G-Sensor AWD-Steuergerät Lenkassistenz-Steuergerät RAS-Steuergerät ICC-Warnsummer-Verstärker Bremseinheit |
| 6 | 15 | Beheizter Sauerstoffsensor 2 (Bank 2) Beheizter Sauerstoffsensor 2 (Bank 1) Luft-Kraftstoff-Verhältnis (A/F) Sensor 1 (Bank 1) Luft-Kraftstoff-Verhältnis (A/F) Sensor 1 (Bank 2) |
| 7 | 10 | Kombinationsschalter |
| 8 | – | – |
| 9 | 10 | Klimaanlagenkompressorrelais |
| 10 | 15 | ECM-Relais Motorsteuergerät (ECM) Kondensator Verteilungssteuer-Magnetventil Einlassventil Verteilungssteuer-Magnetventil (Reihe 1) Einlassventil Verteilungssteuer-Magnetventil (Reihe 2) Auslassventil Verteilungssteuer-Magnetventil (Bank 1) Auslassventil Verteilungssteuer-Magnetventil (Bank 2) EVAP-Tankentlüftungsventil Zündspule Nr. 1 (mit Leistungstransistor) Zündspule Nr. 2 (mit Leistungstransistor) Zündspule Nr. 3 (mit Leistungstransistor) Zündspule Nr. 4 (mit Leistungstransistor) Zündspule Nr. 5 (mit Leistungstransistor) Zündspule Nr. 6 (mit Leistungstransistor) Zündspule Nr. 7 (mit Leistungstransistor; VK-Motor) Zündspule Nr. 8 (mit Leistungstransistor; VK-Motor) EVAP-Tankentlüftungsvolumenregel-Magnetventil Massendurchflusssensor (Reihe 2) Massendurchflusssensor ( Reihe 1) VVEL-Steuergerät |
| 11 | 15 | Motorsteuerungsrelais Gaspedal Motorsteuergerät (ECM) |
| 12 | 10 | Scheinwerfer vorne montiert LH (Rücklicht) Scheinwerfer vorne montiert RH (Rücklicht) |
| 13 | 10 | Rücklicht montiert LH Rücklicht montiert RH Kennzeichenleuchte LH Kennzeichenleuchte RH Innenleuchte Handschuhfachleuchte Gesamtbeleuchtungs-Steuergerät Vordere Steckdose ATT-Wechselschalter AV-Steuergerät |
| 14 | 10 | Scheinwerfer vorne montiert LH (Fernlicht) |
| 15 | 10 | Scheinwerfer vorne montiert RH (Fernlicht) |
| 16 | 15 | Scheinwerfer LH (Abblendlicht) |
| 17 | 15 | Scheinwerfer RH (Abblendlicht) |
| 18 | 10 | Relais für Nebelscheinwerfer vorne (Nebelscheinwerfer vorne LH, Nebelscheinwerfer vorne RH) |
| 19 | – | – |
| 20 | 30 | Relais für Scheibenwischer vorne |
| Relais | ||
| R1 | – | |
| R2 | Relais für Anlassermotorsteuerung | |

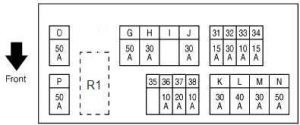

Sicherungsplan im Motorraum (E12)
| Nummer | [A] | Beschreibung |
| 31 | 15 | Hupenrelais 1 Lichtmaschine |
| 32 | 30 | Optionaler Stecker |
| 33 | 10 | AWD-Steuergerät Bremsassistenz-Steuergerät |
| 34 | 15 | Frontdisplay-Steuergerät AV-Steuergerät Rundumsicht-Monitor-Steuergerät Subwoofer Satellitenradio-Tuner Telefonadapter |
| 35 | – | – |
| 36 | 10 | Getriebesteuergerät (TCM) |
| 37 | 20 | RAS-Motorrelais |
| 38 | 10 | Hupenrelais 2 |
| sol | 50 | Aktives VVEL-Motorrelais |
| H. | 30 | Sicherungskasten J / B IPDM E / R |
| ich | – | – |
| Jot | 30 | Pre-Crash-Sicherheitsgurt-Steuergerät (Fahrerseite) |
| K. | 30 | Pre-Crash-Sicherheitsgurt-Steuergerät (Beifahrerseite) |
| L | 40 | Karosseriesteuergerät (BCM) Automatischer Lenkpositionsregler Cont Fahrersitz-Steuergerät Lordosenstützschalter Seitenstütze Elektrischer Sitzschalter |
| M | 30 | ABS-Aktuator und elektronische Einheit |
| N | 50 | ABS-Aktuator und elektronische Einheit |
| O | 50 | Kühlerlüfterrelais 1 |
| P. | 50 | Sicherungskasten E213 – Sicherungsnummern: Q (Steuergerät für automatische Heckklappenverriegelung), 61 (Gaspedal-Aktuator), 62 (Relais für klimagesteuerten Sitz), 63 (Relais für klimagesteuerten Sitz, Relais für Sitzheizung) |
| Relais | ||
| R1 | Hupenrelais 1 | |

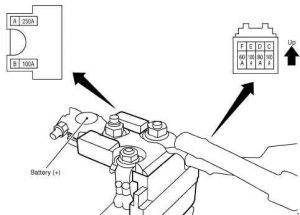

Sicherungskasten am Pluspol der Batterie
| Nummer | [A] | Beschreibung |
| A | 250 | Sicherungsnummer Lichtmaschine Anlasser : C. D, E |
| B | 100 | Sicherungsnummer: O (Kühlerlüfterrelais 1), S (Kühlerlüfterrelais 2) |
| C | 100 | Sicherungskasten und Sicherungen |
| D | 80 | Sicherungskasten J / B (Sicherungsnummern: 5, 6, 7, 8, 9, 10, 11) Für zusätzliche Stromversorgung Für Zündstromversorgung |
| E | 100 | IPDM E / R (Sicherungsnummer: 10, 11) Für Zündstromversorgung |
| F | 60 | IPDM E / R (Sicherungsnummer: 18 (Relais für Nebelscheinwerfer vorne); Relais für Fernlicht, Relais für Abblendlicht, Relais für Rücklicht) Für Zündstromversorgung |
Sicherungsplan im Motorraum (E212; VK-Motor)
| Nummer | [A] | Beschreibung |
| R | – | – |
| S | 50 | Kühlerlüfterrelais 2 |
| Relais | ||
| R1 | Kühlerlüfterrelais 2 | |
Sicherungsplan im Motorraum (E213)
| Nummer | [A] | Beschreibung |
| 61 | 15 | Gaspedal-Aktuator |
| 62 | 15 | Relais für klimagesteuerten Sitz |
| 63 | 10 | Relais für klimagesteuerten Sitz Relais für Sitzheizung |
| Q | 30 | Steuergerät für automatische Heckklappensteuerung |
| Relais | ||
| R6 | Hupenrelais 2 | |
| R8 | Relais für ICC-Bremsanlage | |
