Infiniti G25 (2006-2015) – Sicherungskasten
In diesem Artikel finden Sie Diagramme des Sicherungskastens des Infiniti G25 (2006–2015), erhalten Informationen über die Position der Sicherungstafeln im Auto und lernen die Zuordnung jeder Sicherung (Sicherungsbelegung).
Sicherungs- und Relaisplan – Infiniti G25
Gilt für Fahrzeuge, die in den Jahren hergestellt wurden:
2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015.

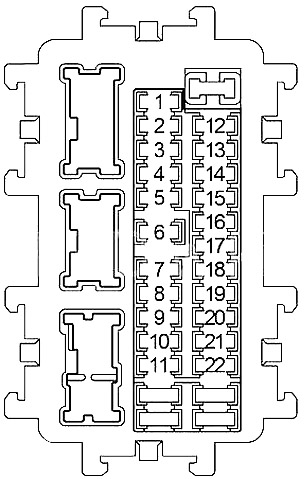

Sicherungen im Innenraum
Die Sicherungstafel befindet sich unten auf der Fahrerseite hinter der Fußraumverkleidung.
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| Nummer | Ampere [A] | Beschreibung |
| 1 | 10 | Steuergerät für vordere Sicherheitsgurte bei Kollision |
| 2 | 10 | Diagnosesensor-Airbag-Steuergerät, Steuergerät für Insassenklassifizierungssystem |
| 3 | 10 | Scheinwerfereinstellmotor rechts/links, Kamerasteuergerät, Getriebesperrrelais, ASCD-Automatikbremsschalter, ICC-Intelligent Cruise Control Bremsschalter, AFS-Adaptive Frontbeleuchtungssteuergerät, AFS-Schalter, Datenverbindungskonnektor, Unified Meter und Klimaanlagenverstärker, Sitzheizungsrelais, AV-Steuergerät, Tel-Adapter, Kompressor, automatischer Spiegel mit Blendschutzsystem, 4WAS-Vorderachslenkungssteuergerät, Sonar-Steuergerät, Ionisator, Rauch-/Außensensor zur Erkennung unangenehmer Gerüche, klimatisierter Sitzrelais |
| 4 | 10 | Kombinierter Kilometerzähler, Notlichtrelais (Automatikgetriebe), Notlichtschalter (Schaltgetriebe) |
| 5 | 15 | BOSE-Verstärker |
| 6 | 10 | Am Schlüsselanschluss, intelligenter akustischer Schlüsselalarm, Datenverbindungskonnektor, Klimaanlagenverstärker mit Unified Meter, Uhr, automatischer Spiegel mit Blendschutzsystem, Licht- und Regensensor, akustischer Alarm am Dach |
| 7 | 10 | Bremslichtschalter, Karosseriesteuergerät (BCM), intelligentes Bremsstopprelais des Tempomaten |
| 8 | 15 | BOSE-Verstärker |
| 9 | 10 | Schlüssel mit Nut, Startknopfschalter, Kupplungssperrschalter (Schaltgetriebe) |
| 10 | 10 | Karosseriesteuergerät (BCM), Sitzspeicherschalter, Automatikgetriebe-Positionierungssteuergerät, Fahrersitzsteuerung |
| 11 | 10 | Kombinierter Kilometerzähler, Klimaanlagenverstärker mit Unified Meter, AWD-Steuergerät |
| 12 | – | – |
| 13 | 10 | Beheizter Spiegel |
| 14 | 20 | Heckscheibenheizung |
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| 20 | Cabriolet: Steuergerät für festes Klappdach | |
| 15 | 20 | Heckscheibenheizung |
| 20 | Cabriolet: Steuergerät für festes Klappdach | |
| 16 | – | – |
| 17 | – | – |
| 18 | 15 | 2006-2011: Zigarettenanzünder |
| 19 | 10 | Kombinierter Kilometerzähler, Unified Meter und Klimaanlagenverstärker, Display, Multifunktionsschalter, AV-Steuergerät, Karosseriesteuergerät (BCM), Tel-Adapter, Kamerasteuergerät, Außenspiegel-Fernbedienungsschalter, Satellitenradio-Tuner, CD-Wechsler, Sonar-Kontrollsystem, Sonar-Abbruchschalter |
| 20 | 15 | 2006-2009: Konsolensteckdose |
| 20 | 2010-2013: Zigarettenanzünder, Konsolensteckdose | |
| 21 | 15 | Lüftermotor |
| 22 | 15 | Lüftermotor |

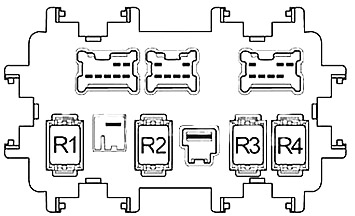

| R1 | Zündung | |
| R2 | Heckscheibenheizung | |
| R3 | Zubehör | |
| R4 | Frontlüfter | |

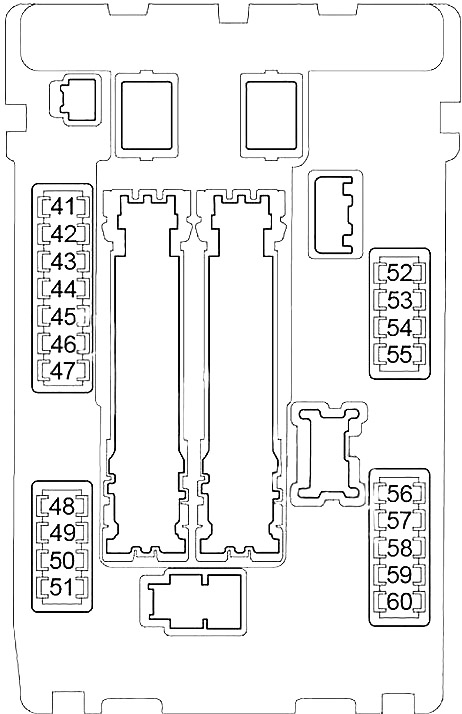

Sicherungen im Motorraum 1
In der Nähe der Batterie.
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| Nummer | Ampere [A] | Beschreibung |
| 41 | 15 | Kraftstoffpumpenrelais |
| 42 | 10 | Kühlerlüfterrelais |
| 43 | 10 | Getriebesteuergerät (TCM), Schneemodus-Schalter, Park-/Neutralstellungsschalter |
| 44 | 10 | Einspritzdüsen, Motorsteuergerät (ECM), Karosseriesteuergerät (BCM) |
| 45 | 10 | ABS, integriertes Sensor-Modul für intelligenten Tempomat (ICC), Lenkwinkelsensor, Neigungs-/Quer-G-Sensor, Lenkassistenz-Steuergerät, AWD-Steuergerät, Hauptsteuergerät für aktive 4-Rad-Lenkung (4WAS) |
| 46 | 15 | Luft-Kraftstoff-Verhältnis-Sensoren, beheizte Sauerstoffsensoren |
| 47 | 10 | Scheibenwaschpumpe |
| 48 | 10 | 2006-2011: Lenkradschlossrelais |
| 10 | 2014-2015 (Q40): Klimaanlagenrelais | |
| 49 | 10 | 2006-2013: Klimaanlagenrelais |
| 15 | 2014-2015 (Q40): Motorsteuergerät (ECM), ECM-Relais (Zündspulen, Kondensator, Magnetventil zur Steuerung der Einlassventilverteilung, Motorsteuergerät, Luftmassenmesser, Magnetventil zur Steuerung des EVAP-Tank-Ansaugvolumens, EVAP-Tank-Entlüftungsventilsteuerung), Steuergerät für variables Ventilhubsystem (VVEL) | |
| 50 | 15 | 2006-2013: Motorsteuergerät (ECM), ECM-Relais (Zündspulen, Kondensator, Magnetventil zur Steuerung der Einlassventilverteilung, Magnetfreigabe zur Steuerung der Auslassventilverteilung, Motorsteuergerät, Luftmassenmesser, Magnetventil zur Steuerung des EVAP-Tank-Ansaugvolumens, EVAP-Tank-Entlüftungsventilsteuerung), Steuergerät für variables Ventilhubsystem (VVEL) |
| 15 | 2014-2015 (Q40): Relais des Drosselklappenstellmotors | |
| 51 | 15 | 2006-2013: Relais des Drosselklappenstellmotors |
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| 52 | 10 | 2006-2013: Scheinwerfer vorne kombiniert |
| 10 | 2014-2015 (Q40): Rücklicht kombiniert, Kennzeichenleuchte, Kartenleuchte, VDC-Schalter, Kofferraumöffnungsschalter, Kombischalter (Spiralkabel), Uhr, Multifunktionsschalter, AV-Steuergerät, Handschuhfachleuchte, A/T-Getriebeschalter, Sitzheizungsschalter (Fahrer-/Beifahrerseite), Schneemodus-Schalter, Außenspiegel-Fernbedienungsschalter | |
| 53 | 10 | 2006-2013: Rücklicht kombiniert, Kennzeichenleuchte, Kartenleuchte, VDC-Schalter, Kofferraumöffnungsschalter, AFS-Adaptive Frontbeleuchtungssystemschalter, Kombischalter (Spiralkabel), Uhr, Multifunktionsschalter, AV-Steuergerät, Handschuhfachleuchte, Zigarettenanzündersteckdose, A/T-Getriebeschalter, Sitzheizungsschalter (Fahrer-/Beifahrerseite), Schneemodus-Schalter, Türspiegel-Fernbedienungsschalter, Sonar-Abbruchschalter, Dachöffnungs-/Schließschalter, klimatisierter Sitzschalter |
| 10 | 2014-2015 (Q40): Scheinwerfer links (Abblendlicht) | |
| 54 | 10 | 2006-2013: Scheinwerfer links (Abblendlicht) |
| 10 | 2014-2015 (Q40): Scheinwerfer rechts (Abblendlicht) | |
| 55 | 10 | 2006-2013: Scheinwerfer rechts (Abblendlicht) |
| 15 | 2014-2015 (Q40): Scheinwerfer links (Tagfahrlicht) | |
| 56 | 15 | 2006-2013: Scheinwerfer links (Tagfahrlicht) |
| 15 | 2014-2015 (Q40): Scheinwerfer rechts (Tagfahrlicht) | |
| 57 | 15 | 2006-2013: Scheinwerfer rechts (Tagfahrlicht) |
| 15 | 2014-2015 (Q40): Relais der vorderen Nebelscheinwerfer | |
| 58 | 15 | 2006-2013: Relais der vorderen Nebelscheinwerfer |
| 59 | 10 | 2011-2013: Tagfahrlichtrelais |
| 30 | 2014-2015 (Q40): Relais des Frontscheibenwischers | |
| 60 | 30 | 2006-2013: Relais des Frontscheibenwischers |

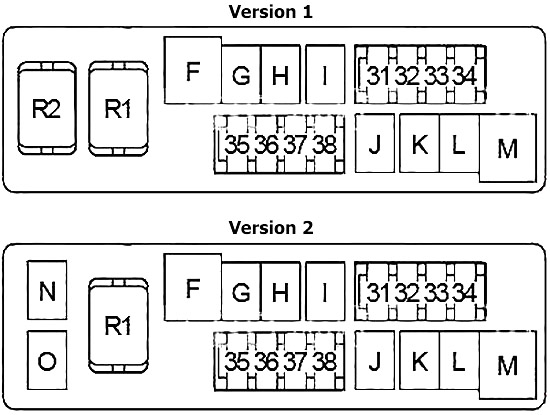

Sicherungen im Motorraum 2
In der Nähe der Batterie.
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| Nummer | Ampere [A] | Beschreibung |
| 31 | 15 | Hupenrelais 1 |
| 32 | 10 | Lichtmaschine |
| 33 | 10 | AWD-Steuergerät |
| 34 | 15 | Audio, AV-Steuergerät, Subwoofer, Kamerasteuergerät, Telefonadapter, Satellitenradio-Tuner, CD-Wechsler |
| 35 | 15 | Sitzheizungsrelais, klimatisierter Sitzrelais (Cabriolet) |
| 36 | 10 | Getriebesteuergerät (TCM) |
| 37 | 20 | 2006-2010: Relais des hinteren Motors mit aktivem 4-Rad-Lenksystem (4WAS) |
| 15 | Cabriolet: Relais des klimatisierten Sitzes | |
| 38 | 10 | Hupenrelais 2 |
| F | 50 | Kühlerlüfterrelais |
| G | 30 | Steuergerät für vordere Sicherheitsgurte bei Aufprall |
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| H | 30 | Startrelais (Sicherungen: „2“, „3“, „4“) |
| I | 40 | 2006-2010: Steuergerät vorne mit aktiver 4-Rad-Lenkung (4WAS) |
| 50 | Cabrio: Hydraulikeinheit | |
| J | – | – |
| K | 40 | Karosseriesteuergerät (BCM), Automatikschalter (Steuergerät für automatische Getriebepositionierung, Stromversorgung) |
| L | 30 | ABS |
| M | 50 | ABS |
| N | 50 | Relais des Motors für aktives variables Ventilhubsystem (VVEL) |
| O | 30 | Cabriolet: Paketablage-Modul, Steuergerät für festes Klappdach, Steuergerät für Kofferraumverriegelung |
| R1 | Hupe 1 | |
| R2 | Getriebesperre | |

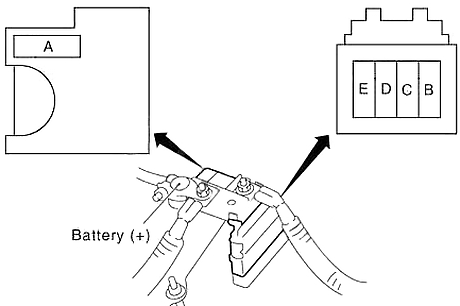

Sicherungsanschlussblock
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| A | 140 | Generator, Sicherung: „B“, „C“ |
| B | 100 | Sicherung: „F“, „H“, „I“, „K“, „L“, „M“, „31“, „32“, „33“, „34“, „35“, „36“, „37“, „38“ |
| C | 80 | Startrelais (Sicherungen: „41“, „42“, „43“, „44“, „45“, „46“, „47“), Sicherungen: „48“, „50“, „51“ |
| D | 60 | Fernlichtrelais (Sicherungen: „54“, „55“), Abblendlichtrelais (Sicherungen: „56“, „57“), Rücklichtrelais (Sicherungen: „52“, „53“), Sicherung: „58“ |
| E | 80 | Zubehörrelais (Sicherungen: „18“, „19“, „20“), Heckscheibenheizungsrelais (Sicherungen: „13“, „14“, „15“), Lüfterrelais (Sicherungen: „21“, „22“), Sicherungen: „5“, „6“, „7“, „9“, „10“, „11“ |
