Infiniti I30 (1995-2004) – Sicherungskasten
In diesem Artikel finden Sie Schaltpläne des Sicherungskastens des Infiniti I30 (1995–2004), Informationen zur Position der Sicherungstafeln im Fahrzeug und lernen die Zuordnung jeder Sicherung (Sicherungsbelegung).
Sicherungs- und Relaisplan – Infiniti I30
Gilt für Fahrzeuge der Baujahre:
1995, 1996, 1997, 1998, 1999.

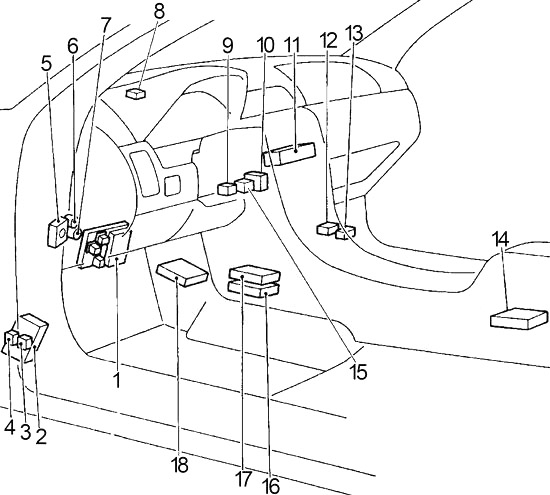

Kabine
- Sicherungskasten
- ABS/TCS-Steuergerät
- Kraftstoffpumpenrelais
- Schiebedachrelais
- Super-Mehrfachverbindung (SMJ)
- Automatischer Schalter Nr. 2 (elektrisches Fenster, Schiebedach, elektrische Türverriegelung)
- Schalter Nr. 1 (Sitz)
- Steuergerät für automatische Beleuchtung
- Kombiniertes Blinkrelais
- Steuergerät für automatische Geschwindigkeitsregelung (ASCD)
- Automatischer Klimaanlagenverstärker
- Relais für Außenspiegel-Entfeuchter
- Audioverstärkerrelais
- Airbag-Diagnosesensor-Einheit
- Nissan Anti-Diebstahl-System (NATS) Wegfahrsperre
- Getriebesteuergerät (TCM)
- Karosseriesteuergerät (BCM)
- Motorsteuergerät (ECM)

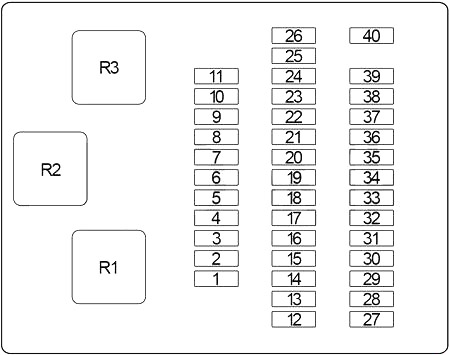

Sicherungskasten in der Kabine
Die Sicherungstafel befindet sich hinter der Instrumententafelabdeckung auf der Fahrerseite.
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| Nummer | Ampere [A] | Beschreibung |
| 1 | 10 | Airbag-Diagnosesensor-Einheit |
| 2 | 15 | Gebläsemotor |
| 3 | 15 | Gebläsemotor |
| 4 | 7,5 | Getriebesteuergerät (TCM), Drosselklappen-Schließstellungsschalter |
| 5 | 7,5 | Karosseriesteuergerät (BCM) (Innenleuchten/Beleuchtung) |
| 6 | 15 | Zigarettenanzünder |
| 7 | 10 | Schalter für Außenspiegel-Fernbedienung, Relais für Außenspiegel-Entfeuchter |
| 8 | – | – |
| 9 | – | – |
| 10 | 15 | Bremslichtschalter, Bremslicht, Steuergerät für automatische Geschwindigkeitsregelung (ASCD) |
| 11 | 10 | Karosseriesteuergerät (Warnleuchten), Notschalter, Multifunktions-Fernbedienungsrelais, Kombiblinker |
| 12 | 7,5 | Karosseriesteuergerät (BCM), Innenleuchten, Steuergerät für automatische Scheinwerfer, Steuergerät für Tagfahrlicht, Relais für Heckscheibenentfeuchter, Hauptschalter für automatische Geschwindigkeitsregelung (ASCD), ASCD-Halte-Relais, ASCD-Bremsschalter, ASCD-Kupplungsschalter, ASCD-Steuergerät, Park-/Neutralstellungsschalter, Infiniti Communicator (IVCS), Steckdose, Diebstahlwarnanlage, Warnsignal, Türschloss |
| 13 | 10 | Kombinationsinstrument, Steuergerät für Tagfahrlicht, Lichtmaschine, Rückfahrlichter (Park-/Neutralstellungsschalter (A/T), Rückfahrstellungsschalter (M/T)), Rückspiegel, ABS/TCS, Getriebesteuergerät (TCM), Fahrzeuggeschwindigkeitssensor |
| 14 | 7,5 | Kombinationsblinker, Warnblinkschalter, Ecklichtrelais, Ecklichtschalter |
| 15 | 10 | ABS/TCS |
| 16 | 7,5 | Klimaanlagenrelais, Leerlauf-Luftregelventil (IACV-FICD) Magnetventil |
| 17 | 10 | Park-/Neutralstellungsrelais, Park-/Neutralstellungsschalter, Nissan Anti-Diebstahl-System (NATS) Wegfahrsperre, Kraftstoffpumpenrelais, Kühlgebläse, AGR-Regelventil, Vakuum-Absperrventil, Bypass-Ventil, EVAP-Absorber-Spülventil |
| 18 | 7,5 | Beleuchtungssteuerschalter, Rückspiegel, Handschuhfachlampe, Beleuchtung: (Automatischer Klimaanlagenverstärker, Kombinationsinstrument, Freisprecheinrichtungsschalter, Fahrertürsteuergerät, Beifahrertürsteuergerät, Audio, Automatikgetriebe, Notschalter, Hauptschalter für automatische Geschwindigkeitsregelung (ASCD), Heckscheibenentfeuchterschalter, Uhr, Aschenbecher) |
| 19 | 7,5 | Karosseriesteuergerät (BCM), Steuergerät für automatische Beleuchtung, Infiniti Communicator (IVCS), Diebstahlwarnanlage |
| 20 | 20 | Frontscheibenwischermotor, Frontscheibenwischerrelais, Frontscheibenwischerschalter, Frontscheibenwaschmotor, Karosseriesteuergerät (BCM) |
| 21 | 10 | Radio und CD-Player, Uhr, Antennenschalter-Timer |
| 22 | 15 | Audioverstärkerrelais |
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| 23 | – | – |
| 24 | 10 | Telefon, Transceiver |
| 25 | – | – |
| 26 | 7,5 | Innenleuchten, Kofferraumleuchte, Spotleuchte, Zündschlossbeleuchtung, Karosseriesteuergerät (BCM) |
| 27 | – | – |
| 28 | 7,5 | Telefon |
| 29 | 10 | Sitzheizung |
| 30 | – | – |
| 31 | 15 | 1999: Beheizte Lambdasonden, Luft-Kraftstoff-Verhältnis-Sensoren |
| 32 | 15 | 1995-1998: Kraftstoffpumpenrelais, Kraftstoffpumpensteuergerät (FPCM) |
| 33 | 7,5 | Starten, Kupplungsverriegelungsrelais (M/T), Park-/Neutralstellungsrelais (A/T), Steuergerät für Tagfahrlicht |
| 34 | 20 | 1999: Einspritzdüsen |
| 15 | 1995-1998: Beheizte Lambdasonden, Luft-Kraftstoff-Verhältnis-Sensoren | |
| 35 | 15 | 1999: Kraftstoffpumpenrelais |
| 36 | 7,5 | Telefon, Hörer, Transceiver |
| 37 | 15 | Kofferraumentriegelungsaktuator, Tankklappenentriegelungsaktuator |
| 38 | 20 | Heckscheibenentfeuchter-Relais, Heckscheibenentfeuchter-Schalter, Seitenspiegel-Entfeuchter-Relais |
| 39 | 20 | Heckscheibenentfeuchter-Relais |
| 40 | 7,5 | Kombinationsinstrument, Spiegelleuchten, Spotleuchte, Summer, Schlüsselschalter, Uhr, Antennentimer, Schiebedachrelais, Multifunktions-Fernbedienungssteuergerät, Sicherheitskontrollleuchte, Nissan Anti Theft System (NATS) Wegfahrsperre, integrierter Homelink-Sender |
| R1 | Gebläsemotor | |
| R2 | Zündung | |
| R3 | Zubehör | |

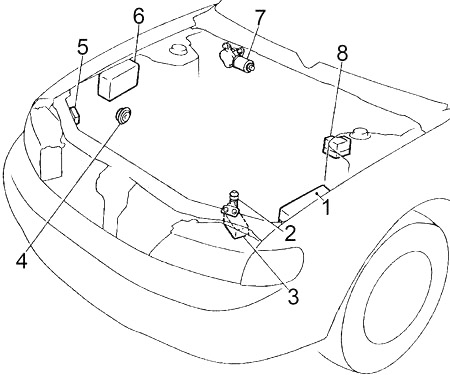

Motor
- Sicherungskasten
- Motorhaubenschalter
- Sicherungskasten Relais Nr. 2
- Diebstahlwarnhorn
- Steuergerät für Tagfahrlicht
- Sicherungskasten Relais Nr. 1
- Frontscheibenwischermotor
- ABS-Aktuator
Sicherungskasten im Motorraum
In der Nähe der Batterie.
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| Nummer | Ampere [A] | Beschreibung |
| 51 | – | – |
| 52 | – | – |
| 53 | 15 | 1999: Scheinwerferrelais links (Abblend-/Fernlicht), Lichtschalter, Blinker, Steuergerät für automatische Beleuchtung, Steuergerät für Tagfahrlicht, Relais für vorderes Abblendlicht, Relais für Abbiegelicht |
| 15 | 1995-1998: Scheinwerfer links (Abblend-/Fernlicht), Lichtschalter, Blinker, Steuergerät für Tagfahrlicht, Relais für vorderes Abblendlicht, Relais für Abbiegelicht | |
| 54 | 15 | 1999: Scheinwerferrelais rechts (Abblend-/Fernlicht), Lichtschalter, Steuergerät für automatische Beleuchtung, Steuergerät für Tagfahrlicht |
| 15 | 1995-1998: Scheinwerfer rechts (Abblend-/Fernlicht), Lichtschalter, Steuergerät für Tagfahrlicht | |
| 55 | 10 | 1999: Kontrolle der vorderen Motorlagerung |
| 56 | 7,5 | Karosseriesteuergerät (BCM), Infiniti Communicator (IVCS), Diebstahlwarnanlage, Einstiegsleuchten |
| 57 | 10 | 1999: Motorsteuergerät (ECCS), Nissan Anti Theft System (NATS) Wegfahrsperre, Luftmassenmesser, Kurbelwellenpositionssensor, Leerlauf-Luftregelventil (IACV-ACC) Magnetventil, Zündspulen, AGR, AGR-Volumenregelventil, EVAP-Steuerungssystem-Drucksensor |
| 7,5 | 1995-1998: Motorsteuergerät (ECCS), Luftmassenmesser, Kurbelwellenpositionssensor, Leerlauf-Luftregelventil (IACV-ACC) Magnetventil, Zündspulen | |
| 58 | 10 | Motorsteuergerät (ECCS), Luftmassenmesser, Kurbelwellenpositionssensor, Leerlauf-Luftregelventil (IACV-ACC) Magnetventil, Zündspulen, AGR, AGR-Volumenregelventil, EVAP-Steuerungssystem-Drucksensor |
| 59 | – | – |
| 60 | 7,5 | Lichtmaschine |
| 61 | 7,5 | Klimaanlagenrelais, Leerlauf-Luftregelventil (IACV-FICD) Magnetventil |
| 62 | 15 | -1999: Radio und CD-Player, Infiniti Communicator (IVCS), IVCS-Schalter |
| 63 | 15 | Relais für vordere Abblendlichter |
| 64 | 10 | Hupenrelais, Diebstahlwarnhupenrelais, Multifunktions-Fernbedienungseinheit |
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| 65 | 15 | Relais für akustisches Alarmsignal, Multifunktionssteuergerät |
| 7,5 | Relais für akustisches Alarmsignal, Multifunktionssteuergerät | |
| 66 | 15 | 1999: Rücklichtrelais (Tagfahrlicht, Rücklichter, Bremslichter, Kennzeichenbeleuchtung, Lichtschalter, automatischer Lichtcontroller, Sicherung „5“, „18“) |
| 15 | 1997-1998: Lichtschalter (Tagfahrlicht, Rücklichter, Bremslichter, Kennzeichenbeleuchtung, Sicherung „5“, „18“) | |
| 10 | 1995-1996: Lichtschalter (Tagfahrlicht, Rücklichter, Bremslichter, Kennzeichenbeleuchtung, Sicherung „5“, „18“) | |
| 67 | – | – |
| 68 | – | – |
| A | 120 | 1998-1999: Lichtmaschine, Sicherungen: „B“, „D“, „E“, „F“, „60“, „61“, „62“, „63“, „64“, „65“, „66“ |
| 140 | 1995-1997: Lichtmaschine, Sicherungen: „B“, „D“, „E“, „F“, „60“, „61“, „63“, „64“, „65“, „66“ | |
| B | 65 | Zubehörrelais (Sicherungen: „6“, „7“, „19“, „20“, „36“), Gebläsemotorrelais (Sicherungen: „2“, „3“) |
| C | – | – |
| D | 30 | Kühlgebläse |
| E | 30 | Kühlgebläse |
| F | 30 | Automatischer Schalter Nr. 1 (elektrische Sitze), automatischer Schalter Nr. 2 (elektrisches Fenster, elektrische Türverriegelung, Fahrer-/Beifahrertürsteuergerät, hinteres Türsteuergerät, Schiebedachrelais, Einstiegsleuchten) |
| G | 30 | ABS/TCS |
| H | 30 | Zündschalter, Starten |
| I | 30 | ABS/TCS |
| J | – | – |
| K | 75 | Zündrelais (Sicherungen: „12“, „13“, „14“, „15“, „16“, „28“, „29“, „31“), Sicherungen: „10“, „11“, „22“, „24“, „26“, „37“, „38“, „39“, „40“ |
Sicherungskasten 1
| Nummer | Relais |
|---|---|
| R1 | Klimaanlage |
| R2 | 1995-1998: Diebstahlwarnung |
| R3 | 1999: Rücklicht |
| R4 | 1999: Automatische Geschwindigkeitsregelung (ASCD) Halten |
| 1998: ABS-Aktuator | |
| 1995-1996: Mehrfach-Fernbedienungsverwaltung (2) | |
| R5 | 1999: Rechter Scheinwerfer |
| 1995-1998: Lichtwinkel | |
| R6 | Diebstahlwarnsignal |
| R7 | 1995-1997: Automatische Geschwindigkeitsregelung (ASCD) Kupplungsschalter (M/T) |
| R8 | Heckscheibenentfeuchter |
| R9 | Frontscheibenwischer |
| R10 | 1999: Linker Scheinwerfer |
| 1998: ABS-Motor | |
| R11 | 1999: Lichtwinkel |
| 1995-1998: Diebstahlwarnung | |
| R12 | Nebelscheinwerfer vorne |
Sicherungskasten 2
| Nummer | Relais |
|---|---|
| R1 | Kühlgebläse (Nr. 3) |
| R2 | Automatikgetriebe: Park-/Neutralstellung |
| Schaltgetriebe: Kupplungsverriegelung | |
| R3 | 1999: ABS-Motor |
| 1995-1998: Automatische Geschwindigkeitsregelung (ASCD) Halten | |
| R4 | 1999: ABS-Magnetventil |
| R5 | Motorsteuergerät (ECCS) |
| R6 | Kühlgebläse (Nr. 2) |
| R7 | Hupe |
| R8 | Kühlgebläse (Nr. 1) |
Sicherungs- und Relaisplan – Infiniti I30
Gilt für Fahrzeuge, die in den Jahren hergestellt wurden:
1999, 2000, 2001, 2002, 2003, 2004.

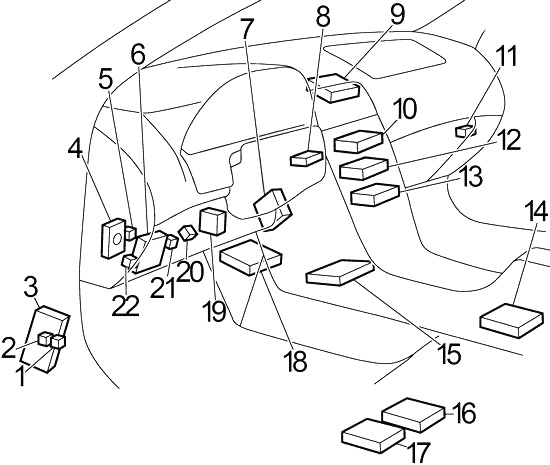

Kabine
- Kraftstoffpumpenrelais
- Heckscheiben-Entfeuchterrelais
- 2000-2001: ABS-Steuergerät oder ABS/TCS-Steuergerät
- Super-Mehrpunktverbindung (SMJ)
- Stromkreisunterbrecher
- Sicherungskasten
- Intelligentes Eingangssteuergerät
- Nissan (NATS)
- 2001-2004: Monitor
- 2001-2004: Navi-Steuergerät
- Lüftermotorrelais
- Audioeinheit
- Automatischer Klimaanlagenverstärker
- Airbag-Diagnosesensoreinheit
- Getriebesteuergerät (TCM)
- Sitzsteuergerät / Sitzspeichermodul
- 2002-2004: VDC/TCS/ABS-Steuergerät
- Motorsteuergerät (ECM)
- Batteriesparsteuergerät für Scheinwerfer
- Blinkerrelais-Einheit
- 2000: Elektrisches Fensterrelais
- 2001-2004: Elektrisches Glasrelais
Sicherungsplan der Kabine
Der Sicherungskasten befindet sich hinter der Abdeckung des Armaturenbretts auf der Fahrerseite.
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| Nummer | Ampere [A] | Beschreibung |
| 1 | 10 | Intelligentes Eingangssteuergerät, automatischer Lichtsensor, Lichtschalter, Blinker und Warnblinkanlage, Kombiinstrument mit Kilometerzähler, Audioeinheit, automatischer CD-Wechsler, Bedienschalter, Antennenverstärker, Spiegelfernbedienungsschalter, Telefon, schlüsselloses Fernentriegelungssystem, Alarmanlage, Navi-Steuergerät, Monitor |
| 2 | 15 | Bremslichtschalter, automatische Geschwindigkeitsregelung (ASCD), Getriebesteuergerät (TCM), ABS |
| 3 | 15 | Kofferraumentriegelungsaktuator, Tankklappenentriegelungsaktuator |
| 4 | 20 | Heckscheiben-Entfeuchterrelais |
| 5 | 15 | Warnblinkschalter (Kombianzeige) |
| 6 | 15 | Relais für Nebelscheinwerfer vorne |
| 7 | 20 | Heckscheiben-Entfeuchterrelais, automatischer Klimaanlagenverstärker, Außenspiegel-Entfeuchterrelais |
| 8 | 15 | Luft-Kraftstoff-Verhältnis-Sensoren, beheizte Lambdasonden |
| 9 | 10 | Beheizte Vordersitze |
| 10 | 10 | Intelligentes Eingangssteuergerät, beheiztes Kontrollrelais, automatischer Lichtsensor, Lichtschalter, Blinker und Warnblinkanlage, Innenbeleuchtung, Spotlicht, Make-up-Spiegelbeleuchtung, Kofferraumbeleuchtung, Zündschlossbeleuchtung, Scheinwerfer, Frontscheibenschalter, Warnsignal, Heckscheiben-Entfeuchterrelais, automatischer Klimaanlagenverstärker, Schiebedach, Telefon, automatischer Lenkpositionierer, elektrisches Fenster, schlüsselloses Fernentriegelungssystem, Alarmanlage, Infiniti-Wegfahrsperre (IVIS), Navi-Steuergerät |
| 11 | 10 | Getriebesteuergerät (TCM), Geschwindigkeitssensor, A/T-Flüssigkeitstemperatursensor, Getriebedrehzahlsensor |
| 12 | 10 | Kombiinstrument mit Kilometerzähler, Uhr, Telefon, automatischer Lenkpositionierer, Speichersitzschalter, Alarmanlage, Infiniti-Wegfahrsperre (IVIS) |
| 13 | 10 | Intelligentes Eingangssteuergerät, beheizter Kontrollschalter, automatischer Lichtsensor, Lichtschalter, Blinker und Warnblinkanlage, Innenbeleuchtung, Spotlicht, Make-up-Spiegelbeleuchtung, Kofferraumbeleuchtung, Zündschlossbeleuchtung, Scheinwerfer, Frontscheibenschalter, Schlüsselschalter, Warnsignal, Türspiegel-Entfeuchterrelais, Schiebedach, automatischer Lenkpositionierer, elektrisches Fenster, elektrische Türverriegelung, schlüsselloses Fernentriegelungssystem, Alarmanlage, Infiniti-Wegfahrsperre (IVIS) |
| 14 | – | – |
| 15 | – | – |
| 16 | 15 | Stromversorgung |
| 17 | 10 | Einspritzdüsen, Kraftstoffpumpenrelais |
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| 18 | 10 | Airbag-Diagnosesensoreinheit |
| 19 | 10 | Beheizte Rücksitze |
| 20 | 15 | Kühlerlüfter, Startsignal, EVAP-Tank-Kontrollventil, Vakuum-Absperrventil, Bypass-Ventil, variables Ansaugluft-Kontrollsystem, Infiniti-Wegfahrsperre (IVIS) |
| 21 | 10 | Tagfahrlicht-Steuergerät, Sitzsteuergerät, Startsignal |
| 22 | 15 | Zigarettenanzünder |
| 23 | 10 | Hecksonnenblende |
| 24 | – | – |
| 25 | 20 | Frontscheibenwischermotor, Frontscheibenwaschmotor, Frontscheibenwischerschalter |
| 26 | 10 | Warnblinkschalter (Kombiblinker), Ecklichtrelais |
| 27 | – | – |
| 28 | 10 | Tagfahrlicht-Steuergerät, automatischer Klimaanlagenverstärker |
| 29 | 15 | Kraftstoffpumpenrelais, Kraftstoffpumpensteuerungsmodul (FPCM) |
| 30 | 10 | Kombiinstrument mit Kilometerzähler, Tagfahrlicht-Steuergerät, Lichtmaschine, Park-/Neutralstellungsschalter (Rückleuchten), Kompass, automatischer Abblendspiegel, automatischer Lenkpositionierer, Navi-Steuergerät |
| 31 | 10 | VDC/TCS/ABS |
| R1 | Versorgungsspannung | |
| R2 | Zündung | |
| R3 | Zubehör | |
Motorraum
- Sicherungskasten
- Relais-Sicherungskasten №2
- Motorhaubenschalter
- Tagfahrlicht-Steuergerät
- Relais-Sicherungskasten №1
- Frontscheibenwischermotor
- ABS/TCS-Aktuator
Sicherungsplan des Motorraums
In der Nähe der Batterie.
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| Nummer | Ampere [A] | Beschreibung |
| 51 | 15 | Lüftermotor |
| 52 | 15 | Lüftermotor |
| 53 | – | – |
| 54 | 20 | Linker Scheinwerfer (Abblendlicht), intelligentes Eingangssteuergerät, Nebelscheinwerferrelais vorne, Nebelscheinwerferschalter vorne |
| 55 | 20 | Rechter Scheinwerfer (Abblendlicht), intelligentes Eingangssteuergerät |
| 56 | 15 | Audioeinheit, BOSE-Verstärker, automatischer CD-Wechsler, Bedienschalter, Navi-Steuergerät, Monitor, Infiniti-Kommunikator (IVCS) |
| 57 | 10 | Hupenrelais, Infiniti-Kommunikator (IVCS), Diebstahlwarnanlage, automatische Geschwindigkeitsregelung (ASCD), Fernbedienung |
| 58 | 15 | Motorsteuergerät (ECM), Zündspulen, Magnetventil zur Steuerung des EVAP-Tankentlüftungsvolumens, Magnetventil zur Steuerung der Ansaugventilverteilung |
| 59 | 15 | Motorsteuergerät (ECM), Infiniti-Wegfahrsperre (IVIS), Luftmassenmesser, Kurbelwellenpositionssensor, Magnetventil zur Steuerung des EVAP-Tankentlüftungsvolumens, Magnetventil zur Steuerung der Ansaugventilverteilung, Zündsignal, elektronisch gesteuertes vorderes Motorlager, elektronisch gesteuertes hinteres Motorlager, Nockenwellenpositionssensor |
| 60 | 10 | Rücklichtrelais (Lichtschalter, Seitenmarkierungsleuchten, Parkleuchten, Rückleuchten, Kennzeichenbeleuchtung, Bremsleuchten, intelligentes Eingangssteuergerät, Ecklichtrelais, Handschuhfachbeleuchtung, Warnsignal, Lichtsteuerschalter, Beleuchtung: (Aschenbecher, Automatikgetriebe, Uhr, Audiomodul, Warnblinkschalter, Spiegelfernbedienungsschalter, beheizter Lenkradschalter, Navi-Steuergerät, Hecksonnenblendschalter, TCS Ein/Aus-Schalter, automatischer Klimaanlagenverstärker, VDC-Schalter, Kombi-Tachometer)) |
| 61 | 10 | Fahrzeugsicherheitshupenrelais |
| 62 | – | – |
| 63 | 15 | Motorsteuergerät (ECM) |
| 64 | – | – |
| 65 | – | – |
| 66 | 10 | Klimaanlagenrelais |
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| 67 | 15 | Tieftöner |
| 68 | 15 | Linker Scheinwerfer (Fernlicht), Tagfahrlicht-Steuergerät |
| 69 | 15 | Rechter Scheinwerfer (Fernlicht), Fernlichtanzeige, Tagfahrlicht-Steuergerät |
| 70 | 10 | Lichtmaschine |
| 71 | – | – |
| 72 | 10 | Beheiztes Steuerrelais, beheizter Steuerschalter |
| B | 80 | Zubehörrelais (Sicherungen: „22“, „23“), Zündrelais (Sicherungen: „9“, „9“, „10“, „11“), Lüftermotorrelais (Sicherung: „16“), Sicherung: „12“, „13“ |
| C | 40 | Zündung |
| D | 40 | ABS/TCS |
| 50 | VDC/TCS/ABS | |
| E | 40 | ABS/TCS |
| 50 | VDC/TCS/ABS | |
| F | – | – |
| G | 40 | Kühlerlüfter |
| H | 40 | Kühlerlüfter |
| I | 40 | Stromkreisunterbrecher: (elektrisches Fenster, Schiebedach, elektrischer Sitz, elektrische Türverriegelung, schlüsselloses Fernentriegelungssystem) |
| J | 80 | Zündrelais (Sicherungen: „25“, „26“, „28“, „29“, „30“, „31“), Sicherungen: „2“, „3“, „4“, „5“, „6“, „7“ |
Sicherungskasten 1
| Nummer | Relais |
|---|---|
| R1 | Spiegelentfeuchter |
| R2 | Rücklicht |
| R3 | Ecklicht |
| R4 | Rechter Scheinwerfer |
| R5 | Hupe |
| R6 | Klimaanlage |
| R7 | Nebelscheinwerfer vorne |
| R8 | 2001-2004: Fahrzeugsicherheitshupe (Nr. 2) |
| R9 | Fahrzeugsicherheitshupe |
| R10 | 2000: Viele Fernbedienungen |
| R11 | Linker Scheinwerfer |
| R12 | – |
Sicherungskasten 2
| Nummer | Relais |
|---|---|
| R1 | Kühlerlüfter (Nr. 3) |
| R2 | Park-/Neutralstellung |
| R3 | 2002-2004: Drosselklappensteuergerät |
| R4 | 2000-2001: ABS-Magnetventil |
| R5 | Motorsteuergerät (ECM) |
| R6 | Kühlerlüfter (Nr. 2) |
| R7 | 2000-2001: ABS-Motor |
| R8 | Kühlerlüfter (Nr. 1) |
Über den Infiniti I30 (1995-2004)
Der Infiniti I30, produziert von 1995 bis 2004, ist eine luxuriöse Mittelklasse-Limousine, die sich durch ihr elegantes Design und ihre zuverlässige Leistung auszeichnet. Dieses Modell war bekannt für sein komfortables Fahrverhalten und seine hochwertige Ausstattung, die Ledersitze, ein hochwertiges Soundsystem und viele weitere Komfortmerkmale umfasste. Unter der Motorhaube befanden sich verschiedene Motoroptionen, wobei der 3,0-Liter-V6-Motor am häufigsten anzutreffen war und ausreichend Leistung für eine dynamische Fahrt bot. Der Infiniti I30 war beliebt für seine Zuverlässigkeit und seinen Komfort, was ihn zu einer idealen Wahl für diejenigen machte, die eine Kombination aus Luxus und Leistung suchten.
Sicherungsplan Infiniti I30
Diese Seite zeigt den Sicherungsplan für das Modell Infiniti I30, der für die ordnungsgemäße Wartung und Reparatur des elektrischen Systems des Fahrzeugs unerlässlich ist. Der Sicherungskasten befindet sich normalerweise unter dem Armaturenbrett auf der Fahrerseite und im Motorraum. Die Diagramme auf dieser Seite zeigen die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Es ist wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden am elektrischen System zu vermeiden. Der Sicherungsplan bietet einen klaren Überblick darüber, welche Sicherungen für die einzelnen Stromkreise verantwortlich sind, was die Identifizierung und Behebung von Problemen mit dem elektrischen System des Fahrzeugs erleichtert.
