Sicherungs- und Relaisplan – Infiniti QX4

Gilt für Fahrzeuge, die in den Jahren hergestellt wurden:

1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003.

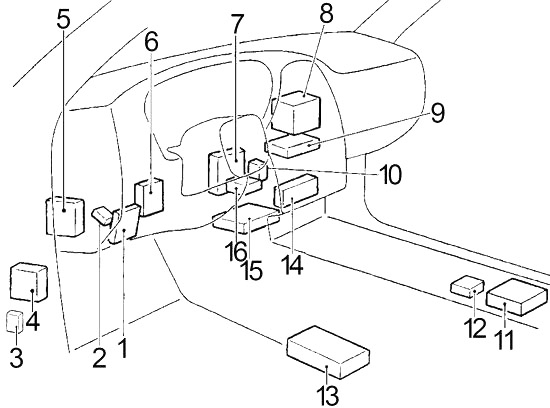

Kabine

1. Sicherungskasten
2. Blinkerrelais-Einheit
3. 1997-1998: Audioverstärker-Relais (nur BOSE)
   1998-2001: Scheinwerfer-Batteriespar-Steuergerät
4. Automatische Geschwindigkeitsregelanlage (ASCD) Steuergerät
5. Getriebesteuergerät (TCM)
6. Intelligente Zugriffssteuerungseinheit
7. Motorsteuergerät (ECM)
8. 2001-2003: Navi-Display und Steuergerät
9. 1999-2003: Automatischer Klimaanlagenverstärker (ohne Navi (2001-2002))
10. 1999-2003: Nissan Anti-Theft System (NATS) Wegfahrsperre
11. Airbag-Diagnosesensor-Einheit
12. „G“-Sensor
13. 2001-2003: Sitzsteuergerät (mit Memory)
14. 2001-2003: Automatischer Klimaanlagenverstärker (mit Navi)
15. 1996-1998: ABS-Steuergerät
    1999-2003: Getriebesteuergerät (4×4)
16. 2001-2003: Lenkrad-Empfänger-Steuerschalter

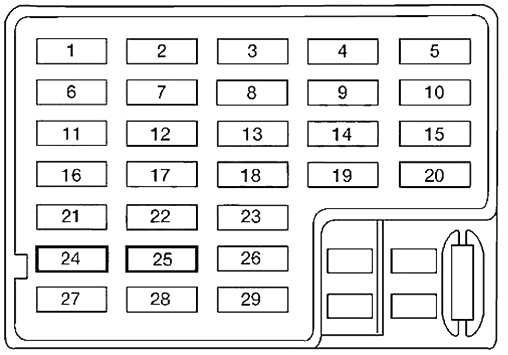

Sicherungsplan der Kabine

Die Sicherungen befinden sich hinter der Armaturenbrettabdeckung.

Nummer	Ampere [A]	Beschreibung
Nummer	Ampere [A]	Beschreibung
1	15	Gebläsemotor
2	15	Gebläsemotor
3	20	Transfer-Steuergerät (4×4)
4	15	Audioeinheit, Audioverstärkerrelais, hinterer Lautsprecherverstärker, Sicherungskasten, Navi-Display und Steuergerät
5	10	Schiebedach-Betätigungselement und -Schalter, Tankklappen-Betätigungselement und -Schalter
6	7,5	Klimaanlage
7	7,5	1998-2003: ABS
	10	1997: Kombiinstrument
8	10	Kombiinstrument
9	10	Kombiinstrument, Kompass und Thermometer, Fernbedienungsschalter für Außenspiegel
10	10	Intelligente Zugriffssteuerungseinheit, Scheinwerfer (Xenon), Tagfahrlicht, Audioeinheit, Sicherungskasten, Lenkrad-Empfänger-Steuerschalter, elektrische Antenne, Diebstahlwarnanlage, Navi-Display und Steuergerät
11	7,5	1998-2003: Intelligente Zugriffssteuerungseinheit, Scheinwerfer (Xenon), Tagfahrlicht-Steuergerät, Innenbeleuchtung, Spotlichter, Kosmetikspiegelbeleuchtung, Kofferraumbeleuchtung, akustisches Warnsignal, Heckscheibenentfeuchter-Relais, automatische Fahrpositionierung, automatische Geschwindigkeitsregelanlage (ASCD) Bremsschalter, Park-/Neutralstellung-Relais, ASCD-Steuergerät, intelligente Geschwindigkeitsregelanlage (ICC) Steuergerät, ICC-Warnsignal, ICC-Sensor, ICC-Bremsstopp-Relais, schlüsselloses Fernzugriffssystem, Diebstahlwarnanlage, Navi-Display und Steuergerät
	7,5	1997: Warnblinkschalter, kombinierte Blinkereinheit
12	7,5	1998-2003: Warnblinkschalter, kombinierte Blinkereinheit
	7,5	1997: Automatisches Getriebesperrsystem, Klimaanlage, Startsystem, Tagfahrlicht-Steuergerät, Warnsignal, Heckscheibenentfeuchter-Relais, Bremsschalter der automatischen Geschwindigkeitsregelanlage (ASCD), ASCD-Steuergerät, elektrische Fensterheber, Schiebedach, Diebstahlwarnanlage
13	15	1998-2003: Zigarettenanzünder
14	10	1998-2003: Bremslichtschalter, Steuergerät der automatischen Geschwindigkeitsregelanlage (ASCD), intelligentes Bremsstopp-Relais (ICC), ABS
	15	1997: Warnblinkschalter, kombinierte Blinkereinheit
15	7,5	1997-1998: Innenbeleuchtung, Spotlichter, Kosmetikspiegelbeleuchtung, Kofferraumbeleuchtung, Getriebesteuergerät (TCM), Homelink Universal-Transceiver, Fernbedienungssystem
16	10	Intelligente Geschwindigkeitsregelanlage (ICC), Getriebesteuergerät (TCM), Park-/Neutralstellung-Relais und -Schalter, Drosselklappenstellungsschalter, Motorsteuergerät (ECM), Nissan Anti-Theft System (NATS) Wegfahrsperre, variables Induktionsluftsystem (VIAS), EVAP-Tankentlüftungsventil, Einlassventil-Steuermagnetventil, EVAP-Adsorber-Entnahmevolumen-Steuermagnetventil, Drallventil-Steuermagnetventil, Vakuum-Absperrventil-Bypassventil, Datenbus-Anschluss, Getriebesteuergerät, Scheinwerfer-Batteriespar-Steuergerät
17	15	Kraftstoffpumpenrelais
18	10	1998-2003: Park-/Neutralstellung-Schalter und -Relais (Rückfahrlichter, Kombiinstrument, Navi-Display und Steuergerät), Transfer-Steuergerät
	10	1997: Sitzheizung

Nummer	Ampere [A]	Beschreibung
19	20	Scheibenwischermotor vorne, Scheibenwaschmotor vorne, Scheibenwischerschalter vorne, intelligentes Geschwindigkeitsregelanlagenmodul (ICC)
20	15	1998-2003: Warnblinkschalter, kombinierte Blinkereinheit
	10	1997: Bremslichtschalter, Steuergerät der automatischen Geschwindigkeitsregelanlage (ASCD), ABS
21	10	2001-2003: Einspritzdüsen
	10	1999-2000: Außenspiegel-Entfeuchter
	10	1997: Getriebesteuergerät (TCM), EGRC-Magnetventil, AGR, Leerlaufluftregelventil-Zusatzluftregelventil (IACV-AAC), Datenbus-Anschluss
22	10	Airbag-Diagnosesensor-Einheit
23	–	–
24	7,5	Intelligente Zugriffssteuerungseinheit, Scheinwerfer (Xenon), Tagfahrlicht, Schlüsselschalter, Innenbeleuchtung, Spotlichter, Kosmetikspiegelbeleuchtung, Kofferraumbeleuchtung, akustisches Warnsignal, Uhr, elektrische Antenne, automatische Lenkpositionierung, Sitzmemory-Schalter, schlüsselloses Fernzugriffssystem, Diebstahlwarnanlage, Homelink Universal-Transceiver, Nissan Anti Theft System (NATS) Wegfahrsperre, Park-/Neutralstellung-Schalter, Datenbus-Anschluss
25	15	2001-2003: Beheizte Lambdasonden
	10	1997-2000: Beheizte Lambdasonden
26	7,5	Startsignal, Tagfahrlicht-Steuergerät, automatischer Motorpositionierer
27	10	1997: Außenspiegel, Kompass und Thermometer
28	15	2001-2003: Sitzheizung (vorne/hinten)
	10	1998-2000: Sitzheizung
	7,5	1997: ABS
29	10	Heckscheibenwischermotor, Heckscheibenwischerschalter, Heckscheibenwaschmotor, Steckdosenrelais

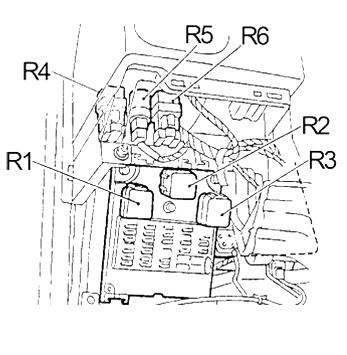

Relais
R1	Zündung
R2	Gebläse
R3	Zubehör
R4	1999-2003: Steckdose
	1996-1998: Schalter (Nr. 2 – Steckdose)
R5	Stromkreisschalter
R6	Fensterheber

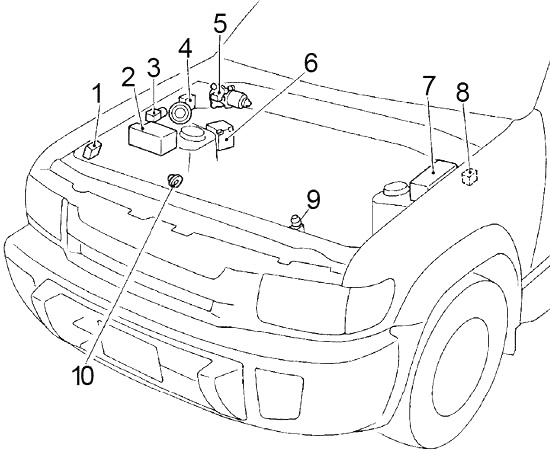

Motor

1. Tagfahrlicht-Steuergerät
2. Sicherungskasten
3. Pumpe der automatischen Geschwindigkeitsregelanlage (ASCD)
4. 1997-2000: Scheibenwischerverstärker vorne
5. Scheibenwischermotor vorne
6. 1999-2003: ABS-Aktuator und elektrische Einheit
   1997-1998: ABS-Aktuator
7. Relais-Sicherungskasten
8. Motorrelais-Übertragung (4×4)
9. Motorhaubenschalter
10. 1997-2000: Diebstahlwarnsignal

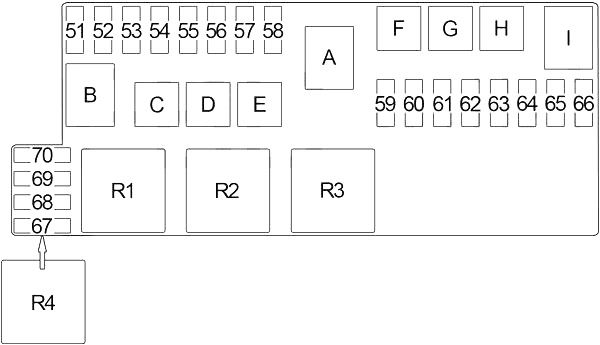

Sicherungsplan des Motorraums

In der Nähe der Batterie.

Nummer	Ampere [A]	Beschreibung
Nummer	Ampere [A]	Beschreibung
51	15	1997-2001: Steckdosenrelais (Steckdose)
52	7,5	Hupenrelais, Hupenschalter, Hupe (hoher Ton), Lenkradschalter, Diebstahlwarnanlage
53	15	Relais der vorderen Nebelscheinwerfer
54	10	Hupenrelais, Hupe (tiefer Ton), Diebstahlwarnanlage, Steuergerät der automatischen Geschwindigkeitsregelanlage (ASCD)
55	20	Getriebesteuergerät (4×4)
56	20	Relais des Heckscheibenentfeuchters
57	20	Relais des Heckscheibenentfeuchters
58	10	Relais des Außenspiegel-Entfeuchters
59	15	2001-2003: Rechtes Scheinwerferrelais (Diodenlichter), intelligente Zugriffssteuerungseinheit, Tagfahrlicht, Relais der vorderen Nebelscheinwerfer
	15	1997-2000: Rechter Scheinwerfer, Lichtschalter, Tagfahrlicht, Scheinwerfer-Batteriespar-Steuergerät
60	15	2001-2003: Linkes Scheinwerferrelais (Diodenlichter), Scheinwerferblinker, intelligente Zugriffssteuerungseinheit, Tagfahrlicht
	15	1997-2000: Linker Scheinwerfer, Lichtschalter, Scheinwerferblinker, Tagfahrlicht, Scheinwerfer-Batteriespar-Steuergerät
61	10	Rücklichtrelais, intelligente Zugriffssteuerungseinheit, Beleuchtungsschalter, Positionslichter, Rücklichter, Kennzeichenbeleuchtung, Scheinwerfereinstellung, Beleuchtungssteuerschalter, Handschuhfachlampe, Kombiinstrument, Beleuchtung: 4WD-Getriebeschalter, Aschenbecher, Automatikgetriebe (Anzeige), Zigarettenanzünder, Audioeinheit, Kompass und Thermometer, Warnblinkschalter, Heckscheibenentfeuchter-Schalter, Scheinwerfereinstellschalter, Navi-Display und Steuergerät, automatischer Klimaanlagenverstärker, Uhr)
62	7,5	Luftmassenmesser, Kurbelwellenpositionssensor, Leerlaufluftregelventil-Zusatzluftregelventil (IACV-AAC), Nissan Anti Theft System (NATS) Wegfahrsperre, Zündsignal, Einlassventil-Steuerpositionssensor
63	10	2001-2003: Zündsignal, Leerlaufluftregelventil-Zusatzluftregelventil (IACV-AAC)
	10	1997-2000: Einspritzdüsen
64	15	Steckdosenrelais (Steckdose, hintere Steckdose)
65	7,5	Lichtmaschine
66	15	Kraftstoffpumpenrelais
67	10	2002-2003: Intelligente Geschwindigkeitsregelanlage (ICC) Steuergerät
68	20	2001-2003: Linker Scheinwerfer (Diodenlichter)
69	20	2001-2003: Rechter Scheinwerfer (Diodenlichter)
70	–	2001-2003: –

Nummer	Ampere [A]	Beschreibung
A	120	2001-2003: Lichtmaschine, Sicherungen: „F“, „G“, „I“, „52“, „53“, „54“, „55“, „56“, „57“, „58“
	100	1997-2000: Lichtmaschine, Sicherungen: „F“, „G“, „I“, „51“, „52“, „53“, „54“, „55“, „56“, „57“, „58“, „65“
B	–	–
C	40	1998-2003: ABS
	30	1997: ABS
D	40	1998-2003: ABS
	30	1997: ABS
E	40	Zündung
F	40	Schalter automatisch (Intelligente Zugriffssteuerung, elektrisches Fensterheberrelais, elektrischer Fensterheber, Türschloss, Schiebedachmotor, elektrischer Sitz links und rechts, automatischer Motorpositionierer)
G	40	Sicherung: „4“, „5“, „14“, „15“, „20“, „24“, „52“
H	–	–
I	80	Zündrelais (Sicherungen: „3“, „7“, „8“, „11“, „12“, „18“, „28“), Zubehörrelais (Sicherungen: „9“, „10“, „13“, „19“, „29“), Gebläsemotorrelais (Sicherungen: „1“, „2“)
Relais
R1	2003: Motorsteuergerät (ECM)
	1998-2002: Park-/Neutralstellung
	1997: Inhibitor
R2	2003: Park-/Neutralstellung
	2001-2002: Motorsteuergerät (ECM)
	1997-2000: Kraftstoffpumpe
R3	-2003: Kraftstoffpumpe (Nr. 2)
	2001-2002: Sicherung 67-70
	1999-2000: Mehrfachfernbedienung
	1997-1998: Getriebeanzeigeleuchte
R4	1997-2000: Motorsteuergerät (ECM)
	2001-2002: Kraftstoffpumpe (Nr. 2)

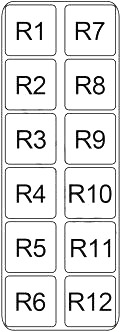

Sicherungskasten

Nummer	Relais
Nummer	Relais
R1	1999-2003: Heckscheibenentfeuchter
	1997-1998: Diebstahlwarnung
R2	1999-2003: Untersetzung (4×4)
	1998: Heckscheibenentfeuchter
	1997: Außenspiegelentfeuchter
R3	2002-2003: Kraftstoffpumpe (Nr. 1)
	1999-2001: Rechter Scheinwerfer
	1997-1998: Diebstahlwarnung
R4	2002-2003: Hohe Übersetzung (4×4)
	1999-2000: Diebstahlwarnung
	1998: Mehrfach-Fernbedienung
	1997: Nebelscheinwerfer vorne
R5	1998-2001: Nebelscheinwerfer vorne
	1997: Mehrere Fernbedienungen (Nr. 1)
R6	2002-2003: Nebelscheinwerfer vorne
	2001: Mehrere Fernbedienungen
	1999-2000: Rücklicht
	1997: Mehrere Fernbedienungen (Nr. 2)

Nummer	Relais
R7	2002-2003: Rücklicht
	1997-2001: Klimaanlage
R8	2002-2003: Klimaanlage
	1997-2001: Hupe
R9	2002-2003: Hupe
	1999-2001: Linker Scheinwerfer
	1998: Außenspiegelentfeuchter
	1997: Park-/Neutralstellung
R10	2002-2003: Linker Scheinwerfer
	2001: Kraftstoffpumpe (Nr. 1)
	1997-2000: Diebstahlwarnsignal
R11	2002-2003: Intelligente Geschwindigkeitsregelung (ICC) Bremsbetätigung
	2001: Hohe Übersetzung (4×4)
	2001: ATP (4×2)
	1997-2000: Automatische Geschwindigkeitsregelung (ASCD) Halten
R12	2002-2003: Rechter Scheinwerfer
	2001: Rücklicht
	1999-2000: Hohe Übersetzung (4×4)
	1998: Steckdose
	1997: Heckscheibenentfeuchter
