Infiniti QX56 (2004-2017) – Sicherungskasten
In diesem Artikel finden Sie Diagramme des Sicherungskastens des Infiniti QX56 (2004–2017), Informationen zur Position der Sicherungstafeln im Fahrzeug und die Zuordnung jeder Sicherung (Sicherungsbelegung).
Sicherungs- und Relaisplan – Infiniti QX56
Gilt für Fahrzeuge der Baujahre:
2004, 2005, 2006, 2007, 2008, 2009, 2010.

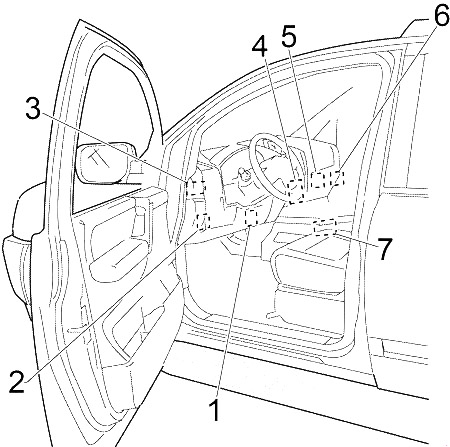

Kabine
(2)
- Karosseriesteuergerät (BCM)
- 1 – Steuergerät für automatische Motorposition
R1 – Anhängerzugrelais Nr. 1
R2 – Belüftetes Heckscheibenrelais (geschlossen)
R3 – Belüftetes Heckscheibenrelais (offen) - Intelligente Schlüsseleinheit
- Display- und AV-Steuergerät
- Getriebesteuergerät
Schlüsselloser Zugangsempfänger - Sicherungskasten
- Airbag-Diagnosesensoreinheit
Der Sicherungsblock befindet sich hinter der Abdeckung in der Nähe des Handschuhfachs (Öffnen Sie das Handschuhfach und ziehen Sie die Abdeckung ab, um sie zu entfernen).

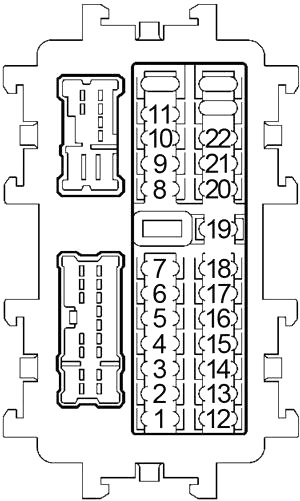

Sicherungsplan des Sicherungskastens in der Kabine

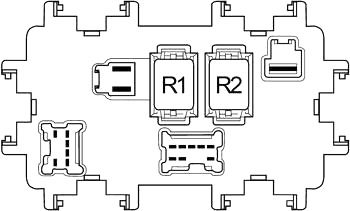

Rückseite
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| Nummer | Ampere [A] | Beschreibung |
| 1 | 10 | Sitzheizungsrelais |
| 2 | 10 | Fahrersitzsteuergerät |
| 3 | 10 | Getriebesteuergerät (TCM), 4WD-System in allen Modi, A/T-Getriebesperrsystem, Bremssteuersystem, Beleuchtung, intelligentes Tempomatsystem, intelligentes Schlüsselsystem/Motorstartfunktion, Infiniti Vehicle Immobilizer System (IVIS), Kombiinstrument, Federungssteuersystem, Reifendrucküberwachungssystem, Blinker und Warnblinkanlage, Fahrzeugsicherheitssystem, akustisches Warnsystem |
| 4 | 10 | Audio, AV-Schalter, Display-Steuergerät, Navi-Steuergerät, DVD-Player, Karosseriesteuergerät (BCM), Kombiinstrument, Rückfahrkamera-Steuergerät, Satellitenradio-Tuner |
| 5 | 10 | Schalter für die Fernbedienung der Außenspiegel |
| 6 | 15 | Am Konsolenstromanschluss |
| 7 | 15 | Zigarettenanzünder |
| 8 | 10 | Vordere Luftsteuerung, Relais für vorderen Lüftermotor, Relais für Wasserventil |
| 9 | 10 | Kombischalter |
| 10 | 15 | Hinterer Lüftermotor |
| 11 | 15 | Hinterer Lüftermotor |
| 12 | 10 | Datenverbindungsstecker, Display-Steuergerät, Navi-Steuergerät, Sonar-Steuergerät, Getriebesperr-Steuergerät, Federungs-Steuergerät, Heckklappen-Steuergerät, automatischer Abblendspiegel, Kompass und Thermometer, beheiztes Lenkrad, Sonar-System, Infiniti Vehicle Immobilizer System (IVIS) |
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| 13 | 10 | Airbag-Diagnosesensoreinheit, Steuergerät für die Passagierklassifizierung |
| 14 | 10 | Kombiinstrument (vorderer Scheibenwischer und Waschanlage, hinterer Scheibenwischer und Waschanlage) |
| 15 | 10 | Bremsschalter der automatischen Geschwindigkeitsregelanlage (ASCD), Stopprelais des intelligenten Tempomats (ICC), ICC-Sensor, ICC-Modul |
| 16 | 10 | Sitzheizungsrelais |
| 17 | 15 | Subwoofer |
| 18 | 15 | Am vorderen Stromanschluss (links) |
| 19 | 10 | Lenkwinkelsensor, Kombiinstrument, Zünd- und Schlossmagnet, vordere Luftsteuerung, Getriebesperr-Steuergerät, A/T-Gerät, Datenverbindungsstecker, Wasserventilrelais, Homelink-Universal-Transceiver, Uhr, elektrisches Verriegelungssystem, dritter Sitzreihenelement |
| 20 | 10 | Bremslichtschalter, Positionslichtrelais, Stopprelais des intelligenten Tempomats (ICC) |
| 21 | 10 | Intelligentes Tempomat-Steuergerät (ICC) |
| 22 | 15 | Karosseriesteuergerät (BCM), Fahrersitzsteuergerät, Heckklappen-Steuergerät, Sitzspeicherschalter, Steuergerät für automatische Motorposition, automatisches Heckklappensystem, intelligenter Schlüssel/Motorstartfunktion, Innenbeleuchtung, Infiniti Vehicle Immobilizer System (IVIS), elektrisches Verriegelungssystem, Fahrzeugsicherheitssystem |
| R1 | Zubehör | |
| R2 | Hinterer Lüfter | |
Motorraum
- Sicherungskasten Nr. 1
- Motorsteuergerät (ECM)
- Sicherungskasten Nr. 2
- Relais-Sicherungskasten
- Scheibenwischermotor vorne
- ABS-Steuergerät
Hinter der Batterie befinden sich drei Blöcke (Entfernen Sie die Sicherungskastenabdeckung, indem Sie die Abdeckung drücken und nach oben heben).
Sicherungskasten Motorraum 1

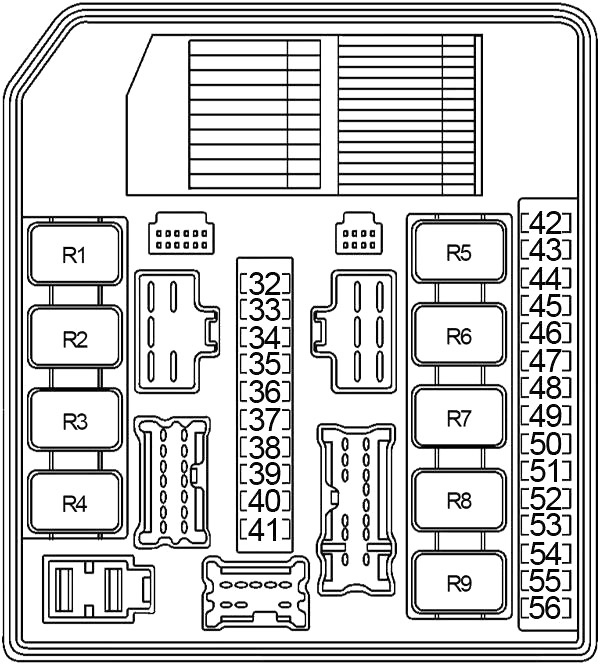

Schema (Typ 1)
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| Nummer | Ampere [A] | Beschreibung |
| 32 | 10 | Anhängerzugrelais Nr. 1 |
| 33 | – | – |
| 34 | 10 | Scheinwerfer rechts (Abblendlicht) |
| 35 | 10 | Scheinwerfer links (Abblendlicht) |
| 36 | 10 | Lichtschalter, Scheinwerferschalter, Anhängerzugrelais Nr. 1, Display-Steuergerät |
| 37 | 10 | Vorderlichter, Rücklichter, Kennzeichenbeleuchtung, Anhängerzugrelais, Schalterbeleuchtung |
| 38 | 10 | Rückfahrlichtrelais (Anhängerzugspiegel) |
| 39 | 30 | Relais für vorderen Scheibenwischer |
| 40 | 15 | Scheinwerfer links (Fernlicht) |
| 41 | 15 | Scheinwerfer rechts (Fernlicht), Scheinwerfereinstellmotoren |
| 42 | 10 | Klimaanlagenrelais |
| 43 | 15 | Relais für beheizten Spiegel |
| 44 | – | – |
| 45 | 10 | Tagfahrlichtrelais |
| 46 | 15 | Relais für Heckscheibenentfeuchter |
| 47 | 15 | Relais für Heckscheibenentfeuchter |
| 48 | 15 | Kraftstoffpumpenrelais |
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| 49 | 10 | Getriebesteuergerät (TCM), Getriebesteuergerät, 4-Rad-Schalter, Getriebemotorrelais |
| 50 | 10 | ABS, Lenkwinkelsensor |
| 51 | 10 | Rückfahrlichtrelais, Anhängerzugrelais Nr. 2 |
| 52 | 20 | Relais für Drosselklappensteuermotor |
| 53 | 20 | Motorsteuergerät (ECM), ECM-Relais, Getriebesteuergerät, NATS-Antennenverstärker, IPDM-Prozessor |
| 54 | 10 | 2004-2006: Luft-Kraftstoff-Verhältnis-Sensoren, beheizte Lambdasonden |
| 15 | 2007-2010: Luft-Kraftstoff-Verhältnis-Sensoren, beheizte Lambdasonden | |
| 55 | 15 | Kraftstoffeinspritzdüsen |
| 56 | 20 | Nebelscheinwerfer vorne |
| R1 | Heckscheibenentfeuchter | |
| R2 | Motorsteuergerät (ECM) | |
| R3 | Abblendlicht | |
| R4 | Nebelscheinwerfer vorne | |
| R5 | Starten | |
| R6 | Beheizter Spiegel | |
| R7 | – | |
| R8 | Kühlgebläse | |
| R9 | Zündung | |

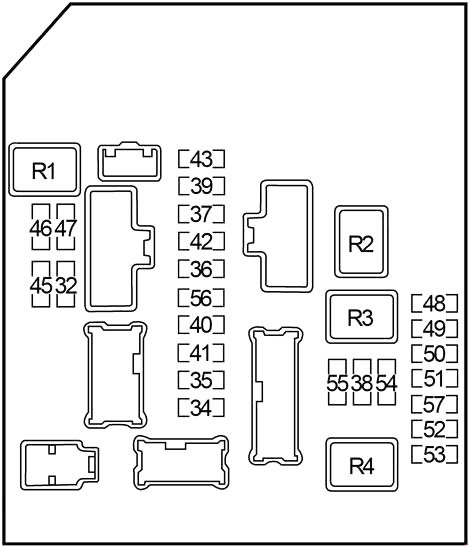

Schema (Typ 2)
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| Nummer | Ampere [A] | Beschreibung |
| 32 | 10 | Anhänger |
| 33 | – | – |
| 34 | 10 | Rechter Scheinwerfer (Abblendlicht) |
| 35 | 10 | Linker Scheinwerfer (Abblendlicht) |
| 36 | 10 | Lichtschalter, Scheinwerferschalter, Anhängerzugrelais Nr. 1, Display-Steuergerät |
| 37 | 10 | Vordere Positionslichter, hintere Positionslichter, Kennzeichenbeleuchtung, Anhängerzugrelais, Schalterbeleuchtung |
| 38 | 10 | Rückfahrlichtrelais (Anhängerzugspiegel) |
| 39 | 30 | Relais für vorderen Scheibenwischer |
| 40 | 15 | Linker Scheinwerfer (Fernlicht) |
| 41 | 15 | Rechter Scheinwerfer (Fernlicht), Scheinwerfereinstellmotoren |
| 42 | 10 | Klimaanlagenrelais |
| 43 | 15 | Relais für beheizten Spiegel |
| 44 | – | – |
| 45 | 10 | Tagfahrlichtrelais |
| 46 | 15 | Relais für Heckscheibenentfeuchter |
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| 47 | 15 | Relais für Heckscheibenentfeuchter |
| 48 | 15 | Kraftstoffpumpenrelais |
| 49 | 10 | Getriebesteuergerät (TCM), Getriebesteuergerät, 4-Rad-Schalter, Getriebemotorrelais |
| 50 | 10 | ABS |
| 51 | 10 | Rückfahrlichtrelais, Anhängerzugrelais Nr. 2 |
| 52 | 20 | Relais für Drosselklappensteuermotor |
| 53 | 20 | Motorsteuergerät (ECM), ECM-Relais |
| 54 | 15 | Luft-Kraftstoff-Verhältnis-Sensoren, beheizte Lambdasonden |
| 55 | 15 | Kraftstoffeinspritzdüsen |
| 56 | 15 | Nebelscheinwerfer vorne |
| 57 | – | – |
| R1 | Heckscheibenentfeuchter | |
| R2 | Kühlgebläse (Nr. 1) | |
| R3 | Kühlgebläse (Nr. 2) | |
| R4 | Zündung | |

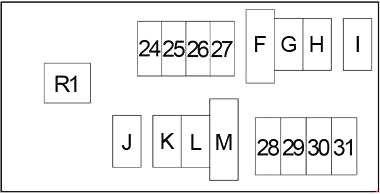

Sicherungskasten Motorraum 2
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| 24 | 20 | Relais des vorderen Lüftermotors |
| 25 | 15 | Hupenrelais, intelligentes Schlüsselsystem, Fahrzeugsicherheitssystem |
| 26 | 10 | 2006-2010: AWD-Steuergerät |
| 27 | 20 | Relais des vorderen Lüftermotors |
| 28 | 15 | Hinterer Laststromanschluss |
| 29 | 10 | Federungssteuergerät |
| 30 | 10 | Generator |
| 31 | 20 | Audio, AV-Schalter, BOSE-Verstärker, Display-Steuergerät, Navi-Steuergerät, DVD-Player, Satellitenradio-Tuner, Rückfahrkamera-Steuergerät |
| F | 50 | Karosseriesteuergerät (BCM), Automatikschalter, Automatiklichtsystem, Automatikmotorpositionierer, Automatikheckklappensystem, Tagfahrlichtsystem, Nebelscheinwerfer vorne, Scheibenwischer und Waschanlage vorne, Scheinwerfer, Scheinwerfereinstellsystem, Beleuchtung. Intelligentes Schlüsselsystem/Motorstartfunktion, Deckenleuchte, Infiniti Vehicle Immobilizer System (IVIS), Positionsleuchten, Kennzeichenleuchten, Rückleuchten, Türverriegelungssystem, elektrisch klappbare Rücksitze, Fenstersystem, Heckscheibenentfeuchter, Heckscheibenwischer und Waschanlage, Schiebedach, Reifendrucküberwachungssystem, Anhängerkupplung, Blinker und Warnblinkanlage, Fahrzeugsicherheitssystem, akustische Warnung |
| G | 30 | Kompressormotorrelais (Federungssteuergerät) |
| H | 30 | ABS |
| I | 40 | ABS |
| J | 30 | Anhängerkupplungsrelais Nr. 2 |
| K | 40 | Elektrische Bremse (Anhänger) |
| L | 40 | Lüfterkühlrelais, beheiztes Spiegelrelais, Sicherung: „N“ (2008-2010) |
| M | 40 | Zündung. Intelligentes Schlüsselsystem/Motorstartfunktion, Infiniti Vehicle Immobilizer System (IVIS), Sicherungen: „57“, „58“ |
| N | 25 | 2008-2010: Lüfterkühlrelais, beheiztes Spiegelrelais |
| R1 | Hupe | |

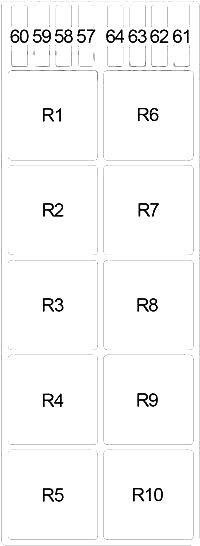

Sicherungskasten
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| Nummer | Ampere [A] | Beschreibung |
| 57 | 20 | Getrieberelais (hoch), Getrieberelais (niedrig) |
| 58 | 20 | Getriebemotorrelais |
| 59 | 10 | Karosseriesteuergerät (BCM), Motorsteuergerät (ECM), 4WD-All-Mode-System, Automatiklichtsystem, Automatikmotorpositionierer, Tagfahrlichtsystem, Nebelscheinwerfer vorne, Scheibenwischer und Waschanlage vorne, Scheinwerfer, Scheinwerfereinstellsystem, Beleuchtung, intelligentes Schlüsselsystem/Motorstartfunktion, Deckenleuchte, Infiniti Vehicle Immobilizer System (IVIS), Positionsleuchten, Kennzeichenleuchten, Rückleuchten, elektrisches Fenstersystem, Heckscheibenentfeuchter, Heckscheibenwischer und Waschanlage, Startsystem, Schiebedach, Reifendrucküberwachungssystem, Anhängerkupplung, Blinker und Warnblinkanlage, akustisches Warnsystem |
| 60 | 15 | 2008-2010: Anhängerkupplung, Karosseriesteuergerät (BCM) |
| 61 | – | – |
| 62 | – | – |
| 63 | 10 | 2008-2010: Beheiztes Lenkrad |
| 64 | 10 | 2008-2010: Automatischer Lenkpositionierer, A/T-Getriebesperrsystem, Karosseriesteuergerät (BCM), intelligentes Schlüsselsystem, Innenbeleuchtung, Infiniti Vehicle Immobilizer System (IVIS), elektrisches Verriegelungssystem, akustisches Warnsystem |
| R1 | 2006-2010: Getriebeunterbrechung | |
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| R2 | Niedriger Gangwechsel | |
| R3 | 2004-2007: Intelligenter Tempomat (ICC) Bremsassistent | |
| R4 | 04-2005: Anhängerkupplung (Nr. 1) | |
| 2006-2010: Anhängerkupplung (links) | ||
| R5 | 2004-2005: Ersatzlampe | |
| 2006-2010: Anhängerkupplung (rechts) | ||
| R6 | – | |
| R7 | Hoher Gangwechsel (4WD) | |
| R8 | Tagfahrlicht | |
| R9 | Bremslicht | |
| R10 | Anhängerkupplung (Nr. 2) | |

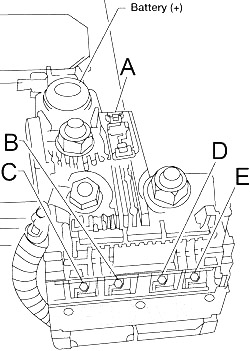

Sicherungsanschlussblock
An der Batterie angebracht.
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| A | 140 | Generator, Sicherung: „D“, „E“ |
| B | 60 | Zubehörrelais (Sicherungen: „4“, „5“, „6“, „7“), hinteres Lüfterrelais (Sicherungen: „10“, „11“), Sicherungen: „3“, „17“, „18“, „19“, „20“, „21“, „22“ |
| C | 80 | Zündrelais (Sicherungen: „38“, „48“, „49“, „50“, „51“, „54“, „55“), Sicherungen: „46“, „47“, „52“, „53“ |
| D | 80 | Relais für Nebelscheinwerfer vorne (Sicherungen: „34“, „35“), Relais für Fernlicht (Sicherungen: „34“, „35“), Relais für Abblendlicht (Sicherungen: „40“, „41“), Relais für Rückleuchten („36“, „37“), Sicherung: „32“, „39“, „42“, „43“, „45“ |
| E | 100 | Sicherung: „28“, „29“, „30“, „31“, „I“, „K“, „L“ |
Sicherungs- und Relaisplan – Infiniti QX56
Gilt für Fahrzeuge, die in den Jahren hergestellt wurden:
2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017.
Sicherungsplan des Innenraums
Der Sicherungskasten befindet sich hinter der Abdeckung des Armaturenbretts auf der Fahrerseite.
Rückseite
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| Nummer | Ampere [A] | Beschreibung |
| 1 | 10 | Kombinationsschalter |
| 2 | 10 | Airbag-Diagnosesensoreinheit, Steuergerät für Insassenklassifizierungssystem |
| 3 | 10 | Intelligenter Tempomat (ICC) Bremsschalter, Automatische Geschwindigkeitsregelung (ASCD) Bremsschalter, Bremslichtschalter, Scheinwerfereinstellmotor, Datenverbindungsstecker, Lenkwinkelsensor, Kombiinstrument, Beheizter Lenkradschalter, Reifendrucküberwachungssystem (TPMS) Steuergerät, Lenkassistenzsteuergerät, CAN-Gateway, Dreifachschalter (APS-Schalter), Adaptives Frontbeleuchtungssystem (AFS) Steuergerät, 120V AC-Steckdose Hauptschalter, Klimatisiertes Sitzrelais |
| 4 | 10 | Klimaanlagensteuerung hinten, 360-Grad-Monitor-Steuergerät, Automatischer Klimaanlagenverstärker, Ionisator, AV-Steuergerät, Klimaanlagenrelais hinten, Rauchmelder/Außentürsensor, Automatisches Heckklappensteuerungsmodul, Automatischer Blendschutzspiegel, Sonar-Steuergerät (2014-2017), Telematikmodul (TCU (2014-2017)) |
| 5 | 15 | BOSE-Verstärker |
| 6 | 10 | Datenverbindungsstecker, Uhr, Entriegelungsschalter für den zweiten Sitz, Intelligenter Schlüssel-Summer, Steuergerät für den vorderen Sicherheitsgurt bei Kollision, Licht-Regensensor, Automatischer Blendschutzspiegel, Kombiinstrument (2014-2017) |
| 7 | 10 | Bremslichtschalter, Karosseriesteuergerät (BCM), Intelligenter Tempomat (ICC) Bremsstopprelais, Elektrische Bremse |
| 8 | 15 | BOSE-Verstärker |
| 9 | 10 | 360-Grad-Monitor-Steuergerät, Automatischer Klimaanlagenverstärker, Automatisches Heckklappensteuerungsmodul, LH/RH-Neigungsschalter, LH/RH-Biegeschalter, Automatischer Heckklappenwarnsummer |
| 10 | 10 | Drucktastenschalter, Sitzspeicherschalter, Karosseriesteuergerät (BCM) |
| 11 | 10 | Kombiinstrument (2010-2013), CAN-Gateway |
| 12 | 20 | Zubehörrelais Nr. 2 |
| 13 | 10 | 4WD-Schalter, Schneemodus / Anhängermodus / VDC-Deaktivierungsschaltergruppe |
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| 14 | 15 | Zweiter beheizter Sitzschalter |
| 15 | 15 | Beheizter Vordersitzschalter |
| 16 | 20 | Hinteres Gebläserelais |
| 17 | – | – |
| 18 | 20 | 2010-2013: Konsolensteckdose |
| 19 | 10 | Spiegelfernbedienungsschalter (2010-2013), Sonar-Steuergerät (2010-2013), Umgebungsüberwachungs-Steuergerät, Automatischer Klimaanlagenverstärker, Multifunktionsschalter, AV-Steuergerät, Frontdisplay, Videosplitter, Hauptfensterschalter (2014-2017), BOSE-Verstärker (2014-2017), Telematik-Steuergerät (TCU (2014-2017)), Telematikschalter (2014-2017) |
| 20 | 20 | Vordere Steckdose, Handschuhfachsteckdose, Zubehörrelais Nr. 2 |
| 21 | 15 | Vorderer Gebläsemotor |
| 22 | 15 | Vorderer Gebläsemotor |
| R1 | Zündung | |
| R2 | Zündung Nr. 2 | |
| R3 | Zubehör | |
| R4 | Gebläse | |
Motorraum
Sicherungsplan Nr. 1
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| Nummer | Ampere [A] | Beschreibung |
| 41 | 15 | Heckscheibenentfeuchterrelais |
| 42 | 15 | Heckscheibenentfeuchterrelais |
| 43 | 20 | Motorsteuergerät (ECM), NATS-Antennenverstärker, ECM-Relais (Luftmassenstromsensor, Magnetventil zur Steuerung des Dampfgenerator-Entnahmevolumens, Variable Ventilhub- und Ereignissteuerungsmodul (VVEL), Magnetventil zur Steuerung der Einlassventilsteuerung, Luft-Kraftstoff-Verhältnis (A/F) Sensor, Beheizter Sauerstoffsensor, Kraftstoffrücklaufventil, EVAP-Tanksteuerungsventil, Einspritzdüsenrelais (2014-2017)) |
| 44 | 10 | Lenkverriegelungsrelais |
| 45 | 30 | Vorderes Scheibenwischerrelais |
| 46 | 10 | Anhänger-Rücklichtrelais, Rücklicht LH, Rücklicht RH/LH, Kennzeichenbeleuchtung |
| 47 | 10 | Handschuhfachbeleuchtung, Klimatisierter Sitzschalter, Klimaanlagensteuerung hinten, 360-Grad-Monitor-Steuergerät, Beheizter Lenkradschalter, 4WD-Schaltergruppe, A/T-Getriebewähler, Multifunktionsschalter, Beheizter Vordersitzschalter < Zweiter beheizter Sitzschalter LH/Rechts, Uhr, Zweiter Sitz, Entriegelungsschalter LH/RH, Elektrische Bremse, 120V AC-Steckdose Hauptschalter, Konsolenstromversorgung (Getränkehalter), Schneemodus / Anhängermodus / Vdc-Deaktivierungsschaltergruppe, Scheinwerfereinstellschalter, Außenspiegel-Fernbedienungsschalter, Kombinationsschalter (Spiralkabel), Notschalter, Reset- und Beleuchtungssteuerungsschalter, Bordcomputer-Schalter, Hauptschalter für automatische Heckklappe, Dreifachschalter, Doppelschalter, Rücklicht RH, Ambientebeleuchtung Vordertür, Ambientebeleuchtung Hintertür, Kartenleselampe, Telematikschalter |
| 48 | – | – |
| 49 | 10 | Klimaanlagenrelais |
| 50 | 15 | Nebelscheinwerfer vorne |
| 51 | 10 | Rechter Scheinwerfer (Fernlicht) |
| 52 | 10 | Linker Scheinwerfer (Fernlicht) |
| 53 | 15 | Linker Scheinwerfer (Abblendlicht) |
| 54 | 15 | Rechter Scheinwerfer (Abblendlicht) |
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| 55 | 10 | Rückfahrlichtrelais, Anhängerstromrelais, Getriebesteuergerät (TCM) |
| 56 | 10 | Getriebesteuergerät |
| 57 | 10 | ABS, Bremslichtrelais, Neigungs-/Seiten-/G-Freigabe-Geschwindigkeitssensor |
| 58 | – | – |
| 59 | – | – |
| 60 | 15 | 2010-2013: Einspritzdüsenrelais |
| 61 | 15 | Zündspulen, Kondensator |
| 62 | 10 | Motorsteuergerät (ECM) |
| 63 | – | – |
| 64 | 20 | Drosselklappenmotor-Steuerrelais |
| R1 | Heckscheibenentfeuchter | |
| R2 | Zündung Nr. 3 | |
| R3 | Zündung Nr. 2 | |
| R4 | Zündung | |
Sicherungskasten 2
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| 31 | 15 | Hupenrelais |
| 32 | 10 | Lichtmaschine |
| 33 | 10 | Gaspedalaktuator |
| 34 | 10 | Getriebesteuergerät |
| 35 | 15 | AV-Steuergerät, Frontdisplay, Videosplitter, LH/RH-Kopfstützen-Display, Telematik-Steuergerät (TCU (2014-2017)) |
| 36 | 10 | Fahrzeugsicherheitshupenrelais |
| 37 | 10 | IPDM (Zündrelais Nr. 2 (Luftniveausteuerungsmodul), Zündrelais Nr. 3 (Signalgeber, Doppelschalter (Warnsystemschalter), Intelligenter Tempomat (ICC) Bremsstopprelais, Intelligenter Tempomat (ICC) Sensor, Gaspedalaktuator, Steuergerät für erweiterte Fahrerassistenzsysteme (ADAS), Seitenradar LH/RH, Fahrspurkamera) |
| 38 | 10 | Getriebesteuergerät (TCM) |
| F | 40 | Elektrische Bremse, Sicherungen: „T“, „V“, „79“, „84“, „85“, „86“ |
| G | 40 | Zündrelais Nr. 1 (Sicherungen: „1“, „2“, „3“, „4“, „16“), Sicherungen: „12“, „81“, „82“, „83“, „U“ |
| H | 40 | IPDM |
| I | 30 | Luftkompressorrelais |
| J | 30 | Getriebesteuergerät |
| K | 50 | Karosseriesteuergerät (BCM), Automatischer Schalter (Automatisches Positionierungssteuergerät, Fahrersitzsteuergerät, Lordosenstützenschalter) |
| L | 30 | ABS |
| M | 50 | ABS |
| R1 | Hupe | |
Zusätzliche Sicherungshalter
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| P | 50 | Anlasserrelais (Sicherungen: „71“, „72“, „73“, „74“) |
| O | 50 | Aktiver Ventilhub- und Ereignissteuerungsmodul (VVEL) Motorrelais |
| R | 50 | Sicherung: „T“, „79“ |
| Q | 50 | 2010-2013: Sicherungen: „S“, „75“, „76“, „77“ |
| 50 | 2014-2017: Sicherungen: „S“, „75“, „76“, „77“, „87“, „88“, „89“, „90“ | |
| 75 | 15 | Scheibenwischer-Enteisungsrelais |
| 76 | 10 | Lenkungsheizungsrelais |
| 77 | 30 | Steuergerät für Sicherheitsgurte bei Kollision |
| S | 30 | Sitze der zweiten Reihe (Entriegelungsrelais LH/RH, Aufwärtsrelais 2 LH/RH, Abwärtsrelais 2 LH/RH) |
| 78 | – | – |
| 79 | 30 | Wechselrichter-Einheit |
| 80 | 10 | Scheibenwischer-Enteisungsrelais, Außenspiegel |
| T | 30 | Automatisches Heckklappensteuerungsmodul |
Sicherungskasten 1
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| Nummer | Ampere [A] | Beschreibung |
| 71 | 30 | Motorsteuergerät (ECM) |
| 72 | 10 | Kupplung des elektrisch betätigten Kühlgebläses |
| 73 | 15 | Kraftstoffpumpensteuergerät |
| 74 | 10 | ABS |
| 87 | 15 | 2014-2017: Einspritzdüsenrelais |
| 88 | 10 | 2014-2017: Tagfahrlichtrelais |
| 89 | 10 | 2014-2017: Tagfahrlichtrelais |
| 90 | 10 | 2014-2017: Tagfahrlichtrelais |
| R1 | Motorfernstart | |
| R2 | – | |
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| R3 | 2010-2013: Fahrzeugsicherheitshupe | |
| 2014-2017: Tagfahrlicht | ||
| R4 | – | |
| R5 | – | |
| R6 | Rückfahrleuchte | |
| R7 | Beheiztes Lenkrad | |
| R8 | Intelligenter Tempomat (ICC) Bremsstopp | |
| R9 | Scheibenwischer-Enteisung | |
| R10 | Klimaanlage hinten | |
| R11 | Bremslicht | |
| R12 | Luftkompressor | |
| R13 | Zündung | |
| R14 | Variabler Ventilhub- und Ereignissteuerungsmodul (VVEL) Motor | |
Sicherungskasten 2
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| 81 | 15 | Klimatisiertes Sitzrelais |
| 82 | 15 | Klimatisiertes Sitzrelais |
| 83 | 30 | Steuergerät für Sicherheitsgurte bei Kollision |
| 84 | 15 | Anhänger-Blinkerrelais (links), Anhänger-Blinkerrelais (rechts) |
| 85 | 10 | Rückfahrlichtrelais |
| 86 | 10 | Anhänger-Rücklichtrelais |
| U | 30 | Scheinwerferreinigungsrelais |
| V | 30 | Anhängerstromrelais |
| R1 | Klimatisierter Sitz | |
| R2 | Anhänger-Blinker (rechts) | |
| R3 | Scheinwerferreiniger | |
| R4 | Anhänger-Blinker (links) | |
| R5 | Anhänger-Rücklicht | |
| R6 | Anhängerstrom | |
Hauptblockverbindung
Die Hauptsicherungen befinden sich an der Batterie.
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| A | 140 | Lichtmaschine, Sicherungen: „C“, „D“, „E“ |
| B | 80 | Sicherung: „O“, „P“, „Q“, „R“ |
| C | 100 | Anlasserrelais (oberes Scheibenwischerrelais, Sicherungen: „55“, „56“, „57“, „60“, „61“, „62“), Sicherungen: „41“, „42“, „43“, „44“, „64“ |
| D | 80 | Zubehörrelais (Sicherungen: „18“, „19“, „20“), Anlasserrelais Nr. 2 (Sicherungen: „13“, „14“, „15“), Gebläserelais (Sicherungen: „21“, „22“), Sicherungen: „5“, „6“, „7“, „8“, „9“, „10“, „11“ |
| E | 80 | Sicherung: „31“, „32“, „33“, „34“, „35“, „36“, „37“, „38“, „F“, „G“, „H“, „I“, „J“, „K“, „L“, „M“ |
| N | 60 | Fernlichtrelais (Sicherungen: „51“, „52“), Abblendlichtrelais (Sicherungen: „53“, „54“), Rücklichtrelais (Sicherungen: „46“, „47“), Nebelscheinwerferrelais (Sicherung: „50“), Sicherung: „45“, „49“ |
Über den Infiniti QX56 (2004-2017)
Der Infiniti QX56 ist ein Luxus-SUV, das zwischen 2004 und 2017 hergestellt wurde. Dieses Modell ist bekannt für sein robustes Design und seinen geräumigen Innenraum, der allen Passagieren Komfort bietet. Der QX56 ist mit einem leistungsstarken V8-Motor ausgestattet, der ausreichend Leistung für eine reibungslose Fahrt und das Ziehen schwerer Lasten bietet. Das Fahrzeug ist außerdem mit fortschrittlichen Technologien und Sicherheitsfunktionen ausgestattet, die Komfort und Sicherheit auf den Straßen gewährleisten. Dank seiner Eigenschaften ist der Infiniti QX56 eine beliebte Wahl für diejenigen, die eine Kombination aus Luxus und Leistung suchen.
Sicherungsbelegungsplan Infiniti QX56
Diese Seite zeigt den Sicherungsbelegungsplan für das Modell Infiniti QX56, der für die Identifizierung und Wartung der elektrischen Komponenten des Fahrzeugs unerlässlich ist. Der Sicherungskasten befindet sich normalerweise unter der Motorhaube und im Innenraum des Fahrzeugs, oft in der Nähe des Fahrers. Der Plan zeigt die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Es ist wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden am elektrischen System zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement für die Aufrechterhaltung der ordnungsgemäßen Funktion des Fahrzeugs, und seine korrekte Verwendung kann die Lebensdauer der elektrischen Komponenten verlängern.
