Infiniti Q50 (2013-2015) – Sicherungskasten
In diesem Artikel finden Sie Diagramme des Sicherungskastens des Infiniti Q50 (2013–2015), erhalten Informationen über die Position der Sicherungspaneele im Auto und lernen die Zuordnung jeder Sicherung (Sicherungsbelegung).
Sicherungs- und Relaisplan – Infiniti Q50
Gilt für Fahrzeuge, die in den Jahren hergestellt wurden:
Sicherungen im Innenraum

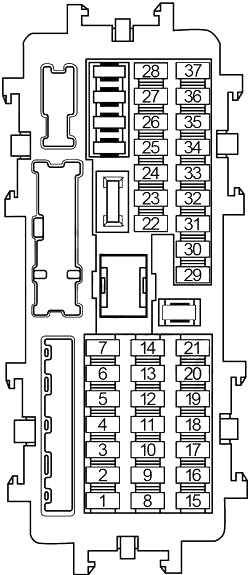

Der Sicherungsblock befindet sich unten auf der Fahrerseite hinter der Fußraumverkleidung.

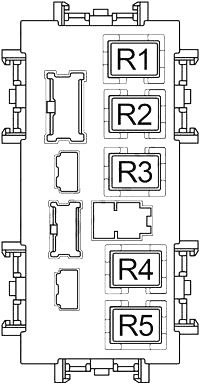

Rückseite
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| Nummer | Ampere [A] | Beschreibung |
| 1 | 10 | Kombinationsinstrument, Steuergerät Monitor mit 360-Grad-Ansicht, automatischer Klimaanlagenverstärker, integrierter Schalter, Bose-Verstärker, Telematik-Steuergerät (TCU), Telematik-Schalter, Hauptschalter elektrisches Fenster (Fernspiegelschalter in der Tür), Display-Steuergerät, externer Dateneingang, Navi-Steuergerät, AV-Steuergerät |
| 2 | 5 | Karosseriesteuergerät (BCM) |
| 3 | 15 | BOSE-Verstärker |
| 4 | 5 | Steuergerät Sicherheitsgurt vor Unfall, Datenschnittstelle, automatischer Spiegel und Blendschutz, Regensensor, intelligentes akustisches Schlüsselsignal |
| 5 | 15 | BOSE-Verstärker |
| 6 | 10 | Automatischer Klimaanlagenverstärker, Startknopfschalter, Kombinationsinstrument, integrierter Schalter |
| 7 | 15 | Steuergerät mit Display, Sicherungskasten, Telematik-Steuergerät (TCU), AV-Steuergerät, Navi-Steuergerät, Around View Monitor-Steuergerät |
| 8 | 10 | Spiegelheizung |
| 9 | 20 | Heckscheibenheizung |
| 10 | 20 | Heckscheibenheizung |
| 11 | 5 | Warnblinkrelais, Kombinationsinstrument, integrierter Schalter |
| 12 | 10 | Getriebesperre-Relais, Scheinwerfereinstellmotor (SX/DX), Abgas-/Geruchssensor von außen, Scheinwerfer-Drehaktuator (links und rechts), Bremspedalpositionsschalter, Bremslichtschalter, Fahrwerkssteuergerät, Kompressor, Lenkkraftsteuergerät, Lenkassistenz-Steuergerät, automatischer Klimaanlagenverstärker, Navi-Steuergerät, Ionisator, Fernlichtassistent-Steuergerät, automatischer Innenrückspiegel mit Blendschutz, Datenschnittstelle |
| 13 | 10 | Airbag-Diagnosesensor-Einheit, Insassenklassifizierungssystem-Steuergerät |
| 14 | 5 | Steuergerät mit Display, Sonar-Steuergerät, Telematik-Steuergerät (TCU), Monitor-Steuergerät mit 360-Grad-Ansicht, Sitzheizungsrelais, Can-Gateway, Spurkamera-Einheit, adaptives Frontbeleuchtungssystem (AFS)-Steuergerät |
| 15 | 5 | Fahrmodus-Wahlschalter, Instrumentenbedienungsschalter, Automatikgetriebe-Wählhebel, Handschuhfachlampe, Sitzspeicherschalter, Dreifachschalter, Kombinationsschalter (Spiralkabel), integrierter Schalter, Telematik-Schalter |
| 16 | – | – |
| 17 | 5 | Schlüsselloser Fernzugriffsempfänger, Allradantrieb (AWD)-Steuergerät, Can-Gateway |
| 18 | – | – |
| 19 | 10 | Bremslichtschalter, Karosseriesteuergerät (BCM), Bremsstopprelais des intelligenten Tempomaten (ICC) |
| 20 | 10 | Karosseriesteuergerät (BCM) |
| 21 | – | – |
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| 22 | 10 | Steuergerät für erweiterte Fahrerassistenzsysteme (ADAS), Seitenradar, Steuergerät für Fahrerassistenz-Warnton, Allradantrieb (AWD)-Steuergerät |
| 23 | – | – |
| 24 | – | – |
| 25 | 20 | Steckdose Nr. 1, Steckdose Nr. 2 |
| 26 | – | – |
| 27 | 15 | Lüftermotor |
| 28 | 15 | Lüftermotor |
| 29 | – | – |
| 30 | 15 | Karosseriesteuergerät (BCM), Sitzspeicherschalter (mit automatischer Positionierung) |
| 31 | – | – |
| 32 | 15 | Sitzheizungsrelais |
| 33 | 15 | Karosseriesteuergerät (BCM) |
| 34 | – | – |
| 35 | – | – |
| 36 | 10 | Lenkradheizungsrelais |
| 37 | – | – |
| R1 | Heckscheibenheizung | |
| R2 | Zubehör | |
| R3 | Steckdose | |
| R4 | Zündung | |
| R5 | Lüfter | |

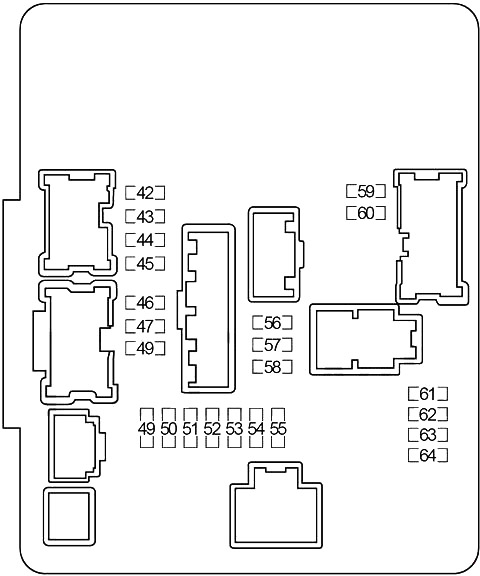

Sicherungen im Motorraum 1
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| Nummer | Ampere [A] | Beschreibung |
| 42 | 10 | Scheinwerfer rechts (Abblendlicht) |
| 43 | 10 | Scheinwerfer links (Abblendlicht) |
| 44 | 15 | Scheinwerfer rechts (Fernlicht) |
| 45 | 15 | Scheinwerfer links (Fernlicht) |
| 46 | 10 | Motorsteuergerät (ECM), Luftmassenstromsensoren, Magnetventil zur Steuerung des EVAP-Tankspülvolumens |
| 47 | 10 | EVAP-Tankentlüftungsventil, Magnetventil zur Steuerung der Einlassventilsteuerung, Steuergerät für variablen Ventilhub (VVEL) |
| 48 | 15 | Luft-Kraftstoff-Verhältnis-Sensoren, beheizte Sauerstoffsensoren |
| 49 | 15 | Zündspulen, Kondensator |
| 50 | 10 | Kraftstoffeinspritzdüsen, Motorsteuergerät (ECM) |
| 51 | 10 | Getriebesteuergerät (TCM) |
| 52 | 15 | Kraftstoffpumpenrelais |
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| 53 | 10 | Kühlerlüfterrelais 1 |
| 54 | 10 | ABS, intelligenter Tempomatsensor (ICC), ICC-Bremsstopprelais, Gaspedalaktuator / Gaspedalpositionssensor, Lenkwinkelsensor |
| 55 | 10 | Scheibenwaschpumpe |
| 56 | 30 | Relais für vordere Scheibenwischer |
| 57 | 15 | Relais für vordere Nebelscheinwerfer |
| 58 | 10 | Tagfahrlichtrelais |
| 59 | 10 | Rückleuchten/Parklicht (linke Seite) |
| 60 | 10 | Rückleuchten/Parklicht (rechte Seite), Kartenleuchten, Innenleuchten, Schaltergruppe für Kofferraumöffnung |
| 61 | 10 | Klimaanlagenrelais |
| 62 | – | – |
| 63 | 15 | Relais für Klappenstellmotor |
| 64 | 10 | Motorsteuergerät (ECM) |
Sicherungen im Motorraum 2
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| Nummer | Ampere [A] | Beschreibung |
| 65 | 10 | Relais für Fahrzeugsicherheitshorn |
| 66 | 15 | Hupenrelais |
| 67 | 10 | Gaspedalaktuator / Gaspedalpositionssensor (mit intelligentem Tempomat (ICC)) |
| 68 | 10 | Getriebesteuergerät (TCM) |
| 69 | 10 | Lichtmaschine |
| 70 | 10 | Allradantrieb (AWD)-Steuergerät |
| 71 | – | – |
| 72 | 10 | Tagfahrlichtrelais |
| 73 | 10 | Tagfahrlichtrelais |
| 74 | – | – |
| G | 60 | Direkte adaptive Lenkung: Lenkkraftsteuergerät |
| H | 100 | Direkte adaptive Lenkung: sekundäres Lenkwinkelsteuergerät |
| I | – | – |
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| J | 100 | Direkte adaptive Steuerung: Hauptlenkwinkel-Steuermodul |
| K | – | – |
| L | 30 | ABS |
| M | 40 | Karosseriesteuergerät (BCM), Automatikschalter (Steuergerät für automatische Positionierung, Stromanschluss) |
| N | 50 | ABS |
| O | 50 | Kühlerlüfterrelais Nr. 1 |
| P | 50 | Relais für aktiven variablen Ventilhub (VVEL)-Motor |
| Q | 30 | Steuergerät für Sicherheitsgurte vor Unfall (Beifahrerseite) (mit intelligentem Tempomat (ICC)) |
| R | 30 | Zündrelais (Sicherungen: „11“, „12“, „13“, „14“, „22“) |
| S | 30 | Steuergerät für Sicherheitsgurte vor Unfall (Fahrerseite) (mit intelligentem Tempomat (ICC)) |
| R1 | Hupe | |
| R2 | Kühlerlüfter 1 | |
| R3 | Tagfahrlicht | |
| R4 | Fahrzeugsicherheitshorn | |
Sicherungsblock Sicherung
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| A | 250 | Anlassermotor, Lichtmaschine, Sicherung: „E“, „D“, „C“ |
| B | – | – |
| F | 60 | Relais für Fernlicht (Sicherungen: „42“, „43“), Relais für Abblendlicht (Sicherungen: „44“, „45“), Relais für Rückleuchten (Sicherungen: „59“, „60“), Sicherung: „56“, „57“, „58“ |
| E | 100 | Zubehörrelais (Steckdosenrelais, Sicherung: „1“), Steckdosenrelais (Sicherung: „25“), Heckscheibenheizungsrelais (Sicherungen: „8“, „9“, „10“), Lüfterrelais (Sicherungen: „27“, „28“), Sicherung: „2“, „3“, „4“, „5“, „6“, „7“, „15“, „17“, „19“, „20“, „30“, „32“, „33“, „36“ |
| D | 80 | Motorsteuergerät (ECM)-Relais (Sicherungen: „46“, „47“, „48“), Zündrelais (Sicherungen: „49“, „50“, „51“, „52“, „53“, „54“, „55“), Sicherung: „61“, „63“, „64“ |
| C | 100 | Sicherung: „65“, „66“, „67“, „68“, „69“, „70“, „72“, „73“, „G“, „H“, „J“, „L“, „M“, „N“, „O“, „P“, „Q“, „R“, „S“ |
