Infiniti M35 (2006-2010) – Sicherungskasten und Relais
In diesem Artikel finden Sie Diagramme des Sicherungskastens des Infiniti M35 (2006–2010), erhalten Informationen über die Position der Sicherungstafeln im Auto und erfahren die Zuordnung jeder Sicherung (Sicherungsbelegung).
Sicherungs- und Relaisplan – Infiniti M35
Gilt für Fahrzeuge, die in den Jahren hergestellt wurden:
2006, 2007, 2008, 2009, 2010.

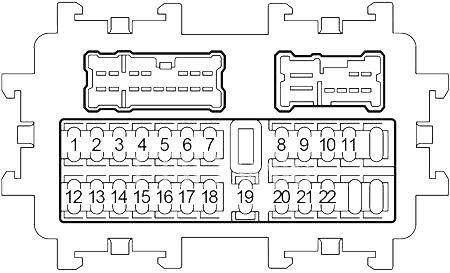

Sicherungsplan des Sicherungskastens in der Kabine
Der Sicherungsblock befindet sich unten auf der Fahrerseite hinter der Fußraumverkleidung.
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| Nummer | Ampere [A] | Beschreibung |
| 1 | 15 | Karosseriesteuergerät (BCM), Motorsteuergerät (ECM), Kraftstoffeinspritzdüsen, Steckdose, Türverriegelungssystem, Blinker und Warnleuchten, Innenbeleuchtung, Schiebedach |
| 2 | – | – |
| 3 | – | – |
| 4 | – | – |
| 5 | 15 | Steckdose (mittlere Konsole innen), Steckdose (mittlere Konsole hinten) |
| 6 | 10 | Multifunktionsschalter, integriertes Messgerät und Klimaanlagenverstärker, hinterer Bedienschalter, AV-Einheit, Satellitenradio-Tuner, Telefonadapter, Frontdisplay, CD-Wechsler, iPod-Adapter, Kamerasteuergerät, BOSE-Verstärker, DVD-Player, Videoverteilung, Heckdisplay, Karosseriesteuergerät (BCM), Smart Key-Modul, Kombiinstrument, Innenraumbeleuchtung |
| 7 | 15 | Zigarettenanzündersteckdose |
| 8 | 10 | Beheizter Spiegel |
| 9 | – | – |
| 10 | 15 | Lüftermotor |
| 11 | 15 | Lüftermotor |
| 12 | 10 | Intelligenter Tempomat (ICC) Bremsschalter, Spurhalteassistent (LDW) Warnschalter, Spurhalteassistent Kamera, Spurhalteassistent akustisches Warnsignal, integriertes Messgerät und Klimaanlagenverstärker, Datenverbindung, Getriebesperrrelais, Klimakompressor, AV-Einheit, Telefonadaptermodul, Smart Key-Modul, Automatischer Tempomat (ASCD) Bremsschalter, Kühlgebläse-Relais, Hecksonnenblenden-Gruppe, Hecksonnenblenden-Deaktivierungsrelais, automatischer Innenrückspiegel mit Abblendfunktion, Heckscheibenentfeuchter-Relais, adaptives Frontbeleuchtungssystem (AFS) Schalter, AFS-Steuergerät, Zielmotoren, Reifendruckwarnsystem-Steuergerät, Frontwischerrelais |
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| 13 | 10 | Airbag-Diagnosesensor-Einheit, Insassenklassifizierungssystem-Steuergerät |
| 14 | 10 | Kombiinstrument, Rückfahrlichtrelais, AV-Steuergerät, Kamerasteuergerät |
| 15 | 10 | Steuergerät für vordere Sicherheitsgurte bei Kollision |
| 16 | – | – |
| 17 | 15 | BOSE-Verstärker |
| 18 | 15 | BOSE-Verstärker |
| 19 | 10 | Integriertes Messgerät und Klimaanlagenverstärker, Datenverbindungsschnittstelle, automatischer Innenrückspiegel mit Abblendfunktion, Homelink Universal-Transceiver, Kompass, Regensensor |
| 20 | 10 | Bremslichtschalter, intelligenter Tempomat (ICC) Bremsstopprelais, Smart Key-Modul |
| 21 | 10 | Kombiinstrument, Karosseriesteuergerät (BCM), elektrische Fensterheber, Türverriegelungssystem, Steuergerät für automatische Motorpositionierung, elektrischer Sitz, Blinker und Warnleuchten, Innenraumbeleuchtung, Schiebedach |
| 22 | 10 | Schlüsselsockel, Startknopfschalter, Smart Key-Modul, Smart Key akustisches Warnsignal, Leistungsverteilungsmodul (PDU), |

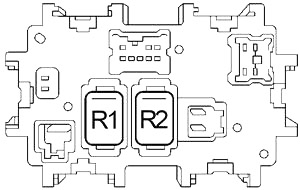

| R1 | Lüfter | |
| R2 | Zubehör | |
Über Infiniti M35 (2006-2010)
Der Infiniti M35, hergestellt zwischen 2006 und 2010, ist eine Luxuslimousine, die sich durch ihr elegantes Design und leistungsstarke Motoren auszeichnet. Dieses Modell ist mit einem 3,5-Liter-V6-Motor ausgestattet, der dynamische Leistung und eine sanfte Fahrt bietet. Der Innenraum des Fahrzeugs ist auf Komfort und moderne Technologien ausgelegt, einschließlich hochwertiger Materialien und fortschrittlicher Infotainment-Funktionen. Der Infiniti M35 bietet auch fortschrittliche Sicherheitsmerkmale, die den Schutz der Insassen erhöhen und zu einem allgemeinen Gefühl der Sicherheit auf den Straßen beitragen.
Sicherungsplan des Infiniti M35
Diese Seite zeigt den Sicherungsplan für das Modell Infiniti M35, der für die Identifizierung und Wartung der elektrischen Komponenten des Fahrzeugs entscheidend ist. Typischerweise befindet sich der Sicherungskasten im Motorraum und im Innenraum des Fahrzeugs, normalerweise unter dem Armaturenbrett. Die Diagramme auf dieser Seite zeigen die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Es ist wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden am elektrischen System zu vermeiden. Der Sicherungskasten ist für die ordnungsgemäße Funktion des Fahrzeugs und die Gewährleistung seiner elektrischen Sicherheit unerlässlich.
