Infiniti FX50 (2008-2017) – Sicherungskasten
Sicherungs- und Relaisplan – Infiniti FX50
Gilt für Fahrzeuge, die in den Jahren hergestellt wurden:
2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017.
Sicherungen im Fahrgastraum (J/B)
Der Sicherungskasten befindet sich unten auf der Fahrerseite, hinter der Fußraumverkleidung.
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| Nummer | Ampere [A] | Beschreibung |
| 1 | – | Nicht verwendet |
| 2 | 10 | Steuergerät für Insassenerkennungssystem, Diagnose-Airbagsensor-Einheit |
| 3 | 10 | Scheinwerfer, Ionisator, klimagesteuertes Sitzrelais, kombiniertes Messgerät und Klimaanlagenverstärker, Steuergerät für Reifendruckwarnung, CAN-Gateway, AV-Steuergerät, Abgas-/Fremdgeruchserkennungssensor, automatischer Abblendspiegel, ICC-Relais für Bremsstopp, ASCD-Bremslichtschalter, Bremslichtschalter, AFS-Steuergerät, Datenschnittstellenstecker, Warnsystemschalter, Spurverlassenswarnsummer, Spurkamera, Kompressor, Tel-Adaptermodul, Sitzheizungsrelais, Sitzheizungsschalter (Fahrer-/Beifahrerseite) |
| 4 | 10 | Kombiniertes Messgerät, Rückfahrlichtrelais, Umweltüberwachungs-Steuergerät, Sonar-Steuergerät |
| 5 | 20 15 |
Zubehörrelais |
| 6 | 10 | Am Schlüsselanschluss, Uhr, Datenschnittstellenstecker, Regensensor, intelligenter Schlüsselsummer, automatischer Abblendspiegel |
| 7 | 10 | ICC-Bremsstopprelais, Bremslichtschalter, Karosseriesteuergerät (BCM) |
| 8 | 20 | Bose (Audiosystem) |
| 9 | 10 | Am Schlüsselanschluss, Zündschalter |
| 10 | 10 | Karosseriesteuergerät (BCM), Steuergerät für automatische Motorpositionierung, Steuergerät für Gesamtbeleuchtung, Sitzspeicherschalter, Sitzsteuergerät |
| 11 | 10 | Kombiniertes Messgerät, kombiniertes Messgerät und Klimaanlagenverstärker, AWD-Steuergerät, CAN-Gateway, Steuergerät für vordere Sicherheitsgurte bei Aufprall (Fahrer-/Beifahrerseite) |
| 12 | – | Reserve |
| 13 | – | Reserve |
| 14 | – | Nicht verwendet |
| 15 | 10 | Spiegel |
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| 16 | 20 | Heckscheibenentfroster |
| 17 | 20 | Heckscheibenentfroster |
| 18 | 10 | E-SUS-Steuergerät |
| 19 | – | Nicht verwendet |
| 20 | 15 | Am vorderen Stromanschluss |
| 21 | 10 | Spiegel-Fernbedienungsschalter in der Tür, unifiziertes Messgerät und Klimaanlagenverstärker, Multifunktionsschalter, Steuergerät für Gesamtbeleuchtung, AV-Steuergerät, Steuergerät für Umweltmonitor, Telefonadaptermodul, Satellitenradio-Tuner |
| 22 | 20 15 |
Am Konsolenstromanschluss, hintere Stromsteckdose |
| 23 | 15 | Lüftermotor |
| 24 | 15 | Lüftermotor |
| 25 | – | Reserve |
| 26 | – | Reserve |
| R1 | Zündung | |
| R2 | Heckscheibenentfroster | |
| R3 | Zubehör | |
| R4 | Lüfter | |

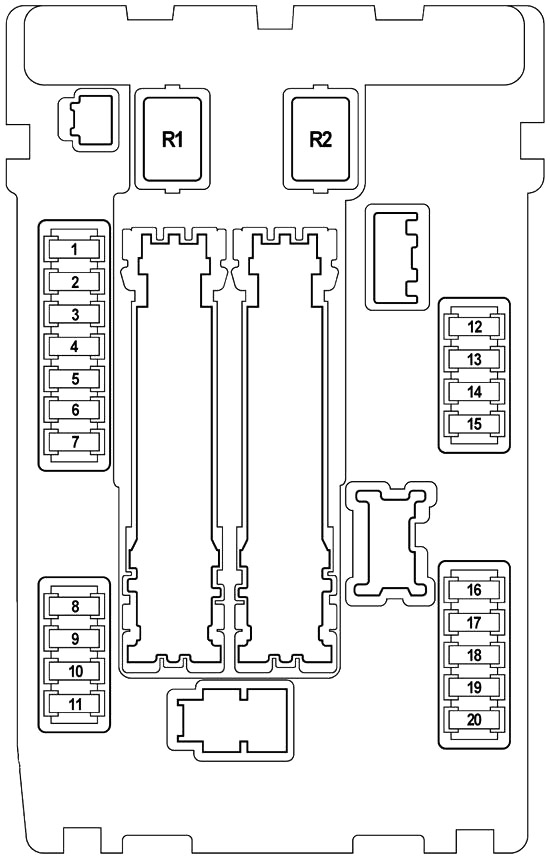

Sicherungen im Motorraum Nr. 1 (IPDM E/R)
In der Nähe der Batterie.
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| Nummer | Ampere [A] | Beschreibung |
| 1 | 15 | Kraftstoffpumpenrelais, Kraftstoffpumpensteuergerät, Kraftstofffüllstandssensorgruppe, Kraftstoffpumpe, Motorsteuergerät (ECM) |
| 2 | 10 | Kühlerlüfterrelais 2 |
| 3 | 10 | Getriebesteuergerät (TCM), Schneemodus-Schalter |
| 4 | 10 | Kraftstoffeinspritzdüsen, Motorsteuergerät (ECM), Karosseriesteuergerät (BCM), Steuergerät für Gesamtbeleuchtung |
| 5 | 10 | Integrierte ICC-Sensoreinheit, Gaspedalaktuator, ABS-Aktuator und elektrische Einheit (Steuergerät), Lenkwinkelsensor, Neigungswinkelsensor 1 Seite G, AWD-Steuergerät, Lenkassistenz-Steuergerät, RAS-Steuergerät, ICC-Warnsignal, Bremsassistenzsteuerungseinheit |
| 6 | 15 | Beheizter Sauerstoffsensor 2 (Bank 2/Bank 1), Luft-Kraftstoff-Verhältnis (A/F) Sensor 1 (Bank 1/Bank 2) |
| 7 | 10 | Kombinationsschalter |
| 8 | 10 | Lenkverriegelungsrelais |
| 9 | 10 | Klimaanlagenrelais, Kompressor |
| 10 | 15 | Motorsteuergerät (ECM), ECM-Relais, Kondensator, Magnetventil zur Steuerung der Einlassventilsteuerung, Magnetventil zur Steuerung der Auslassventilsteuerung, EVAP-Tankentlüftungsventil, Zündspulen, Magnetventil zur Steuerung des EVAP-Tankvolumens, Luftmassenstromsensoren, VVEL-Steuermodul |
| 11 | 15 | Drosselklappenmotorrelais, Motorsteuergerät (ECM) |
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| 12 | 10 | Rücklicht |
| 13 | 10 | Frontlicht, Kennzeichenbeleuchtung, Handschuhfachbeleuchtung, Steuergerät für Gesamtbeleuchtung, vordere Steckdose, ATT-Getriebeschalter, AV-Steuergerät |
| 14 | 10 | Linkes Licht (Fernlicht) |
| 15 | 10 | Rechtes Licht (Fernlicht) |
| 16 | 15 | Linkes Licht (Abblendlicht) |
| 17 | 15 | Rechtes Licht (Abblendlicht) |
| 18 | 10 15 |
Relais für Nebelscheinwerfer |
| 19 | – | Nicht verwendet |
| 20 | 30 | Relais für vordere Scheibenwischer |
| R1 | Nicht verwendet | |
| R2 | Anlassermotorsteuerung | |

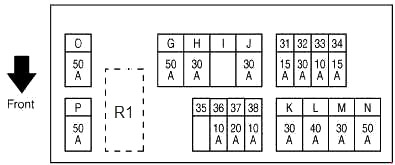

Sicherungen im Motorraum Nr. 2 (E12)
In der Nähe der Batterie.
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| Nummer | Ampere [A] | Beschreibung |
| 31 | 15 | Hupenrelais Nr. 1, Lichtmaschine |
| 32 | 30 | Optionaler Anschluss |
| 33 | 10 | AWD-Steuergerät, Bremsassistenz-Steuergerät |
| 34 | 15 | Frontdisplay, AV-Steuergerät, Umweltüberwachungs-Steuergerät, Subwoofer, Satellitenradio-Tuner, Telefonadapter |
| 35 | 15 | Heckklappen-Steuergerät |
| 36 | 10 | Getriebesteuergerät (TCM) |
| 37 | 20 | RAS-Motorrelais |
| 38 | 10 | Hupenrelais Nr. 2 |
| G | 50 | VVEL-Aktuatormotorrelais |
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| H | 30 | Sicherungskasten J/B IPDM E/R |
| I | – | Nicht verwendet |
| J | 30 | Steuergerät für vorderen Sicherheitsgurt bei Kollision (Fahrerseite) |
| K | 30 | Steuergerät für vorderen Sicherheitsgurt bei Kollision (Beifahrerseite) |
| L | 40 | Karosseriesteuergerät (BCM), automatische Lenkpositionierung, Fahrersitzsteuergerät, Lendenwirbelstützschalter, Seitenstützmodul, elektrischer Sitzschalter |
| M | 30 | ABS-Aktuator und elektronische Einheit |
| N | 50 | ABS-Aktuator und elektronische Einheit |
| O | 50 | Kühlerlüfterrelais 1 |
| P | 50 | Sicherungskasten E213 – Sicherung Nr.: Q (Automatisches Heckklappen-Steuergerät), 61 (Gaspedalaktuator), 62 (klimagesteuertes Sitzrelais), 63 (klimagesteuertes Sitzrelais, Sitzheizungsrelais) |
| R1 | Hupenrelais 1 | |
Sicherungen im Motorraum Nr. 3 (E212; Motor VK)
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| R | – | Nicht verwendet |
| S | 50 | Kühlerlüfterrelais 2 |
| R1 | Kühlerlüfterrelais 2 | |

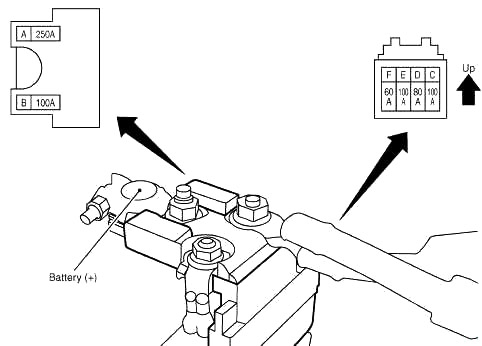

Sicherungskasten am Pluspol der Batterie (Sicherungskasten)
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| A | 250 | Anlasser |
| Lichtmaschine | ||
| Sicherung Nr.: C. D, E | ||
| B | 100 | Sicherung Nr.: O (Kühlerlüfterrelais 1), S (Kühlerlüfterrelais 2) |
| C | 100 | Sicherung und Sicherungspatrone |
| D | 80 | Sicherungskasten J/B (Sicherung Nr.: 5, 6, 7, 8, 9, 10, 11) |
| Für Zubehörstromversorgung | ||
| Für Zündstromversorgung | ||
| E | 100 | IPDM E/R (Sicherung Nr.: 10, 11) |
| Für Zündstromversorgung | ||
| F | 60 | IPDM E/R (Sicherung Nr.: 18 (Relais für Nebelscheinwerfer); Relais für Fernlicht, Relais für Abblendlicht, Relais für Rücklichter) |
| Für Zündstromversorgung |
