Infiniti G35 (2002-2015) – Sicherungskasten
In diesem Artikel finden Sie Diagramme des Sicherungskastens des Infiniti G35 (2002–2015), Informationen zur Position der Sicherungspaneele im Fahrzeug und die Zuordnung jeder Sicherung (Sicherungsbelegung).
Sicherungs- und Relaiskasten-Diagramm – Infiniti G35
Gilt für Fahrzeuge, die in den Jahren hergestellt wurden:

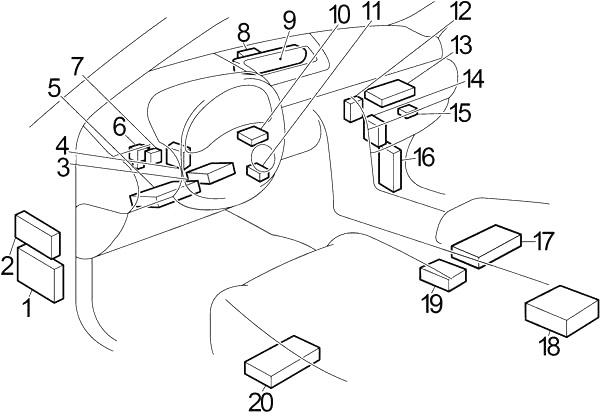

Kabine
- Karosseriesteuergerät (BCM)
- Sicherungskasten
- 2005-2007: Steuergerät für automatische Traktionspositionierung
- Allradantrieb (AWD) Steuergerät
- 2002-2004: VDC/TCS/ABS Steuergerät
- Beheiztes Sitzrelais
- Stromkreisunterbrecher
- GPS-Antenne
- Display und Klimaanlagenverstärker
- Diebstahlschutzantennenverstärker (NATS)
- 2006-2007: Lenkverriegelungseinheit
- 2006-2007: Smart Key Einheit
- Navi-Steuergerät
- Motorsteuergerät (ECM)
- 2005-2007: Empfänger für schlüssellosen Zugang
- 2002-2004: Getriebesteuergerät (TCM)
2005-2007: VDC/TCS/ABS Steuergerät - Coupé: Sitzsteuergerät (Beifahrerseite)
- Airbag-Diagnosesensoreinheit
- Neigungs-/Seiten-G-Sensor
- Sitzsteuergerät (Fahrerseite)

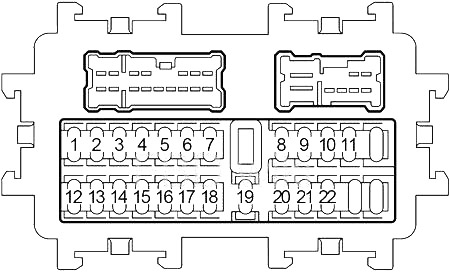

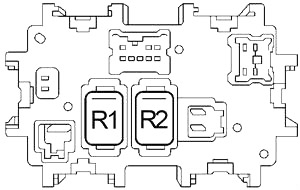

Sicherungsbelegung im Innenraum
Das Sicherungspanel befindet sich unten auf der Fahrerseite hinter der Fußraumverkleidung.
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| Nummer | Ampere [A] | Beschreibung |
| 1 | 10 | Kraftstoffeinspritzdüsen, Karosseriesteuergerät (BCM): (elektrisches Fenster, Schiebedach, schlüsselloses Zugangssystem, Smart Key System, Nissan Anti Theft System (NATS) Antennenverstärker, Telefon, Warnsignal), Motorsteuergerät (ECM), Kombischalter, Scheinwerfer, Tagfahrlichtsystem, automatisches Beleuchtungssystem, Blinker und Warnblinker, Innenraumbeleuchtung, Kartenlicht, Make-up-Spiegelbeleuchtung, Kofferraumbeleuchtung, Zündschlossbeleuchtung, Einstiegsleuchten, Kofferraumlichtschalter, Fahrer-/Beifahrertürschalter, Türverriegelungs- und Entriegelungsschalter, Türschlüsselschalter, Steuergerät für automatische Traktionspositionierung, Neigungs- und Teleskopsystem |
| 2 | – | – |
| 3 | – | – |
| 4 | – | – |
| 5 | 15 | Stromversorgung |
| 6 | 10 | Audioeinheit, Display und Klimaanlagenverstärker, Satellitenradio-Tuner, Navi-Steuergerät, Kombiinstrument, Navi-Schalter, Display-Einheit, Auf- und Ab-Einheit (Display), TEL-Adapter-Einheit, Karosseriesteuergerät (BCM), Smart Key Einheit, Diebstahlwarnsystem, Türspiegel-Fernbedienungsschalter, Kombischalter, Scheinwerfer, Tagfahrlichtsystem, automatisches Beleuchtungssystem, Blinker und Warnblinker, Steuergerät für automatische Traktionspositionierung, Neigungs- und Teleskopsystem |
| 7 | 15 | Zigarettenanzünder |
| 8 | 10 | Außenspiegel-Entfeuchter |
| 9 | 10 | Fahrersitz-Steuergerät, Tagfahrlichtsystem |
| 10 | 15 | Lüftermotor |
| 11 | 15 | Lüftermotor |
| 12 | 10 | Klimaanlagenkompressor (ECV), Display und Klimaanlagenverstärker, Klimaanlagen- und Audio-Controller, Navi-Steuergerät, Auf- und Ab-Einheit (Display), TEL-Adapter-Einheit, Motorsteuergerät (ECM), Smart Key Einheit, Kompass, ASCD-Automatikbremsschalter, ASCD-Automatikkupplungsschalter (M/T), Heckscheibenentfeuchterrelais, Sitzheizungsrelais, Getriebesperrrelais |
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| 13 | 10 | Airbag-Diagnosesensor, Steuergerät für die Insassenklassifizierung |
| 14 | 10 | Kombiinstrument, automatischer Abblend-Innenspiegel |
| 15 | 15 | 2002-2004: Luft-Kraftstoff-Verhältnis-Sensoren, beheizte Sauerstoffsensoren |
| 16 | – | – |
| 17 | 15 | Limousine (2002-2003): Tieftöner |
| 18 | 10 | 2005-2007: Karosseriesteuergerät (BCM): (elektrisches Fenster, elektrische Verriegelung, Schiebedach, Diebstahlwarnsystem, elektrischer Sitz, Telefon, schlüsselloses Zugangssystem, Smart Key System, Kofferraumentriegelung, Nissan Anti Theft System (NATS) Antennenverstärker, Warnsignal), Kombischalter, Scheinwerfer, Tagfahrlichtsystem, automatisches Beleuchtungssystem, Blinker und Warnblinker, Innenbeleuchtung, Kartenleuchten, Make-up-Spiegelbeleuchtung, Kofferraumbeleuchtung, Zündschlossbeleuchtung, Einstiegsleuchten, Kofferraumlichtschalter, Fahrer-/Beifahrertürschalter, Türverriegelungs- und Entriegelungsschalter, Türschlüsselschalter, Steuergerät für automatische Traktionspositionierung, Fahrersitz-Steuergerät, Sitzspeicherschalter, Leistungsrelais, Neigungs- und Teleskopsystem, Getriebesperrrelais |
| 19 | 10 | Kombiinstrument, Display und Klimaanlagenverstärker, Smart Key Warnsummer, automatischer Abblend-Innenspiegel |
| 20 | 10 | Bremslichtschalter, VDC/TCS/ABS Steuergerät, Smart Key Einheit, Motorsteuergerät (ECM), Aktives Hinterradlenkungssteuergerät (RAS) |
| 21 | 10 | Schlüsselschalter, Karosseriesteuergerät (BCM) |
| 22 | 10 | Limousine (2004-2006): Allradantrieb (AWD) Steuergerät |
| R1 | Lüfter | |
| R2 | Zubehör | |

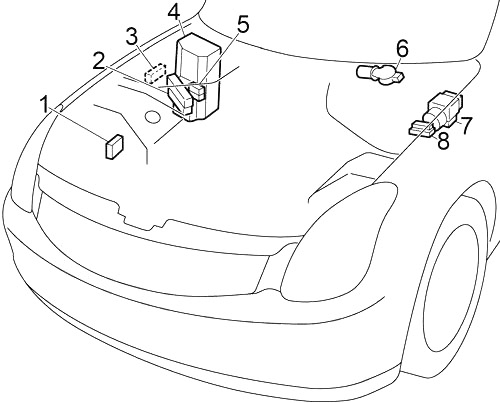

Motorraum
- Tagfahrlicht-Steuergerät
- Sicherungskasten Nr. 1
- Relais-Sicherungskasten
- Sicherungskasten Nr. 2
- Sicherungsblock
- Scheibenwischermotor vorne
- VDC-Aktuator
- VDC-Relais-Sicherungskasten

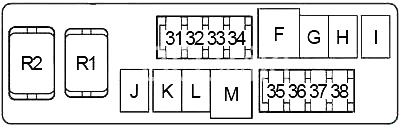

Motorraum-Sicherungskasten 1
In der Nähe der Batterie.
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| 31 | 20 | Coupé (2006-2007): Aktives Hinterradlenkungsrelais (RAS), Aktives Hinterradlenkungssteuergerät (RAS) |
| 32 | 10 | 2005-2007: Getriebesteuergerät (TCM) |
| 33 | 15 | 2005-2007: Smart Key Modul, Schlüsselschalter und Zündschalter, Karosseriesteuergerät (BCM), Lenkverriegelungsmodul |
| 34 | 15 | Motorsteuergerät (ECM), Datenverbindungsstecker |
| 35 | 15 | Hupenrelais |
| 36 | 10 | Lichtmaschine |
| 37 | 15 | Audioeinheit, BOSE-Verstärker, Satellitenradio-Tuner, Navi-Steuergerät, Display, TEL-Adapter |
| 38 | 10 | Sitzheizungsrelais |
| F | 50 | Karosseriesteuergerät (BCM): (elektrisches Fenster, elektrische Verriegelung, Schiebedach, elektrischer Sitz, Diebstahlwarnsystem, Steuergerät für automatische Traktionspositionierung, Telefon, Warnsignal, schlüsselloses Zugangssystem, Smart Key System, Kofferraumentriegelung, Nissan Anti Theft System (NATS) Antennenverstärker), Kombischalter, Scheinwerfer, Tagfahrlichtsystem, automatisches Beleuchtungssystem, Blinker und Warnblinker, Innenbeleuchtung, Kartenleuchten, Make-up-Spiegelbeleuchtung, Kofferraumbeleuchtung, Zündschlossbeleuchtung, Einstiegsleuchten, Kofferraumlichtschalter, Fahrer-/Beifahrertürschalter, Türverriegelungs- und Entriegelungsschalter, Türschlüsselschalter, Neigungs- und Teleskopsystem |
| G | – | – |
| H | 40 | Kühlerventilatorrelais Nr. 1, Kühlerventilatorrelais Nr. 3 |
| I | 40 | Kühlerventilatorrelais Nr. 1, Kühlerventilatorrelais Nr. 3 |
| J | 50 | VDC/TCS/ABS Motorrelais |
| K | 30 | VDC/TCS/ABS Magnetventilrelais |
| L | – | – |
| M | 40 | Zündschalter, Anlasserrelais |
| R1 | Ersatzlampe | |
| R2 | Hupe | |
Motorraum-Sicherungskasten 2
Bei der Batterie.

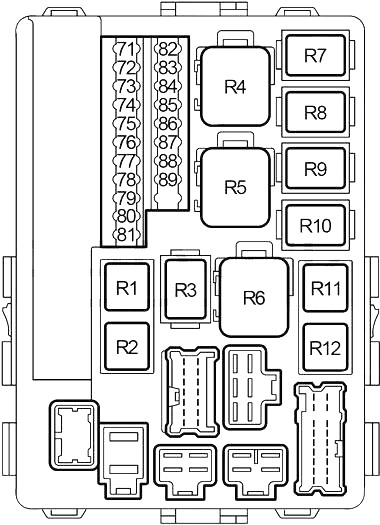

Diagramm (Typ 1, 2002-2004)
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| Nummer | Ampere [A] | Beschreibung |
| 71 | 10 | Rückfahrlichtrelais (A/T), Getriebesteuergerät (TCM (A/T)), Rückfahrlichtschalter (M/T), Navi-Steuergerät, Startsystem |
| 72 | 15 | Nebelscheinwerfer-Relais vorne |
| 73 | 15 | Zündrelais, IPDM-Prozessor |
| 74 | 20 | Scheibenwischerrelais vorne |
| 75 | 10 | Rücklichtrelais (vordere/hintere Seitenleuchten, Parkleuchten, Rückleuchten, Kennzeichenbeleuchtung, Kombiinstrument, Beleuchtung: (Navigationsschalter, Navigationssteuergerät, Display und Klimaanlagenverstärker, Klimaanlagen- und Audio-Controller, Audioeinheit, VDC-Mikrofonschalter, Automatikgetriebe, Notschalter, Aschenbecher, Zigarettenanzündersteckdose, Sitzheizungsschalter, Lenkrad-Audio-Steuerungsschalter, ASCD-Schalter, Kofferraumentriegelungsschalter, Beleuchtungssteuerungsschalter, Handschuhfach-Oberlampe, Handschuhfachlampe), IPDM-Prozessor |
| 76 | 15 | Drosselklappenmotorrelais |
| 77 | 20 | Heckscheibenentfeuchterrelais |
| 78 | 20 | Heckscheibenentfeuchterrelais |
| 79 | 10 | Klimaanlagenrelais |
| 80 | 10 | Scheibenwischerrelais vorne, Scheibenwischerrelais vorne hoch, IPDM-Prozessor |
| 81 | 15 | Kraftstoffpumpenrelais |
| 82 | 15 | Motorsteuergerät (ECM) Relais (Zündspulen, Kondensator, Magnetventil zur Steuerung der Einlassventilsteuerung, Magnetbremse zur Steuerung der Auslassventilsteuerung, Luftmassenmesser, Kurbelwellenpositionssensor, Nockenwellenpositionssensor, Magnetventil zur Steuerung des EVAP-Tankentlüftungsvolumens, EVAP-Tankentlüftungsventil, Positionssensor zur Steuerung der Auslassventilsteuerung) |
| 83 | 15 | Rechter Scheinwerfer (Abblendlicht) |
| 84 | 15 | Linker Scheinwerfer (Abblendlicht) |
| 85 | 10 | Linker Scheinwerfer (Fernlicht) |
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| 86 | 10 | Rechter Scheinwerfer (Fernlicht) |
| 87 | 10 | Scheibenwaschpumpe vorne, Kombischalter |
| 88 | 10 | VDC/TCS/ABS Steuergerät, Tagfahrlichtsystem |
| 89 | 10 | Datenverbindungsstecker, Kupplungssperrschalter, Anlasserrelais |
| R1 | Kraftstoffpumpe | |
| R2 | Klimaanlage | |
| R3 | Zündung | |
| R4 | Kühlerventilator (Nr. 3) | |
| R5 | Kühlerventilator (Nr. 2) | |
| R6 | Kühlerventilator (Nr. 1) | |
| R7 | Scheinwerfer (Abblendlicht) | |
| R8 | Scheinwerfer (Fernlicht) | |
| R9 | Nebelscheinwerfer vorne | |
| R10 | Anlasser | |
| R11 | Drosselklappenmotor | |
| R12 | Motorsteuergerät (ECM) | |

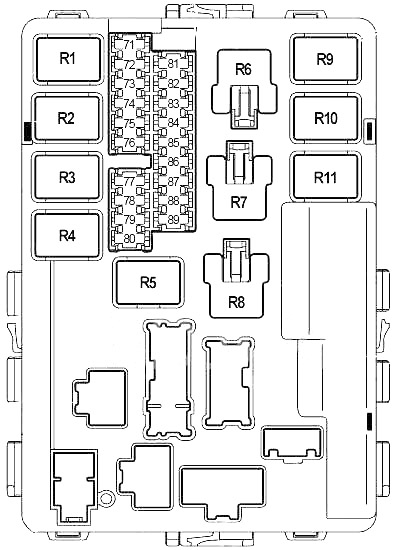

Diagramm (Typ 2, 2005-2007)
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| Nummer | Ampere [A] | Beschreibung |
| 71 | 10 | Relais Rückleuchten (Positionsleuchten vorne/hinten seitlich, Parkleuchten, Rückleuchten, Kennzeichenbeleuchtung, Kombiinstrument, Beleuchtung: (Navigationsschalter, Navigationssteuergerät, Display und Klimaautomatikverstärker, Klima- und Audiosteuerung, Audioeinheit, VDC-Mikrofonschalter, Automatikgetriebe, Notschalter, Aschenbecher, Zigarettenanzünderbuchse, Sitzheizungsschalter, Lenkrad-Audiobedienungsschalter, ASCD-Steuerungsschalter, Kofferraumöffnungsschalter, Beleuchtungssteuerungsschalter, obere Handschuhfachlampe, Handschuhfachlampe), IPDM-Prozessor |
| 72 | 10 | Scheinwerfer rechts (Fernlicht) |
| 73 | 20 | Relais Frontscheibenwischer |
| 30 | Coupé (2007): Relais Frontscheibenwischer | |
| 74 | 10 | Scheinwerfer links (Fernlicht) |
| 75 | 20 | Relais Heckscheibenentfeuchter |
| 76 | 15 | Scheinwerfer rechts (Positionsleuchten) |
| 77 | 15 | Relais Motorsteuergerät (ECM) (Zündspulen, Kondensator, Magnetventil zur Steuerung der Einlassventilsteuerung, Magnetbremse zur Steuerung der Auslassventilsteuerung, Luftmassenmesser, Kurbelwellenpositionssensor, Nockenwellenpositionssensor, Magnetventil zur Steuerung des EVAP-Tankentlüftungsvolumens, EVAP-Tankentlüftungsventil, Positionssensor zur Steuerung der Auslassventilsteuerung, Nissan Anti-Diebstahl System (NATS), Antennenverstärker |
| 78 | 15 | Zündrelais, IPDM-Prozessor |
| 79 | 10 | Klimaanlagenrelais |
| 80 | 20 | Relais Heckscheibenentfeuchter |
| 81 | 15 | Kraftstoffpumpenrelais |
| 82 | 10 | VDC/TCS/ABS-Steuergerät, RAS-Steuergerät (Rear Active Steering) |
| 83 | 10 | Rückfahrlichtrelais (A/T), Getriebesteuergerät (TCM (A/T)), Rückfahrlichtschalter (M/T), Navi-Steuergerät |
| 84 | 10 | Frontscheibenwaschpumpe, Kombischalter |
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| 85 | 15 | Luft-Kraftstoff-Verhältnis-Sensoren, beheizte Lambdasonden |
| 86 | 15 | Linker Scheinwerfer (Positionsbeleuchtung) |
| 87 | 15 | Relais Drosselklappenstellmotor |
| 88 | 15 | Relais Nebelscheinwerfer vorne |
| 89 | 10 | Datenverbindungsstecker, Kupplungssperrschalter, Anlasserrelais |
| R1 | Motorsteuergerät (ECM) | |
| R2 | Scheinwerfer (Fernlicht) | |
| R3 | Scheinwerfer (Positionsbeleuchtung) | |
| R4 | Anlasser | |
| R5 | Zündung | |
| R6 | Kühlerlüfter (Nr. 3) | |
| R7 | Kühlerlüfter (Nr. 1) | |
| R8 | Kühlerlüfter (Nr. 2) | |
| R9 | Drosselklappenstellmotor | |
| R10 | Kraftstoffpumpe | |
| R11 | Nebelscheinwerfer vorne | |
Sicherungskasten Relais Motorraum
| Nummer | Relais |
|---|---|
| R1 | Tagfahrlicht (Nr. 1) |
| R2 | Entriegelung Beifahrerseite |
| R3 | Tagfahrlicht (Nr. 2) |

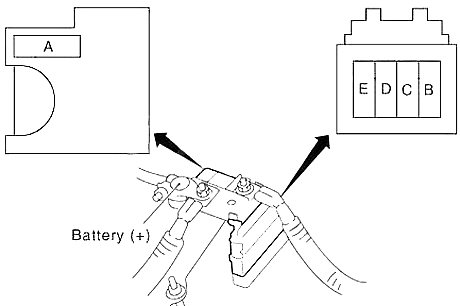

Sicherungsblock
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| A | 120 | Sicherung: „B“, „C“ |
| B | 100 | Sicherung: „31“, „32“, „33“, „34“, „35“, „36“, „37“, „38“, „F“, „H“, „I“, „J“, „K“, „M“ |
| C | 80 | 2002-2004: Fernlichtrelais (Sicherungen: „85“, „86“), Abblendlichtrelais (Sicherungen: „83“, „84“), Sicherungen: „72“, „74“, „75“, „76“, „77“, „79“ |
| 2005-2007: Fernlichtrelais (Sicherungen: „72“, „74“), Abblendlichtrelais (Sicherungen: „76“, „86“), Sicherungen: „71“, „73“, „75“, „87“, „88“ | ||
| D | 60 | Zubehörrelais (Sicherungen: „5“, „6“, „7“), Lüfterrelais (Sicherungen: „10“, „11“), Sicherungen: „18“, „19“, „20“, „21“, „22“ |
| E | 80 | Zündrelais (Sicherungen: „71“, „80“, „81“, „87“, „88“, „89“), Sicherungen: „73“, „78“, „82“ |
Sicherungs- und Relaisplan – Infiniti G35
Gilt für Fahrzeuge, die in den Jahren hergestellt wurden:
2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015.
Sicherungen im Innenraum
Der Sicherungskasten befindet sich unten auf der Fahrerseite hinter der Fußraumverkleidung.
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| Nummer | Ampere [A] | Beschreibung |
| 1 | 10 | Steuergerät für vordere Sicherheitsgurte bei Kollision |
| 2 | 10 | Diagnosesensor-Airbag-Steuergerät, Insassenklassifizierungssystem-Steuergerät |
| 3 | 10 | Scheinwerfereinstellmotor rechts/links, Kamerasteuergerät, Getriebesperrrelais, ASCD-Automatikbremsschalter, ICC-Intelligent-Tempomat-Bremsschalter, AFS-Adaptives-Frontbeleuchtungssystem-Steuergerät, AFS-Schalter, Datenverbindungskonnektor, Kombiinstrument- und Klimaanlagenverstärker, Sitzheizungsrelais, AV-Steuergerät, 4WAS-Vorderes-Aktivlenkungssystem-Steuergerät, Sonar-Steuergerät, Ionisator, Rauch-/Außengeruchssensor, Klimatisierter-Sitz-Relais |
| 4 | 10 | Kombiinstrument, Warnblinkrelais (Automatikgetriebe), Warnblinkschalter (Schaltgetriebe) |
| 5 | 15 | BOSE-Verstärker |
| 6 | 10 | Schlüsselanschluss, Intelligenter Schlüssel-Akustiksignalgeber, Datenverbindungskonnektor, Kombiinstrument-Klimaanlagenverstärker, Uhr, Automatischer Innenrückspiegel mit Abblendfunktion, Licht- und Regensensor, Dach-Akustiksignalgeber |
| 7 | 10 | Bremslichtschalter, Karosseriesteuergerät (BCM), Intelligentes Tempomat-Bremsstopprelais |
| 8 | 15 | BOSE-Verstärker |
| 9 | 10 | Schlüsselloch, Startknopfschalter, Kupplungssperrschalter (Schaltgetriebe) |
| 10 | 10 | Karosseriesteuergerät (BCM), Sitzspeicherschalter, Automatisches Motorpositionierungssteuergerät, Fahrersitzsteuerung |
| 11 | 10 | Kombiinstrument, Kombiinstrument-Klimaanlagenverstärker, AWD-Steuergerät |
| 12 | – | – |
| 13 | 10 | Beheizter Spiegel |
| 14 | 20 | Heckscheibenheizung |
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| 20 | Cabriolet: Steuergerät für das versenkbare Hardtop | |
| 15 | 20 | Heckscheibenheizung |
| 20 | Cabriolet: Steuergerät für das versenkbare Hardtop | |
| 16 | – | – |
| 17 | – | – |
| 18 | 15 | 2006-2011: Zigarettenanzünder |
| 19 | 10 | Kombiinstrument, Kombiinstrument und Klimaanlagenverstärker, Display, Multifunktionsschalter, AV-Steuergerät, Karosseriesteuergerät (BCM), Tel-Adapter, Kamerasteuergerät, Außenspiegel-Fernbedienungsschalter, Satellitenradio-Tuner, CD-Wechsler, Sonar-Steuergerät, Sonar-Deaktivierungsschalter |
| 20 | 15 | 2006-2009: Konsolensteckdose |
| 20 | 2010-2013: Zigarettenanzünder, Konsolensteckdose | |
| 21 | 15 | Gebläsemotor |
| 22 | 15 | Gebläsemotor |
| R1 | Zündung | |
| R2 | Heckscheibenheizung | |
| R3 | Zubehör | |
| R4 | Frontlüfter | |
Sicherungen im Motorraum 1
In der Nähe der Batterie.
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| Nummer | Ampere [A] | Beschreibung |
| 41 | 15 | Kraftstoffpumpenrelais |
| 42 | 10 | Kühlerlüfterrelais |
| 43 | 10 | Getriebesteuergerät (TCM), Schneemodus-Schalter, Park-/Neutralstellungsschalter |
| 44 | 10 | Einspritzdüsen, Motorsteuergerät (ECM), Karosseriesteuergerät (BCM) |
| 45 | 10 | ABS, Integriertes intelligentes Tempomat-Sensor-Modul (ICC), Lenkwinkelsensor, Neigungs-/G-Sensor seitlich, Lenkunterstützungssteuergerät, AWD-Steuergerät, 4WAS-Hauptsteuergerät (Aktives Allradlenksystem) |
| 46 | 15 | Luft-Kraftstoff-Verhältnis-Sensoren, beheizte Lambdasonden |
| 47 | 10 | Scheibenwaschpumpe |
| 48 | 10 | 2006-2011: Lenkungsverriegelungsrelais |
| 10 | 2014-2015 (Q40): Klimaanlagenrelais | |
| 49 | 10 | 2006-2013: Klimaanlagenrelais |
| 15 | 2014-2015 (Q40): Motorsteuergerät (ECM), ECM-Relais (Zündspulen, Kondensator, Magnetventil zur Steuerung der Einlassventilsteuerung, Motorsteuergerät, Luftmassenmesser, Magnetventil zur Steuerung des EVAP-Tank-Ansaugvolumens, EVAP-Tank-Entlüftungsventilsteuerung), VVEL-Steuergerät (Variable Ventilsteuerung und Hub) | |
| 50 | 15 | 2006-2013: Motorsteuergerät (ECM), ECM-Relais (Zündspulen, Kondensator, Magnetventil zur Steuerung der Einlassventilsteuerung, Magnetfreigabe zur Steuerung der Auslassventilsteuerung, Motorsteuergerät, Luftmassenmesser, Magnetventil zur Steuerung des EVAP-Tank-Ansaugvolumens, EVAP-Tank-Entlüftungsventil), VVEL-Steuergerät (Variable Ventilsteuerung und Hub) |
| 15 | 2014-2015 (Q40): Drosselklappenmotorrelais | |
| 51 | 15 | 2006-2013: Drosselklappenmotorrelais |
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| 52 | 10 | 2006-2013: Scheinwerfer vorne kombiniert |
| 10 | 2014-2015 (Q40): Rücklicht kombiniert, Kennzeichenleuchte, Leseleuchte, VDC-Schalter, Kofferraumöffnungsschalter, Kombischalter (Spiralkabel), Uhr, Multifunktionsschalter, AV-Steuergerät, Handschuhfachleuchte, A/T-Getriebeschalter, Sitzheizungsschalter (Fahrer-/Beifahrerseite), Schneefahrmodus-Schalter, Außenspiegel-Fernbedienungsschalter | |
| 53 | 10 | 2006-2013: Rücklicht kombiniert, Kennzeichenleuchte, Leseleuchte, VDC-Schalter, Kofferraumöffnungsschalter, AFS-Adaptives-Frontbeleuchtungssystem-Schalter, Kombischalter (Spiralkabel), Uhr, Multifunktionsschalter, AV-Steuergerät, Handschuhfachleuchte, Zigarettenanzündersteckdose, A/T-Getriebeschalter, Sitzheizungsschalter (Fahrer-/Beifahrerseite), Schneefahrmodus-Schalter, Außenspiegel-Fernbedienungsschalter, Sonar-Deaktivierungsschalter, Dachöffnungs-/Schließschalter, Klimatisierter-Sitz-Schalter |
| 10 | 2014-2015 (Q40): Scheinwerfer links (Abblendlicht) | |
| 54 | 10 | 2006-2013: Scheinwerfer links (Abblendlicht) |
| 10 | 2014-2015 (Q40): Scheinwerfer rechts (Abblendlicht) | |
| 55 | 10 | 2006-2013: Scheinwerfer rechts (Abblendlicht) |
| 15 | 2014-2015 (Q40): Scheinwerfer links (Tagfahrlicht) | |
| 56 | 15 | 2006-2013: Scheinwerfer links (Tagfahrlicht) |
| 15 | 2014-2015 (Q40): Scheinwerfer rechts (Tagfahrlicht) | |
| 57 | 15 | 2006-2013: Scheinwerfer rechts (Tagfahrlicht) |
| 15 | 2014-2015 (Q40): Nebelscheinwerferrelais vorne | |
| 58 | 15 | 2006-2013: Nebelscheinwerferrelais vorne |
| 59 | 10 | 2011-2013: Tagfahrlichtrelais |
| 30 | 2014-2015 (Q40): Frontscheibenwischerrelais | |
| 60 | 30 | 2006-2013: Frontscheibenwischerrelais |
Sicherungen im Motorraum 2
In der Nähe der Batterie.
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| Nummer | Ampere [A] | Beschreibung |
| 31 | 15 | Hupenrelais 1 |
| 32 | 10 | Lichtmaschine |
| 33 | 10 | AWD-Steuergerät |
| 34 | 15 | Audio, AV-Steuergerät, Subwoofer, Kamerasteuergerät, Telefonadapter, Satellitenradio-Tuner, CD-Wechsler |
| 35 | 15 | Sitzheizungsrelais, Klimatisierter-Sitz-Relais (Cabriolet) |
| 36 | 10 | Getriebesteuergerät (TCM) |
| 37 | 20 | 2006-2010: 4WAS-Hinterer-Aktivlenkungssystem-Motorrelais |
| 15 | Cabriolet: Klimatisierter-Sitz-Relais | |
| 38 | 10 | Hupenrelais 2 |
| F | 50 | Kühlerlüfterrelais |
| G | 30 | Steuergerät für vordere Sicherheitsgurte bei Kollision |
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| H | 30 | Anlasserrelais (Sicherungen: „2“, „3“, „4“) |
| I | 40 | 2006-2010: 4WAS-Vorderes-Aktivlenkungssystem-Steuergerät |
| 50 | Cabrio: Hydraulikeinheit | |
| J | – | – |
| K | 40 | Karosseriesteuergerät (BCM), Automatikschalter (Positionierungssteuergerät, Steckdose) |
| L | 30 | ABS |
| M | 50 | ABS |
| N | 50 | VVEL-Motorrelais (Aktiver variabler Ventilsteuerungs- und Hubaktuator) |
| O | 30 | Cabriolet: Ablagefachmodul, Steuergerät für das versenkbare Hardtop, Steuergerät für die Kofferraumverriegelung |
| R1 | Hupe 1 | |
| R2 | Getriebesperre | |
Sicherungsanschlussblock
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| A | 140 | Generator, Sicherung: „B“, „C“ |
| B | 100 | Sicherung: „F“, „H“, „I“, „K“, „L“, „M“, „31“, „32“, „33“, „34“, „35“, „36“, „37“, „38“ |
| C | 80 | Anlasserrelais (Sicherungen: „41“, „42“, „43“, „44“, „45“, „46“, „47“), Sicherungen: „48“, „50“, „51“ |
| D | 60 | Fernlichtrelais (Sicherungen: „54“, „55“), Abblendlichtrelais (Sicherungen: „56“, „57“), Rücklichtrelais (Sicherungen: „52“, „53“), Sicherung: „58“ |
| E | 80 | Zubehörrelais (Sicherungen: „18“, „19“, „20“), Heckscheibenheizungsrelais (Sicherungen: „13“, „14“, „15“), Lüfterrelais (Sicherungen: „21“, „22“), Sicherungen: „5“, „6“, „7“, „9“, „10“, „11“ |
Über den Infiniti G35 (2002-2015)
Der Infiniti G35, produziert von 2002 bis 2015, ist ein beliebtes Mittelklassemodell, das eine Kombination aus Luxus und Leistung bietet. Dieses Modell ist bekannt für sein elegantes Design und seine zuverlässigen Fahreigenschaften. Der G35 war als Limousine und Coupé erhältlich, wobei beide Versionen die gleichen grundlegenden Merkmale teilten. Unter der Haube befanden sich verschiedene Motoren, am häufigsten jedoch ein 3,5-Liter-V6-Motor, der ausreichend Leistung für dynamisches Fahren lieferte. Dank seines sportlichen Fahrwerks und der präzisen Lenkung wurde der Infiniti G35 bei Fahrern beliebt, die eine Verbindung aus Komfort und sportlichem Fahrerlebnis suchen.
Sicherungsplan des Infiniti G35
Diese Seite zeigt den Sicherungsplan für das Modell Infiniti G35, der für die Identifizierung und den Austausch von Sicherungen unerlässlich ist. Der Sicherungskasten befindet sich in diesem Auto typischerweise unter dem Armaturenbrett auf der Fahrerseite und im Motorraum. Die Diagramme auf dieser Seite zeigen die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Es ist wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden an den elektrischen Systemen zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement für den sicheren Betrieb des Fahrzeugs, daher ist es wichtig, einen Überblick über seine Konfiguration und Funktionen zu haben.
