Infiniti FX50 (S51) (2008-2017) – Sicherungskasten
Infiniti FX50 (S51) (2008-2017) – Sicherungsplan
Baujahr: 2008, 2009, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017

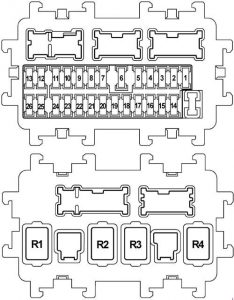

Sicherungskasten Armaturenbrett (J / B)
| Nummer | Ampere [A] | Beschreibung |
| 1 | – | – |
| 2 | 10 | Steuergerät für Insassenerkennungssystem
Airbag-Diagnosesensoreinheit |
| 3 | 10 | Scheinwerfer vorne, rechts;
Scheinwerfer vorne, links; Klimaanlagen-gesteuerter Ionisator; Sitzrelais; Vereinigtes Messgerät und Klimaanlagenverstärker; Steuergerät für Reifendruckwarnung; CAN-Gateway; AV-Steuergerät; Rauch- und Außengeruchssensor; Automatischer Rückspiegel gegen Blendung; ICC-Relais; ASCD-Bremse; Bremslichtschalter; Stopplichtschalter; AFS-Steuergerät; Datenanschluss; Warnsysteme; Spurverlassenswarnschalter; Summer; Spurkameramodul; Tel.-Gruppenadapter; Sitzheizungsrelais; Sitzheizungsschalter (Fahrerseite); Sitzheizungsschalter (Beifahrerseite). |
| 4 | 10 | Kombiniertes Messgerät Ersatzlampenrelais Rundumsicht-Monitor Steuergerät Sonar-Steuergerät |
| 5 | 20 | Zubehörrelais |
| 6 | Schlüssel / Steckdose Uhr Datenanschluss Regensensor Intelligenter Schlüssel Warnsummer Automatischer Rückspiegel gegen Blendung |
|
| 7 | 10 | Karosseriesteuergerät;
Stopplichtschalter; ICC-Bremsrelais |
| 8 | 20 | Bose (Audiosystem) |
| 9 | 10 | Zündschalter am Knopf in der Schlüsselbuchse |
| 10 | 10 | Karosseriesteuergerät (BCM);
Automatischer Motorpositionsregler; Steuergerät; Steuergerät Gesamtbeleuchtung; Sitzspeicherschalter; Sitzmotor-Steuergerät. |
| 11 | 10 | Kombinierter Computer;
Vereinigtes Messgerät und Klimaanlagenverstärker; AWD-Steuergerät; CAN-Gateway; Gurtstraffer-Steuergerät (Fahrer- und Beifahrerseite). |
| 12 | – | Reserve |
| 13 | – | Reserve |
| 14 | – | – |
| 15 | 10 | Außenspiegel |
| 16 | 20 | Heckscheibenentfeuchter |
| 17 | 20 | Heckscheibenentfeuchter |
| 18 | 10 | E-SUS-Steuergerät |
| 19 | – | – |
| 20 | 15 | Steckdose vorne |
| 21 | 10 | Spiegelfernbedienungsschalter;
Vereinigtes Messgerät und Klimaanlagenverstärker; Multifunktionsschalter; Gesamtbeleuchtungs-Steuergerät; AV-Steuergerät (Umgebung); Monitor-Steuergerät; Tel.-Adapter; Satellitentuner. |
| 22 | 20 | Konsolensteckdose;
Steckdose hinten. |
| 23 | 15 | Lüftermotor |
| 24 | 15 | Lüftermotor |
| 25 | – | Reserve |
| 26 | – | Reserve |
| Relais | ||
| R1 | Zündrelais | |
| R2 | Heckscheibenentfeuchter-Relais | |
| R3 | Zubehörrelais | |
| R4 | Lüfterrelais | |

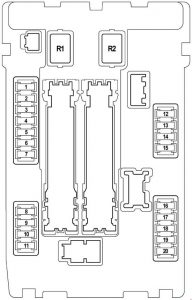

Sicherungsplan im Motorraum (IPDM E / R)
| Nr. | Ampere [A] | Beschreibung |
| 1 | 15 | Kraftstoffpumpenrelais;
Kraftstoffpumpen-Steuergerät; Kraftstoffstandsensor-Gruppe; Kraftstoffpumpe; Motorsteuergerät (ECM). |
| 2 | 10 | Kühlerlüfterrelais 2 |
| 3 | 10 | Schneemodus-Schalter Getriebesteuergerät (TCM) |
| 4 | 10 | Kraftstoffeinspritzdüse Nr. 1;
Einspritzdüse Nr. 2; Einspritzdüse Nr. 3; Einspritzdüse Nr. 4; Einspritzdüse Nr. 5; Einspritzdüse Nr. 6; Einspritzdüse Nr. 7 (VK-Motor); Einspritzdüse Nr. 8 (VK-Motor); Motorsteuergerät (ECM); Karosseriesteuergerät (BCM); Gesamtbeleuchtungs-Steuergerät. |
| 5 | 10 | ICC-Sensor Integrierte Gruppe;
Gaspedalaktuator; ABS-Aktuator und elektrische Einheit (Steuergerät); Lenkwinkelsensor 1; Lenkwinkelsensor 1; G-Sensor seitlich; AWD-Steuergerät; Lenkassistenz-Steuergerät; RAS-Steuergerät; ICC-Warnung; Bremssteuergerät. |
| 6 | 15 | Beheizter Sauerstoffsensor 2 (Reihe 2);
Beheizter Sauerstoffsensor 2 (Reihe 1); Luft-Kraftstoff-Verhältnis (A / F) Sensor 1 (Reihe 1); Luft-Kraftstoff-Verhältnis (A / F) Sensor 1 (Reihe 2). |
| 7 | 10 | Komplexer Schalter |
| 8 | – | – |
| 9 | 10 | Klimakompressorrelais |
| 10 | 15 | ECM-Relais;
Motorsteuergerät (ECM); Kondensator; Verteilungssteuermagnetventil; Einlassventil; Verteilungssteuermagnetventil (Reihe 1); Verteilungssteuermagnetventil Einlassventile (Reihe 2); Verteilungssteuermagnetventil Auslassventile (Reihe 1); Verteilungssteuermagnetventil Auslassventile (Reihe 2); EVAP-Tankentlüftungssteuerventil; Zündspule Nr. 1 (mit Leistungstransistor); Zündspule Nr. 2 (mit Leistungstransistor); Zündspule Nr. 3 (mit Leistungstransistor); Zündspule Nr. 4 (mit Leistungstransistor); Zündspule Nr. 5 (mit Leistungstransistor); Zündspule Nr. 6 (mit Leistungstransistor); Zündspule Nr. 7 (mit Leistungstransistor; VK-Motor); Zündspule Nr. 8 (mit Leistungstransistor; VK-Motor); EVAP-Tankentlüftungsvolumen-Regelmagnetventil; Luftmassenstromsensor (Reihe 2); Luftmassenstromsensor (Reihe 1); VVEL-Steuergerät. |
| 11 | 15 | Drosselklappenmotorrelais;
Motorsteuergerät (ECM). |
| 12 | 10 | Scheinwerfer vorne links (Rücklicht);
Scheinwerfer vorne rechts (Rücklicht). |
| 13 | 10 | Rücklicht, links;
Rücklicht, rechts; Kennzeichenbeleuchtung, links; Kennzeichenbeleuchtung, rechts; Handschuhfachbeleuchtung; Gesamtbeleuchtungs-Steuergerät; Steckdose vorne; ATT-Wechselschalter; AV-Steuergerät. |
| 14 | 10 | Scheinwerfer vorne links (Fernlicht) |
| 15 | 10 | Scheinwerfer vorne rechts (Fernlicht) |
| 16 | 15 | Scheinwerfer links (Abblendlicht) |
| 17 | 15 | Scheinwerfer rechts (Abblendlicht) |
| 18 | 10 | Relais Nebelscheinwerfer vorne
(Nebelscheinwerfer vorne links, Nebelscheinwerfer vorne rechts) |
| 19 | – | – |
| 20 | 30 | Scheibenwischerrelais vorne |
| Relais | ||
| R1 | – | |
| R2 | Startsteuerungsrelais | |

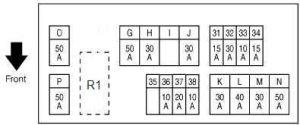

Sicherungsplan im Motorraum (E12)
| Nr. | Ampere [A] | Beschreibung |
| 31 | 15 | Hupenrelais 1;
Lichtmaschine. |
| 32 | 30 | Optionaler Anschluss |
| 33 | 10 | AWD-Steuergerät;
Bremsassistenz-Steuergerät. |
| 34 | 15 | Frontdisplay;
AV-Steuergerät (Rundumsicht); Monitor-Steuergerät; Subwoofer; Satellitenradio-Tuner; Tel.-Adapter. |
| 35 | – | – |
| 36 | 10 | Getriebesteuergerät (TCM) |
| 37 | 20 | RAS-Motorrelais |
| 38 | 10 | Hupenrelais 2 |
| sol | 50 | Aktives VVEL-Motorrelais |
| H. | 30 | Sicherungskasten J / B IPDM E / R |
| ich | – | – |
| J. | 30 | Steuergerät für vorderen Sicherheitsgurt bei Kollision (Fahrerseite) |
| K. | 30 | Steuergerät für vorderen Sicherheitsgurt bei Kollision (Beifahrerseite) |
| L | 40 | Karosseriesteuergerät (BCM);
Automatischer Lenkpositionsregler; Fahrersitz-Steuergerät; Lordosenstützschalter;
Elektrischer Sitzschalter. |
| M | 30 | ABS-Aktuator und elektronische Einheit |
| N | 50 | ABS-Aktuator und elektronische Einheit |
| O | 50 | Kühlerlüfterrelais 1 |
| P. | 50 | Sicherungskasten E213 – Sicherungsnummern: Q (Steuergerät für automatische Heckklappe), 61 (Gaspedalaktuator), 62 (Relais für klimagesteuerten Sitz), 63 (Relais für klimagesteuerten Sitz, Relais für beheizten Sitz) |
| Relais | ||
| R1 | Hupenrelais 1 | |

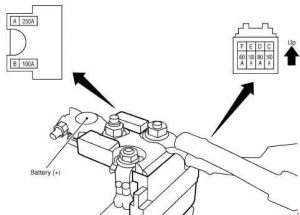

Sicherungskasten am Pluspol der Batterie
| Nr. | Ampere [A] | Beschreibung |
| A | 250 | Sicherung Nr. Lichtmaschine Anlasser:
C. D, E |
| B | 100 | Sicherung Nr.:
O (Kühlerlüfterrelais 1), S (Kühlerlüfterrelais 2) |
| C | 100 | Sicherungskasten und Sicherungssicherungen |
| D | 80 | Sicherungskasten J / B (Sicherungsnummern: 5, 6, 7, 8, 9, 10, 11)
Für zusätzliche Stromversorgung zum Starten |
| E | 100 | IPDM E / R (Sicherungsnummer: 10, 11) für Startstromversorgung |
| F | 60 | IPDM E / R (Sicherungsnummer: 18 (Relais Nebelscheinwerfer vorne); Relais Fernlicht vorne,
Relais Abblendlicht vorne, Relais Rücklicht) für Startstromversorgung. |
Sicherungsplan im Motorraum (E212; VK-Motor)
| Nummer | Ampere [A] | Beschreibung |
| R | – | – |
| S | 50 | Kühlerlüfterrelais 2 |
| Relais | ||
| R1 | Kühlerlüfterrelais 2 | |
Sicherungsplan im Motorraum (E213)
| Nr. | Ampere [A] | Beschreibung |
| 61 | 15 | Gaspedalaktuator |
| 62 | 15 | Relais für klimagesteuerten Sitz |
| 63 | 10 | Relais für klimagesteuerten Sitz;
Relais für beheizten Sitz. |
| Q | 30 | Steuergerät für automatische Heckklappensteuerung |
| Relais | ||
| R6 | Hupenrelais 2 | |
| R8 | ICC-Bremsrelais | |
Über Infiniti FX50 (S51) (2008-2017)
Der Infiniti FX50 (S51) ist ein Luxus-SUV, das von 2008 bis 2017 produziert wurde. Dieses Modell ist bekannt für sein elegantes Design und seinen leistungsstarken Motor. Unter der Haube befindet sich ein 5,0-Liter-V8-Motor, der eine beeindruckende Leistung und Fahrdynamik bietet. Der FX50 ist mit fortschrittlichen Technologien und Komfortmerkmalen ausgestattet, die eine komfortable und sichere Fahrt gewährleisten. Sein Innenraum ist detailreich gestaltet und bietet ausreichend Platz für Passagiere und Gepäck. Dank seiner Fahreigenschaften und luxuriösen Ausstattung ist der Infiniti FX50 eine beliebte Wahl unter Liebhabern von Premiumfahrzeugen.
Sicherungskastenplan Infiniti FX50 (S51)
Diese Seite zeigt den Sicherungskastenplan für das Modell Infiniti FX50 (S51). In diesem Fahrzeug befindet sich der Sicherungskasten typischerweise unter der Motorhaube und im Fahrzeuginnenraum, normalerweise in der Nähe des Armaturenbretts. Die Diagramme auf dieser Seite zeigen die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Es ist wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden an den elektrischen Systemen zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement für die Sicherheit und Funktionalität des Fahrzeugs, daher ist es wichtig, einen Überblick über seine Anordnung und korrekte Verwendung zu haben.
