Infiniti EX25 (2007-2017) – Sicherungskasten
In diesem Artikel finden Sie Diagramme des Sicherungskastens des Infiniti EX25 (2007–2017), erhalten Informationen über die Position der Sicherungstafeln im Auto und erfahren die Zuordnung jeder Sicherung (Sicherungsbelegung).
Sicherungs- und Relaisplan – Infiniti EX25
Gilt für Fahrzeuge, die in den Jahren hergestellt wurden:
2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017.
Sicherungen im Innenraum

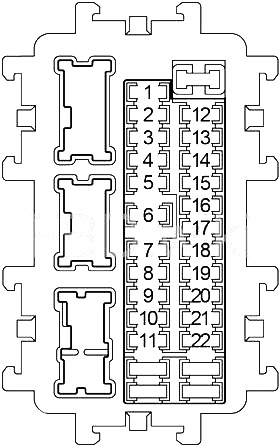

Die Sicherungstafel befindet sich unten auf der Fahrerseite, hinter der Fußraumverkleidung.
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| Nummer | Ampere [A] | Beschreibung |
| 1 | – | – |
| 2 | 10 | Airbag-Diagnosesensoreinheit, Insassenklassifizierungssystem-Steuergerät |
| 3 | 10 | Scheinwerfereinstellmotor rechts und links, Getriebesperrrelais, ASCD-Automatikbremsschalter, ICC-Intelligent Cruise Control Bremsschalter, AFS-Adaptive Front Lighting System Steuergerät, AFS-Schalter, Datenverbindungskonnektor, LDW-Schalter, Sonar-Steuergerät, Spurverlassenswarnsignal, Kombiinstrument und Klimaanlagenverstärker, Sitzheizungsrelais, AV-Steuergerät, Sonar-Abbruchschalter, Umgebungsüberwachungs-Steuergerät, akustisches Signal, Tel-Adapter, Kompressor, automatischer Abblendspiegel, Fahrspurkamera, Bremslichtschalter, Warnsystemschalter, Ionisator, Abgas-/Außengeruchssensor |
| 4 | 10 | Kombiinstrument, Rückfahrlichtrelais |
| 5 | – | – |
| 6 | 10 | Am Schlüsselanschluss, intelligentes Schlüsselwarnsignal, Datenverbindungskonnektor, Kombi-Klimaanlagenverstärker, Rücksitz-Stromrücklaufsteuerung, Rücksitzentriegelungsrelais (links), Rücksitzentriegelungsrelais (rechts), Uhr, automatischer Abblendspiegel, Around View Monitor-Steuergerät, Anzeigeeinheit, Tel-Adapter, Satellitenradio-Tuner, Tagfahrlichtrelais, Kombiinstrument |
| 7 | 10 | Bremslichtschalter, BCM (Karosseriesteuergerät), ICC-Intelligent Cruise Control Bremsstopprelais |
| 8 | 20 | BOSE-Verstärker |
| 9 | 10 | Am Schlüsselanschluss, Startknopf |
| 10 | 10 | Sitzspeicherschalter, Automatisches Einstellmotor-Steuergerät, Fahrersitzsteuerung, Außenspiegel, BCM (Karosseriesteuergerät) |
| 11 | 10 | Kombiinstrument, Allradantrieb (AWD) Steuergerät, Kombiinstrument-Klimaanlagenverstärker |
| 12 | – | – |
| 13 | 10 | Außenspiegelheizung |
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| 14 | 20 | Heckscheibenheizung |
| 15 | 20 | Heckscheibenheizung |
| 16 | – | – |
| 17 | – | – |
| 18 | 15 | Am vorderen Stromanschluss |
| 19 | 10 | Kombiinstrument, vereinheitlichtes Kombiinstrument und Klimaanlagenverstärker, Display, Multifunktionsschalter, AV-Steuergerät, iPod-Adapter, BCM (Karosseriesteuergerät), Sonar-Steuergerät, Tel-Adapter, Kamerasteuergerät, Außenspiegel-Fernbedienungsschalter, Satellitenradio-Tuner, Around View Monitor-Steuergerät |
| 20 | 15 | 2007-2012: Am Konsolenstromanschluss |
| 20 | 2013-2017: Am Konsolenstromanschluss | |
| 21 | 15 | Lüftermotor |
| 22 | 15 | Lüftermotor |
| R1 | Zündung | |
| R2 | Heckscheibenheizung | |
| R3 | Zubehör | |
| R4 | Frontlüfter | |
Über Infiniti EX25 (2007-2017)
Der Infiniti EX25 ist ein luxuriöses Kompakt-SUV, das von 2007 bis 2017 hergestellt wurde. Dieses Modell ist bekannt für sein elegantes Design und seinen komfortablen Innenraum, der eine Vielzahl moderner Technologien bietet. Der EX25 ist mit einem leistungsstarken 2,5-Liter-V6-Motor ausgestattet, der eine sanfte und dynamische Leistung liefert. Das Fahrzeug ist mit Allradantrieb erhältlich, was eine hervorragende Traktion und Stabilität auf der Straße gewährleistet. Dank seiner Eigenschaften und Zuverlässigkeit ist der Infiniti EX25 eine beliebte Wahl unter Fahrern, die eine Kombination aus Luxus und Leistung suchen.
Sicherungsplan Infiniti EX25
Diese Seite zeigt den Sicherungsplan für das Modell Infiniti EX25, der für die Identifizierung und den Austausch von Sicherungen unerlässlich ist. In diesem Fahrzeug befindet sich der Sicherungskasten normalerweise im Innenraum unter dem Armaturenbrett und im Motorraum. Die Diagramme auf dieser Seite zeigen die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Es ist wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden am elektrischen System zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement für den sicheren Betrieb des Fahrzeugs, daher ist es wichtig, genaue Informationen über seine Anordnung und Funktionen zu haben.
