Infiniti M45 (2003-2010) – Sicherungskasten
In diesem Artikel finden Sie Diagramme des Sicherungskastens des Infiniti M45 (2003–2010), erhalten Informationen über die Position der Sicherungspaneele im Auto und erfahren die Zuordnung jeder Sicherung (Sicherungsbelegung).
Sicherungs- und Relaisplan – Infiniti M45
Gilt für Fahrzeuge der Baujahre:
2003, 2004.

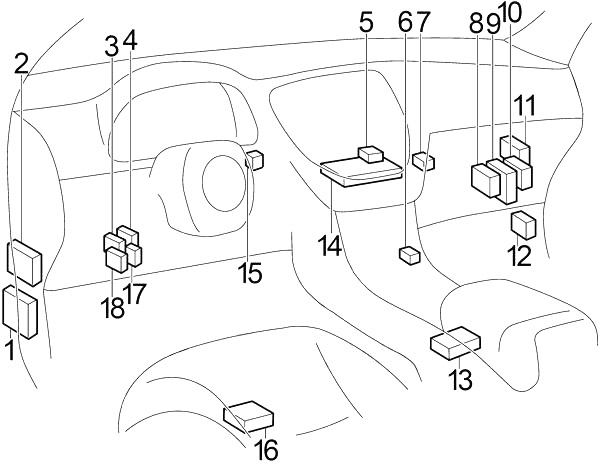

Innenraum
- Karosseriesteuergerät (BCM)
- Sicherungskasten Nr. 1
- Nissan Anti-Diebstahl-System (NATS) Wegfahrsperre
- Scheinwerfer-Batteriespar-Steuergerät
- Reifendrucküberwachungs-Steuergerät
- Kombiniertes Blinkrelais
- Servolenkungs-Steuergerät
- Automatische Klimaanlagenverstärkung
- Motorsteuergerät (ECM)
- Getriebesteuergerät (TCM)
- VDC/TCS/ABS-Steuergerät
- Sicherungskasten Nr. 2
- Airbag-Diagnosesensor-Einheit
- AV-Steuergerät
- Lenkradsperren-Steuergerät
- Fahrersitz-Steuergerät
- Getriebesperren-Steuergerät
- Automatische Geschwindigkeitsregelung (ASCD) Steuergerät

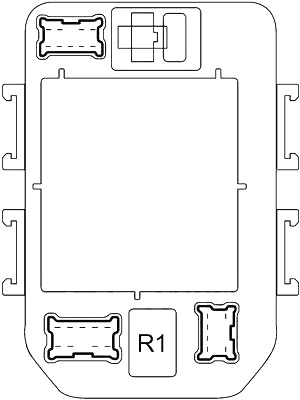

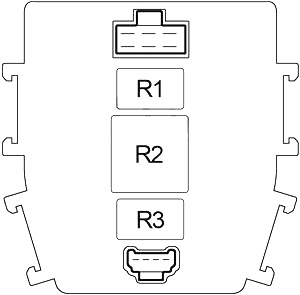

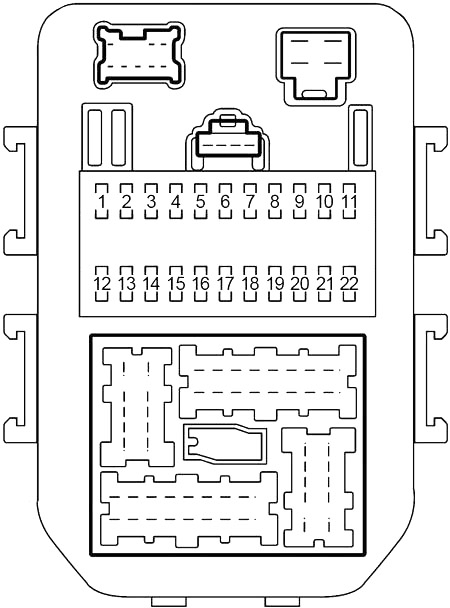

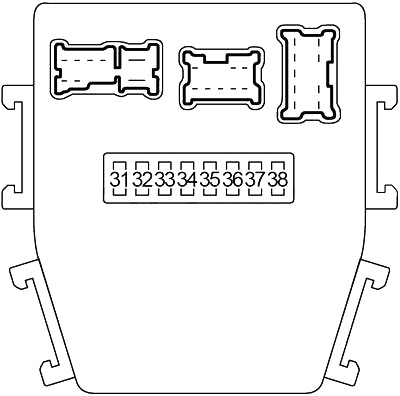

Zwei Sicherungskästen befinden sich unten hinter der Fußraumverkleidung auf der Fahrer- und Beifahrerseite.
Sicherungsplan Innenraum Nr. 1
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| Nummer | Ampere [A] | Beschreibung |
| 1 | 10 | Karosseriesteuergerät (BCM), intelligenter Tempomat (ICC) Warngong, ICC-Sensor, ICC-Einheit, ICC-Bremsstopprelais, AV- und Navi-Steuergerät, NATS IMMU, automatischer Abblendspiegel, Homelink Universal-Transceiver, Scheinwerfer-Batteriespar-Steuergerät, Heckscheibenheizungsrelais, Dual-Funktions-Dämpfer-Steuergerät, Außenspiegel, Klimasitzrelais, Klimasitz-Steuergerät (Fahrer-/Beifahrerseite) |
| 2 | 10 | Automatische Klimaanlagenverstärkung, ECV-Magnetventil (Klimakompressor) |
| 3 | 10 | Karosseriesteuergerät (BCM), Kofferraumöffnungsrelais |
| 4 | 10 | Außenspiegel-Fernbedienungsschalter, Hörer, Außenspiegel-Heizungsrelais |
| 5 | 10 | Kombiniertes Blinkrelais |
| 6 | 10 | Datenverbindungsstecker, Kombiinstrument, automatische Klimaanlagenverstärkung, Hörer, Reifendrucküberwachungs-Steuergerät, Sicherheitsleuchte, Karosseriesteuergerät (BCM), NATS IMMU, Lenkradsperren-Steuergerät, Warnsignal, Scheinwerfer-Batteriespar-Steuergerät, Uhr |
| 7 | 10 | VDC/TCS/ABS-Steuergerät, Servolenkungs-Steuergerät |
| 8 | 10 | Fahrer-/Beifahrer-Außenspiegelsteuerung, automatischer Abblendspiegel, Homelink Universal-Transceiver, Zündschlüssellochbeleuchtung, Kartenleuchten, Konsolenleuchte, persönliche Rückleuchten, vordere Trittbrettbeleuchtung, hintere Trittbrettbeleuchtung, Schminkspiegelbeleuchtung, Kofferraumleuchte, Sitzspeicherschalter |
| 9 | 10 | Kombiinstrument, Rückfahrleuchtenrelais, Lichtmaschine |
| 10 | 20 | Heckscheibenheizungsrelais, Türspiegelheizungsrelais |
| 11 | 20 | Heckscheibenheizungsrelais, Türspiegelheizungsrelais |
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| 12 | 10 | Automatische Geschwindigkeitsregelung (ASCD) Einheit, ASCD-Bremslichtschalter, Getriebesperren-Steuergerät |
| 13 | 15 | Kraftstoffeinspritzdüsen, Motorsteuergerät (ECM), Kraftstoffpumpenrelais |
| 14 | 10 | Startsystem, Motorsteuergerät (ECM), Karosseriesteuergerät (BCM), Tagfahrlicht-Steuergerät |
| 15 | 10 | Kofferraumschließ-Steuergerät, Kofferraumöffnungsaktuator, Tankklappenöffnungsaktuator |
| 16 | 10 | Beheizte Lambdasonden |
| 17 | 15 | Bremslichtschalter, intelligenter Tempomat (ICC) Bremsstopprelais, A/T-Gerät, VDC/TCS/ABS-Steuergerät |
| 18 | 10 | Beheizte Lambdasonden |
| 19 | 10 | – |
| 20 | 10 | Airbag-Diagnosesensor-Einheit |
| 21 | 10 | Audioeinheit, BOSE-Verstärker, automatischer CD-Wechsler, Satellitenradioempfänger, AV- und Navi-Steuergerät, Display, Multifunktionsschalter, sprachgesteuertes Steuergerät, Reifendrucküberwachungs-Steuergerät, automatische Klimaanlagenverstärkung, Gebläsemotorrelais, Karosseriesteuergerät (BCM), Kombiinstrument |
| 22 | 15 | Kombiniertes Blinkrelais |
| R1 | Zubehör | |
Sicherungsplan Innenraum Nr. 2
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| 31 | 15 | Gebläsemotor |
| 32 | 10 | Zündschlüssel und Schlüsselsperrmagnet, Motorsteuergerät (ECM) Relais (Einlassventil-Steuerpositionssensor, Luftmassenmesser, Kurbelwellenpositionssensor, Nockenwellenpositionssensor), Getriebesteuergerät (TCM), A/T PV IGN Relais, IMMU. NATS |
| 33 | 15 | Gebläsemotor |
| 34 | 20 | Frontscheibenwischerrelais, Frontscheibenwischermotor, Frontscheibenwaschmotor |
| 35 | 10 | Getriebesteuergerät (TCM), A/T PV IGN Relais |
| 36 | 15 | Kraftstoffpumpenrelais |
| 37 | 10 | Hörer |
| 38 | – | – |
| R1 | Gebläse | |
| R2 | Motorsteuergerät (ECM) | |
| R3 | Kraftstoffpumpe | |

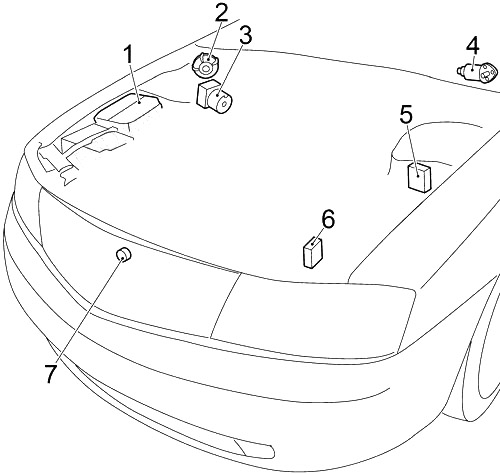

Motor
- Sicherungskasten
- Automatische Geschwindigkeitsregelung (ASCD) Pumpe
- VDC-Aktuator
- Frontscheibenwischermotor
- VDC-Relais-Sicherungskasten
- Tagfahrlicht-Steuergerät
- Motorhaubenschalter
Sicherungsplan Motorraum

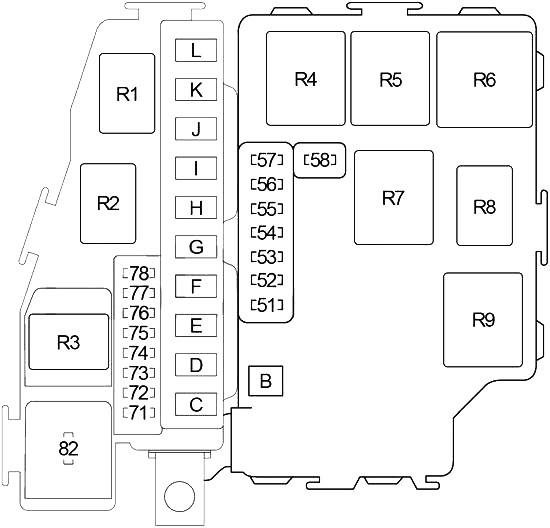

In der Nähe der Batterie.
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| Nummer | Ampere [A] | Beschreibung |
| 51 | 10 | Klimaanlagenrelais |
| 52 | 15 | Audio, Satellitenradioempfänger, automatischer CD-Wechsler, AV- und Navi-Steuergerät, Display, sprachgesteuertes Steuergerät |
| 53 | 20 | Motorsteuergerät (ECM) Relais (Zündspulen, Kondensator, Einlassventil-Steuermagnetventil) |
| 54 | 15 | Rücklichtrelais (Vorder-/Rücklichter, Seitenleuchten vorne/hinten, Kennzeichenleuchten, Motorraumleuchte, Beleuchtungssteuerschalter, Beleuchtung: Zigarettenanzünder, Multifunktionsschalter, VDC-Schalter, Notschalter, Audiomodul, automatischer CD-Wechsler, A/T-Gerät, Uhr, Scheinwerfereinstellschalter, AV- und Navi-Steuergerät, Klimasitzschalter, Temperaturgesteuerter Sitzniveauschalter, Aschenbecher), Scheinwerfereinstellmotor LH/RH, Scheinwerfer-Batteriespar-Steuergerät |
| 55 | 20 | Scheinwerfer rechts (Abblendlicht), Scheinwerferrelais Nr. 1 |
| 56 | 15 | Hupenrelais, Lichtmaschine |
| 57 | 20 | Scheinwerfer links (Abblendlicht), Scheinwerferrelais Nr. 1 |
| 58 | 10 | Datenverbindungsstecker, EVAP-Absorber-Belüftungsvolumen-Steuermagnetventil, EVAP-Absorber-Spülkontrollventil, Vakuum-Absperrventil-Bypassventil, variables Ansaugsystem (VIAS) Steuermagnetventil |
| 71 | 15 | Klimasitz-Steuerrelais |
| 72 | 15 | Klimasitz-Steuerrelais |
| 73 | 15 | Scheinwerfer (Fernlicht), Scheinwerferrelais Nr. 2, Kombiinstrument, Tagfahrlicht-Steuergerät |
| 74 | 15 | Drosselklappenmotorrelais |
| 75 | 20 | BOSE-Verstärker |
| 76 | 15 | Nebelscheinwerferrelais |
| 77 | 10 | Intelligenter Tempomat (ICC) Einheit |
| 78 | 10 | Sicherheitshupenrelais |
| 82 | 10 | Tagfahrlicht-Steuergerät |
| B | 50 | Zündrelais (Sicherungen: „1“, „2“, „5“, „7“, „9“, „34“, „35“, „36“, „37“, „82“) |
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| C | 50 | Zubehörrelais (Sicherung: „4“; Sicherung Nr. 3 – Zigarettenanzünder, vordere Steckdose), Sicherung: „3“, „6“, „8“, „10“, „11“, „15“, „17“, „22“ |
| D | – | – |
| E | – | – |
| F | 30 | VDC/TCS/ABS (Magnetventilrelais) |
| G | 50 | Zündschlüssel |
| H | 40 | Stromkreis Nr. 1 Schalter (Fensterheber, Türschloss, Fahrertür-Steuergerät, hinteres linkes Tür-Steuergerät, Karosseriesteuergerät (BCM), Schiebedachmotor), Schalter Nr. 2 (Fensterheber, Türschloss, Beifahrertür-Steuergerät, hinteres rechtes Tür-Steuergerät, Fahrersitz-Steuergerät) |
| I | – | – |
| J | – | – |
| K | 50 | VDC/TCS/ABS (Motorrelais) |
| L | 50 | Gebläsereleais (Sicherungen: „31“, „33“), Sicherung: „32“ |
| R1 | Frontscheibenwischer | |
| R2 | Drosselklappenmotor | |
| R3 | Scheinwerfer (Nr. 2) | |
| R4 | Scheinwerfer (Nr. 1) | |
| R5 | Park-/Neutralstellung | |
| R6 | Klimaanlage | |
| R7 | Rücklicht | |
| R8 | Hupe | |
| R9 | Zündung | |
Sicherungs- und Relaisplan – Infiniti M45
Gilt für Fahrzeuge, die in den Jahren hergestellt wurden:
2006, 2007, 2008, 2009, 2010.
Sicherungsplan des Sicherungskastens in der Kabine
Der Sicherungskasten befindet sich unten auf der Fahrerseite hinter der Fußraumverkleidung.
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| Nummer | Ampere [A] | Beschreibung |
| 1 | 15 | Karosseriesteuergerät (BCM), Motorsteuergerät (ECM), Kraftstoffeinspritzdüsen, elektrische Fensterheber, Türverriegelungssystem, Blinker und Warnleuchten, Innenbeleuchtung, Schiebedach |
| 2 | – | – |
| 3 | – | – |
| 4 | – | – |
| 5 | 15 | Steckdose (mittlere Konsole innen), Steckdose (mittlere Konsole hinten) |
| 6 | 10 | Multifunktionsschalter, Kombiinstrument und Klimaanlagenverstärker, hinterer Bedienschalter, AV-Steuergerät, Satellitenradio-Tuner, Telefonadapter, Frontdisplay, CD-Wechsler, iPod-Adapter, Kamerasteuergerät, BOSE-Verstärker, DVD-Player, Videoverteilung, Heckdisplay, Karosseriesteuergerät (BCM), Smart Key Modul, Kombi-Kilometerzähler, Innenraumbeleuchtung |
| 7 | 15 | Zigarettenanzündersteckdose |
| 8 | 10 | Beheizter Spiegel |
| 9 | – | – |
| 10 | 15 | Lüftermotor |
| 11 | 15 | Lüftermotor |
| 12 | 10 | Intelligenter Tempomat (ICC) Bremsschalter, Spurhalteassistent (LDW) Warnschalter, Spurhalteassistent Kamera, Spurhalteassistent akustisches Warnsignal, Kombiinstrument und Klimaanlagenverstärker, Datenverbindung, Getriebesperrrelais, Klimakompressor, AV-Steuergerät, Telefonadaptermodul, Smart Key Modul, Automatischer Tempomat (ASCD) Bremsschalter, Kühlerventilatorrelais, Sonnenschutzgruppe hinten, Sonnenschutzaufhebungsrelais hinten, automatischer Innenrückspiegel mit Abblendfunktion, Heckscheibenentfrosterrelais, adaptives Frontbeleuchtungssystem (AFS) Schalter, AFS-Steuergerät, Zielmotoren, Reifendruckwarnsteuergerät, Frontscheibenwischerrelais |
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| 13 | 10 | Airbag-Diagnosesensoreinheit, Insassenklassifizierungssystem-Steuergerät |
| 14 | 10 | Kombi-Kilometerzähler, Rückfahrlichtrelais, AV-Steuergerät, Kamerasteuergerät |
| 15 | 10 | Steuergerät für vordere Sicherheitsgurte bei Kollision |
| 16 | – | – |
| 17 | 15 | BOSE-Verstärker |
| 18 | 15 | BOSE-Verstärker |
| 19 | 10 | Kombiinstrument und Klimaanlagenverstärker, Datenverbindung, automatischer Innenrückspiegel mit Abblendfunktion, Homelink Universal-Transceiver, Kompass, Regensensor |
| 20 | 10 | Bremslichtschalter, intelligenter Tempomat (ICC) Bremsstopprelais, Smart Key Modul |
| 21 | 10 | Kombiinstrument, Karosseriesteuergerät (BCM), elektrische Fensterheber, Türverriegelungssystem, Steuergerät für automatische Motorpositionierung, elektrischer Sitz, Blinker und Warnleuchten, Innenraumbeleuchtung, Schiebedach |
| 22 | 10 | Schlüsselsockel, Startknopfschalter, Smart Key Modul, intelligentes akustisches Schlüsselsignal, Leistungsverteilungsmodul (PDU), |
| R1 | Lüfter | |
| R2 | Zubehör | |
Über Infiniti M45 (2003-2010)
Der Infiniti M45, produziert von 2003 bis 2010, ist eine Luxuslimousine der Mittelklasse, die eine Kombination aus Leistung und Komfort bietet. Dieses Modell ist bekannt für sein elegantes Design und seinen leistungsstarken 4,5-Liter-V8-Motor, der eine sanfte und dynamische Fahrt ermöglicht. Der M45 zeichnet sich durch eine hohe Ausstattung aus, die hochwertige Materialien im Innenraum, fortschrittliche Technologiefunktionen und Sicherheitsmerkmale umfasst. Dank seines sportlichen Fahrwerks und der präzisen Lenkung ist dieses Modell bei Fahrern beliebt, die ein Luxusauto mit hervorragenden Fahreigenschaften suchen.
Sicherungsplan des Infiniti M45
Diese Seite zeigt den Sicherungsplan für das Modell Infiniti M45, der für die ordnungsgemäße Wartung und Reparatur der elektrischen Systeme des Fahrzeugs unerlässlich ist. Im Infiniti M45 befindet sich der Sicherungskasten typischerweise unter dem Armaturenbrett auf der Fahrerseite und im Motorraum. Unsere Diagramme zeigen die Sicherungsnummern, ihre Amperezahl und die Komponenten, die sie schützen. Es ist wichtig, immer Ersatzsicherungen mit der gleichen Amperezahl zu verwenden, um Schäden an den elektrischen Systemen zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement für den sicheren und zuverlässigen Betrieb des Fahrzeugs, daher ist es wichtig, einen Überblick über seine Konfiguration und Funktionen zu haben.
