Infiniti EX35 (2007-2017) – Sicherungskasten

In diesem Artikel finden Sie Diagramme des Sicherungskastens des Infiniti EX35 (2007–2017), erhalten Informationen über die Position der Sicherungspaneele im Auto und erfahren die Zuordnung jeder Sicherung (Sicherungsbelegung).

Infiniti EX35 (2007-2017) – Sicherungsplan

Baujahr: 2007, 2008, 2009, 2010, 2011, 2011, 2012, 2013, 2014, 2015, 2016, 2017.

Die Sicherung des Zigarettenanzünders (Steckdose) im Infiniti EX37 ist die Sicherung 18 (vordere 12V-Steckdose) im Armaturenbrett.

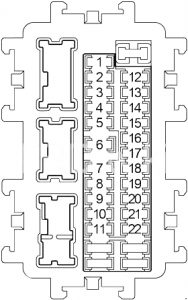

Sicherungsplan im Innenraum

Nummer	Ampere [A]	Beschreibung
1	–	–
2	10	Airbag-Diagnosesensoreinheit, Steuereinheit für Insassenklassifizierungssystem
3	10	Motor für Scheinwerfereinstellung rechts und links, Getriebesperrrelais, Bremsschalter für automatischen Tempomat (ASCD), Bremsschalter für intelligenten Tempomat (ICC), Steuereinheit für adaptives Frontbeleuchtungssystem (AFS), AFS-Schalter, Datenverbindungsstecker, LDW-Schalter, Sonar-Steuereinheit, Spurverlassenswarnung, Kombiinstrument und Klimaanlagenverstärker, Sitzheizungsrelais, AV-Steuereinheit, Sonar-Abbruchschalter, Umgebungsüberwachungs-Steuereinheit, Piepton, Tel-Adapter, Kompressor, blendfreier Innenspiegel, Fahrspurkamera, Bremslichtschalter, Warnsystemschalter, Ionisator, Abgas-/Außengeruchserkennungssensor
4	10	Kombiinstrument, Rückfahrlichtrelais
5	–	–
6	10	Schlüsselsockel, intelligente Schlüsselwarnung, Datenverbindungsstecker, Kombi-Klimaanlagenverstärker, Rücksitz-Rückstellkraftkontrolle, Rücksitz-Entriegelungsrelais (LH), Rücksitz-Entriegelungsrelais (RH), Uhr, blendfreier Innenspiegel, Umgebungsüberwachungs-Steuereinheit, Anzeigeeinheit, Tel-Adapter, Satellitenradio-Tuner, Tagfahrlichtrelais, Kombiinstrument
7	10	Bremslichtschalter, BCM (Karosseriesteuergerät), Bremsunterbrechungsrelais für intelligenten Tempomat (ICC)
8	20	BOSE-Verstärker
9	10	Schlüsselsockel, Zündtaste
10	10	Sitzspeicherschalter, automatische Antriebspositionierungs-Steuereinheit, Fahrersitzsteuerung, Außenspiegel, BCM (Karosseriesteuergerät)
11	10	Kombiinstrument, Allradantriebs-Steuereinheit (AWD), Klimaanlagenverstärker des Kombiinstruments

12	–	–
13	10	Spiegelentfeuchter
14	20	Heckscheibenentfeuchter
15	20	Heckscheibenentfeuchter
16	–	–
17	–	–
18	15	Vordere Steckdose
19	10	Kombiinstrument, einheitliches Messgerät und Klimaanlagenverstärker, Display, Multifunktionsschalter, AV-Steuereinheit, iPod-Adapter, BCM (Karosseriesteuergerät), Sonar-Steuereinheit, Tel-Adapter, Kamerasteuereinheit, Außenspiegel-Fernbedienungsschalter, Satellitenradio-Tuner, Umgebungsüberwachungs-Steuereinheit
20	15	’07-’12: Konsolensteckdose
	20	’13-’17: Konsolensteckdose
21	15	Lüftermotor
22	15	Lüftermotor

Nr	Relais
R1	Starten
R2	Heckscheibenentfeuchter
R3	Zubehör
R4	Frontlüfter

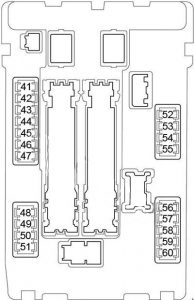

Sicherungsplan Motorraum Nr. 1

Nr.	Ampere [A]	Beschreibung
41	15	Kraftstoffpumpenrelais
42	10	Kühlerlüfterrelais
43	10	Schneemodus-Schalter, Getriebesteuergerät (TCM)
44	10	Einspritzdüsen, Motorsteuergerät (ECM), BCM (Karosseriesteuergerät)
45	10	ABS, integrierte Einheit des intelligenten Tempomaten (ICC), Lenkwinkelsensor, Gier-/Querbeschleunigungssensor, Lenkassistenz-Steuergerät, Allradantriebs-Steuergerät (AWD), Bremsassistenz-Steuergerät, Totwinkel-Modul (BSW), Seitenradar LH/RH
46	15	Luft-Kraftstoff-Verhältnis-Sensoren, beheizte Lambdasonden
47	10	Komplexer Schalter
48	10	’07-’12: Lenksystem-Verriegelungsrelais
49	10	Klimaanlagenrelais
50	15	Motorsteuergerät-Relais (Magnetventil zur Steuerung der Einlassventilsteuerung, Kondensator, Zündspulen, Motorsteuergerät, Luftmassenmesser, Magnetventil zur Steuerung des EVAP-Absorber-Belüftungsvolumens, Magnetbremse zur Steuerung der Auslassventilsteuerung, EVAP-Absorber-Belüftungsventil, Ereignis des variablen Ventil- und Hubmoduls (VVEL))

51	15	Drosselklappensteuerungs-Motorrelais
52	10	Kombinierter Frontscheinwerfer
53	10	Kombinierter Rückscheinwerfer, Kennzeichenleuchte, VDC-Schalter, adaptiver Frontbeleuchtungsschalter (AFS), LDW-Schalter, Kombischalter (Kabelsatz), Uhr, AV-Steuereinheit, Handschuhfachleuchte, Prüfgerät, Sonar-Abbruchschalter, Umgebungsüberwachungs-Steuereinheit, Rückstellkraftschalter (links und rechts), Schneemodus-Schalter, Sitzheizungsschalter (Fahrer- und Beifahrerseite), Außenspiegel-Fernbedienungsschalter, Dachmodul (Konsolenleuchte), Warnsystemschalter, vordere Steckdose, IBA-Schalter, Multifunktionsschalter
54	10	Fernlicht LH
55	10	Fernlicht RH
56	15	Abblendlicht LH
57	15	Abblendlicht RH
58	15	’07-’12: Relais Nebelscheinwerfer vorne
	10	’13-’15: Relais Nebelscheinwerfer vorne
	15	’16-’17: Relais Nebelscheinwerfer vorne
59	10	’16-’17: Relais Tagfahrlicht
60	30	Frontwischerrelais

Sicherungsplan Motorraum Nr. 2

2007 – 2016

2017

Hauptsicherungsanschluss

Nummer	Ampere [A]	Beschreibung
31	15	Hupenrelais, Generator
32	30	Rücksitz-Rückstellkraftkontrolle, Rücksitz-Entriegelungsrelais (LH), Rücksitz-Entriegelungsrelais (RH)
33	10	Allradantriebs-Steuergerät (AWD)
34	15	Audio, AV-Steuereinheit, iPod-Adapter, Umgebungsüberwachungs-Steuereinheit, Subwoofer, Kamerasteuereinheit, Tel-Adapter, Satellitenradio-Tuner, Subwoofer
35	15	Sitzheizungsrelais
36	10	Getriebesteuergerät (TCM)
37	10	13-17: Hupenrelais 2
38	15	’07-’12: Hupenrelais 2
F	50	Kühlerlüfterrelais
g	30	Zündrelais (Sicherungen: „2“, „3“, „4“), IPDM E/R

h	40	Sicherung: „61“, „63“
i	–	–
J	–	–
K	40	BCM (Karosseriesteuergerät), Automatikschalter (Steuergerät für automatische Positionierung des Antriebs, Fahrersitzsteuerung, Lordosenstützschalter)
L	30	ABS
m	50	ABS
n	50	13–17: Ereignis des variablen Ventil- und Hubrelais (VVEL)
O	–	13–17: –
Relais
R1	Hupe
R2	Getriebesperre

Sicherungsplan Motorraum Nr. 3

2013 – 2015

2016 – 2017

Nummer	Ampere [A]	Beschreibung
61	10	Gaspedal-Aktuator
62	–	–
63	10	Bremsassistenz-Steuergerät
Relais
R1	’13-’15: Kühlerlüfter
	16-17: Tagfahrlicht
R2	Intelligenter Tempomat (ICC) Bremshaltung
R3	–
R4	Hupe (Nr. 2)

Sicherungsblock

Nummer	Ampere [A]	Beschreibung
A	140	Generator, Sicherung: „B“, „C“
B	100	Sicherung: „F“, „G“, „K“, „L“, „M“, „N“, „31“, „32“, „33“, „34“, „35“, „36“, „37“, „38“
C	80	Zündrelais (Sicherung: „41“, „42“, „43“, „44“, „45“, „46“, „47“), Sicherung: „48“, „49“, „50“, „51“
D	60	Fernlichtrelais (Sicherungen: „54“, „55“), Abblendlichtrelais (Sicherungen: „56“, „57“), Rücklichtrelais (Sicherungen: „52“, „53“), Sicherung: „58“, „59“, „60“
E	80	Zubehörrelais (Sicherungen: „18“, „19“, „20“), Heckscheibenentfeuchter-Relais (Sicherungen: „13“, „14“, „15“), Lüfterrelais (Sicherungen: „21“, „22“), Sicherung: „6“, „7“, „9“, „10“, „11“

Über Infiniti EX35 (2007-2017)

Der Infiniti EX35, produziert von 2007 bis 2017, ist ein luxuriöses Kompakt-SUV, das elegantes Design mit leistungsstarken Fahreigenschaften kombiniert. Dieses Modell ist bekannt für seine anspruchsvolle Ästhetik und ein hohes Maß an Komfort. Unter der Haube befindet sich ein 3,5-Liter-V6-Motor, der ausreichend Leistung für dynamisches Fahren bietet. Der EX35 ist mit fortschrittlichen Technologien ausgestattet, die die Sicherheit und den Komfort der Passagiere erhöhen. Der Innenraum des Fahrzeugs ist mit Liebe zum Detail gestaltet und bietet eine Vielzahl luxuriöser Elemente, die ihn zur idealen Wahl für diejenigen machen, die eine Kombination aus Stil und Leistung suchen.

Sicherungsplan des Infiniti EX35

Diese Seite zeigt den Sicherungsplan für den Infiniti EX35, der für die ordnungsgemäße Wartung und Reparatur des Fahrzeugs unerlässlich ist. Bei diesem Modell befindet sich der Sicherungskasten typischerweise unter der Motorhaube und im Innenraum, normalerweise in der Nähe der Fahrertür. Die Diagramme auf der Seite zeigen die Sicherungsnummern, ihre Amperezahl und die Komponenten, die sie schützen. Es ist wichtig, immer Ersatzsicherungen mit der gleichen Amperezahl zu verwenden, um Schäden am elektrischen System zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement, um die ordnungsgemäße Funktion der elektrischen Geräte im Fahrzeug zu gewährleisten.
