Infiniti J30 (1993-1997) – Sicherungskasten
In diesem Artikel finden Sie Schaltpläne des Sicherungskastens des Infiniti J30 (1993–1997), erhalten Informationen über die Position der Sicherungspaneele im Fahrzeug und erfahren die Zuordnung jeder Sicherung (Sicherungsbelegung).
Sicherungs- und Relaisdiagramm – Infiniti J30
Gilt für Fahrzeuge, die in den Jahren hergestellt wurden:
1993, 1994, 1995, 1996, 1997.

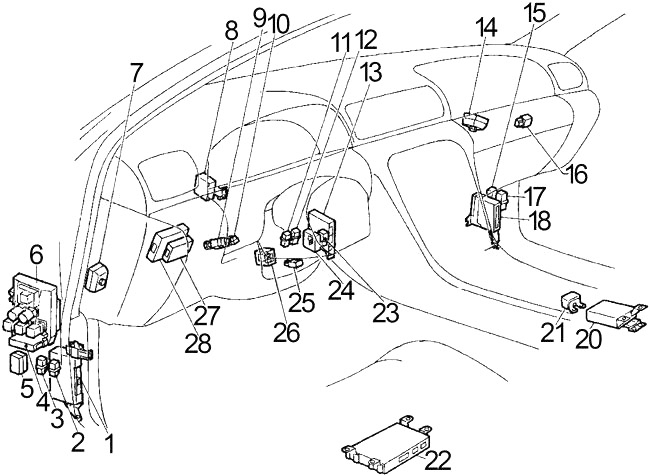

Kabine
- Getriebesteuergerät (TCM)
- Kraftstoffpumpenrelais
- Rücklichtrelais
- Zeitsteuereinheit
- Super Mehrfachverbindung (SMJ)
- Sicherungskasten
- Super Mehrfachverbindung (SMJ)
- Türschlossuhr
- Bremslichtschalter
- Automatische Geschwindigkeitsregelung (ASCD) Abbrechen Schalter
- Diebstahlwarnrelais
- Heckklappenschalterrelais
- Klimaanlagenverstärker
- Super Mehrfachverbindung (SMJ)
- Zündspulenrelais
- Lüfterrelais (hohe Geschwindigkeit)
- Motorsteuergerät (ECCS) Relais
- Motorsteuergerät (ECCS)
- –
- Airbag-Steuergerät
- Tunnelsensor und Sicherheitssensor
- Elektrische Sitzsteuereinheit
- Kombinierte Blinkereinheit
- Diebstahlwarn-Steuereinheit
- Auswurfschalter
- Getriebesperr-Steuereinheit
- Automatische Geschwindigkeitsregelung (ASCD) Steuereinheit
- Lenkunterstützungs-Steuereinheit

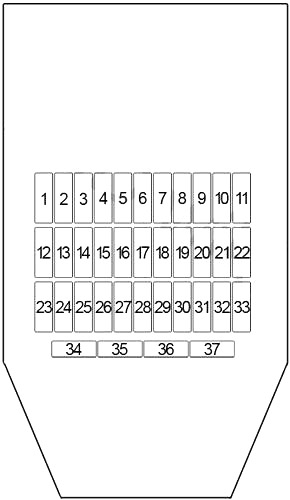

Sicherungskastenplan in der Kabine
Das Sicherungspanel befindet sich unten auf der Fahrerseite hinter der Fußraumverkleidung.
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| Nummer | Ampere [A] | Beschreibung |
| 1 | 10 | Warnblinkschalter (Kombiblinker), Kombischalter (Blinker), Multifunktionsrelais Nr. 1, Multifunktionsrelais Nr. 2, Multifunktionsrelais |
| 2 | 15 | Audioverstärkerrelais |
| 3 | 10 | Telefon, Sende- und Empfangseinheit |
| 4 | 15 | Bremslichtschalter, Bremslicht- und Rücklichtsensor, Bremslicht, Steuergerät für automatische Geschwindigkeitsregelung (ASCD), Steuergerät für Getriebesperre |
| 5 | 20 | Frontscheibenwischermotor, Zeitsteuereinheit, Wischrelais, Frontscheibenwischerschalter, Frontscheibenwaschmotor |
| 6 | 15 | Zigarettenanzünder, Uhr |
| 7 | 7,5 | Zeitsteuereinheit, Wischrelais, Frontscheibenwischerschalter |
| 8 | 10 | Außenspiegel-Fernbedienungsschalter, Diebstahlwarnanlagen-Steuergerät |
| 9 | 10 | CD-Player und Radio, Timer und Motor der elektrischen Antenne, Telefon (Empfänger-Steuergerät) |
| 10 | 15 | Lüftermotor |
| 11 | 15 | Lüftermotor |
| 12 | 10 | Zündschalter, Türschlossuhr, Multifunktions-Fernbedienungseinheit, Zeitsteuereinheit |
| 13 | 7,5 | Kombiinstrument, Diebstahlwarnanlagen-Steuergerät, Uhr, CD-Player und Radio, Antennentimer und -motor, Multifunktions-Fernbedienungseinheit, Warnsummer, Zeitsteuereinheit |
| 14 | 15 | Audioverstärkerrelais |
| 15 | 20 | Fensterheberverstärker (Beifahrerseite) |
| 16 | 20 | Elektrischer Heckscheibenverstärker (rechts) |
| 17 | – | – |
| 18 | – | – |
| 19 | 7,5 | 1993-1995: Datenverbindungsstecker, Motorsteuergerät (ECM), Steuergerät für automatische Geschwindigkeitsregelung (ASCD), beheizte Lambdasonden, Leerlaufdrehzahlregelventil (IACV-ACC), Leerlaufdrehzahlregelventil (IACV-FICD), Magnetventil für variable Ventilsteuerung (VTC), Magnetventil für Druckregelung (PRVR) |
| 15 | 1996-1997: Datenverbindungsstecker, Motorsteuergerät (ECM), Steuergerät für automatische Geschwindigkeitsregelung (ASCD), Luft-Kraftstoff-Verhältnis-Sensoren, beheizte Lambdasonden, Leerlaufdrehzahlregelventil (IACV-ACC), Leerlaufdrehzahlregelventil (IACV-FICD), Magnetventil für variable Ventilsteuerung (VTC), Magnetventil für Druckregler (PRVR) | |
| 20 | 7,5 | Diebstahlwarnanlagen-Steuergerät, Diebstahlwarnanlagen-Anlasserrelais, Tagfahrlicht-Steuergerät, Schiebedachrelais, Hauptfensterschalter |
| 21 | 7,5 | Warnblinkschalter (Kombiblinker) |
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| 22 | 7,5 | Klimaanlagenverstärker |
| 23 | 7,5 | Innenbeleuchtung, Kofferraumbeleuchtung, Spotlicht, Fußraumbeleuchtung, Einstiegsleuchten, Türschalter, Multifunktionssteuergerät, Make-up-Spiegelbeleuchtung, Lichtschalter, Heckklappenschalterrelais, Kofferraumbeleuchtungsschalter, Zeitsteuereinheit, Zündschlüsselöffnung Beleuchtung, Diebstahlwarnanlagen-Steuergerät |
| 24 | 7,5 | Anlasserrelais, Motorsteuergerät (ECM), Diebstahlwarnanlagen-Anlasserrelais, Tagfahrlichtrelais, Tagfahrlicht-Steuergerät, Feststellbremsschalter |
| 25 | 7,5 | Lichtschalter, Tagfahrlicht-Steuergerät, Bremslicht- und Rücklichtsensor, Rückleuchten, Bremsleuchten, Seitenleuchten, Kennzeichenleuchten, Positionsleuchten, Zeitsteuereinheit |
| 26 | 7,5 | Handschuhfachbeleuchtung, Beleuchtungssteuerschalter, Beleuchtung: (Kombiinstrument, Zigarettenanzünder, Bedientaste, Warnblinkschalter, Uhr, CD-Player und Radio, Hauptfensterschalter, Fensterschalter (Beifahrerseite), Automatische Geschwindigkeitsregelung (ASCD)) Hauptschalter, A/T-Anzeige, automatischer Abblendspiegel, Heckscheibenschalter) |
| 27 | 20 | Elektrischer Heckscheibenverstärker (links) |
| 28 | 3 | Telefon, Sende- und Empfangseinheit, Freisprecheinrichtung |
| 29 | 10 | Airbag-Steuergerät |
| 30 | 7,5 | Inhibitorschalter (Rückfahrlichter, Getriebesteuergerät (TCM), Park-/Neutralstellungrelais), Hauptschalter für automatische Geschwindigkeitsregelung (ASCD), ASCD-Relais, ASCD-Abbruchschalter, ASCD-Steuergerät, Kraftstoffpumpenrelais |
| 31 | 7,5 | Kombiinstrument, Türschalter, Heckklappenschalterrelais, automatischer Abblendspiegel |
| 32 | 7,5 | Aktives Hochleistungs-Lenksystem (HICAS), Zeitsteuereinheit, automatischer Klimaanlagenverstärker, Heckscheibenheizungsrelais |
| 33 | 15 | Sitzheizung |
| 34 | 15 | Kofferraumöffnungsaktuator, Tankklappenöffnungsaktuator |
| 35 | – | – |
| 36 | 20 | Außenspiegelheizungsrelais, Heckscheibenheizungsrelais, Zeitsteuereinheit, Klimaanlagenverstärker |
| 37 | 10 | Getriebesperr-Steuereinheit |

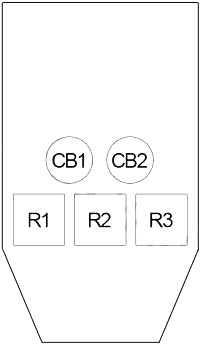

| R1 | Zubehör (Nr. 2) | |
| R2 | Zubehör (Nr. 1) | |
| R3 | Zündung | |
| CB1 | Elektrischer Sitz | |
| CB2 | Elektrisches Fenster, Schiebedach, elektrischer Sitz, elektrische Stromsperre | |

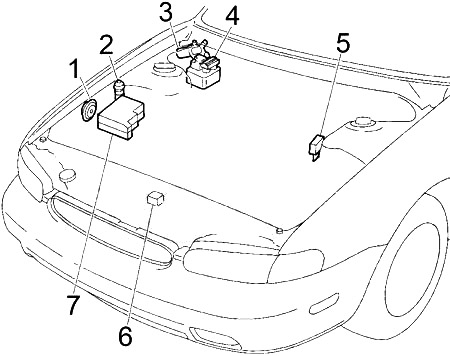

Motor
- Diebstahlwarnhorn
- Motorhaubenschalter
- Wischermotor
- ABS-Aktuator
- Tagfahrlicht-Steuergerät
- Frontkollisionssensor
- Sicherungskasten
Sicherungskastenplan im Motorraum
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| Nummer | Ampere [A] | Beschreibung |
| 51 | 15 | Scheinwerfer rechts, Scheinwerfer-Steuergerät, Blinker, Tagfahrlicht-Steuergerät, Diebstahlwarnanlagen-Steuergerät, Diebstahlwarnanlagen-Relais |
| 52 | 15 | Scheinwerfer links, Scheinwerfer-Steuergerät, Tagfahrlicht-Steuergerät, Diebstahlwarnanlagen-Relais |
| 53 | – | – |
| 54 | – | – |
| 55 | 15 | Hupenrelais, Schalter für automatische Geschwindigkeitsregelung (ASCD), Diebstahlwarnanlagen-Steuergerät |
| 56 | 15 | Rücklichtrelais (Lichtschalter, Sicherung: „25“, „26“) |
| 57 | 20 | ABS |
| 58 | 7,5 | Motorsteuergerät (ECCS), Zündspulenrelais, Luftmassenmesser, Nockenwellenpositionssensor |
| 59 | 10 | Einspritzdüsen |
| 60 | 15 | Kraftstoffpumpenrelais |
| 61 | 20 | Zündschalter, Anlasser-Halterrelais |
| 62 | 10 | Lichtmaschine |
| 63 | 20 | Heckscheibenheizungsrelais, Türspiegelheizungsrelais |
| 64 | 20 | Heckscheibenheizungsrelais, Türspiegelheizungsrelais |
| 70 | – | – |
| A | 100 | Lichtmaschine, Sicherung: „E“, „F“, „55“, „56“, „63“, „64“ |
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| B | 25 | Kühlgebläse |
| C | 30 | ABS |
| D | 30 | Anlasserrelais, Anlasser-Stopprelais, Diebstahlwarnsystem, Inhibitorschalter |
| E | 45 | Schalter (CB1), Schalter (CB2), Zubehörrelais Nr. 2 (Sicherungen: „11“, „10“), Sicherungen: „15“, „16“, „27“ |
| F | 75 | Zubehörrelais Nr. 1 (Sicherungen: „5“, „6“, „7“, „8“), Zündrelais (Sicherungen: „20“, „21“, „22“, „31“, „32“, „33“, „36“, „37“), Sicherungen: „1“, „2“, „3“, „4“, „12“, „13“, „14“, „23“, „34“ |
| R1 | Kühlgebläse | |
| R2 | Automatische Geschwindigkeitsregelung (ASCD) Halten | |
| R3 | Tagfahrlicht | |
| R4 | Hupe | |
| R5 | Scheibenwischer | |
| R6 | Park-/Neutralstellung | |
| R7 | Anlasser | |
| R8 | Heckscheibenentfrostung | |
| R9 | Außenspiegelentfrostung | |
| R10 | 1996-1997: Start halten | |
| R11 | Klimaanlage | |
Über Infiniti J30 (1993-1997)
Der Infiniti J30 ist eine Luxuslimousine, die von 1993 bis 1997 hergestellt wurde. Dieses Modell zeichnet sich durch ein elegantes Design und einen komfortablen Innenraum aus, der typisch für Fahrzeuge der Oberklasse dieser Zeit war. Unter der Haube befindet sich ein 3,0-Liter-V6-Motor, der ausreichend Leistung für eine reibungslose Fahrt bietet. Der Infiniti J30 ist bekannt für seine Zuverlässigkeit und hochwertige Verarbeitung, was ihn bei Markenliebhabern beliebt macht. Das Fahrzeug war mit fortschrittlichen Technologien ausgestattet und bot zahlreiche Komfortmerkmale, die den Reisekomfort erhöhten.
Sicherungskastenplan Infiniti J30
Diese Seite zeigt den Sicherungskastenplan für das Modell Infiniti J30, der für die ordnungsgemäße Wartung und Reparatur des Fahrzeugs unerlässlich ist. Der Sicherungskasten befindet sich bei diesem Modell normalerweise unter dem Armaturenbrett und im Motorraum. Die Diagramme auf dieser Seite zeigen die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Es ist wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden an den elektrischen Systemen zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement für die Sicherheit und Funktionalität des Fahrzeugs, daher ist es wichtig, einen Überblick über seine Anordnung und Funktionen zu haben.
