Infiniti G20 (1990-2002) – Sicherungskasten
In diesem Artikel finden Sie Diagramme des Sicherungskastens des Infiniti G20 (1990–2002), erhalten Informationen über die Position der Sicherungspaneele im Auto und erfahren die Zuordnung jeder Sicherung (Sicherungsbelegung).
Sicherungs- und Relaisplan – Infiniti G20
Gilt für Fahrzeuge, die in den Jahren hergestellt wurden:
1990, 1991, 1992, 1993, 1994, 1995, 1996.

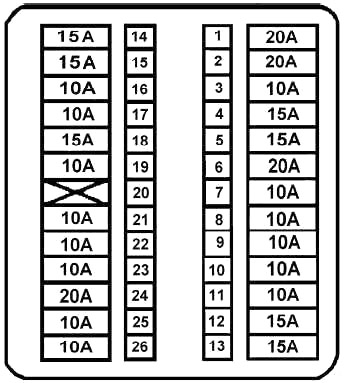

Sicherungsplan im Innenraum
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| Nummer | Ampere [A] | Beschreibung |
| 1 | 20 | Heckscheibenentfroster |
| 2 | 20 | Heckscheibenentfroster |
| 3 | 10 | bis 1993: Getriebesperrsystem-Timer, Steuergerät (nur A/T) |
| ab 1993.5: Kofferraum- und Tanköffnung, Multi-Fernbedienungssystem | ||
| 4 | 15 | Gebläsemotor |
| 5 | 15 | Gebläsemotor |
| 6 | 20 | Heckscheibe |
| 7 | 10 | Elektronisches Motorsteuerungssystem (ECCS), Lampenprüfrelais, Alarmsystem, Kühlerlüftersystem, Startsystem (1993.5-1995), A/T-Steuerungssystem (1993.5-1995), ASCD (1993-5-1995) |
| 8 | 15 | bis 1993: Kraftstoffpumpe |
| 10 | ab 1993.5: Airbagsystem | |
| 9 | 10 | Audio, Uhrbeleuchtung |
| 10 | 10 | Klimaanlage, Zeitsteuergerät, Alarmsystem |
| 11 | 10 | Türspiegel |
| 12 | 15 | Zigarettenanzünder |
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| 13 | 15 | Nebelscheinwerfer vorne |
| 14 | 15 | ab 1993.5: Audio |
| 15 | 15 | ab 1993.5: Kraftstoffpumpe |
| 16 | 10 | Startsystem, elektronisches Motorsteuerungssystem (ECCS), Kupplungssperrrelais (nur M/T), Tagfahrlichteinheit (nur Kanada), Diebstahlwarnanlage (1993.5-1995) |
| 17 | 10 | Warnblinkanlage, Fernbedienungssystem (1993.5-1995) |
| 18 | 10 | Hupe, Diebstahlwarnanlage, ASCD (1993.5-1995) |
| 19 | 10 | Rückleuchten, Positionsleuchten, Kennzeichenbeleuchtung, Seitenpositionsleuchten, Begrüßungsleuchten, Uhr, Warnglocke |
| 20 | – | – |
| 21 | 10 | bis 1993: Kombinierter Kilometerzähler, Getriebesperrsystem, Steueranschluss, Heckscheibenheizungsrelais, Leistungsantennenuhr, Lüfterrelais, Rückfahrlicht |
| ab 1993.5: Kombinierter Kilometerzähler, Getriebesperrsystem (A/T), Lüfterrelais, Datenverbindungskonnektor (Steueranschluss), Rückfahrlicht, Heckscheibenheizungsrelais, Tagfahrlichteinheit (Kanada), A/T-Steuerungssystem, Leistungsantennenuhr, Sicherheitsgurt-Relais, beheiztes Spiegelrelais | ||
| 22 | 10 | Einschalt-Signal |
| 23 | 10 | Elektronisches Motorsteuerungssystem (ECCS) |
| 24 | 20 | bis 1993: Bremslichter |
| ab 1993.5: Bremslichter, ASCD, Getriebesperrsystem, ABS-System | ||
| 25 | 10 | Innenbeleuchtung, Scheinwerfer, Kofferraumbeleuchtung, Zeitsteuergerät, Diebstahlwarnanlage, Leistungsantennen-Timer, automatisches Zweipunkt-Sicherheitsgurtsystem (1990-1993) |
| 26 | 10 | Antiblockiersystem, Zeitsteuergerät, automatisches Zweipunkt-Sicherheitsgurtsystem, automatische Geschwindigkeitsregelanlage (ASCD), Tagfahrlichteinheit (nur Kanada) |

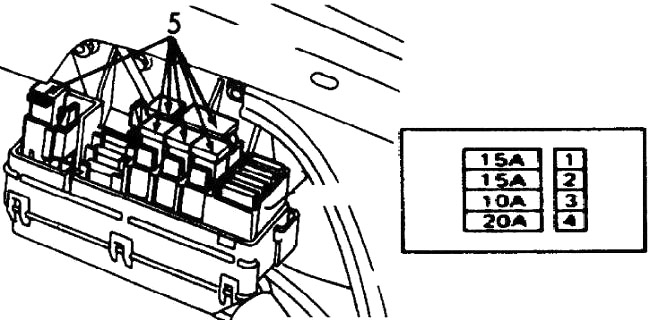

Sicherungsplan im Motorraum
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| 1 | 15 | Scheinwerfer |
| 2 | 15 | Tagfahrlichteinheit (nur Kanada) |
| 3 | 10 | Elektronisches Motorsteuerungssystem (ECCS) |
| 4 | 20 | Antiblockiersystem |
| 5 | 30 | Zündschalter (Sicherungsanschluss) |
| 6 | 30 | Hauptkabelbaum (Sicherungsanschluss) |
| 7 | 25 | ECCS (Sicherungsanschluss) |
| 8 | 75 | Lichtmaschine (Sicherungsanschluss) |
| 9 | 30 | Kühlerlüftersystem (Sicherungsanschluss) |
| Kühlerlüftersystem (Relais-3 A/T-Modelle) | ||
| 10 | 30 | Sicherungskasten ABS-Systemrelais, ABS-Steuergerät (Sicherungsanschluss) |
Motorraumrelais (rechter Kotflügel)

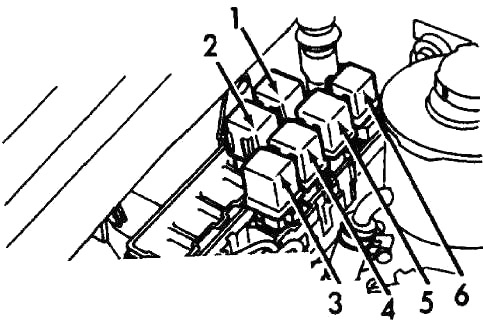

A/T-Modelle (1990-1993)
| Nummer | Beschreibung |
|---|---|
| 1 | Diebstahlwarnrelais – 1 |
| 2 | Automatische Geschwindigkeitsregelanlage (ASCD) |
| 3 | Klimaanlagenrelais |
| 4 | Diebstahlwarnrelais – 2 |
| 5 | Nebelscheinwerferrelais vorne |
| 6 | Hupenrelais |

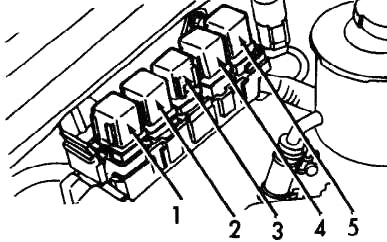

M/T-Modelle (1990-1993)
| Nummer | Beschreibung |
|---|---|
| 1 | Klimaanlagenrelais |
| 2 | Relais für die automatische Geschwindigkeitsregelanlage (ASCD) |
| 3 | Hupenrelais |
| 4 | Diebstahlwarnrelais – 1 |
| 5 | Diebstahlwarnrelais – 2 |

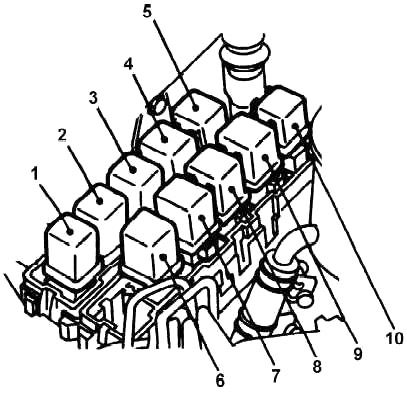

1993,5-1995
| Nummer | Beschreibung |
|---|---|
| 1 | Kühlerstartrelais – 3 |
| 2 | Hupenrelais – 2 |
| 3 | Kühlerlüfterrelais |
| 4 | Relais für die automatische Geschwindigkeitsregelanlage (ASCD) |
| 5 | Relais für die automatische Geschwindigkeitsregelanlage (ASCD) |
| 6 | Klimaanlagenrelais |
| 7 | Tagfahrlichtrelais (Kanada) |
| 8 | Beheiztes Spiegelrelais |
| 9 | Diebstahlwarnrelais – 1 |
| 10 | Hupenrelais |
Über Infiniti G20 (1990-2002)
Der Infiniti G20, der zwischen 1990 und 2002 hergestellt wurde, ist eine kompakte Luxuslimousine, die sich aufgrund ihrer Zuverlässigkeit und ihres Komforts großer Beliebtheit erfreute. Dieses Modell war mit Frontantrieb ausgestattet und bot verschiedene Motoroptionen, darunter den 2,0-Liter-Vierzylindermotor SR20DE, der eine ausgewogene Leistung und Effizienz bot. Der Infiniti G20 zeichnete sich durch ein elegantes Design, eine hochwertige Innenausstattung und fortschrittliche Technologien für seine Zeit aus, was ihn für Fahrer attraktiv machte, die ein zuverlässiges und komfortables Fahrzeug suchten.
Sicherungsplan Infiniti G20
Diese Seite zeigt den Sicherungsplan für das Infiniti G20-Modell, der für die Identifizierung und Wartung der elektrischen Systeme des Fahrzeugs unerlässlich ist. Der Sicherungskasten befindet sich normalerweise unter dem Armaturenbrett auf der Fahrerseite und im Motorraum. Die Diagramme zeigen die Sicherungsnummern, ihre Amperewerte und die geschützten Komponenten, was eine einfache Orientierung beim Sicherungswechsel ermöglicht. Es ist wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden an den elektrischen Systemen zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement für die Sicherheit und das ordnungsgemäße Funktionieren des Fahrzeugs.
