Infiniti FX45 (2003-2008) – Sicherungskasten und Relais
In diesem Artikel finden Sie Diagramme des Sicherungskastens des Infiniti FX45 (2003–2008), erhalten Informationen über die Position der Sicherungspaneele im Fahrzeug und lernen die Zuordnung jeder Sicherung (Sicherungsbelegung).
Sicherungs- und Relaisplan – Infiniti FX45
Gilt für Fahrzeuge der Baujahre:
2003, 2004, 2005, 2006, 2007, 2008.

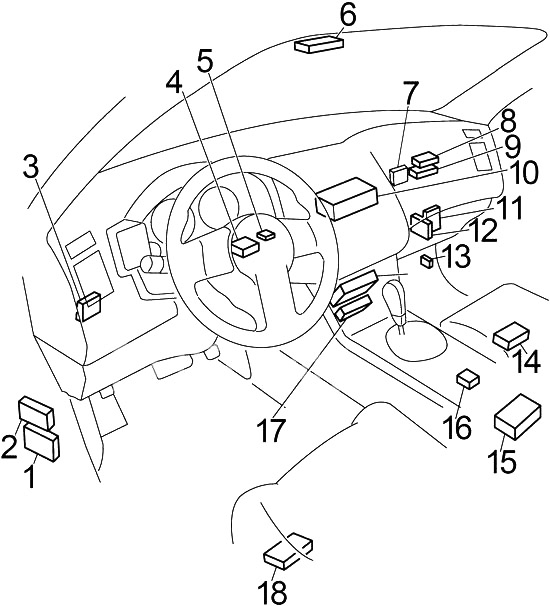

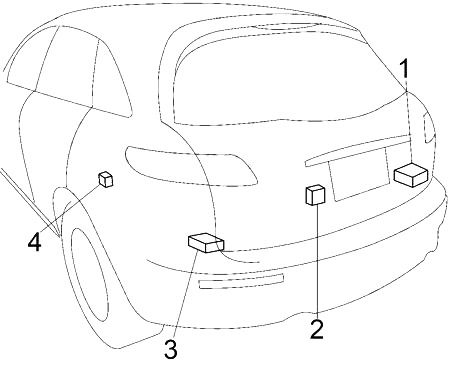

Kabine
- Karosseriesteuergerät (BCM)
- Sicherungskasten
- Intelligente Schlüsseleinheit
- Lenkradverriegelungseinheit
- NATS-Antennenverstärker
- Spurverlassenswarnkamera (LDW)
- Reifendrucküberwachungseinheit
- TEL-Adapter
- Display
- Kombinierter Kilometerzähler und Klimaanlagenverstärker
- Intelligente Geschwindigkeitsregelanlage (ICC) Steuereinheit
- Motorsteuergerät (ECM)
- AWD-Steuergerät
- Steuergerät für automatische Traktionspositionierung
- NAVI-Steuergerät
- Airbag-Diagnosesensoreinheit
- Rückfahrkamera-Steuergerät
- Fahrersitz-Steuergerät
- BOSE Audioverstärker
- Steuergerät für Heckklappenverriegelung
- Steuergerät für kombinierte Rückleuchte
- 2003-2005: Rückfahrlichtrelais

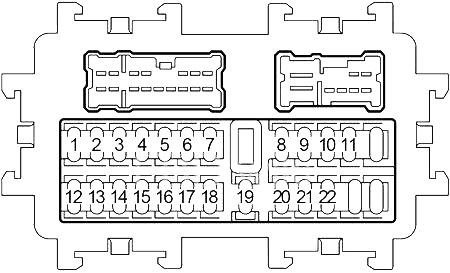

Sicherungskasten im Innenraum
Das Sicherungspanel befindet sich unten auf der Fahrerseite hinter der Fußraumverkleidung.
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| Nummer | Ampere [A] | Beschreibung |
| 1 | 15 | Karosseriesteuergerät (BCM), Motorsteuergerät (ECM), Kraftstoffeinspritzdüsen |
| 2 | 15 | Steckdose Kofferraum |
| 3 | 15 | Steckdose hinten |
| 4 | 15 | Steckdose vorne Nr. 2 |
| 5 | – | – |
| 6 | 10 | Audio, Display-Steuergerät, Satellitenradio-Tuner, kombinierter Kilometerzähler und Klimaanlagenverstärker, Klimaanlagen- und AV-Schalter, Antennenverstärker, Karosseriesteuergerät (BCM), Rückfahrkamera-Steuergerät, NAVI-Steuergerät, DVD-Player, TEL-Adapter, intelligente Schlüsseleinheit, externe Schlüsselantenne, kombinierter Kilometerzähler |
| 7 | 15 | Steckdose vorne Nr. 1 |
| 8 | 15 | Beheizter Spiegel |
| 9 | 10 | Kombinierter Kilometerzähler, Steuergerät für automatische Traktionspositionierung |
| 10 | 15 | Gebläsemotor, kombinierter Kilometerzähler und Klimaanlagenverstärker |
| 11 | 15 | Gebläsemotor, kombinierter Kilometerzähler und Klimaanlagenverstärker |
| 12 | 10 | Intelligente Geschwindigkeitsregelanlage (ICC), ICC-Sensor, ICC-Bremsschalter, ICC-Bremsstopprelais, Motorsteuergerät, kombinierter Kilometerzähler und Klimaanlagenverstärker, Bremslichtschalter, Getriebe-Magnetschloss, ECV-Magnetventil (Klimakompressor), Display-Steuergerät, NAVI-Steuergerät, TEL-Adapter, intelligentes Schlüsselmodul, Lenkwinkelsensor, Schneemodus-Schalter, Spurverlassenswarnschalter (LDW), LDW-Kameraeinheit, LDW-Gong, automatischer Abblendspiegel (Kompass), ASCD-Bremsschalter, Heckscheibenheizungsrelais, AWD-Steuergerät |
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| 13 | 10 | Airbag-Diagnosesensoreinheit, Steuergerät für Insassenklassifizierungssystem |
| 14 | 10 | Kombinierter Kilometerzähler |
| 15 | 10 | Sitzheizungsschalter |
| 16 | 10 | 2003-2005: Sauerstoffsensoren, Luft-Kraftstoff-Verhältnis-Sensoren |
| 17 | 20 | BOSE Audioverstärker |
| 18 | 15 | Steuergerät für Heckklappenverriegelung |
| 19 | 10 | Kombinierter Kilometerzähler, kombinierter Kilometerzähler und Klimaanlagenverstärker, Datenschnittstelle, Rückfahrkamera-Steuergerät, Sicherheitsleuchte, Uhr |
| 20 | 10 | Bremslichtschalter, intelligente Geschwindigkeitsregelanlage (ICC), ICC-Bremsstopprelais, ABS, kombinierter Kilometerzähler und Klimaanlagenverstärker, Steuergerät für kombinierte Rückleuchten |
| 21 | 10 | AWD-Steuergerät |
| 22 | 15 | Karosseriesteuergerät (BCM), Schlüsselschalter, Schlüssel- und Zündschalter, NATS-Antennenverstärker, Steuergerät für automatische Traktionspositionierung |

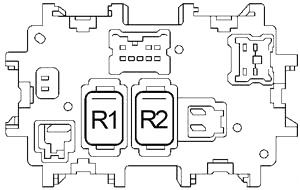

| R1 | Gebläse | |
| R2 | Zubehör | |

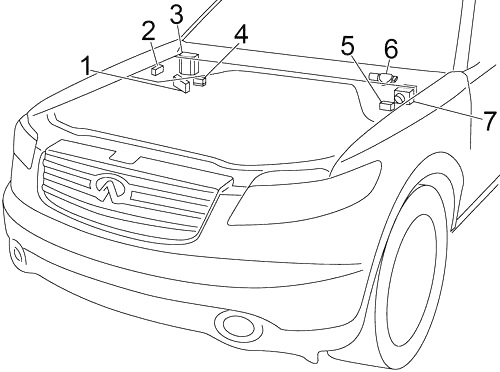

Motor
- Sicherungskasten Nr. 2
- Sicherungskasten Relais Nr. 1
- Sicherungskasten Nr. 1 (IPDM)
- Sicherungshalter
- 2006-2008: Sicherungskasten Relais Nr. 2
- Frontscheibenwischermotor
- ABS-Steuergerät

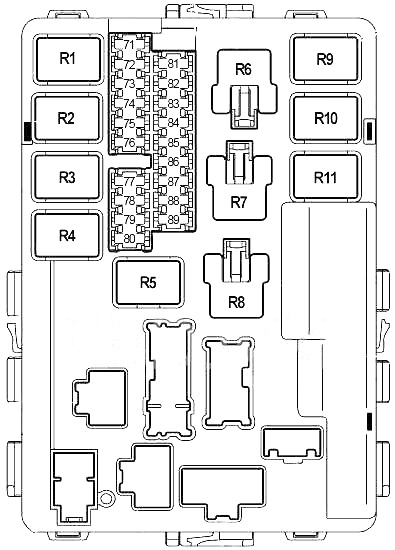

Sicherungskasten Motor 1
In der Nähe der Batterie.
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| Nummer | Ampere [A] | Beschreibung |
| 71 | 10 | Rücklichtrelais, Positionsleuchte, Rückleuchte, Begrenzungsleuchte, IPDM-Prozessor, Scheinwerferhöhenverstellung, Steuergerät für kombinierte Rückleuchten, Kennzeichenleuchte, Handschuhfachleuchte, Kombischalter, Mikrofon (Beleuchtung: A/T-Gerät, Schneemodus-Schalter, VDC OFF-Schalter, Uhr, Warnblinkschalter, Sitzheizungsschalter, Außenspiegel-Fernbedienungsschalter, LDW-Schalter, Klimaanlagen- und AV-Schalter, DVD-Player, vordere Steckdose) |
| 72 | 10 | Rechter Scheinwerfer (Abblendlicht) |
| 73 | 30 | Frontscheibenwischerrelais |
| 74 | 10 | Linker Scheinwerfer (Abblendlicht) |
| 75 | 20 | Heckscheibenheizungsrelais |
| 76 | 15 | Rechter Scheinwerfer (Fernlicht) |
| 77 | 20 | Motorsteuergerät (ECM), ECM-Relais, Magnetventil für Einlassventilsteuerung, Luftmassenmesser, Kurbelwellenpositionssensor, Nockenwellenpositionssensoren, Magnetventil für EVAP-Absorber-Spülvolumensteuerung, Zündspulen, Kondensator, Einlassventilsteuerungspositionssensoren (VK45DE) |
| 78 | 15 | IPDM-Prozessor, Frontscheibenwischerheizung |
| 79 | 10 | Klimakompressorkupplung |
| 80 | 20 | Heckscheibenheizungsrelais, Sicherung: „8“ |
| 81 | 15 | Kraftstoffpumpenrelais, Kraftstoffstandsensor und Kraftstoffpumpe, Motorsteuergerät (ECM) |
| 82 | 10 | ABS |
| 83 | 10 | Getriebesteuergerät (TCM), Rückfahrlichtrelais, Display-Steuergerät, NAVI-Steuergerät, Rückfahrkamera-Steuergerät |
| 84 | 10 | Kombischalter, Front- und Heckscheibenwischersystem |
| 85 | 10 | Luft-Kraftstoff-Verhältnis-Sensoren, beheizte Sauerstoffsensoren |
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| 86 | 15 | Linker Scheinwerfer (Abblendlicht) |
| 87 | 15 | Drosselklappensteuerungsrelais, Motorsteuergerät (ECM) |
| 88 | 15 | Relais für Nebelscheinwerfer vorne |
| 89 | 10 | Datenschnittstelle, EVAP-Absorber-Spülventil, VIAS-Steuermagnetventil (VK45DE) |
| R1 | Motorsteuergerät | |
| R2 | Scheinwerfer – Abblendlicht | |
| R3 | Scheinwerfer – Fernlicht | |
| R4 | Starten | |
| R5 | Zündung | |
| R6 | Kühlerlüfter (Nr. 3) | |
| R7 | Kühlerlüfter (Nr. 1) | |
| R8 | Kühlerlüfter (Nr. 2) | |
| R9 | Drosselklappenmotor | |
| R10 | Kraftstoffpumpe | |
| R11 | Nebelscheinwerfer vorne | |

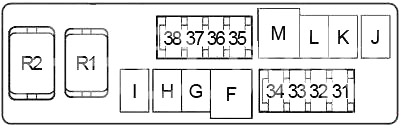

Sicherungskasten 2
In der Nähe der Batterie.
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| 31 | 30 | Anhängerbeleuchtung |
| 32 | 15 | Audio, Subwoofer, Display-Steuergerät, Klimaanlagen- und AV-Schalter, NAVI-Steuergerät, DVD-Player, TEL-Adapter |
| 33 | 10 | Lichtmaschine |
| 34 | 15 | Hupenrelais |
| 35 | 10 | Intelligente Geschwindigkeitsregelanlage (ICC) |
| 36 | 10 | Tagfahrlichtrelais |
| 37 | 10 | Getriebesteuergerät (TCM) |
| 38 | 10 | Intelligentes Schlüsselmodul, Schlüssel- und Zündschalter, Beifahrerseiten-Entriegelungsrelais, Lenkradverriegelungsmodul, intelligenter Schlüssel-Summer |
| F | 40 | Zündschalter, Startrelais |
| G | 40 | Kühlerlüfterrelais Nr. 1, Kühlerlüfterrelais Nr. 3 |
| H | 40 | Kühlerlüfterrelais Nr. 2 |
| I | 50 | ABS |
| J | – | – |
| K | 30 | Zubehörrelais Nr. 2 (Sicherungen: „2“, „3“) |
| L | 30 | ABS |
| M | 50 | Karosseriesteuergerät (BCM), Steuergerät für automatische Traktionspositionierung, elektrischer Sitz, Fensterheber, Schiebedach, Heckscheibenwischer, Innenbeleuchtung, Blinker, Warnblinkanlage |
| R1 | Hupe | |
| R2 | Zubehör 2 | |
Sicherungskasten 1
| Nummer | Relais |
|---|---|
| R1 | Tagfahrlicht |
| R2 | ICC-Bremse |
| R3 | Heckscheibenheizung |
Sicherungskasten Relais 2
| Nummer | Relais |
|---|---|
| R1 | Rückfahrlicht |
| R2 | – |

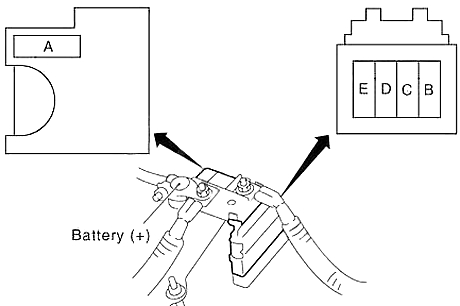

Sicherungsblock
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| A | 120 | Lichtmaschine, Sicherung: „B“, „C“ |
| B | 100 | Sicherung: „32“, „33“, „34“, „35“, „36“, „37“, „38“, „F“, „G“, „H“, „I“, „K“, „L“, „M“ |
| C | 80 | Scheinwerferrelais (Sicherungen: „72“, „74“), Abblendlichtrelais (Sicherungen: „76“, „86“), Sicherungen: „71“, „73“, „75“, „87“, „88“ |
| D | 60 | Zubehörrelais (Sicherungen: „4“, „6“, „7“), Lüfterrelais (Sicherungen: „10“, „11“), Sicherungen: „17“, „18“, „19“, „20“, „21“, „22“ |
| E | 80 | Zündrelais (Klimaanlagenrelais, Frontscheibenwischerrelais, Oberer Scheibenwischerrelais, Sicherungen: „81“, „82“, „83“, „84“, „85“, „89“), Sicherungen: „77“, „78“, „79“, „80“ |
Über Infiniti FX45 (2003-2008)
Der Infiniti FX45, produziert von 2003 bis 2008, ist ein Luxus-SUV, das sportliche Leistung mit Eleganz verbindet. Dieses Modell ist bekannt für seinen leistungsstarken 4,5-Liter-V8-Motor, der beeindruckende Leistung und Fahrdynamik bietet. Der FX45 zeichnet sich durch ein anspruchsvolles Design mit aerodynamischen Linien und einem hochwertigen Interieur aus, das mit modernen Technologien und bequemen Sitzen ausgestattet ist. Das Fahrzeug ist zudem mit fortschrittlichen Sicherheitsmerkmalen ausgestattet, die eine sichere Fahrt gewährleisten. Der Infiniti FX45 ist die ideale Wahl für alle, die eine Kombination aus Luxus, Leistung und Zuverlässigkeit suchen.
Sicherungskastenplan Infiniti FX45
Diese Seite zeigt den Sicherungskastenplan für den Infiniti FX45, der für die ordnungsgemäße Wartung und Reparatur des Fahrzeugs unerlässlich ist. Typische Positionen der Sicherungskästen für dieses Modell sind unter der Motorhaube und im Fahrgastraum. Unsere Diagramme zeigen die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Es ist wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden am elektrischen System zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement für die ordnungsgemäße Funktion der elektrischen Komponenten des Fahrzeugs, daher ist es wichtig, einen Überblick über seine Anordnung und Funktionen zu haben.
