Sicherungs- und Relaisplan – Skoda Scala

Gilt für Fahrzeuge, die in den Jahren hergestellt wurden:

2020.

Für den Zigarettenanzünder (Steckdosen) sind die Sicherungen 52 (12-V-Steckdose vorne Zigarettenanzünder) und 54 (12-V-Steckdose im Kofferraum) im Sicherungskasten auf dem Armaturenbrett zuständig.

Armaturenbrett

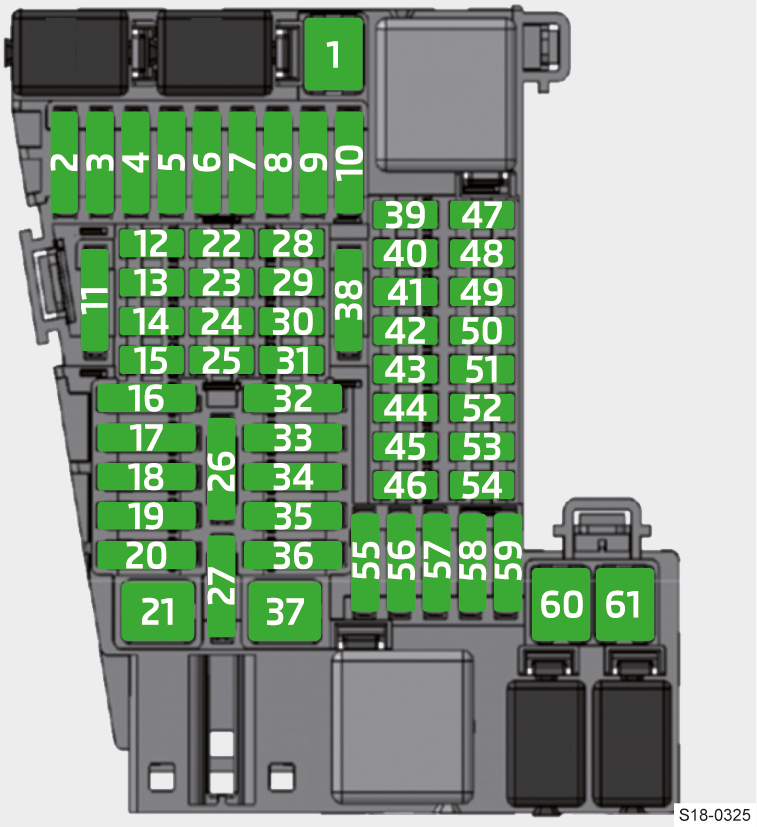

Der Sicherungskasten befindet sich hinter dem Ablagefach auf der Fahrerseite.
Drücken Sie den Knopf und öffnen Sie das Fach, ziehen Sie das Fach zu sich heran.

Nummer	Beschreibung
Nummer	Beschreibung
1	Anhängerkupplung
2	LED-Scheinwerfer – linke Seite
3	Musikverstärker
4	Scheinwerferwaschanlage
5	Schiebedach
6	Zentralverriegelung; Scheibenwaschanlage; Heckscheibenwischer.
7	Sitzheizung – hinten
8	Climatronic
9	LED-Scheinwerfer – rechte Seite
10	Anhängerkupplung
11	Elektrische Heckklappe
12	Beheiztes Lenkrad
13	Lichtschalter; Diagnosestecker; Regensensor; Bedienhebel unter dem Lenkrad; Frontscheibenheizung.
14	Scheibenwaschanlage
15	Kombiinstrument; Warnblinkanlage.
16	Licht – rechte Seite
17	Elektrische Fensterheber – rechte Seite
18	Scheibenwischer
19	Infotainment
20	Beheizbare Heckscheibe
21	SCR (AdBlue)
22	Nicht belegt
23	Rückfahrkamera
24	Telefonbox; GSM-Antenne; USB-Anschluss; Infotainment-Bildschirm.
25	Bedienhebel unter dem Lenkrad
26	Datenbus
27	Stoßdämpferregelung (adaptives Fahrwerk)
28	Sensor des Warnsystems
29	Hupe des Warnsystems
30	Zündung (Zündblockierung)

Nummer	Beschreibung
31	Klimaanlage; Heizung.
32	Gurtstraffer Beifahrer
33	Elektrische Fensterheber – linke Seite
34	Gurtstraffer Fahrer
35	Licht – linke Seite
36	Hupe
37	Sitzheizung vorne
38	Innenbeleuchtung; Tastenbeleuchtung; Scheinwerferreinigungsanlage; Ambientebeleuchtung; Manuelle Klimaanlage; Heizung.
39	Assistenzsysteme
40	Lichtschalter; Scheinwerfer; Scheinwerferregulierung; Diagnosestecker; Rückfahrlichtschalter; Bedienhebel unter dem Lenkrad.
41	Abblendung des Rückspiegels; Einstellung des Außenspiegels.
42	Kupplungspedalschalter; Motorstart; Klimaanlage.
43	Heckscheibenwischer
44	Airbagsystem; Airbag-Kontrollleuchte.
45	Scheibenwischer
46	Sitzheizung – hinten
47	Nicht belegt
48	Elektrische Lenksäulenverriegelung; Kessy (schlüsselloses Verriegelungs- und Startsystem).
49	SCR (AdBlue)
50	Hintere USB-Anschlüsse
51	Nicht belegt
52	Zigarettenanzünder vorne / 12-V-Steckdose
53	Zündblockierung; Automatikgetriebe.
54	12-V-Steckdose im Kofferraum
55	Nicht belegt
56	Manuelle Klimaanlage; Heizung.
57	Nicht belegt
58	Scheibenwaschanlage
59	Beheizbare Außenspiegel; Beheizbare Scheibenwaschdüsen.
60	Anhängerkupplung
61	Anhängerkupplung

Über Skoda Scala (2020-2022)

Der Skoda Scala, vorgestellt in den Jahren 2020 bis 2022, ist ein kompakter Hatchback, der sich durch modernes Design und fortschrittliche Technologien auszeichnet. Dieses Modell bietet verschiedene Motorisierungsoptionen, darunter Benzin- und Dieselmotoren mit einem Hubraum von 1,0 bis 1,5 Litern. Der Scala ist bekannt für seine Geräumigkeit und seinen Komfort, was ihn zu einer idealen Wahl für Familien und Einzelpersonen macht, die ein zuverlässiges und effizientes Fahrzeug suchen. Im Innenraum finden wir ein modernes Infotainmentsystem, das die Konnektivität mit Smartphones unterstützt, und eine Vielzahl von Sicherheitsmerkmalen, die die Fahrsicherheit erhöhen.

Sicherungsplan Skoda Scala

Diese Seite zeigt den Sicherungsplan für das Modell Skoda Scala, der für die ordnungsgemäße Wartung und Reparatur der elektrischen Systeme des Fahrzeugs unerlässlich ist. Im Skoda Scala befindet sich der Sicherungskasten üblicherweise im Bereich unter dem Armaturenbrett auf der Fahrerseite und im Motorraum. Die Diagramme auf dieser Seite zeigen die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Beim Austausch von Sicherungen ist es wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden an den elektrischen Systemen zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement für die Gewährleistung der ordnungsgemäßen Funktion der elektrischen Geräte im Fahrzeug.
