Skoda Fabia (2007-2017) – Sicherungskasten

In diesem Artikel finden Sie Diagramme des Sicherungskastens des Skoda Fabia (2007-2017), erhalten Informationen über die Position der Sicherungstafeln im Fahrzeuginneren und erfahren die Zuordnung jeder Sicherung (Sicherungsbelegung).

Skoda Fabia (2007) – Sicherungsplan

Baujahr: 2007.

Die Sicherung des Zigarettenanzünders (Steckdose) im Skoda Fabia (2007) ist die Sicherung 47 im Sicherungskasten auf dem Armaturenbrett.

Sicherungskasten auf dem Armaturenbrett

Nr.	Beschreibung	Amp [A]
1	Elektrohydraulische Servolenkung	5
2	Blinkerset; Scheinwerfer-Leuchtweitenregulierung.	5
3	Motorsteuerung – Benzinmotor	5
4	ABS-Steuergerät	5
5	Benzinmotor: Bremslichtschalter, Tempomat.	5
6	Nicht belegt	–
7	Motorsteuerung 1,2 ltr.	15
8	Einspritzdüsen – 1,4 ltr.; 1,6 ltr.	10
9	Heizungssteuerung; Klimaanlagensteuerung; Einparkhilfe; Kurvenlichtsteuerung.	5
10	PCV-Ventil	7,5
11	Elektrisch verstellbarer Spiegel; Elektrische Fensterheber.	7,5
12	Rückfahrlicht	10
13	Motorsteuerung (für Fahrzeuge mit Automatikgetriebe)	10
14	Motor für Kurvenlicht	10
15	PDA-Navigation	5
16	Nicht belegt	–
17	Standlicht links; Kennzeichenbeleuchtung.	5
18	Standlicht rechts	5
19	Radio, Zentralsteuergerät	5
20	Blinkerset; Lenkwinkelsensor; ESP.	5
21	Bremslichter	10
22	Heizungsbedienelemente; Klimaanlagensteuerung; Einparkhilfe; Mobiltelefon.	7,5
23	Innenbeleuchtung, Kofferraum und Handschuhfach	10
24	Heckklappenverriegelung	10
25	Sitzheizung	20
26	Beheizte Scheibenwaschdüsen; Scheibenreinigungssystem.	15
27	Nicht belegt	–
28	Benzinmotor: AKF-Ventil, Drosselklappe.	10
29	Einspritzung – Motor 1,2 ltr.	10

30	Kraftstoffpumpe – Benzinmotor	15
31	Lambdasonde	10
32	Dieselmotor: Bremslichtschalter und Kupplungspedal, Tempomat, Kraftstoffpumpenrelais, Glühkerzenrelais.	5
33	Motorsteuerung – Dieselmotor	30
34	Motorsteuerung 1,4 ltr.; 1,6 ltr.	30
	Kraftstoffpumpe – Dieselmotor	15
35	Elektrisch verschiebbares und anhebbares Dach	25
36	Hauptscheinwerfer	15 / 5a)
37	Nebelschlussleuchte	7,5
38	Nebelscheinwerfer	10
39	Gebläse	25
40	Heckscheibenwischer	10
41	Nicht belegt	–
42	Heckscheibenheizung	25
43	Hupe	20
44	Frontscheibenwischer	20
45	Zentralsteuergerät für Komfortsystem
46	Motorsteuerung 1,4 ltr.; 1,6 ltr.	5
47	Zigarettenanzünder, Steckdose im Kofferraum b)	15
48	Spannungssteuergerät Fahrzeug	5
49	Blinker	15
50	Vorbereitung für Radioinstallation, Telefon, Multifunktionsmodul.	10
51	Elektrisch betätigtes Fenster (vorne und hinten links)	25
52	Elektrisch betätigtes Fenster (vorne und hinten rechts)	25
53	Nicht belegt	–
54	Diebstahlwarnanlage	15
55	Nicht belegt	–
56	Scheinwerferreinigungsanlage	25
57	Nebelscheinwerfer links	15
58	Nebelscheinwerfer rechts	15
a) Je nach Scheinwerfertyp – beschädigte Sicherung durch eine neue mit gleicher Amperezahl ersetzen. b) Wenn der Motor ausgeschaltet ist, kann ein bereits angeschlossenes elektrisches Element die Batterie entladen.

Sicherungskasten an der Batterie

Nr.	Beschreibung	Amp [A]
1	Lichtmaschine	175
2	Innenraum	110
3	Kühlerlüfter	40
4	ABS oder TCS oder ESP	40
5	Elektrohydraulische Servolenkung	50
6	Glühkerzen	50
7	ABS oder TCS oder ESP	25
8	Kühlerlüfter	30
9	Klimaanlage	5
10	Motorsteuergerät	15
11	Zentralsteuergerät	5
12	Automatikgetriebe	5

Skoda Fabia (2008) – Sicherungsplan

Baujahr: 2008.

Die Sicherung des Zigarettenanzünders (Steckdose) im Skoda Fabia (2008) ist die Sicherung 47 im Sicherungskasten auf dem Armaturenbrett.

Sicherungskasten auf dem Armaturenbrett

Nr.	Beschreibung	Ampere [A]
1	Nicht belegt	–
2	Nicht belegt	–
3	Blinkerset; Scheinwerfer-Leuchtweitenregulierung.	5
4	ABS-Steuergerät	5
5	Benzinmotor: Bremslichtschalter, Tempomat.	5
6	Nicht belegt	–
7	Motorsteuerung 1,2 ltr.	15
8	Einspritzdüsen – 1,4 ltr.; 1,6 ltr.	10
9	Heizungssteuerung; Klimaanlagensteuerung; Einparkhilfe; Kurvenlichtsteuerung.	5
10	Nicht belegt	7,5
11	Elektrischer Spiegel; Elektrische Fensterheber.	7,5
12	Rückfahrlicht	10
13	Motorsteuerung (für Fahrzeuge mit Automatikgetriebe)	10
14	Motor für Kurvenlicht	10
15	PDA-Navigation	5
16	Elektrohydraulische Servolenkung; Motorsteuerung – Benzinmotor.	–
17	Standlicht links; Kennzeichenbeleuchtung.	5
18	Standlicht rechts	5
19	Radio, Zentralsteuergerät	5
20	Motorsteuerung 1,4 ltr.; 1,6 ltr. – Dieselmotor	5
21	Bremslichter	10
22	Heizungsbedienelemente; Klimaanlagensteuergerät; Einparkhilfe; Mobiltelefon; Blinkerset; Lenkwinkelsensor; ESP; Spannungssteuergerät Fahrzeug.	7,5
23	Innenbeleuchtung, Handschuhfach und Kofferraum	10
24	Heckklappenverriegelung	10
25	Sitzheizung	20
26	Beheizte Scheibenwaschdüsen; Scheibenreinigungssystem.	15
27	Nicht belegt	–
28	Benzinmotor: AKF-Ventil, Drosselklappe.	10
29	Einspritzung – Motor 1,2 ltr.	10

30	Kraftstoffpumpe – Benzinmotor	15
31	Lambdasonde	10
32	Dieselmotor: Bremslichtschalter und Kupplungspedal, Tempomat, Kraftstoffpumpenrelais, Glühkerzenrelais.	5
33	Motorsteuerung – Dieselmotor	30
34	Motorsteuerung 1,4 ltr.; 1,6 ltr.	30
	Kraftstoffpumpe – Dieselmotor	15
35	Beleuchtung Blinkerset und Schalter	5
36	Hauptscheinwerfer	15 / 5a)
37	Nebelschlussleuchte	7,5
38	Nebelscheinwerfer	10
39	Gebläse	25
40	Heckscheibenwischer	10
41	Nicht belegt	–
42	Heckscheibenheizung	25
43	Hupe	20
44	Heckscheibenwischer	20
45	Zentrales Komfortsystem-Steuergerät	15
46	Nicht belegt	–
47	Zigarettenanzünder; Steckdose im Kofferraum b).	15
48	ABS	15
49	Blinker	15
50	Vorbereitung für Radioinstallation, Telefon; Multifunktionsmodul.	10
51	Elektrisches Fenster (vorne und hinten links)	25
52	Elektrisches Fenster (vorne und hinten rechts)	25
53	Elektrisches Schiebe- und Hebedach	–
54	Diebstahlwarnanlage	15
55	Nicht belegt	–
56	Scheinwerferreinigungsanlage	25
57	Linkes Abblendlicht, Scheinwerfer-Leuchtweitenregulierung	15
58	Rechtes Abblendlicht	15
a) Je nach Scheinwerfertyp – beschädigte Sicherung durch eine neue mit gleicher Amperezahl ersetzen. b) Wenn der Motor ausgeschaltet ist, kann ein bereits angeschlossenes elektrisches Element die Batterie entladen.

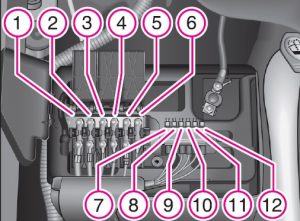

Sicherungsplan an der Batterie

Nr.	Beschreibung	Ampere [A]
1	Lichtmaschine	175
2	Innenraum	80
3	Zusatzheizung elektrisch	60
4	ABS oder TCS oder ESP	40
5	Elektrohydraulische Servolenkung	50
6	Glühkerzen	50
7	ABS oder TCS oder ESP	25
8	Kühlerlüfter	30
9	Klimaanlage	5
10	Kühlerlüfter	40
11	Zentralsteuergerät	5
12	Automatikgetriebe	5
	Zusatzheizung elektrisch	30

Skoda Fabia (2009) – Sicherungsplan

Baujahr: 2009.

Die Sicherung des Zigarettenanzünders (Steckdose) im Skoda Fabia (2007) ist die Sicherung 47 im Sicherungskasten auf dem Armaturenbrett.

Sicherungskasten auf dem Armaturenbrett

Nr.	Beschreibung	Amp [A]
1	Nicht belegt	–
2	Nicht belegt	–
3	Blinkerset; Scheinwerfer-Leuchtweitenregulierung.	5
4	ABS-Steuergerät	5
5	Benzinmotor: Bremslichtschalter, Tempomat.	5
6	Nicht belegt	–
7	Motorsteuerung 1,2 ltr.	15
8	Einspritzdüsen – 1,4 ltr.; 1,6 ltr.	10
9	Heizungssteuerung; Klimaanlagensteuerung; Einparkhilfe; Kurvenlichtsteuerung.	5
10	Nicht belegt	7,5
11	Elektrischer Spiegel; Elektrische Fensterheber.	7,5
12	Rückfahrlicht	10
13	Motorsteuerung (für Fahrzeuge mit Automatikgetriebe)	10
14	Motor für Kurvenlicht	10
15	PDA-Navigation	5
16	Elektrohydraulische Servolenkung; Motorsteuerung – Benzinmotor.	–
17	Standlicht links; Kennzeichenbeleuchtung.	5
18	Standlicht rechts	5
19	Radio, Zentralsteuergerät	5
20	Motorsteuerung 1,4 ltr.; 1,9 ltr. – Dieselmotor	5
21	Bremslichter	10
22	Heizungsbedienelemente; Klimaanlagensteuergerät; Einparkhilfe; Mobiltelefon; Blinkerset; Lenkwinkelsensor; ESP; Spannungssteuergerät Fahrzeug.	7,5
23	Innenbeleuchtung, Handschuhfach und Kofferraum	10
24	Heckklappenverriegelung	10
25	Sitzheizung	20
26	Beheizte Scheibenwaschdüsen; Scheibenreinigungssystem.	15
27	Nicht belegt	–
28	Benzinmotor: AKF-Ventil, Drosselklappe.	10
29	Einspritzung – Motor 1,2 ltr.	10

30	Kraftstoffpumpe – Benzinmotor	15
31	Lambdasonde	10
32	Dieselmotor: Bremslichtschalter und Kupplungspedal, Tempomat, Kraftstoffpumpenrelais, Glühkerzenrelais.	5
33	Steuergerät – Dieselmotor	30
34	Steuergerät 1,4 ltr.; 1,6 ltr.	30
	Kraftstoffpumpe – Dieselmotor	15
35	Beleuchtung Blinkerset und Schalter	5
36	Fernlicht	15 / 5a)
37	Nebelschlussleuchte	7,5
38	Nebelscheinwerfer	10
39	Gebläse	25
40	Heckscheibenwischer	10
41	Nicht belegt	–
42	Heckscheibenheizung	25
43	Hupe	20
44	Heckscheibenwischer	20
45	Zentralsteuergerät für Komfortsystem	15
46	Nicht belegt	–
47	Zigarettenanzünder; Steckdose im Kofferraum b).	15
48	ABS	15
49	Blinker	15
50	Vorbereitung für Radioinstallation, Telefon, Multifunktionsmodul	10
51	Elektrisches Fenster (vorne und hinten links)	25
52	Elektrisches Fenster (vorne und hinten rechts)	25
53	Elektrisches Schiebe- und Hebedach	–
54	Diebstahlwarnanlage	15
55	Nicht belegt	–
56	Scheinwerferreinigungsanlage	25
57	Linkes Abblendlicht, Scheinwerfer-Leuchtweitenregulierung	15
58	Rechtes Abblendlicht	15
a) Je nach Scheinwerfertyp – beschädigte Sicherung durch eine neue mit gleicher Amperezahl ersetzen. b) Wenn der Motor ausgeschaltet ist, kann ein bereits angeschlossenes elektrisches Element die Batterie entladen.

Sicherungsplan in der Nähe der Batterie (Schaltgetriebe)

Nr	Beschreibung	Amp [A]
1	Lichtmaschine	175
2	Nicht belegt	–
3	Innenraum	80
4	Zusatzheizung elektrisch	60
5	Innenraum	40
6	Glühkerzen; Kühlmittelgebläse.	50
7	Elektrohydraulische Servolenkung	50
8	ABS oder TCS oder ESP	25
9	Kühlerlüfter	30
10	Kühlerlüfter	5
11	ABS oder TCS oder ESP	40
12	Zentrales Steuermodul	5
13	Automatikgetriebe	5
	Zusatzheizung elektrisch	30

Sicherungsplan in der Nähe der Batterie (Automatikgetriebe)

Nummer	Beschreibung	Amp [A]
1	Lichtmaschine	175
2	Innenraum	80
3	Elektrische Zusatzheizung	60
4	ABS oder TCS oder ESP	40
5	Elektrohydraulische Servolenkung	50
6	Glühkerzen	50
7	ABS oder TCS oder ESP	25
8	Kühlerlüfter	30
9	Klimaanlage	5
10	Kühlerlüfter	40
11	Zentralsteuergerät	5
12	Automatikgetriebe	5
	Elektrische Zusatzheizung	30

Skoda Fabia (2010) – Sicherungskastenplan

Baujahr: 2010.

Die Sicherung des Zigarettenanzünders (Steckdose) im Skoda Fabia (2010) ist die Sicherung 47 im Sicherungskasten auf dem Armaturenbrett.

Sicherungskasten auf dem Armaturenbrett

Nr.	Beschreibung	Amp [A]
1	Nicht zugewiesen	–
2	Start&Stop	5
3	Instrumententafel; Scheinwerfer-Durchflusseinstellung.	7,5
4	ABS-Steuergerät	5
5	Benzinmotor: Bremslichtschalter, Tempomat.	5
6	Rückfahrlicht (Schaltgetriebe)	10
7	Zündung	15
	Motorsteuergerät; Automatikgetriebe.	7,5
8	Bremspedalschalter; Kühlmittelgebläse.	5
9	Heizungssteuerung; Klimaanlagensteuerung; Parkassistenz; Kurvenlichtsteuerung; Kühlgebläse.	5
10	Klimaanlage a)	7,5
11	Spiegeleinstellung	5
12	Steuergerät für Anhängererkennung	5
13	Steuergerät Automatikgetriebe	5
14	Motor für Halogenscheinwerfer mit Kurvenlichtfunktion.	10
15	PDA-Navigation	5
16	Elektrohydraulische Servolenkung	5
17	START – STOP – Radio	10
	Tagfahrlicht	7,5
18	Spiegelheizung	5
19	Kontakt S.	5
20	Motorsteuergerät	5
	Motorsteuergerät	7,5
	Kraftstoffpumpenrelais	15
	Kraftstoffpumpensteuergerät	15
21	Rückfahrlicht; Scheinwerfer mit Nebelscheinwerfern mit „CORNER“-Funktion.	10
22	Heizungssteuerung; Klimaanlagensteuerung; Parkassistenz; Telefon; Instrumententafel; Lenkwinkelsensor; ESP; Fahrzeugspannungsregler; Multifunktionslenkrad.	7,5
23	Innenbeleuchtung, Fahrgast- und Kofferraum; Seitenlichter.	15
24	Zentrales Fahrzeugsteuergerät	5
25	Sitzheizung	20
26	Heckscheibenwischer	10
27	Nicht zugewiesen	–
28	Benzinmotor: AKF-Ventil; Stellklappen.	10
29	Einspritzung, Wasserpumpe	10
30	Kraftstoffpumpe	15

Starten	20
Tempomat; PTC-Relaisfunktion.	5
31	Lambdasonde	10
32	Hochdruckpumpe; Druckventil.	15
33	Motorsteuergerät	30/15
34	Motorsteuergerät	15
	Vakuumpumpe	20
35	Stromversorgung Zündschlüssel	5
36	Fernlicht	15
37	Nebelschlussleuchte	7,5
38	Nebelscheinwerfer	10
39	Lüfter	30
40	Beheizte Frontscheibendüsen; Scheibenreinigungssystem	15
41	Nicht zugewiesen	–
42	Heckscheibenheizung	25
43	Hupe	20
44	Scheibenwischer vorne	20
45	Zentrales Steuergerät für Komfortsystem	25/10
46	Diebstahlwarnanlage	15
47	Zigarettenanzünder, Steckdose im Kofferraum b)	15
48	ABS; START-STOP – DC/DC-Wandler ESP.	15
49	Blinker, Bremslichter	15
50	START-STOP – Infotainment mit DC/DC-Wandler	30
	Radio	10
51	Elektrisches Fenster (vorne und hinten links)	25
52	Elektrisches Fenster (vorne und hinten rechts)	25
53	Positionslicht – linke Seite	5
	Elektrisch zu öffnendes Dach
54	START-STOP – Instrumententafel	5
	Diebstahlwarnanlage	15
55	Steuergerät Automatikgetriebe DSG	30
56	Scheinwerferreinigungsanlage	25
	Positionslicht – rechte Seite	5
57	Linker Scheinwerfer mit Abblendlicht, Scheinwerfer-Leuchtweitenregulierung	15
58	Rechtes Abblendlicht	15
a) Gilt nur für bestimmte Länder. b) Wenn der Motor ausgeschaltet ist, kann bereits ein angeschlossenes elektrisches Element die Batterie entladen.

Sicherungsplan in der Nähe der Batterie (Schaltgetriebe, Automatikgetriebe DSG)

Nr.	Beschreibung	Amp [A]
1	Lichtmaschine	175
2	Nicht zugewiesen	–
3	Innenraum	80
4	Zusatzheizung elektrisch	60
5	Innenraum	40
6	Glühkerze; Kühlmittelgebläse.	50
7	Elektrohydraulische Servolenkung	50
8	ABS oder TCS oder ESP	25
9	Kühlerlüfter	30
10	Kühlerlüfter	5
11	ABS oder TCS oder ESP	40
13	Automatikgetriebe	5
	Zusatzheizung elektrisch	30

Sicherungsplan in der Nähe der Batterie (Automatikgetriebe)

Nr.	Beschreibung	Amp [A]
1	Lichtmaschine	175
2	Intern	80
3	Zusatzheizung elektrisch	60
4	ESP	40
5	Elektronische Servolenkung	50
6	Glühkerze	50
7	ESP	25
8	Kühlerlüfter	30
9	Klimaanlage	5
10	ABS	40
11	Zentrales Steuermodul	5
12	Automatikgetriebe	5
	Zusatzheizung elektrisch	40

Skoda Fabia (2011) – Sicherungsplan

Baujahr: 2011.

Die Sicherung des Zigarettenanzünders (Steckdose) im Skoda Fabia (2011) ist die Sicherung 47 im Sicherungskasten

Sicherungskasten auf dem Armaturenbrett

Nr.	Beschreibung	Amp [A]
1	Nicht zugewiesen	–
2	Start/Stop	5
3	Blinkerset; Scheinwerfer-Durchflusseinstellung.	7,5
4	ABS-Steuergerät	5
5	Benzinmotor: Tempomat	5
6	Rückfahrlicht (Schaltgetriebe)	10
7	Zündung	15
	Motorsteuergerät; Automatikgetriebe.	7,5
8	Bremspedalschalter; Kühlmittelgebläse.	5
9	Heizungssteuerung; Klimaanlagensteuergerät; Parkassistenz; Kurvenlichtsteuergerät; Kühlgebläse.	5
10	Klimaanlage a)	7,5
11	Spiegeleinstellung	5
12	Steuergerät für Anhängererkennung	5
13	Steuergerät Automatikgetriebe	5
14	Motor für Halogenscheinwerfer mit Kurvenlichtfunktion.	10
15	PDA-Navigation	5
16	Elektrische Servolenkung	5
17	START – STOP – Radio	10
	Tagfahrlicht	7,5
18	Spiegelheizung	5
19	Kontakt S.	5
20	Motorsteuergerät	5
	Motorsteuergerät	7,5
	Kraftstoffpumpenrelais	15
	Kraftstoffpumpensteuergerät	15
21	Rückfahrlicht; Nebelscheinwerfer mit „ROH“-Funktion.	10
22	Heizungssteuerung; Klimaanlagensteuergerät; Parkassistenz; Mobiltelefon; Blinkerset; Lenkwinkelsensor; ESP; Fahrzeugspannungssteuergerät; Multifunktionslenkrad.	7,5
23	Innenbeleuchtung, Handschuhfach und Kofferraum; Seitenlichter.	15
24	Zentrales Fahrzeugsteuergerät	5
25	Sitzheizung	20
26	Heckscheibenwischer	10
27	Nicht zugewiesen	–
28	Benzinmotor: AKF-Ventil, Regelklappe.	10
29	Einspritzung, Wasserpumpe	10
30	Kraftstoffpumpe	15

Starten	20
Tempomat, Funktion PTC-Relais	5
31	Lambdasonde	10
32	Hochdruckpumpe, Druckventil	15
33	Motorsteuergerät	30/15
34	Motorsteuergerät	15
	Vakuumpumpe	20
35	Stromversorgung Zündschlüssel	5
36	Hauptscheinwerfer	15
37	Nebelschlussleuchte	7,5
38	Nebelscheinwerfer	10
39	Lüfter	30
40	Beheizte Frontscheibenwischerdüsen; Scheibenreinigungssystem.	15
41	Nicht zugewiesen	–
42	Heckscheibenheizung	25
43	Hupe	20
44	Frontscheibenwischer	20
45	Zentrales Steuerungssystem für das Komfortsystem	25/10
46	Diebstahlwarnanlage	15
47	Zigarettenanzünder; Steckdose im Kofferraum b).	15
48	ABS, START-STOP – DC / DC-Wandler ESP	15
49	Blinker; Bremslichter.	15
50	START-STOP – Infotainment mit DC / DC-Wandler	30
	Radio	10
51	Elektrisches Fenster (vorne und hinten links)	25
52	Elektrisches Fenster (vorne und hinten rechts)	25
53	Parklicht – linke Seite	5
	Elektrisches Schiebedach
54	START-STOP – Anzeigetafel	5
	Diebstahlwarnanlage	15
55	Steuergerät Automatikgetriebe DSG	30
56	Scheinwerferreinigungsanlage	25
	Parklicht – rechte Seite	5
57	Linker Abblendlichtscheinwerfer, Scheinwerfer-Leuchtweitenregulierung	15
58	Rechtes Abblendlicht	15
a) Gilt nur für bestimmte Länder. b) Wenn der Motor ausgeschaltet ist, kann bereits ein angeschlossenes elektrisches Element die Batterie entladen.

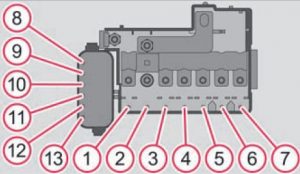

Sicherungskasten in der Nähe der Batterie (Schaltgetriebe, Automatikgetriebe DSG)

Nr.	Beschreibung	Amp [A]
1	Lichtmaschine	175
2	Nicht zugewiesen	–
3	Innenraum	80
4	Zusatzheizung elektrisch	60
5	Innenraum	40
6	Glühkerze; Kühlmittelgebläse.	50
7	Elektrohydraulische Servolenkung	50
8	ABS oder TCS oder ESP	25
9	Kühlerlüfter	30
10	Kühlerlüfter	5
11	ABS oder TCS oder ESP	40
13	Automatikgetriebe	5
	Zusatzheizung elektrisch	30

Sicherungskasten in der Nähe der Batterie (Automatikgetriebe)

Nr.	Beschreibung	Amp [A]
1	Lichtmaschine	175
2	Intern	80
3	Zusatzheizung elektrisch	60
4	ESP	40
5	Elektrohydraulische Servolenkung	50
6	Glühkerze	50
7	ESP	25
8	Kühlerlüfter	30
9	Klimaanlage	5
10	ABS	40
11	Zentrales Steuermodul	5
12	Automatikgetriebe	5
	Zusatzheizung elektrisch	40

Skoda Fabia (2012) – Sicherungsplan

Baujahr: 2012.

Die Sicherung des Zigarettenanzünders (Steckdose) im Skoda Fabia (2012) ist die Sicherung 47 im Sicherungskasten auf dem Armaturenbrett.

Sicherungskasten auf dem Armaturenbrett

Nr.	Beschreibung
1	Kontakt S.
2	Start/Stop
3	Blinkerset; Scheinwerfer-Durchflusseinstellung.
4	ABS-Steuergerät
5	Benzinmotor: Tempomat.
6	Rückfahrlicht (Schaltgetriebe)
7	Zündung
	Motorsteuergerät; Automatikgetriebe.
8	Bremspedalschalter; Kühlmittelgebläse.
9	Heizungssteuerung; Klimaanlagensteuerung; Parkassistenz; Kurvenlichtsteuerung; Kühlgebläse.
10	Klimaanlage
11	Spiegeleinstellung
12	Steuergerät für Anhängererkennung
13	Steuergerät Automatikgetriebe
14	Motor für Halogenscheinwerfer mit Kurvenlichtfunktion.
15	PDA-Navigationssystem
16	Elektrohydraulische Servolenkung
17	START – STOP – Radio
	Tagfahrlicht
18	Spiegelheizung
19	Kontakt S.
20	Diebstahlwarnanlage
21	Rückfahrlicht; Nebelscheinwerfer mit „ROH“-Funktion.
22	Heizungssteuerung; Klimaanlagensteuerung; Parkassistenz; Mobiltelefon; Blinkerset; Lenkwinkelsensor; ESP; Fahrzeugspannungsregler; Multifunktionslenkrad.
23	Innenbeleuchtung, Handschuhfach und Kofferraum; Seitenlichter.
24	Zentrales Steuergerät Fahrzeug
25	Sitzheizung
26	Heckscheibenwischer
27	Telefonvorbereitung
28	Benzinmotor: AKF-Ventil; Regelklappe.
29	Einspritzung, Wasserpumpe
30	Kraftstoffpumpe
	Zündung
	Tempomat; Betrieb des PTC-Relais.
31	Lambdasonde

32	Hochdruckpumpe; Druckventil.
33	Motorsteuergerät
34	Motorsteuergerät
	Vakuumpumpe
35	Stromversorgung Zündschlüssel
36	Hauptscheinwerfer
37	Nebelschlussleuchte
38	Nebelscheinwerfer
39	Lüfter
40	Beheizte Düsen für Scheibenwischer vorne; Scheibenreinigungssystem.
41	Nicht zugewiesen
42	Heckscheibenheizung
43	Hupe
44	Frontscheibenwischer
45	Zentrales Steuermodul für das Komfortsystem
46	Motorsteuergerät
	Motorsteuergerät
	Kraftstoffpumpenrelais
	Kraftstoffpumpensteuergerät
47	Zigarettenanzünder; Steckdose im Kofferraum a).
48	ABS, START-STOP – DC / DC-Wandler ESP
49	Blinker; Bremslichter.
50	START-STOP – Infotainment mit DC / DC-Wandler
	Radio
51	Elektrisches Fenster (vorne und hinten) – linke Seite
52	Elektrisches Fenster (vorne und hinten) – rechte Seite
53	Positionsbeleuchtung – linke Seite
	Elektrisches Schiebe- und Ausstelldach
54	START-STOP – Anzeigetafel
	Diebstahlwarnanlage
55	Steuergerät Automatikgetriebe DSG
56	Scheinwerferreinigungsanlage
	Positionsbeleuchtung – rechte Seite
57	Linker Abblendlichtscheinwerfer, Scheinwerfer-Leuchtweitenregulierung
58	Abblendlicht auf der rechten Seite
a) Wenn der Motor bereits ausgeschaltet ist, kann ein angeschlossenes elektrisches Element die Batterie entladen

Sicherungsplan in der Nähe der Batterie (Schaltgetriebe, Automatikgetriebe DSG)

Nummer	Beschreibung
1	Lichtmaschine
2	Nicht belegt
3	Innenraum
4	Zusätzliche elektrische Heizung
5	Innenraum
6	Glühkerzen; Kühlmittelgebläse.
7	Elektrohydraulische Servolenkung
8	ABS oder TCS oder ESP
9	Kühlerlüfter
10	Automatikgetriebe
11	ABS oder TCS oder ESP
12	Zentrales Steuergerät
13	Zusätzliche elektrische Heizung

Sicherungsplan in der Nähe der Batterie (Automatikgetriebe)

Nummer	Beschreibung
1	Lichtmaschine
2	Innenraum
3	Zusätzliche elektrische Heizung
4	ESP
5	Elektrohydraulische Servolenkung
6	Glühkerzen
7	ESP
8	Kühlerlüfter
9	Klimaanlage
10	ABS
11	Zentrales Steuergerät
12	Automatikgetriebe
	Zusätzliche elektrische Heizung

Skoda Fabia (2013) – Sicherungsplan

Baujahr: 2013.

Die Sicherung des Zigarettenanzünders (Steckdose) im Skoda Fabia (2013) ist die Sicherung 47 im Sicherungskasten auf dem Armaturenbrett.

Sicherungskasten auf dem Armaturenbrett

Nr.	Beschreibung
1	Kontakt S.
2	Start/Stopp
3	Blinkerset; Scheinwerfer-Durchflussregelung.
4	ABS-Steuergerät; START-STOP-Taste.
5	Benzinmotor: Geschwindigkeitsregelsystem.
6	Rückfahrlicht (Schaltgetriebe)
7	Zündung, Motorsteuergerät; Automatikgetriebe.
8	Bremspedalschalter; Kupplungspedalschalter.
9	Heizungssteuerung; Klimaanlagensteuergerät; Parkassistent; Kurvenlichtsteuergerät; Kühlerlüfter; Scheibenwaschdüsen.
10	Scheibenwischer- und Waschanlage
11	Spiegelverstellung
12	Steuergerät für Anhängererkennung
13	Steuergerät Automatikgetriebe
14	Motor für Halogenscheinwerfer mit Kurvenlichtfunktion.
15	PDA-Navigationssystem
16	Elektrohydraulische Servolenkung
17	START-STOP (Radio); Tagfahrlicht.
18	Spiegelheizung
19	Kontakt S.
20	Alarm
21	Rückfahrleuchte, Nebelscheinwerfer mit CORNER-Funktion.
22	Heizungsbedienelemente; Klimaanlagensteuergerät; Parkassistent; Mobiltelefon; Blinkerset; Lenkwinkelsensor; ESC; Fahrzeugspannungssteuergerät; Multifunktionslenkrad.
23	Innenbeleuchtung, Handschuhfach und Kofferraum; Seitenlichter.
24	Zentrales Steuergerät
25	Sitzheizung
26	Heckscheibenwischer
27	Telefonvorbereitung
28	Benzinmotor: AKF-Ventil; Benzinmotor: Regelklappe.

29	Einspritzung, Wasserpumpe
30	Kraftstoffpumpe; Zündung; Tempomat; PTC-Relaisbetrieb.
31	Lambdasonde
32	Hochdruckpumpe; Druckventil.
33	Motorsteuergerät
34	Motorsteuergerät; Vakuumpumpe.
35	Zündschlüsselversorgung
36	Hauptsatz
37	Nebelschlussleuchte; DC/DC START-STOP Wandler.
38	Nebelscheinwerfer
39	Heizungslüfter
40	Nicht belegt
41	Nicht belegt
42	Heckscheibenheizung
43	Hupe
44	Scheibenwischer
45	Zentrales Steuergerät für das Komfortsystem.
46	Motorsteuergerät; Kraftstoffpumpe.
47	Zigarettenanzünder; Steckdose im Kofferraum.
48	ABS; START-STOP – DC/DC Wandler ESP.
49	Blinker, Bremslichter
50	Infotainment mit START-STOP Wandler (DC/DC); Radio.
51	Elektrisches Fenster (vorne und hinten) – linke Seite.
52	Elektrisches Fenster (vorne und hinten) – rechte Seite.
53	Parklicht – linke Seite, Elektrisch verschiebbares und klappbares Dach.
54	START-STOP (Anzeigesatz); Alarm.
55	Steuergerät Automatikgetriebe
56	Scheinwerferwaschanlage; Parklicht – rechte Seite.
57	Linker Abblendscheinwerfer; Scheinwerfer-Reichweitenregulierung.
58	Rechter Abblendscheinwerfer

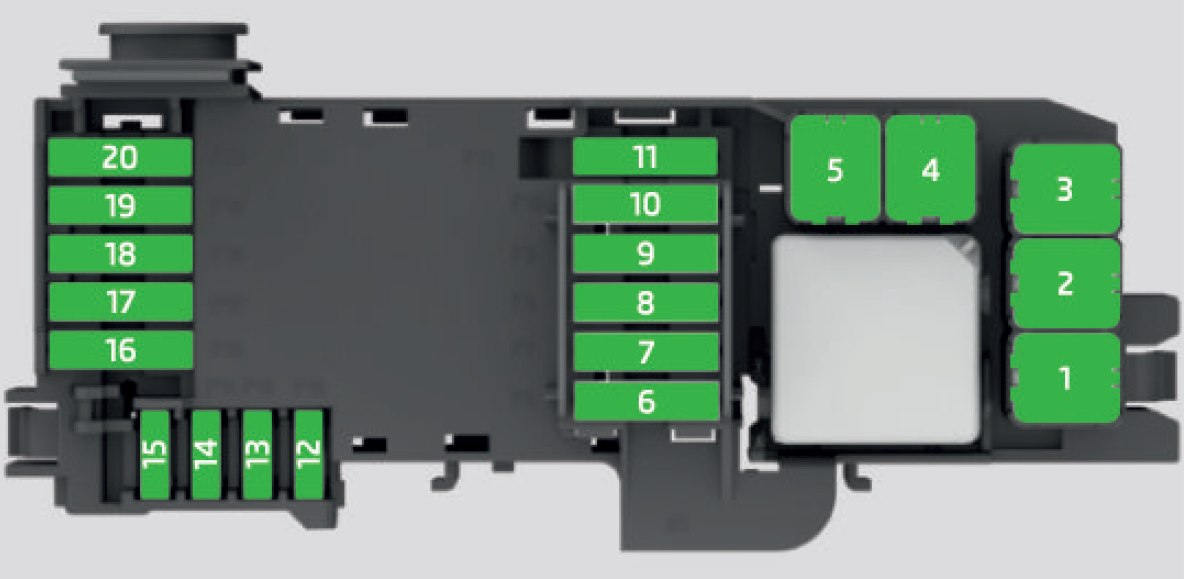

Sicherungsplan im Motorraum

Nummer	Beschreibung
1	Generator
2	Nicht belegt
3	Innenraum
4	Zusätzliche elektrische Heizung
5	Innenraum
6	Zündkerze Kühlmittelgebläse.
7	Elektrohydraulische Servolenkung.
8	ABS oder TCS oder ESP
9	Kühlerlüfter
10	Automatikgetriebe
11	ABS oder TCS oder ESP
12	Zentrales Steuergerät
13	Zusätzliche elektrische Heizung

Skoda Fabia (2014) – Sicherungskastenplan

Baujahr: 2014.

Die Sicherung des Zigarettenanzünders (Steckdose) im Skoda Fabia (2014) ist die Sicherung 47 im Sicherungskasten auf dem Armaturenbrett.

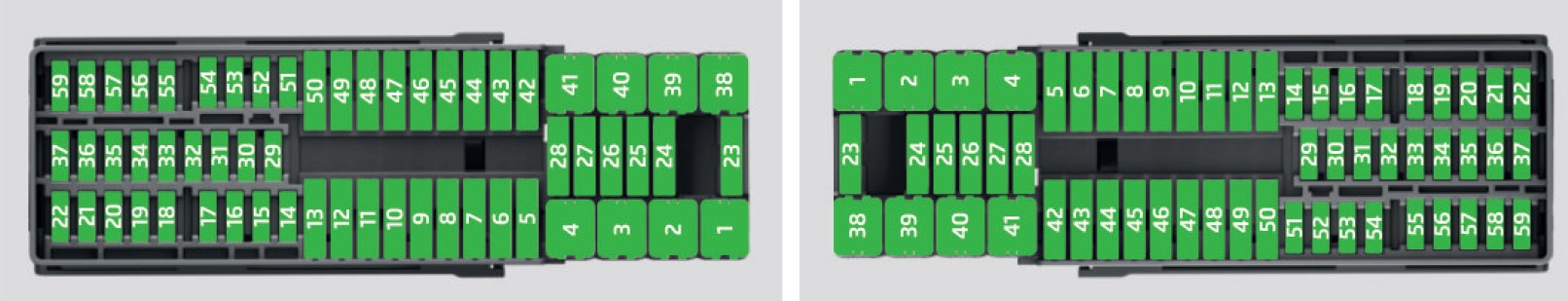

Sicherungskasten auf dem Armaturenbrett

Nr.	Beschreibung
1	Kontakt S.
2	Start/Stopp
3	Blinkerset; Scheinwerfer-Intensitätseinstellung.
4	ABS-Steuergerät; START-STOP-Taste.
5	Benzinmotor: Geschwindigkeitsregelsystem.
6	Rückfahrlicht (Schaltgetriebe)
7	Zündung; Motorsteuerung; Automatikgetriebe.
8	Bremspedalschalter; Kupplungspedalschalter.
9	Heizungssteuerung; Klimaanlagensteuerung; Parkassistent; Kurvenlichtsteuerung; Kühlerlüfter; Scheibenwaschdüsen.
10	Scheibenwischer- und Sprühsystem der Frontscheibe.
11	Spiegelverstellung
12	Steuergerät für Anhängererkennung
13	Steuergerät Automatikgetriebe
14	Motor für Halogen-Projektionsscheinwerfer mit Kurvenlichtfunktion.
15	PDA-Navigationssystem
16	Elektrohydraulische Servolenkung
17	Stromversorgung des Lichtschalters
18	Spiegelheizung
19	Kontakt S.
20	Alarm
21	Rückfahrlicht; Scheinwerfer mit Nebelscheinwerfern und CORNER-Funktion.
22	Heizungsbedienelemente; Klimaanlagensteuergerät; Parkassistent; Mobiltelefon; Blinkerset; Lenkwinkelsensor; ESC; Fahrzeugspannungssteuergerät; Multifunktionslenkrad,
23	Innenbeleuchtung, Handschuhfach und Kofferraum; Seitenlichter.
24	Zentrales Steuergerät
25	Sitzheizung
26	Heckscheibenwischer
27	Telefonvorbereitung
28	Benzinmotor: AKF-Ventil, Regelklappe.

29	Einspritzung; Wasserpumpe.
30	Kraftstoffpumpe; Zündung; Tempomat; Funktion des PTC-Relais.
31	Lambdasonde
32	Hochdruckpumpe; Druckventil.
33	Motorsteuergerät
34	Motorsteuerung, Vakuumpumpe
35	Tagfahrlicht; Radio für Fahrzeuge mit START-STOP-Funktion.
36	Hauptkabelbaum
37	Nebelschlussleuchte; DC/DC-Wandler START-STOP.
38	Nebelscheinwerfer
39	Heizungslüfter
40	Nicht belegt
41	Nicht belegt
42	Heckscheibenheizung
43	Hupe
44	Scheibenwischer
45	Zentrales Steuergerät für das Komfortsystem
46	Motorsteuerung, Kraftstoffpumpe
47	Zigarettenanzünder, Steckdose im Kofferraum
48	ABS; START-STOP – DC/DC-Wandler ESP.
49	Blinker; Bremslichter.
50	START-STOP-Wandler (DC/DC), Radio
51	Elektrisches Fenster (vorne und hinten) – linke Seite.
52	Elektrisches Fenster (vorne und hinten) – rechte Seite.
53	Parklicht – linke Seite; Elektrisch betätigtes Schiebe- und Kippdach.
54	START-STOP (Anzeigesatz); Alarm.
55	Steuergerät Automatikgetriebe
56	Scheinwerferwaschdüsen; Parklicht – rechte Seite.
57	Linker Abblendscheinwerfer; Scheinwerfer-Reichweitenregulierung.
58	Abblendscheinwerfer rechte Seite

Sicherungskasten im Motorraum

Nummer	Beschreibung
1	Lichtmaschine
2	Nicht belegt
3	Innenraum
4	Elektrische Zusatzheizung
5	Innenraum
6	Zündkerze; Kühlmittelgebläse.
7	Elektrohydraulische Servolenkung
8	ABS oder TCS oder ESP
9	Kühlerlüfter
10	Automatikgetriebe
11	ABS oder TCS oder ESP
12	Zentrales Steuergerät
13	Elektrische Zusatzheizung

Skoda Fabia (2015) – Sicherungskastenplan

Baujahr: 2015.

Die Sicherung des Zigarettenanzünders (Steckdose) im Skoda Fabia (2015) ist die Sicherung 44 im Sicherungskasten auf dem Armaturenbrett.

Sicherungsfarbe | Ampere
hellbraun 5
dunkelbraun 7,5
rot 10
blau 15
gelb / blau 20
weiß 25
grün / rosa 30
grün 40
rot 50

Position

Fahrgastraum

Motorraum

Sicherungskasten auf dem Armaturenbrett

Fahrzeug mit Linkslenkung | Fahrzeug mit Rechtslenkung

Nummer	Beschreibung
1	Scheinwerfer links; Positionslicht; Hoch montiertes Bremslicht.
2	Zentralverriegelung
3	Starterrelais
4	Rechtes Licht; Nebelschlussleuchte; Kennzeichenbeleuchtung.
5	Elektrische Fensterheber – Steuerung
6	Steuergerät, Innenbeleuchtung
7	Hupe
8	Anhängerkupplung – Licht links
9	Steuerung unter dem Lenkrad; Motorsteuerung (nur ohne KESSY); Automatikgetriebe (nur ohne KESSY); Automatikgetriebehebel (nur ohne KESSY); ESC (nur ohne KESSY); Steuergerät für Anhängererkennung (nur ohne KESSY); Servolenkung (nur ohne KESSY); Airbag (nur ohne KESSY).
10	Elektrische Fensterheber – hinten links
11	Scheinwerferreinigungsanlage
12	Radioanzeige
13	12-V-Steckdose im Kofferraum
14	Steuerung unter dem Lenkrad; Lichtschalter; Verriegelung zum Entfernen des Schlüssels aus dem Armaturenbrett (Automatikgetriebe); Diagnoseanschluss; Blinkender Scheinwerfer; SmartGate-Steuerung; Regensensor; Lichtsensor.
15	Klimaanlagensteuerung; Automatikgetriebehebel.
16	Armaturenbrett
17	Alarmanlage; Hupe.
18	Nicht belegt
19	Nicht belegt
20	Nicht belegt
21	Nicht belegt
22	Scheibenwischersystem vorne und hinten
23	Nicht belegt
24	Klimaanlagenlüfter, Heizung; Steuerung für Klimaanlage, Heizung.
25	Nicht belegt
26	Beheizte Vordersitze
27	Heckscheibenwischer
28	Nicht belegt
29	Airbag (nur mit KESSY)

30	Elektrische Fensterheber; Lichtschalter; Rückfahrlichtschalter; Klimaanlagensteuerung; Parkassistenzsteuerung; Außenspiegel; Stromversorgung der zentralen Tastenleiste; Stromversorgung der seitlichen Tastenleiste; Innenspiegel.
31	Kraftstoffpumpe; Kühlerlüftersteuerung; Tempomat; Relaisspule für Scheibenwischer vorne und hinten.
32	Diagnoseanschluss; Scheinwerferwinkeleinstellung.
33	Starterrelaisspule; Kupplungspedalschalter.
34	Beheizte Düsen für die Frontscheibe
35	Nicht belegt
36	Beheizte Vordersitze
37	Radar
38	Nicht belegt
39	Zusätzliche elektrische Heizung
40	Nicht belegt
41	Heckscheibenheizung
42	Elektrische Fensterheber – Beifahrer vorne
43	Anhängerkupplung – Kontakt in der Steckdose
44	Zigarettenanzünder; 12-V-Steckdose.
45	Elektrische Fensterheber – hinten rechts
46	Sprühdüse für Front- und Heckscheibe; Bedienhebel unter dem Lenkrad.
47	Anhängerkupplung – Kontakt in der Steckdose
48	Anhängerkupplung – rechtes Licht
49	Kraftstoffpumpensteuerung
50	Radio
51	Außenspiegelheizung
52	KESSY-Steuergerät
53	KESSY-Lenkradsperre
54	Nicht belegt
55	Beheizte Vordersitze
56	Nicht belegt
57	Nicht belegt
58	Nicht belegt
59	Nicht belegt

Sicherungskasten im Motorraum

Nummer	Beschreibung
1	Kühlerlüfter
2	Steuergerät Glühkerzensystem
3	ABS / ESC Steuergerät
4	Zusätzliche elektrische Heizung
5	Zusätzliche elektrische Heizung
6	Automatikgetriebe
7	Motorsteuergerät
8	Wischerblätter
9	Zentrales Steuergerät

10	ABS / ESC Steuergerät
11	Nicht belegt
12	Motorkomponenten
13	Bremspedalschalter
14	Motorkomponenten, Relaisspule Kraftstoffpumpe
15	Motorsteuergerät
16	Anlassermotor
17	Motorsteuergerät
18	Motorkomponenten; Relaisspulen der elektrischen Heizung; Kühlerlüfter.
19	Lambdasonde
20	Motorkomponenten; Steuergerät Glühkerzensystem; Heizung der Ölsumpfentlüftung.

Skoda Fabia (2016) – Sicherungsplan

Baujahr: 2016.

Die Sicherung des Zigarettenanzünders (Steckdose) im Skoda Fabia (2016) ist die Sicherung 44 im Sicherungskasten auf dem Armaturenbrett.

Sicherungsfarbe | Ampere
hellbraun 5
dunkelbraun 7,5
rot 10
blau 15
gelb / blau 20
weiß 25
grün / rosa 30
grün 40
rot 50

Position

Fahrgastraum

Motorraum

Sicherungskasten auf dem Armaturenbrett

Fahrzeug mit Linkslenkung | Fahrzeug mit Rechtslenkung

Nummer	Beschreibung
1	Vordere linke Leuchte; Leuchte; Hohe hintere Bremsleuchte.
2	Zentralverriegelung
3	Anlasserrelais
4	Rechte Leuchte; Hintere Nebelschlussleuchte; Kennzeichenbeleuchtung.
5	Elektrische Fensterheber – Fahrer
6	Steuergerät; Innenbeleuchtung.
7	Hupe
8	Anhängerkupplung – linke Leuchte
9	Lenkstockhebel; Motorsteuerung (nur ohne KESSY); Automatikgetriebe (nur ohne KESSY); Automatikgetriebehebel (nur ohne KESSY); ESC (nur ohne KESSY), Anhängererkennungssteuerung (nur ohne KESSY); Servolenkung (nur ohne KESSY); Airbag (nur ohne KESSY).
10	Elektrische Fensterheber – hinten links
11	Scheinwerferreinigungsanlage
12	Radio-Display
13	12 V Steckdose im Kofferraum
14	Lenkstockhebel; Lichtschalter; Schlüsselentnahmesperre aus dem Armaturenbrett (Automatikgetriebe); Diagnoseanschluss; Blinkender Scheinwerfer; SmartGate-Steuerung; Regensensor; Lichtsensor.
15	Klimaanlage; Automatikgetriebehebel.
16	Instrumententafel
17	Alarmanlage; Hupe.
18	Nicht zugewiesen
19	Nicht zugewiesen
20	Nicht zugewiesen
21	Nicht zugewiesen
22	Scheibenwischersystem vorne und hinten
23	Nicht zugewiesen
24	Klimaanlagenlüfter, Heizung; Steuerung für Klimaanlage, Heizung.
25	Nicht zugewiesen
26	Schalter für Sitzheizung vorne
27	Heckscheibenwischer
28	Nicht zugewiesen
29	Airbag

30	Elektrische Fensterheber; Lichtschalter; Rückfahrlichtschalter; Außenspiegel; Stromversorgung Mittelkonsole; Stromversorgung Seitenkonsole; Rückspiegel.
31	Kraftstoffpumpe; Kühlerlüftersteuerung; Tempomat; Relaisspule für Scheibenwischer vorne und hinten.
32	Diagnoseanschluss; Scheinwerfereinstellung; Klimaanlage; Parkassistent.
33	Anlasserrelaisspule; Bremspedalschalter.
34	Beheizte Scheibenwaschdüsen vorne
35	Nicht zugewiesen
36	Beheizte Vordersitze
37	Radar
38	Nicht zugewiesen
39	Zusatzheizung elektrisch
40	Nicht zugewiesen
41	Heckscheibenheizung
42	Elektrische Fensterheber – Beifahrer vorne
43	Anhängerkupplung – Steckdosenkontakt
44	Zigarettenanzünder; 12 V Steckdose.
45	Elektrische Fensterheber – hinten rechts
46	Spritzdüse für Front- und Heckscheibe; Lenkstockhebel.
47	Anhängerkupplung – Steckdosenkontakt
48	Anhängerkupplung – rechte Leuchte
49	Kraftstoffpumpe
50	Radio
51	Außenspiegelheizung
52	KESSY
53	KESSY Lenkradsperre
54	Nicht zugewiesen
55	Beheizte Vordersitze
56	Nicht zugewiesen
57	Nicht zugewiesen
58	Nicht zugewiesen
59	Nicht zugewiesen

Sicherungskasten im Motorraum

Nummer	Beschreibung
1	Kühlerlüfter
2	Glühkerzensystem
3	ABS oder ESC
4	Elektrische Zusatzheizung
5	Elektrische Zusatzheizung
6	Automatikgetriebe
7	Motorsteuergerät
8	Scheibenwischer
9	Zentrales Steuermodul; Batteriedatenmodul.

10	ABS oder ESC
11	Nicht zugewiesen
12	Motorkomponenten
13	Bremspedalschalter
14	Motorkomponenten; Relaisspule Kraftstoffpumpe.
15	Motorsteuergerät
16	Starten
17	Motorsteuergerät
18	Motorkomponenten; Relaisspulen für elektrische Heizelemente; Kühlerlüfter.
19	Lambdasonde
20	Motorkomponenten; Steuerung Glühkerzensystem; Heizung Motorraumlüftung.

Skoda Fabia (2017) – Sicherungskastenbelegung

Baujahr: 2017.

Die Sicherung für den Zigarettenanzünder (Steckdose) im Skoda Fabia (2017) ist Sicherung 44 im Sicherungskasten auf dem Armaturenbrett.

Sicherungsfarbe | Ampere
hellbraun 5
dunkelbraun 7,5
rot 10
blau 15
gelb / blau 20
weiß 25
grün / rosa 30
grün 40
rot 50

Position

Fahrgastraum

Motorraum

Sicherungskasten auf dem Armaturenbrett

Fahrzeug mit Linkslenkung | Fahrzeug mit Rechtslenkung

Nummer	Beschreibung
1	Vordere linke Leuchte; Leuchte; Hoch montierte Bremsleuchte.
2	Zentralverriegelung; Vorder- und Rückleuchten (nur mit KESSY oder ACC).
3	Starten
4	Rechte Leuchte; Nebelschlussleuchte; Kennzeichenbeleuchtung.
5	Elektrische Fensterheber – Fahrer
6	Innenbeleuchtung
7	Hupe
8	Anhängerkupplung – linke Leuchte
9	Lenkstockhebel; Motorsteuerung (nur ohne KESSY); Automatikgetriebe (nur ohne KESSY); Automatikgetriebehebel (nur ohne KESSY); ESC (nur ohne KESSY); Anhängerkupplung (nur ohne KESSY); Servolenkung (nur ohne KESSY).
10	Elektrische Fensterheber – hinten links
11	Scheinwerferreinigungsanlage
12	Infotainment-Display
13	12 V Steckdose im Kofferraum
14	Lenkstockhebel; Lichtschalter; Schlüsselentnahmesperre aus dem Armaturenbrett (Automatikgetriebe); Diagnoseanschluss; Blinkender Scheinwerfer; SmartGate; Regensensor; Lichtsensor; Rückfahrkamera.
15	Klimaanlage; Automatikgetriebe.
16	Instrumentengruppe
17	Diebstahlwarnanlage; Hupe.
18	Nicht belegt
19	Nicht belegt
20	Nicht belegt
21	Nicht belegt
22	Vorder- und Rückleuchten (nur ohne KESSY oder ohne ACC)
23	Nicht belegt
24	Klimaanlagenlüfter, Heizung; Steuerung für Klimaanlage, Heizung.
25	Nicht belegt
26	Beheizte Vordersitze
27	Heckscheibenwischer
28	Nicht belegt
29	Airbag

30	Elektrische Fensterheber; Lichtschalter; Rückfahrlichtschalter; Außenspiegel; Stromversorgung Mittelkonsole; Seitenkonsole; Rückspiegel; Klimaanlage; Parkassistent.
31	Kraftstoffpumpe; Kühlerlüfter; Tempomat; Scheibenwaschanlage vorne und hinten; Motorstart.
32	Diagnoseanschluss; Scheinwerfer-Leuchtweitenregulierung.
33	Kupplungspedalschalter
34	Beheizte Düsen für die vordere Scheibenwaschanlage
35	Nicht zugewiesen
36	Beheizte Vordersitze
37	Radar
38	Nicht zugewiesen
39	Zusätzliche elektrische Heizung
40	Nicht zugewiesen
41	Heckscheibenheizung
42	Elektrische Fensterheber – Beifahrer vorne
43	Abnehmbare Vorrichtung – elektrische Steckdose
44	Zigarettenanzünder; 12 V Steckdose.
45	Elektrische Fensterheber – hinten rechts
46	Scheibenwaschanlage vorne und hinten; Lenkstockhebel.
47	Abnehmbare Vorrichtung – elektrische Steckdose
48	Anhängerkupplung – rechte Leuchte
49	Kraftstoffpumpe
50	Infotainment
51	Außenspiegelheizung
52	KESSY
53	KESSY Lenkradsperre
54	Nicht zugewiesen
55	Beheizte Vordersitze
56	Nicht zugewiesen
57	Nicht zugewiesen
58	Nicht zugewiesen
59	Nicht zugewiesen

Sicherungskasten im Motorraum

Nummer	Beschreibung
1	Kühlerlüfter
2	Zündkerzensystem
3	ABS oder ESC
4	Zusätzliche elektrische Heizung
5	Zusätzliche elektrische Heizung
6	Automatikgetriebe
7	Motorsteuergerät
8	Bürsten
9	Batteriedatenmodul

10	ABS oder ESC
11	Nicht zugewiesen
12	Einspritzdüsen; Kraftstoffdosierventil; Öldruckregelventil; Kühler-Abgasrückführungsventil.
13	Bremspedalschalter
14	Kraftstoffpumpe; Kühlmittelpumpe.
15	Motorsteuergerät
16	Anlassermotor
17	Motorsteuergerät
18	Elektrische Zusatzheizung; Kühlerlüfter; Entlüftungsventil; Öltemperatursensor; Aktivkohlefilterventil; Ansaugventil.
19	Lambdasonde
20	Heizung; Heizung der Ölwanne; Zündspulen.

Über Skoda Fabia (2007-2017)

Der Skoda Fabia, produziert von 2007 bis 2017, ist ein beliebtes Modell im Kleinwagensegment. Dieses Modell ist bekannt für seine Zuverlässigkeit, Praktikabilität und sparsamen Motoren. Der Skoda Fabia bietet verschiedene Motorvarianten, darunter Benzin- und Dieseloptionen, die von 1,2-Liter-Dreizylindern bis zu 1,6-Liter-Vierzylindern reichen. Dank seiner Kompaktheit ist er ideal für städtische Umgebungen und bietet gleichzeitig ausreichend Platz für Passagiere und Gepäck. Der Innenraum ist auf Funktionalität und Komfort ausgelegt, was ihn zu einer ausgezeichneten Wahl für den täglichen Gebrauch macht.

Sicherungskastenbelegung Skoda Fabia

Diese Seite zeigt die Sicherungskastenbelegung für das Modell Skoda Fabia, die für die Identifizierung und Wartung der elektrischen Komponenten des Fahrzeugs unerlässlich ist. Im Skoda Fabia befindet sich der Sicherungskasten normalerweise im Innenraum des Fahrzeugs, unter dem Armaturenbrett auf der Fahrerseite, und ein weiterer kann im Motorraum untergebracht sein. Die Diagramme auf dieser Seite zeigen deutlich die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Es ist wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden am elektrischen System zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement für den sicheren Betrieb des Fahrzeugs, daher ist es wichtig, ihn regelmäßig zu überprüfen und zu warten.
