Skoda Octavia (2017-2019…) – Sicherungskasten
Skoda Octavia (2017-2019…) – Sicherungsplan
Baujahr: 2017, 2018, 2019.
Die Sicherungen des Zigarettenanzünders (Steckdose) im Skoda Octavia sind die Sicherungen Nr. 40 (12 V Steckdose) und Nr. 46 (230 V Steckdose) im Sicherungskasten des Armaturenbretts.
| Sicherungsfarbe | Ampere [A] |
|---|---|
| hellbraun | 5 |
| dunkelbraun | 7.5 |
| rot | 10 |
| blau | 15 |
| gelb-blau | 20 |
| weiß | 25 |
| grün / rosa | 30 |
| orange / grün | 40 |
| rot | 50 |
Lage des Sicherungskastens
Fahrzeuge mit Linkslenkung:

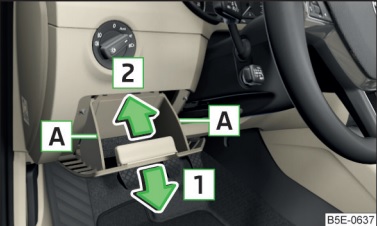

Bei Fahrzeugen mit Linkslenkung befindet sich der Sicherungskasten hinter dem Handschuhfach auf der linken Seite des Armaturenbretts.
- Öffnen Sie das Handschuhfach.
- Fassen Sie das Handschuhfach im Bereich der Pfeile an.
- Ziehen Sie das Handschuhfach in Pfeilrichtung 1 heraus.
- Ersetzen Sie die entsprechende Sicherung.
- Drücken Sie das Handschuhfach in Pfeilrichtung 2 in die verriegelte Position am Armaturenbrett.
Fahrzeuge mit Rechtslenkung:
Bei Fahrzeugen mit Rechtslenkung befindet sich der Sicherungskasten auf der Beifahrerseite hinter dem Handschuhfach auf der linken Seite des Armaturenbretts.
Ausbau des Handschuhfachs:
- Führen Sie einen Schraubendreher unter die Seitenabdeckung.
- Entriegeln Sie die Abdeckung in Pfeilrichtung 1.
- Schieben Sie die Abdeckung in Pfeilrichtung 2.
- Öffnen Sie das Handschuhfach.
- Führen Sie einen Schraubendreher seitlich in das Armaturenbrett in Pfeilrichtung 3 ein.
- Entriegeln Sie mit dem Schraubendreher den Bremsarm A des Handschuhfachs in Pfeilrichtung 4.
- Ziehen Sie das Handschuhfach in Pfeilrichtung 5 heraus.
- Entfernen Sie die Kunststoffklammer, die sich unter der Abdeckung des Sicherungskastens im Motorraum befindet.
- Platzieren Sie die Klammer auf der entsprechenden Sicherung und ziehen Sie die Sicherung heraus.
- Setzen Sie eine neue Sicherung ein.
- Bringen Sie die Halterung in die ursprüngliche Position zurück.
Einbau des Handschuhfachs:
- Schieben Sie den Anschlag B des Handschuhfachs hinter die Halterung C.
- Schieben Sie das Handschuhfach in die entgegengesetzte Richtung von Pfeil 5.
- Führen Sie den Bremsarm ein und verriegeln Sie ihn mit dem Schraubendreher in Pfeilrichtung 4.
- Drücken Sie die Seitenabdeckung in die entgegengesetzte Richtung von Pfeil 2.
- Drücken Sie die Seitenabdeckung vollständig in die entgegengesetzte Richtung von Pfeil 1.
Sicherungskasten-Diagramm
Sicherungsbelegung im Armaturenbrett
| Nr | Beschreibung |
|---|---|
| Nr | Beschreibung |
| 1 | Nicht belegt |
| 2 | Nicht belegt |
| 3 | 2017-2018:
Spannungsstabilisator für Taxifahrzeuge; 2019: Nicht belegt. |
| 4 | Beheiztes Lenkrad |
| 5 | Datenbus |
| 6 | Alarmsensor |
| 7 | Klimaanlage;
Heizung; Empfänger der Fernbedienung für Standheizung; Schalthebel Automatikgetriebe; Verriegelung des Schlüsselauszugs aus dem Armaturenbrett (2019, Fahrzeug mit Automatikgetriebe). |
| 8 | Lichtschalter;
Regensensor; Diagnosestecker; Innenbeleuchtung; Steuergerät für Frontscheinwerfer. |
| 9 | Allradantrieb |
| 10 | Infotainment-Display |
| 11 | Licht – links |
| 12 | Infotainment |
| 13 | Gurtstraffer – Fahrerseite |
| 14 | Gebläse für Klimaanlage;
Heizung. |
| 15 | Elektrische Lenkungsverriegelung |
| 16 | Phonebox;
Kabelloses Laden des Telefons. |
| 17 | Kombiinstrument, Anschluss an Alarmanlage |
| 18 | Rückfahrkamera |
| 19 | KESSY-System |
| 20 | Bedienhebel unter dem Lenkrad |
| 21 | Adaptiver Dämpfer |
| 22 | Anhängerkupplung – elektrische Steckdose |
| 23 | Öffnendes Panoramadach |
| 24 | Licht – rechts |
| 25 | Zentralverriegelung –
Vordertür links, Fenster – links; Außenspiegel – Heizung, Klappfunktion, Einstellung der Spiegelfläche. |
| 26 | Beheizte Vordersitze |
| Nr | Beschreibung |
|---|---|
| 27 | Innenbeleuchtung |
| 28 | Anhängerkupplung – Beleuchtung links |
| 29 | 2017-2018:
nicht belegt; 2019: SCR (AdBlue). |
| 30 | Beheizte Rücksitze |
| 31 | Nicht belegt |
| 32 | Einparkhilfe (assistiertes Parken) |
| 33 | Airbag;
Schalter für Warnblinkanlage. |
| 34 | TCS;
ESC; Reifendrucküberwachung; Klimaanlage; Rückfahrlichtschalter; Spiegel mit automatischer Abblendung; START-STOP; Beheizte Rücksitze; Sport-Soundgenerator. |
| 35 | Leuchtweitenregulierung;
Diagnosestecker; Sensor (Kamera) hinter der Windschutzscheibe; Radarsensor. |
| 36 | Rechter Scheinwerfer |
| 37 | Linker Scheinwerfer |
| 38 | Anhängerkupplung |
| 39 | Zentral –
Vordertür rechts, Fensterheber – rechts; Rechter Spiegel – Heizung, Klappfunktion des Spiegels, Einstellung der Spiegelfläche. |
| 40 | 12 V Stromanschluss. |
| 41 | Gurtstraffer – Beifahrerseite |
| 42 | Zentral – hintere Türen;
Scheinwerferwaschanlage; Waschanlage. |
| 43 | Musikverstärker |
| 44 | Anhängerkupplung – elektrische Steckdose |
| 45 | Elektrisch verstellbare Sitze |
| 46 | 230 V Stromanschluss. |
| 47 | Heckscheibenwischer |
| 48 | Toter-Winkel-Assistent |
| 49 | Motorstart, Kupplungspedalschalter |
| 50 | Motorhaubenentriegelung |
| 51 | 2017-2018:
Multifunktionseinheit für Taxifahrzeuge; 2019: SCR (AdBlue). |
| 52 | Spannungsstabilisator für Taxi, USB-Steckdose |
| 53 | Beheizte Heckscheibe |
Lage des Sicherungskastens
Die Sicherungen befinden sich unter der Abdeckung im Motorraum links.

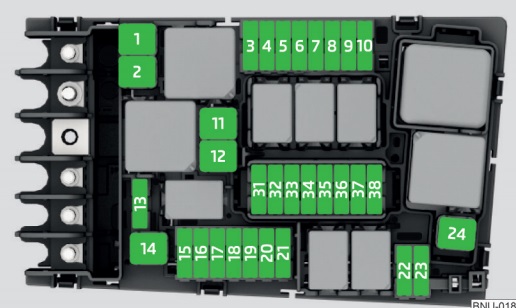

Sicherungskasten-Diagramm
Sicherungsbelegung im Motorraum
| Nr | Beschreibung |
|---|---|
| Nr | Beschreibung |
| 1 | 2017-2018:
ESC; ABS; 2019: ESC; ABS; Handbremse. |
| 2 | ESC;
ABS. |
| 3 | Motorsteuerungssystem |
| 4 | 2017-2018:
Kühlerlüfter; Öltemperatursensor; Luftmassenmesser; Regelventil für Kraftstoffdruck; Elektrischer Zuheizer; Ölsicherheitsventil; Abgasrückführventil; 2019: Kühlerlüfter; Öltemperatursensor; Luftmassenmesser; Regelventil für Kraftstoffdruck; Elektrischer Zuheizer; Öldruckventil; Abgasrückführventil; Zündkerze; SCR (AdBlue). |
| 5 | Zündspule Relais CNG;
Kraftstoffeinspritzdüsen; Kraftstoffdosierventil. |
| 6 | Bremsensor |
| 7 | 2017-2018:
Kühlmittelpumpe; Kühlerjalousien; Öldruckventil; Getriebeölventil; 2019: Kühlmittelpumpe; Kühlerjalousien; Öldruckventil; Getriebeölventil; Blockheizungsbelüftung. |
| 8 | Lambdasonde |
| 9 | 2017-2018:
Zündung; Heizung; Abgasklappenventil; Blockheizungsbelüftung; 2019: Zündung; Abgasventil. |
| 10 | Kraftstoffpumpe;
Zündung. |
| 11 | Elektrisches Zusatzheizsystem |
| 12 | Elektrisches Zusatzheizsystem |
| 13 | 2017-2018:
Automatikgetriebe; 2019: Windschutzscheibenheizung – linke Seite, |
| 14 | 2017-2018:
Beheizte Windschutzscheibe; 2019: Windschutzscheibenheizung – rechte Seite. |
| 15 | Hupe |
| Nr | Beschreibung |
|---|---|
| 16 | Zündung;
Kraftstoffpumpe; Relais CNG. |
| 17 | ABS;
ESC; Motorsteuerungssystem; Relais beheizte Windschutzscheibe. |
| 18 | Datenbus;
Batteriedatenmodul |
| 19 | Scheibenwischer |
| 20 | Diebstahlwarnanlage |
| 21 | 2017-2018:
Beheizte Windschutzscheibe; 2019: Automatikgetriebe. |
| 22 | Motorsteuerungssystem;
Spannungsstabilisator in Taxifahrzeugen |
| 23 | Anlasser |
| 24 | Elektrisches Heizsystem |
| 31 | Vakuumpumpe für Bremssystem |
| 32 | Nicht belegt |
| 33 | Ölpumpe für Automatikgetriebe |
| 34 | Vorderes Differential |
| 35 | Nicht belegt |
| 36 | Nicht belegt |
| 37 | Standheizung |
| 38 | Nicht belegt |
