Skoda Octavia Tour Mk1 (A4)
1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003 und 2004
Fahrgastraum
Sicherungskasten

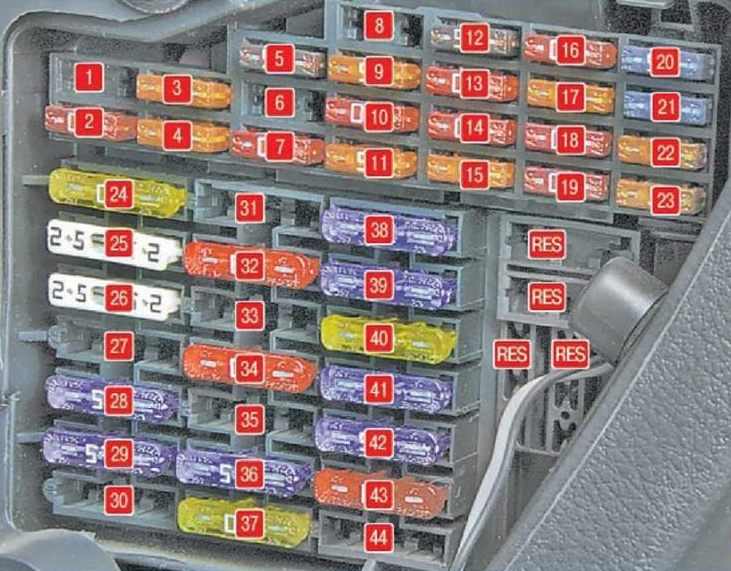

Befindet sich am Ende des Armaturenbretts, auf der Fahrerseite, hinter der Schutzverkleidung.
Diagramm
Zweck
| 1 | 10A Beheizte Spiegel, Zigarettenanzünderrelais, elektrische Sitze und Scheibenwischerdüsen |
| 2 | 10A Blinker, Scheinwerfer mit Xenonlampen |
| 3 | 5A Handschuhfachbeleuchtung |
| 4 | 5A Kennzeichenbeleuchtung |
| 5 | 7,5A Sitzheizung, Climatronic-Klimaanlage, Umluftgebläse, beheizbare Außenspiegel, Tempomatsteuerung |
| 6 | 5A Zentralverriegelung |
| 7 | 10A Rückfahrlichter, Parksensoren |
| 8 | 5A Telefon |
| 9 | 5A ABS, ESP |
| 10 | 10A Zündung |
| 11 | 5A Instrumententafel |
| 12 | 7,5A Stromversorgung des Diagnosesystems |
| 13 | 10A Bremslichter |
| 14 | 10A Innenraumbeleuchtung, Zentralverriegelung, Innenraumbeleuchtung (ohne Zentralverriegelung) |
| 15 | 5A Instrumententafel, Lenkwinkelsensor, Rückspiegel |
| 16 | 10A Klimaanlage |
| 17 | 5A Beheizte Düsen, 30A Tagfahrlicht |
| 18 | 10A Rechter Fernscheinwerfer |
| 19 | 10A Linker Fernscheinwerfer |
| 20 | 15A Rechter Abblendscheinwerfer, Scheinwerferregulierung |
| 21 | 15A Linker Abblendscheinwerfer |
| 22 | 5A Rechtes Standlicht |
| 23 | 5A Linkes Bremslicht |
| 24 | 20A Scheibenwischer vorne, Scheibenwaschmotor |
| 25 | 25A Heizungsgebläse, Klimaanlage, Climatronic |
| 26 | 25A Beheizte Heckklappe |
| 27 | 15A Heckscheibenwischer |
| 28 | 15A Kraftstoffpumpe |
| 29 | 15A Steuergerät: Benzinmotor, 10A Steuergerät: Dieselmotor |
| 30 | 20A Elektrisches Schiebedach |
| 31 | Unbelegt |
| 32 | 10A Benzinmotor – Einspritzdüsen, 30A Hochdruckpumpe Dieselmotor, Steuergerät |
| 33 | 20A Scheinwerferwaschanlage |
| 34 | 10A Benzinmotor: Steuergerät, 10A Dieselmotor: Steuergerät |
| 35 | 30A Anhängersteckdose, Kofferraumsteckdose |
| 36 | 15A Nebelscheinwerfer |
| 37 | 20A Benzinmotor: Steuergerät, 5A Dieselmotor: Steuergerät |
| 38 | 15A Kofferraumbeleuchtung, Zentralverriegelung, Innenbeleuchtung |
| 39 | 15A Warnblinkanlage |
| 40 | 20A Akustisches Signal (Hupe) |
| 41 | 15A Zigarettenanzünder |
| 42 | 15A Radio, Telefon |
| 43 | 10A Benzinmotor: Steuergerät, Dieselmotor: Steuergerät |
| 44 | 15A Sitzheizung |
Für den Zigarettenanzünder ist die Sicherung Nummer 41, 15A, zuständig.
Relaiskasten

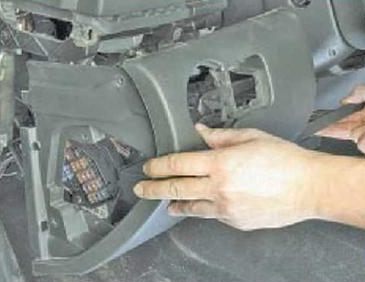

Befindet sich unter der Verkleidung, hinter der Blende.

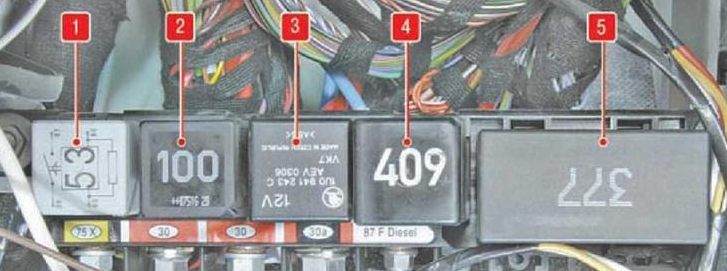

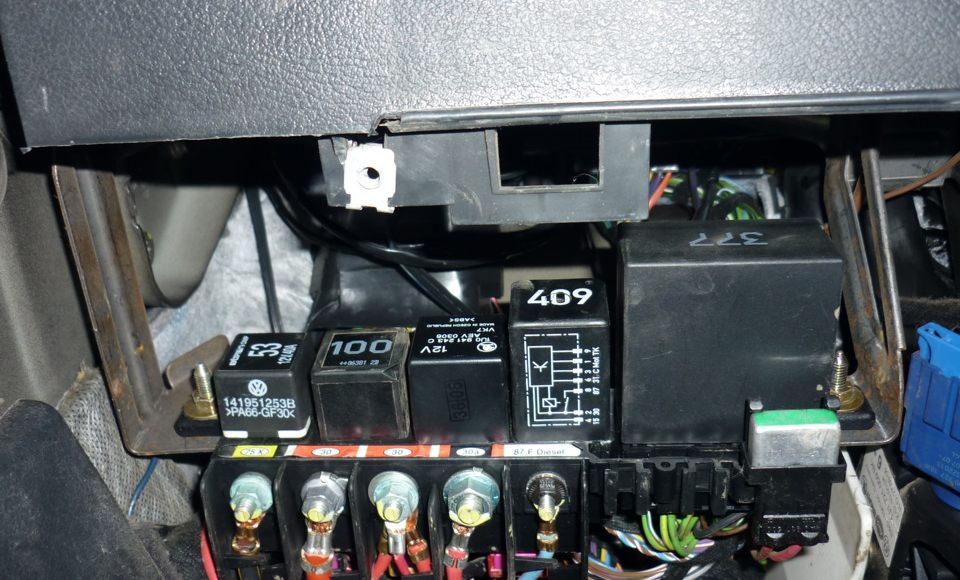

Illustrationsfoto
Diagramm
Funktionen
- Hupenrelais;
- Umschaltrelais;
- Beleuchtungsverstärker;
- Kraftstoffpumpenrelais;
- Scheibenwischersteuerung.
In Fahrzeugen mit umfangreicherer elektrischer Ausstattung ist ein zusätzliches Panel – ein Zusatzpanel (oben installiert) – mit klassischen Relaiselementen ausgestattet.
Motorraum

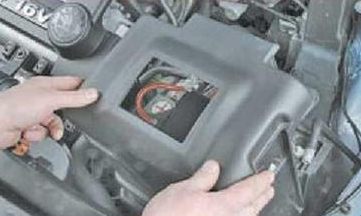

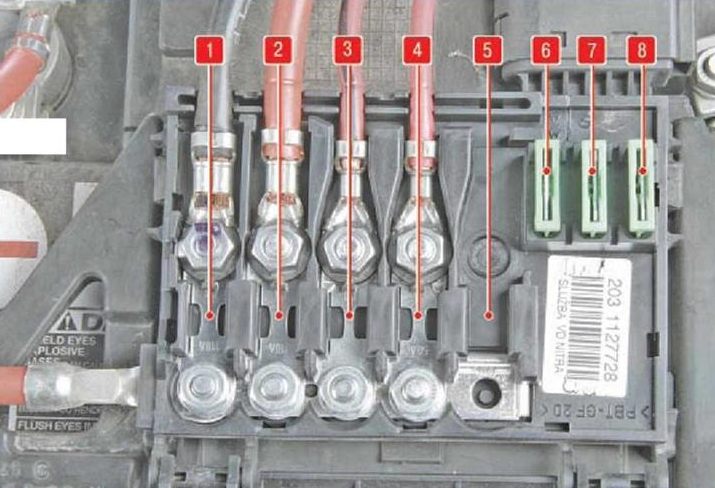

Befindet sich im Batteriekasten und besteht aus Sicherungen (mit hoher Leistung) und Sicherungen.
Diagramm
Zweck
| 1 | 110/150A Generator |
| 2 | 110A Steuergerät Innenbeleuchtung |
| 3 | 40/50A Elektromotor des Motorkühlsystems |
| 4 | 50A Elektronisches Steuergerät |
| 5 | 50A Glühkerzen für Dieselmotoren |
| 6 | 30A Elektromotor des Motorkühlsystems |
| 7 | 30A ABS-Steuergerät |
| 8 | 30A ABS-Steuergerät |
