Skoda Superb (2001-2009) – Sicherungskasten
In diesem Artikel finden Sie Diagramme des Sicherungskastens des Skoda Superb (2001-2009), erhalten Informationen über die Position der Sicherungspaneele im Auto und lernen die Zuordnung jeder Sicherung (Sicherungsbelegung).
Skoda Superb (2001-2004) – Sicherungsbelegungsplan
Baujahr: 2001, 2002, 2003, 2004.
Die Sicherung des Zigarettenanzünders (Steckdose) im Skoda Superb (2001-2004) ist die Sicherung 33 in der Sicherungsbelegung.
Sicherungsbelegung
| Nummer | Beschreibung | Amp [A] |
| 1 | Beheizte Scheibenwaschdüsen
Frontscheibe. |
5 |
| 2 | Blinker | 10 |
| 3 | Nicht belegt | – |
| 4 | Kennzeichenbeleuchtung | 5 |
| 5 | Instrumententafel;
Warnleuchten; Sitzheizung; Tempomat; Einstellung der Außenspiegel; Beleuchtung der Bedienelemente und Schalter; Außentemperaturanzeige; Klimaanlage; Parkassistent; Navigationssystem; Multifunktionslenkrad. |
10 |
| 6 | Außenspiegelheizung | 5 |
| 7 | ABS, EDS, ASR, ESP;
Tempomat; Motorelektronik. |
10 |
| 8 | Automatische Scheinwerfereinstellung | 5 |
| 9 | Parkhilfe | 5 |
| 10 | CD-Wechsler;
Mobiltelefon; Multifunktionslenkrad. |
5 |
| 11 | Elektrisch verstellbare Sitze | 5 |
| 12 | Stromversorgung Diagnosebuchse | 10 |
| 13 | Bremslichter | 10 |
| 14 | Zentralverriegelung;
Innenbeleuchtung. |
10 |
| 15 | Instrumententafel;
Klimaanlage; Automatikgetriebe; Speicherung der Außenspiegeleinstellungen und Navigationssystem. |
10 |
| 16 | ESP | 5 |
| 17 | Zwei-Wege-Funksystem,
Spezialfahrzeuge. |
10 |
| 18 | Rechtes Abblendlicht | 10 |
| 19 | Linkes Fernlicht | 10 |
| 20 | Rechtes Abblendlicht | 15 |
| 21 | Linkes Abblendlicht | 15 |
| 22 | Positionslicht rechts | 5 |
| 23 | Positionslicht links | 5 |
| 24 | Scheibenwaschanlage;
Scheibenwischerpumpe und Intervallschalter |
25 |
| 25 | Frischluftgebläse;
Klimaanlage; Klimatronic. |
30 |
| 26 | Heckscheibenheizung;
Umluft. |
30 |
| 27 | Nicht belegt | – |
| 28 | Kraftstoffpumpe;
Zusatzpumpe für Diesel. |
20 |
| 29 | Motorsteuerung | 20 |
| 30 | Elektrisch betätigtes Schiebe- und Hubdach | 20 |
| 31 | Rückfahrscheinwerfer, Tempomat;
Automatikgetriebe; Innenspiegel mit automatischer Abblendung. |
15 |
| 32 | Motorsteuerung;
Tempomat. |
20 |
| 33 | Zigarettenanzünder | 15 |
| 34 | Motorsteuerung | 15 |
| 35 | Anhängerkupplung | 30 |
| 36 | Nebelscheinwerfer | 15 |
| 37 | Radio;
Navigation. |
20 |
| 38 | Zentralverriegelung | 15 |
| 39 | Warnblinkanlage | 15 |
| 40 | Hupe | 25 |
| 41 | Nicht belegt | – |
| 42 | ESP | 25 |
| 43 | Motorsteuerung | 15 |
| 44 | Sitzheizung | 30 |

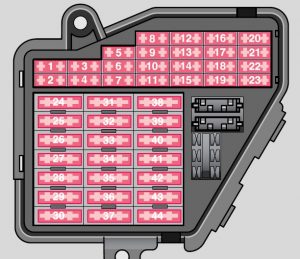

Skoda Superb (2005) – Sicherungskastenplan
Baujahr: 2005.
Die Sicherung des Zigarettenanzünders (Steckdose) im Skoda Superb (2005) ist die Sicherung 33 im Sicherungskasten.
Sicherungskasten
| Nummer | Beschreibung | Amp [A] |
| 1 | Beheizte Scheibenwaschdüsen | 5 |
| 2 | Blinker | 10 |
| 3 | Nicht belegt | – |
| 4 | Kennzeichenbeleuchtung | 5 |
| 5 | Instrumententafel – Kontrollleuchten; Sitzheizung; Tempomat; Einstellung der Außenspiegel; Beleuchtung der Bedienelemente und Schalter; Außentemperaturanzeige; Klimaanlage; Akustisches Parksystem; Navigationssystem; Multifunktionslenkrad. | 10 |
| 6 | Außenspiegelheizung | 5 |
| 7 | ABS, EDS, ASR, ESP; Tempomat; Motorelektronik. | 10 |
| 8 | Automatische Scheinwerfereinstellung | 5 |
| 9 | Parkhilfe | 5 |
| 10 | CD-Wechsler; Mobiltelefon; Multifunktionslenkrad. | 5 |
| 11 | Elektrisch verstellbare Sitze a) | 5 |
| 12 | Stromversorgung Diagnosebuchse | 10 |
| 13 | Bremslichter | 10 |
| 14 | Zentralverriegelung; Innenbeleuchtung. | 10 |
| 15 | Instrumententafel; Klimaanlage; Automatikgetriebe; Speicherung der Außenspiegeleinstellungen; Navigationssystem. | 10 |
| 16 | ESP | 5 |
| 17 | Zwei-Wege-Funksystem, Spezialfahrzeuge (Polizei etc.) | 10 |
| 18 | Rechtes Abblendlicht | 10 |
| 19 | Linkes Fernlicht | 10 |
| 20 | Rechtes Abblendlicht | 15 |
| 21 | Linkes Abblendlicht | 15 |
| 22 | Positionslicht rechts | 5 |
| 23 | Positionslicht links | 5 |
| 24 | Scheibenwaschdüse; Scheibenwischerpumpe und Intervallschalter. | 25 |
| 25 | Frischluftgebläse; Klimaanlage; Climatronic. | 30 |
| 26 | Heckscheibenheizung; Umluft. | 30 |
| 27 | Nicht belegt | – |
| 28 | Kraftstoffpumpe, zusätzliche Dieselpumpe | 20 |
| 29 | Motorsteuerung | 20 |
| 30 | Elektrisches Schiebe- und Hubdach | 20 |
| 31 | Rückfahrlicht; Tempomat; Automatikgetriebe; Automatisch abblendender Spiegel. | 15 |
| 32 | Motorsteuerung; Tempomat. | 20 |
| 33 | Zigarettenanzünder | 15 |
| 34 | Motorsteuerung | 15 |
| 35 | Anhängerkupplung | 30 |
| 36 | Nebelscheinwerfer | 15 |
| 37 | Radio, Navigation | 20 |
| 38 | Zentralverriegelung | 15 |
| 39 | Warnblinkanlage | 15 |
| 40 | Hupe | 25 |
| 41 | Nicht belegt a) | – |
| 42 | ESP | 25 |
| 43 | Motorsteuerung | 15 |
| 44 | Sitzheizung | 30 |
| a) ab 09/2005 nicht belegt | ||
Skoda Superb (2006-2007) – Sicherungskastenplan
Baujahr: 2006, 2007.
Die Sicherung des Zigarettenanzünders (Steckdose) im Skoda Superb (2006-2007) ist die Sicherung 33 im Sicherungskasten.
Sicherungskasten
| Nr. | Beschreibung | Amp [A] |
| 1 | Beheizte Scheibenwaschdüsen. | 5 |
| 2 | Blinker | 10 |
| 3 | Nicht belegt | – |
| 4 | Kennzeichenbeleuchtung | 5 |
| 5 | Instrumententafel; Notlichter; Sitzheizung; Tempomat; Einstellung der Außenspiegel; Beleuchtung der Bedienelemente und Schalter; Außentemperaturanzeige; Klimaanlage; Akustisches Parksystem; Navigationssystem; Multifunktionslenkrad. | 10 |
| 6 | Außenspiegelheizung | 5 |
| 7 | ABS, EDS, ASR, ESP; Tempomat; Motorelektronik. | 10 |
| 8 | Automatische Scheinwerfereinstellung | 5 |
| 9 | Parkhilfe | 5 |
| 10 | CD-Wechsler; Mobiltelefon; Multifunktionslenkrad. | 5 |
| 11 | DVD-Player | 7,5 |
| 12 | Stromversorgung Diagnosebuchse | 10 |
| 13 | Bremslichter | 10 |
| 14 | Zentralverriegelung; Innenbeleuchtung. | 10 |
| 15 | Instrumententafel; Klimaanlage; Automatikgetriebe; Speicherung der Außenspiegeleinstellungen und des Navigationssystems. | 10 |
| 16 | ESP | 5 |
| 17 | Zwei-Wege-Funksystem, Spezialfahrzeuge (Polizei etc.). | 10 |
| 18 | Rechtes Abblendlicht | 10 |
| 19 | Linkes Fernlicht | 10 |
| 20 | Rechtes Abblendlicht | 15 |
| 21 | Linkes Abblendlicht | 15 |
| 22 | Positionslampe rechts | 5 |
| 23 | Positionslampe links | 5 |
| 24 | Scheibenwaschanlage; Scheibenwischerpumpe und Intervallschalter. | 25 |
| 25 | Frischluftgebläse; Klimaanlage; Climatronic. | 30 |
| 26 | Heckscheibenheizung; Umluft. | 30 |
| 27 | Nicht belegt | – |
| 28 | Kraftstoffpumpe; Zusätzliche Dieselpumpe. | 20 |
| 29 | Motorsteuerung | 20 |
| 30 | Elektrisches Schiebedach; DVD-Player. | 20 / 7,5 |
| 31 | Rückfahrlicht; Tempomat; Automatikgetriebe; Innenspiegel mit automatischer Abblendung. | 15 |
| 32 | Motorsteuerung; Tempomat. | 20 |
| 33 | Zigarettenanzünder | 15 |
| 34 | Motorsteuerung | 15 |
| 35 | Anhängersteckdose | 30 |
| 36 | Nebelscheinwerfer | 15 |
| 37 | Radio; Navigation. | 20 |
| 38 | Zentralverriegelung | 15 |
| 39 | Notbeleuchtungssystem | 15 |
| 40 | Hupe | 25 |
| 41 | Nicht belegt | – |
| 42 | ESP | 25 |
| 43 | Motorsteuerung | 15 |
| 44 | Sitzheizung | 30 |
Skoda Superb (2008-2009) – Sicherungskastenplan
Baujahr: 2008, 2009.
Die Sicherung des Zigarettenanzünders (Steckdose) im Skoda Superb (2008-2009) ist die Sicherung 35 im Sicherungskasten.
Sicherungskasten im Motorraum
Version 1
| Nr. | Beschreibung | Ampere [A] |
| F1 | Scheinwerfer vorne rechts; Rücklicht rechts | 30 |
| F2 | ABS-Ventile | 20 |
| F3 | Nicht belegt | – |
| F4 | Nicht belegt | – |
| F5 | Hupe | 15 |
| F6 | Stromversorgung für Klemme 15 (Zündung ein). | 40 |
| F7 | Nicht belegt | – |
| F8 | Nicht belegt | – |
| F9 | Ventile | 10 |
| F10 | Nicht belegt | – |
| F11 | Lambdasonde | 10 |
| F12 | Lambdasonde | 15 |
| F13 | Steuergerät Automatikgetriebe. | 15 |
| F14 | Nicht belegt | – |
| F15 | Wasserpumpe | 10 |
| F16 | Nicht belegt | – |
| F17 | Messgerät; Scheibenwischerhebel und Blinkerhebel. | 5 |
| F18 | Audioverstärker (Audiosystem) | 30 |
| F19 | Radio | 15 |
| F20 | Telefon | 5 |
| F21 | Nicht belegt | – |
| F22 | Nicht belegt | – |
| F23 | Motorsteuergerät | 10 |
| F24 | Steuergerät für CAN-Bus | 5 |
| F25 | Nicht belegt | – |
| F26 | Nicht belegt | – |
| F27 | Kraftstoffdosierventil | 15 |
| F28 | Motorsteuergerät | 15 |
| F29 | Hauptrelais | 5 |
| F30 | Steuergerät für Zusatzheizung. | 20 |
| F31 | Scheibenwischer vorne | 30 |
| F32 | Nicht belegt | – |
| F33 | Nicht belegt | – |
| F34 | Nicht belegt | – |
| F35 | Nicht belegt | – |
| F36 | Nicht belegt | – |
| F37 | Nicht belegt | – |
| F38 | Kühlerlüfter, Ventile | 10 |
| F39 | Nicht belegt | – |
| F40 | Nicht belegt | – |
| F41 | Nicht belegt | – |
| F42 | Nicht belegt | – |
| F43 | Zündung | 30 |
| F44 | Nicht belegt | – |
| F45 | Nicht belegt | – |
| F46 | Nicht belegt | – |
| F47 | Scheinwerfer vorne links; Rücklicht links | 30 |
| F48 | ABS-Pumpe | 40 |
| F49 | Nicht belegt | – |
| F50 | Nicht belegt | – |
| F51 | Nicht belegt | – |
| F52 | Leistungsrelais – Klemme a) | 40 |
| F53 | Zubehör | 50 |
| F54 | Nicht belegt | – |
| a) Um eine unnötige Entladung der Batterie während des Motorstarts zu vermeiden, werden die elektrischen Elemente dieser Klemme automatisch deaktiviert. | ||

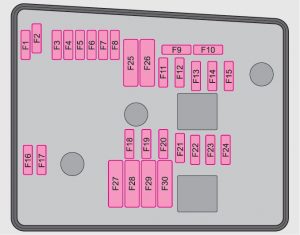

Version 2
| Nummer | Beschreibung | Ampere [A] |
| F1 | Nicht belegt | – |
| F2 | Steuergerät Automatikgetriebe DQ 200. | 30 |
| F3 | Messkreis | 5 |
| F4 | ABS-Ventile | 30/20 |
| F5 | Steuergerät Automatikgetriebe DQ250. | 15 |
| F6 | Messgerät; Scheibenwischerhebel und Blinkerhebel. | 5 |
| F7 | Stromversorgung Klemme 15; Starten. | 40 |
| F8 | Radio | 15 |
| F9 | Telefon | 5 |
| F10 | Motorsteuergerät; Hauptrelais. | 5/10 |
| F11 | Steuergerät für Zusatzheizung | 20 |
| F12 | Steuergerät für CAN-Bus | 5 |
| F13 | Motorsteuergerät | 15/30 |
| F14 | Zündung | 20 |
| F15 | Lambdasonde – Benzin | 10 |
| Relais Glühkerzensystem und Kraftstoffpumpe – Diesel | 5 | |
| F 16 | Scheinwerfer vorne rechts; Rücklicht rechts. | 30 |
| F17 | Hupe | 15 |
| F18 | Audioverstärker (Audiosystem) | 30 |
| F19 | Scheibenwischer vorne | 30 |
| F20 | Kraftstoffdosierventil | 20 |
| Wasserpumpe | 10 | |
| F21 | Lambdasonde | 10/15 |
| F22 | Nicht belegt | – |
| F23 | Hauptrelais | 5 |
| Ventile | 10 | |
| Hochdruckpumpe | 15 | |
| F24 | Lüfter | 30/40 |
| F25 | ABS-Pumpe | 30/40 |
| F26 | Linker Hauptscheinwerfer | 30 |
| F27 | Steuergerät Glühkerzensystem | 50 |
| F28 | Nicht belegt | – |
| F29 | Zusatzausstattung | 50 |
| F30 | Leistungsrelais – Klemme X a) | 50 |
| a) Um eine unnötige Entladung der Batterie während des Motorstarts zu vermeiden, werden die elektrischen Elemente dieser Klemme automatisch deaktiviert. | ||

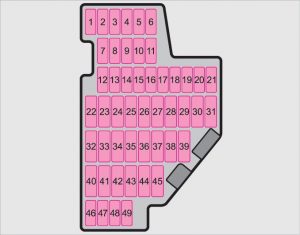

Sicherungsplan im Armaturenbrett
| Nr. | Beschreibung | Ampere [A] |
| 1 | Diagnosesteckdose; Motorsteuergerät; EKP-Relais; EKP-Steuergerät. | 7,5 |
| 2 | ABS-, ESP-Steuergerät; Reifendruckkontrollsystem-Schalter; Bremsensor. | 5 |
| 3 | Airbag-Schalter und -Steuergerät | 5 |
| 4 | WIV; Positionslicht; Automatisch abblendender Spiegel; Drucksensor; Telefonvorbereitung. | 5 |
| 5 | Steuergerät für Scheinwerferwinkelverstellung und Projektordrehung; Steuergerät für Parkassistenz. | 5 |
| 6 | Messgerät; Steuergerät für elektromechanische Servolenkung; Haldex, | 5 |
| 7 | Ventilheizung; Luftmassenmesser. | 10 |
| 8 | Steuergerät zur Anhängererkennung | 5 |
| 9 | Relais für Standheizung | 5 |
| 10 | Adaptiver Hauptscheinwerfer links | 10 |
| 11 | Adaptiver Hauptscheinwerfer rechts | 10 |
| 12 | Zentralverriegelung Vordertüren | 10 |
| 13 | Diagnosesteckdose; Lichtschalter; Regensensor; Uhr. | 7,5 |
| 14 | Zentralverriegelung und Motorhaubenabdeckung | 15 |
| 15 | Zentrales Steuergerät – Innenbeleuchtung | 7,5 |
| 16 | Klimaanlage | 7,5 |
| 17 | Zentralverriegelung Hintertüren | 10 |
| 18 | Nicht zugewiesen | – |
| 19 | Nicht zugewiesen | – |
| 20 | ABS; ESP; Berganfahrhilfe. | 5 |
| 21 | Nicht zugewiesen | – |
| 22 | Luftgebläse für Climatronic | 40 |
| 23 | Frontscheibe | 30 |
| 24 | Getriebehebelverriegelung | 5 |
| 25 | Heckscheibenheizung | 25 |
| Relais für Heckscheibenheizung und zusätzliche Belüftung | 30 | |
| 26 | Steckdose im Kofferraum | 25 |
| 27 | Kraftstoffpumpenrelais, | 15 |
| Kraftstoffpumpenrelais; Kraftstoffpumpensteuergerät; Einspritzventile. | 20 | |
| 28 | Nicht zugewiesen | – |
| 29 | Nicht zugewiesen | – |
| 30 | Nicht zugewiesen | – |
| 31 | Nicht zugewiesen | – |
| 32 | Elektrisches Heckfenster | 30 |
| 33 | Elektrisches Schiebe-/Hebedach | 25 |
| 34 | Alarm, Ersatzhorn | 5 |
| 35 | Zigarettenanzünder vorne und hinten | 25 |
| 36 | Scheinwerferreinigungsanlage | 20 |
| 37 | Sitzheizung vorne | 20 |
| 38 | Sitzheizung hinten | 20 |
| 39 | Nicht zugewiesen | – |
| 40 | Klimaanlagenlüfter; Relais für Standheizung und -lüftung | 40 |
| 41 | Nicht zugewiesen | – |
| 42 | Lichtschalter | 5 |
| 43 | Anhängerkupplung | 15 |
| 44 | Anhängerkupplung | 20 |
| 45 | Anhängerkupplung | 15 |
| 46 | Beheizte Scheibenwaschdüsen; Relais für Standheizung und -lüftung; Sitzheizungsschalter. | 5 |
| 47 | Nicht zugewiesen | – |
| 48 | Nicht zugewiesen | – |
| 49 | Nicht zugewiesen | – |
Über Skoda Superb (2001-2009)
Das Modell Škoda Superb, das von 2001 bis 2009 produziert wurde, ist bekannt für seine Eleganz und Geräumigkeit, was es ideal für Familien und Geschäftsreisende macht. Dieses Fahrzeug der oberen Mittelklasse bietet komfortable Fahreigenschaften und eine breite Palette an Motoroptionen. Zu den beliebtesten Motoren gehören der 1.8T Benzinmotor und der 1.9 TDI Dieselmotor, die für ihre Zuverlässigkeit und Effizienz bekannt sind. Der Superb der ersten Generation zeichnet sich auch durch eine hochwertige Innenverarbeitung und eine Vielzahl moderner Technologien aus, die den Fahrkomfort und die Sicherheit erhöhen.
Schaltplan des Sicherungskastens Skoda Superb
Diese Seite zeigt den Schaltplan des Sicherungskastens für das Modell Škoda Superb, der für die ordnungsgemäße Wartung und Reparatur des Fahrzeugs unerlässlich ist. Bei diesem Modell befindet sich der Sicherungskasten typischerweise unter dem Armaturenbrett auf der Fahrerseite und im Motorraum. Die Diagramme auf dieser Seite zeigen die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Beim Austausch von Sicherungen ist es wichtig, immer Sicherungen mit dem gleichen Amperewert zu verwenden, um Schäden am elektrischen System zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement, um die ordnungsgemäße Funktion der elektrischen Geräte im Fahrzeug zu gewährleisten.
