Skoda Felicia – Sicherungskasten
In diesem Artikel finden Sie Diagramme des Sicherungskastens des Skoda Felicia, erhalten Informationen über die Position der Sicherungstafeln im Auto und erfahren die Zuordnung jeder Sicherung (Sicherungsbelegung).

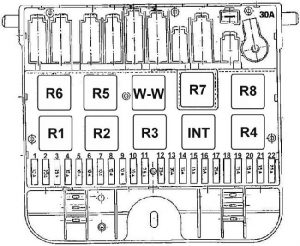

Škoda Felicia – Sicherungsplan
Herstellungsjahr: –
| Nummer |
Ampere [A] |
Beschreibung |
| 1 | 10 | Motorsteuerungssystem (Bosch Mono-Motronic)
Beleuchtungssteuerung. |
| 2 | 20 | Intervallschaltung und Scheibenwaschanlage, Heckscheiben-Intervallschaltung und Spritzdüse |
| 3 | 25 | Heizung |
| 4 | 15 | Kraftstoffpumpe (Bosch Mono-Motronic), O2-Sensor,
Injektor |
| 5 | 10 | Nebelscheinwerfer vorne (rechts) |
| 6 | 10 | Nebelscheinwerfer vorne (links), Kontrollleuchte |
| 7 | 10 | Fernlicht vorne rechts |
| 8 | 10 | Fernlicht vorne links, Kontrollleuchte |
| 9 | 10 | Abblendlicht vorne rechts |
| 10 | 10 | Abblendlicht vorne links, Kontrollleuchte |
| 11 | 7.5 | Rücklicht (rechts) |
| 12 | 7.5 | Nebelschlussleuchte, Kontrollleuchte |
| 13 | 30 | Heckscheibenheizung, Kontrollleuchte,
Spiegelenteisung |
| 14 | 15 | Bremslichter; Warnblinkanlage. |
| 15 | 15 | Innenbeleuchtung; Steckdose,
Alarm |
| 16 | 15 | Motor-Türschloss, Scheinwerferdüsen |
| 17 | 25 | Hupe, Kühler,
Schalter |
| 18 | – | Nicht verwendet |
| 19 | 15 | Bremslichtflüssigkeit, Armaturenbrett,
Lichtschalter, AKIN, Sitzheizung, elektrischer Spiegel, elektrisches Fenster, Uhr |
| 20 | 15 | Zündspule, Motorsteuerungssystem
(Bosch Mono-Motronic) |
| 21 | 15 | Blinker, Ersatzbirne |
| 22 | 7.5 | Rücklicht (links), Beleuchtung |
| Relais | ||
| R1 | Scheinwerferrelais | |
| R2 | Relais Nebelscheinwerfer vorne | |
| R3 | Relais Nebelschlussleuchten | |
| R4 | Beheizbare Heckscheibe | |
| R5 | Relais Kraftstoffpumpe (Bosch Mono-Motronic) | |
| R6 | Akustisches Signal Seitenlicht | |
| R7 | Relais Auspuff an Kontakt X | |
| R8 | Notfallrelais | |
| INT | Relais Heckscheibenwischer und -sprüher | |
| W-W | Relais Intervallwischer | |
Über Skoda Felicia
Der Škoda Felicia ist ein Kompaktwagen, der von 1994 bis 2001 produziert wurde. Dieses Modell war aufgrund seiner Zuverlässigkeit und seines erschwinglichen Preises sehr beliebt. Der Felicia war in mehreren Karosserievarianten erhältlich, darunter als Schrägheck, Kombi und Pick-up. Was die Motorisierung betrifft, bot der Felicia verschiedene Optionen, darunter Benzinmotoren mit einem Hubraum von 1,3 bis 1,6 Litern und einen Dieselmotor mit 1,9 Litern Hubraum. Dank seiner einfachen Konstruktion und Wartungsfreundlichkeit wurde er zu einer beliebten Wahl für viele Fahrer in Mittel- und Osteuropa.
Schaltplan des Sicherungskastens Skoda Felicia
Diese Seite zeigt den Schaltplan des Sicherungskastens für das Modell Škoda Felicia, der für die ordnungsgemäße Wartung und Reparatur des Fahrzeugs unerlässlich ist. Der Sicherungskasten befindet sich normalerweise unter dem Armaturenbrett auf der Fahrerseite oder im Motorraum. Die Diagramme zeigen die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Es ist wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden am elektrischen System des Fahrzeugs zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement für die Sicherheit und Funktionalität des Fahrzeugs, daher ist es wichtig, eine genaue Vorstellung von seiner Anordnung und Funktion zu haben.
