Skoda Karoq (2019-2021) – Sicherungskasten
In diesem Artikel finden Sie Diagramme des Sicherungskastens des Skoda Karoq (2019-2021), erhalten Informationen über die Position der Sicherungstafeln im Auto und erfahren die Zuordnung jeder Sicherung (Sicherungsbelegung).
Škoda Karoq – Sicherungsschema
Herstellungsjahr: 2019, 2020, 2021.

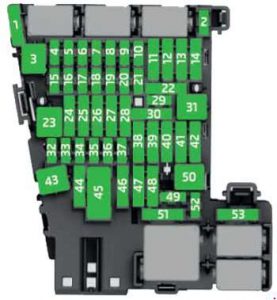

Sicherungen im Armaturenbrett
| Nummer | Beschreibung |
| 1 | SCR (AdBlue) |
| 2 | Beheiztes Lenkrad |
| 3 | Nicht zugewiesen |
| 4 | Nicht zugewiesen |
| 5 | Busdaten |
| 6 | Alarmsensor |
| 7 | Klimaanlage;Empfänger für Fernheizung;
Beheizbare Heckscheibe; Automatikgetriebe. |
| 8 | Lichtschalter;Regensensor;
Feststellbremse; Ambientebeleuchtung; Scheinwerfer. |
| 9 | Bedienhebel unter dem Lenkrad |
| 10 | Infotainment-Display |
| 11 | Beleuchtung – linke Seite |
| 12 | Infotainment |
| 13 | Gurtstraffer auf der linken Seite |
| 14 | Gebläse für Klimaanlage;Heizung. |
| 15 | Elektrische Lenkradverriegelung |
| 16 | USB-Anschlüsse;Diagnoseanschluss;
Phonebox. |
| 17 | Armaturenbrett;Notruf. |
| 18 | Rückfahrkamera |
| 19 | KESSY-System |
| 20 | SCR (AdBlue) |
| 21 | Allradantrieb |
| 22 | Anhängerkupplung |
| 23 | Panoramadach/Schiebedach |
| 24 | Beleuchtung – rechte Seite |
| 25 | Zentralverriegelung – vordere und hintere linke Tür, elektrisches Fenster – links, Außenspiegel links – Heizung, Klappfunktion, Spiegeleinstellung |
| 26 | Beheizbare Vordersitze |
| 27 | Innenbeleuchtung |
| 28 | Anhängerkupplung |
| 29 | Nicht zugewiesen |
| 30 | Nicht zugewiesen |
| 31 | Nicht zugewiesen |
| 32 | Parklenkassistent (Park Assist) |
| 33 | Airbag |
| 34 | Klimaanlage;Rückfahrlichtschalter;
Spiegel mit automatischer Abblendung; Sitzheizung; Feststellbremse; Lichtschalter; Tastenfeld; USB-Anschlüsse. |
| 35 | Diagnoseanschluss;Frontkamera;
Abstandswarnsystem (z.B. ACC, Front Assist). |
| 36 | AFS-Scheinwerfer – rechts |
| 37 | AFS-Scheinwerfer – links |
| 38 | Anhängerkupplung |
| 39 | Zentralverriegelung – vordere und hintere rechte Tür, elektrisches Fenster rechts, Außenspiegel rechts – Heizung, Klappfunktion, Spiegeleinstellung |
| 40 | 12-V-Steckdosen |
| 41 | Gurtstraffer rechts |
| 42 | Kofferraumverriegelung;Hecktürverriegelung;
Tankdeckelverriegelung; Scheinwerferreinigungsanlage; Front- und Heckscheibenwaschanlage. |
| 43 | Musikverstärker |
| 44 | Anhängerkupplung |
| 45 | Elektrische Fahrersitzverstellung |
| 46 | 230-V-Steckdosen |
| 47 | Heckscheibenwischer |
| 48 | „Toter-Winkel-Erkennung |
| 49 | Motorstart, Kupplungspedalschalter |
| 50 | Kofferraumdeckel öffnen |
| 51 | Beheizbare Rücksitze |
| 52 | Nicht zugewiesen |
| 53 | Beheizbare Heckscheibe |

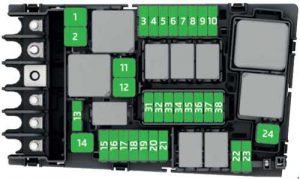

Sicherungen im Motorraum
| Nummer | Beschreibung |
| 1 | ESC;Feststellbremse. |
| 2 | ESC |
| 3 | Motorsteuergerät |
| 4 | Kühlerlüfter;Ölstands- und Öltemperatursensor;
Elektrisches Heizsystem; SCR (AdBlue); Motorkomponenten. |
| 5 | Motorkomponenten |
| 6 | Bremsensor |
| 7 | Kühlmittelpumpe, Entlüftungsventil, Motorkomponenten |
| 8 | Lambdasonde;NOx-Sensor. |
| 9 | Vorglühsystem;Luftmassenmesser;
Motorkomponenten. |
| 10 | Kraftstoffpumpe |
| 11 | Elektrisches Zusatzheizsystem |
| 12 | Elektrisches Zusatzheizsystem |
| 13 | Automatikgetriebe |
| 14 | Beheizbare Frontscheibe |
| 15 | Hupe |
| 16 | Nicht zugewiesen |
| 17 | ESC;Motorsteuergerät;
Spule des Hauptrelais. |
| 18 | Datenbank;Batteriedatenmodul. |
| 19 | Frontscheibenwischer |
| 20 | Diebstahlwarnanlage |
| 21 | Nicht zugewiesen |
| 22 | Motorsteuergerät |
| 23 | Starten |
| 24 | Elektrisches Zusatzheizsystem |
| 31 | Vakuumpumpe |
| 32 | Nicht zugewiesen |
| 33 | Ölpumpe für Automatikgetriebe |
| 34 | Nicht zugewiesen |
| 35 | Nicht zugewiesen |
| 36 | Nicht zugewiesen |
| 37 | Zusatzheizung |
| 38 |
Über Skoda Karoq (2019-2021)
Der Skoda Karoq, produziert von 2019 bis 2021, ist ein kompaktes SUV, das sich durch modernes Design und Praktikabilität auszeichnet. Dieses Modell bietet verschiedene Motorvarianten, darunter Benzin- und Dieselaggregate, die optimale Leistung und Effizienz liefern. Der Innenraum des Karoq ist geräumig und komfortabel, mit zahlreichen technologischen Funktionen, die den Fahrkomfort und die Sicherheit erhöhen. Dank seiner robusten Konstruktion und fortschrittlichen Assistenzsysteme ist der Skoda Karoq eine ideale Wahl für Familien und Einzelpersonen, die ein zuverlässiges und vielseitiges Fahrzeug suchen.
Sicherungskasten-Schema Skoda Karoq
Diese Seite zeigt das Sicherungskasten-Schema für den Skoda Karoq, das für die korrekte Wartung und Reparatur des Fahrzeugs unerlässlich ist. Der Sicherungskasten befindet sich bei diesem Modell typischerweise unter dem Armaturenbrett auf der Fahrerseite und im Motorraum. Die Diagramme auf dieser Seite zeigen die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Es ist wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden am elektrischen System zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement für den sicheren Betrieb des Fahrzeugs und die ordnungsgemäße Funktion aller elektrischen Geräte.
