Skoda Yeti (2009-2017) – Sicherungskasten
In diesem Artikel finden Sie Diagramme des Sicherungskastens des Skoda Yeti (2009-2017), erhalten Informationen über die Position der Sicherungstafeln im Auto und erfahren die Zuordnung jeder Sicherung (Sicherungsbelegung).
Skoda Yeti (2009) – Sicherungskasten-Schema
Baujahr: 2009.
Die Sicherung des Zigarettenanzünders (Steckdose) im Skoda Yeti ist die Sicherung Nr. 26 (Steckdose im Kofferraum) und Nr. 30 (Zigarettenanzünder vorne und hinten) im Sicherungskasten im Armaturenbrett.
Farbcodierung der Sicherungen
| Sicherungsfarbe | Ampere [A] |
|---|---|
| hellbraun | 5 |
| dunkelbraun | 7,5 |
| rot | 10 |
| blau | 15 |
| gelb | 20 |
| weiß | 25 |
| grün | 30 |
| orange | 40 |
| rot | 50 |

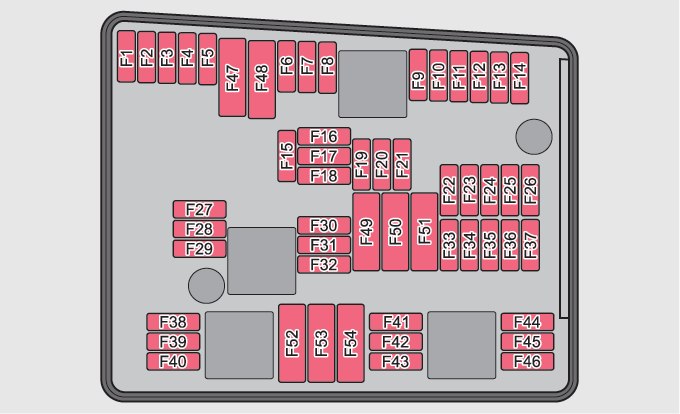

Sicherungskasten im Motorraum (Version 1)
| Nummer | Beschreibung | Ampere [A] |
| F1 | Zentrales Steuergerät;
Rechter Hauptscheinwerfer; Rechtes Rücklicht. |
30 |
| F2 | Ventile für ABS | 20 |
| F3 | Nicht belegt | – |
| F4 | Messkreis | 5 |
| F5 | Hupe | 15 |
| F6 | Nicht belegt | – |
| F7 | Ventil für Kraftstoffdosierung | 15 |
| F8 | Nicht belegt | |
| F9 | Aktivkohlefilter;
Abgasrückführungsventil. |
10 |
| F10 | Leckdiagnosepumpe | 10 |
| F11 | Lambdasonde vor Katalysator;
Motorsteuergerät. |
10 |
| F12 | Lambdasonde nach Katalysator | 10 |
| F13 | Steuergerät Automatikgetriebe | 15 |
| F14 | Nicht belegt | – |
| F15 | Kühlmittelpumpe | 10 |
| F 16 | Nicht belegt | |
| F17 | Blinkerset;
Hebel für Frontscheibenwischer und Blinkerhebel. |
5 |
| F18 | Audioverstärker (Audiosystem) | 30 |
| F19 | Radio | 30 |
| F20 | Telefon | 5 |
| F21 | Nicht belegt | – |
| F22 | Nicht belegt | – |
| F23 | Motorsteuergerät | 10 |
| F24 | Steuergerät für CAN-Bus | 5 |
| F25 | Nicht belegt | – |
| F26 | Nicht belegt | – |
| F27 | Nicht belegt | – |
| F28 | Motorsteuergerät | 15 |
| F29 | Starten für Kühlmittelpumpenfunktion | 5 |
| F30 | Steuergerät für Zusatzheizung | 20 |
| F31 | Frontscheibenwischer | 30 |
| F32 | Nicht belegt | – |
| F33 | Nicht belegt | – |
| F34 | Nicht belegt | – |
| F35 | Nicht belegt | – |
| F36 | Nicht belegt | – |
| F37 | Nicht belegt | – |
| F38 | Kühlerlüfter, Ventile | 10 |
| F39 | Kupplungspedalschalter;
Bremspedalschalter. |
5 |
| F40 | Zündspulen | 20 |
| F41 | Nicht belegt | – |
| F42 | Starten der Kraftstoffpumpe | 5 |
| F43 | Nicht belegt | – |
| F44 | Nicht belegt | – |
| F45 | Nicht belegt | – |
| F46 | Nicht belegt | – |
| F47 | Zentrales Steuergerät;
Linker Hauptscheinwerfer; Linkes Rücklicht. |
30 |
| F48 | Pumpe für ABS | 40 |
| F49 | Stromversorgung für Klemme 15 (Zündung ein) | 40 |
| F50 | Nicht belegt | – |
| F51 | Nicht belegt | – |
| F52 | Stromversorgungsrelais – Klemme X a) | 40 |
| F53 | Zusatzausstattung | 50 |
| F54 | Nicht belegt | – |
| a) Um eine unnötige Entladung der Batterie während des Motorstarts zu vermeiden, werden die elektrischen Elemente dieser Klemme automatisch deaktiviert. | ||

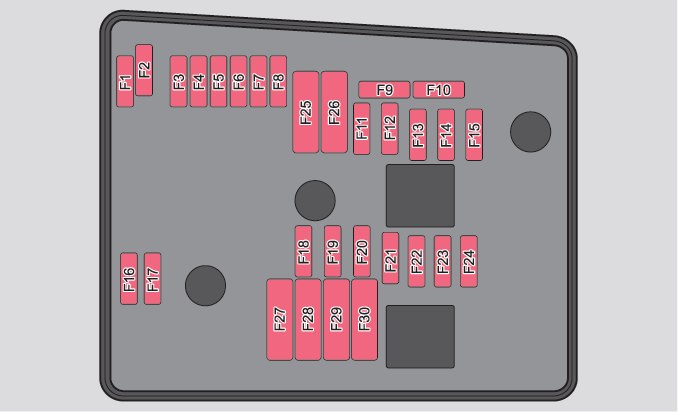

Sicherungskasten im Motorraum (Version 2)
Skoda Yeti – Sicherungen – Motorraum (Version 2)
| Nummer | Beschreibung | Ampere [A] |
| F1 | Nicht belegt | – |
| F2 | Steuergerät Automatikgetriebe DQ 200 | 30 |
| F3 | Messkreis | 5 |
| F4 | Ventile für ABS | 30/20 |
| F5 | Steuergerät Automatikgetriebe | 15 |
| F6 | Anzeigetafel;
Hebel für Frontscheibenwischer und Blinkerhebel. |
5 |
| F7 | Stromanschluss 15, Starten | 40 |
| F8 | Radio | 15 |
| F9 | Telefon | 5 |
| F10 | Motorsteuergerät, Hauptrelais | 5/10 |
| F11 | Steuergerät für Zusatzheizung | 20 |
| F12 | Steuergerät für CAN-Bus | 5 |
| F13 | Motorsteuergerät | 15/30 |
| F14 | Zündung | 20 |
| F15 | Lambdasonde;
NOx-Sensor; Kraftstoffpumpenrelais. |
15 |
| Relais Glühkerzensystem | 5 | |
| F 16 | Zentrales Steuergerät;
Rechter Hauptscheinwerfer; Rechtes Rücklicht |
30 |
| F17 | Hupe | 15 |
| F18 | Verstärker für digitalen Audioprozessor | 30 |
| F19 | Frontscheibenwischer | 30 |
| F20 | Wasserpumpe | 10 |
| F21 | Lambdasonde | 10/15 |
| F22 | Kupplungspedalschalter;
Bremspedalschalter. |
5 |
| F23 | Sekundärluftpumpe | 5 |
| Luftmassenmesser | 10 | |
| Hochdruckkraftstoffpumpe | 15 | |
| F24 | Aktivkohlefilter;
Abgasrückführungsventil. |
10 |
| F25 | Pumpe für ABS | 30/40 |
| F26 | Steuergerät;
Linker Hauptscheinwerfer; Linkes Rücklicht. |
30 |
| F27 | Sekundärluftpumpe | 40 |
| Glühkerzensystem | 50 | |
| F28 | Nicht belegt | – |
| F29 | Stromversorgung Klemme 30 | 50 |
| F30 | Klemme Xa) | 40 |
| a) Um eine unnötige Entladung der Batterie während des Motorstarts zu vermeiden, werden die elektrischen Elemente dieser Klemme automatisch deaktiviert. | ||

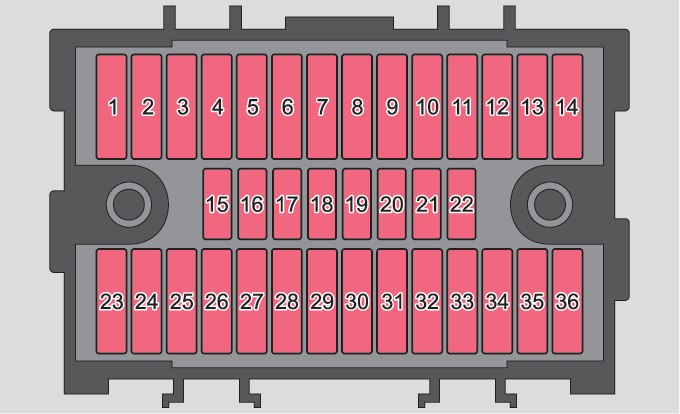

Sicherungskasten im Armaturenbrett
| Nr. | Beschreibung | Ampere [A] |
| 1 | Heizung der Sicherungskastenbelüftung (Dieselmotor) | 10 |
| Steuergerät Automatikgetriebe DQ200 | 10 | |
| 2 | Anhängerkupplung | 20 |
| 3 | Anhängerkupplung | 15 |
| 4 | Nicht belegt | – |
| 5 | Heizungslüfter;
Kühlerlüfter; Klimaanlage; Klimatronic. |
40 |
| 6 | Heckscheibenwischer | 15 |
| 7 | Nicht belegt | – |
| 8 | Anhängerkupplung | 15 |
| 9 | Zentrales Steuermodul – Innenbeleuchtung | 10 |
| 10 | Regensensor, Lichtschalter, Diagnosebuchse | 10 |
| 11 | Blinker links | 10 |
| 12 | Blinker rechts | 10 |
| 13 | Radio;
Wechsler für mobile Navigation. |
15 |
| 14 | Anhängerkupplung | 5 |
| 15 | Lichtschalter | 5 |
| 16 | Beheizte Waschdüsen, Sitzheizungsregler | 5 |
| 17 | Steuergerät für Lichtregulierung und Scheinwerferdrehung | 5 |
| 18 | Diagnosestecker, Motorsteuergerät, Bremssensor | 10 |
| 19 | Steuergerät ABS, ESP;
Reifendruckkontrollschalter; Steuergerät Parklenkassistent; Offroad-Modus-Schalter. |
5 |
| 20 | Schalter und Steuergerät Airbag | 5 |
| 21 | WIV;
Kontrollleuchte; Beheizte Rückspiegel; Drucksensor; Telefonvorbereitung; Luftmassenmesser. |
5 |
| 22 | Anzeigetafel;
Elektromechanisches Steuergerät; Lenkunterstützung; Haldex. |
5 |
| 23 | Zentralverriegelung und Motorhaubenverriegelung | 15 |
| 24 | Elektrisches Heckfenster | 30 |
| 25 | Heckscheibenheizung | 25 |
| Heckscheibenheizung;
Zusatzheizung (Standheizung und -lüftung). |
30 | |
| 26 | Steckdose im Kofferraum | 20 |
| 27 | Elektrisches Schiebe- und Ausstelldach;
Elektrisches Sonnenrollo. |
30 |
| 28 | Kraftstoffpumpenrelais;
Kraftstoffpumpensteuergerät; Einspritzventile. |
15 |
| 29 | Frontscheibe | 30 |
| 30 | Zigarettenanzünder vorne und hinten | 20 |
| 31 | Scheinwerferreinigungsanlage | 20 |
| 32 | Sitzheizung vorne | 20 |
| 33 | Heizung;
Klimaanlage; Klimatronic. |
7,5 |
| 34 | Alarm, Ersatzhupe | 5 |
| 35 | Steuergerät Automatikgetriebe DQ200 | 10 |
| 36 | Nicht belegt | – |
Skoda Yeti (2010) – Sicherungskasten-Schema
Baujahr: 2010.
Die Sicherung des Zigarettenanzünders (Steckdose) im Skoda Yeti ist die Sicherung Nr. 26 (Steckdose im Kofferraum) und Nr. 30 (Zigarettenanzünder vorne und hinten) im Sicherungskasten im Armaturenbrett.
Farbcodierung der Sicherungen
| Sicherungsfarbe | Ampere [A] |
|---|---|
| hellbraun | 5 |
| dunkelbraun | 7,5 |
| rot | 10 |
| blau | 15 |
| gelb | 20 |
| weiß | 25 |
| grün | 30 |
| orange | 40 |
| rot | 50 |
Sicherungskasten im Motorraum (Version 1)
| Nr. | Beschreibung | Ampere [A] |
| F1 | Steuergerät; Hauptscheinwerfer rechts; Rücklicht rechts. | 30 |
| F2 | Ventile für ABS | 20 |
| F3 | Nicht belegt | – |
| F4 | Messkreis | 5 |
| F5 | Hupe | 15 |
| F6 | Nicht belegt | – |
| F7 | Ventil für Kraftstoffdosierung | 15 |
| F8 | Nicht belegt | |
| F9 | Aktivkohlefilter; Abgasrückführungsventil. | 10 |
| F10 | Leckdiagnosepumpe | 10 |
| F11 | Lambdasonde vor Katalysator; Motorsteuergerät. | 10 |
| F12 | Lambdasonde nach Katalysator | 10 |
| F13 | Steuergerät Automatikgetriebe | 15 |
| F14 | Nicht belegt | – |
| F15 | Kühlmittelpumpe | 10 |
| F 16 | Nicht belegt | |
| F17 | Blinkerset; Hebel für Frontscheibenwischer und Blinkerhebel. | 5 |
| F18 | Audioverstärker (Audiosystem) | 30 |
| F19 | Radio | 30 |
| F20 | Telefon | 5 |
| F21 | Nicht belegt | – |
| F22 | Nicht belegt | – |
| F23 | Motorsteuergerät | 10 |
| F24 | Steuergerät für CAN-Bus | 5 |
| F25 | Nicht belegt | – |
| F26 | Nicht belegt | – |
| F27 | Nicht belegt | – |
| F28 | Motorsteuergerät | 15 |
| F29 | Starten für Kühlmittelpumpenfunktion | 5 |
| F30 | Steuergerät für Zusatzheizung | 20 |
| F31 | Frontscheibenwischer | 30 |
| F32 | Nicht belegt | – |
| F33 | Nicht belegt | – |
| F34 | Nicht belegt | – |
| F35 | Nicht belegt | – |
| F36 | Nicht belegt | – |
| F37 | Nicht belegt | – |
| F38 | Kühlerlüfter, Ventile | 10 |
| F39 | Kupplungspedalschalter; Bremspedalschalter. | 5 |
| F40 | Zündspulen | 20 |
| F41 | Nicht belegt | – |
| F42 | Starten der Kraftstoffpumpe | 5 |
| F43 | Nicht belegt | – |
| F44 | Nicht belegt | – |
| F45 | Nicht belegt | – |
| F46 | Nicht belegt | – |
| F47 | Zentrales Steuergerät; Hauptscheinwerfer links; Rücklicht links. | 30 |
| F48 | Pumpe für ABS | 40 |
| F49 | Stromversorgung für Klemme 15 (Zündung ein) | 40 |
| F50 | Nicht belegt | – |
| F51 | Nicht belegt | – |
| F52 | Stromversorgungsrelais – Klemme X a) | 40 |
| F53 | Zubehör | 50 |
| F54 | Nicht belegt | – |
| a) Um eine unnötige Entladung der Batterie während des Motorstarts zu vermeiden, werden die elektrischen Elemente dieser Klemme automatisch deaktiviert. | ||
Sicherungskasten im Motorraum (Version 2)
| Nummer | Beschreibung | Ampere [A] |
| F1 | Nicht belegt | – |
| F2 | Steuergerät Automatikgetriebe DQ 200 | 30 |
| F3 | Messkreis | 5 |
| F4 | Ventile für ABS | 30/20 |
| F5 | Steuergerät Automatikgetriebe | 15 |
| F6 | Anzeigetafel; Hebel für Frontscheibenwischer und Blinkerhebel. | 5 |
| F7 | Stromanschluss 15, Starten | 40 |
| F8 | Radio | 15 |
| F9 | Telefon | 5 |
| F10 | Motorsteuergerät, Hauptrelais. | 5/10 |
| F11 | Steuergerät für Zusatzheizung | 20 |
| F12 | Steuergerät für CAN-Bus | 5 |
| F13 | Motorsteuergerät | 15/30 |
| F14 | Zündung | 20 |
| F15 | Lambdasonde; NOx-Sensor; Kraftstoffpumpenrelais. | 15 |
| Relais Glühkerzensystem | 5 |
| F 16 | Steuergerät; Hauptscheinwerfer rechts; Rücklicht rechts. | 30 |
| F17 | Hupe | 15 |
| F18 | Verstärker für digitalen Audioprozessor | 30 |
| F19 | Frontscheibenwischer | 30 |
| F20 | Kraftstoffdruckregelventil | 10 |
| F21 | Lambdasonde | 10/15 |
| F22 | Kupplungspedalschalter; Bremspedalschalter. | 5 |
| F23 | Kühlmittelpumpe | 5 |
| Magnetventil für Ladedruckregelung; Kühlerumschaltventil. | 10 | |
| F24 | Aktivkohlefilter; Abgasrückführungsventil. | 10 |
| F25 | Steuergerät ABS | 40 |
| F26 | Steuergerät; Hauptscheinwerfer links; Rücklicht links. | 30 |
| F27 | Glühkerzensystem | 50 |
| F28 | Nicht belegt | – |
| F29 | Stromversorgung Kabine | 50 |
| F30 | Klemme Xa) | 40 |
| a) Um eine unnötige Entladung der Batterie während des Motorstarts zu vermeiden, werden die elektrischen Elemente dieser Klemme automatisch deaktiviert. | ||
Sicherungskasten im Armaturenbrett
| Nr. | Beschreibung | Amp [A] |
| 1 | Getriebelüftungsheizung (Dieselmotor). | 10 |
| Steuergerät Automatikgetriebe DQ200 | 10 | |
| 2 | Anhängerkupplung | 20 |
| 3 | Anhängerkupplung | 15 |
| 4 | Nicht belegt | – |
| 5 | Heizungslüfter; Kühlerlüfter; Klimaanlage; Climatronic. | 40 |
| 6 | Heckscheibenwischer | 15 |
| 7 | Nicht belegt | – |
| 8 | Anhängerkupplung | 15 |
| 9 | Zentrales Steuergerät – Innenbeleuchtung | 10 |
| 10 | Regensensor; Lichtschalter; Diagnoseanschluss. | 10 |
| 11 | Blinker links | 10 |
| 12 | Blinker rechts | 10 |
| 13 | Radio, Wechsler für mobile Navigation | 15 |
| 14 | Anhängerkupplung | 5 |
| 15 | Lichtschalter | 5 |
| 16 | Beheizte Waschdüsen; Sitzheizungsregler. | 5 |
| 17 | Steuergerät für Lichteinstellung und Scheinwerferdrehung. | 5 |
| 18 | Diagnosesteckdose; Motorsteuergerät; Bremssensor. | 10 |
| 19 | ABS-, ESP-Steuergerät; Reifendruckkontrollschalter; Parklenkassistent-Steuergerät; Offroad-Modus-Schalter. | 5 |
| 20 | Airbag-Schalter und -Steuergerät | 5 |
| 21 | WIV; Bremslicht; Beheizte Spiegel; Drucksensor; Telefonvorbereitung; Luftmassenmesser. | 5 |
| 22 | Kombiinstrument; Steuergerät für elektromechanische Servolenkung; Haldex. | 5 |
| 23 | Zentralverriegelung und Motorhaube | 15 |
| 24 | Elektrisches Fenster hinten | 30 |
| 25 | Heckscheibenheizung | 25 |
| Heckscheibenheizung, Zusatzheizung (Standheizung und -lüftung). | 30 | |
| 26 | Steckdose im Kofferraum | 20 |
| 27 | Elektrisches Schiebedach; Elektrisches Sonnenrollo. | 30 |
| 28 | Kraftstoffpumpenrelais; Kraftstoffpumpensteuergerät; Einspritzventile. | 15 |
| 29 | Frontscheibe | 30 |
| 30 | Zigarettenanzünder vorne und hinten | 20 |
| 31 | Scheinwerferreinigungsanlage | 20 |
| 32 | Sitzheizung vorne | 20 |
| 33 | Heizung, Klimaanlage; Climatronic. | 7,5 |
| 34 | Alarm, Ersatzhorn | 5 |
| 35 | Steuergerät Automatikgetriebe DQ200 | 10 |
| 36 | Nicht belegt | – |
Skoda Yeti (2011) – Sicherungsplan
Baujahr: 2011.
Die Sicherung des Zigarettenanzünders (Steckdose) im Skoda Yeti ist die Sicherung #26 (Steckdose im Kofferraum) und #30 (Zigarettenanzünder vorne und hinten) im Sicherungskasten des Armaturenbretts.
Farbcodierung der Sicherungen
| Sicherungsfarbe | Ampere [A] |
|---|---|
| hellbraun | 5 |
| dunkelbraun | 7,5 |
| rot | 10 |
| blau | 15 |
| gelb | 20 |
| weiß | 25 |
| grün | 30 |
| orange | 40 |
| rot | 50 |
Sicherungsplan im Motorraum
| Nr. | Beschreibung | Ampere [A] |
| F1 | Nicht belegt | – |
| F2 | Steuergerät Automatikgetriebe DQ 200 | 30 |
| F3 | Messkreis | 5 |
| F4 | ABS-Steuergerät | 20 |
| F5 | Steuergerät Automatikgetriebe | 15 |
| F6 | Kombiinstrument; Wischerhebel und Blinkerhebel. | 5 |
| F7 | Stromanschluss 15, Starten | 40 |
| F8 | Radio | 15 |
| F9 | Telefon | 5 |
| F10 | Motorsteuergerät, Hauptrelais | 5/10 |
| F11 | Steuergerät für Zusatzheizung | 20 |
| F12 | Steuergerät für CAN-Bus | 5 |
| F13 | Motorsteuergerät | 15/30 |
| F15 | Lambdasonde; NOx-Sensor; Kraftstoffpumpenrelais. | 15 |
| Relais Glühkerzensystem | 5 |
| F 16 | Steuergerät; Hauptscheinwerfer rechts; Rücklicht rechts. | 30 |
| F17 | Hupe | 15 |
| F18 | Verstärker für digitalen Audioprozessor | 30 |
| F19 | Frontscheibenwischer | 30 |
| F20 | Ventil zur Kraftstoffdruckregelung | 10 |
| F21 | Lambdasonde | 15/10/20 |
| F22 | Kupplungspedalschalter; Bremspedalschalter. | 5 |
| F23 | Kühlmittelpumpe | 5 |
| Magnetventil zur Ladedruckregelung; Kühler-Umschaltventil. | 10 | |
| Hochdruckkraftstoffpumpe | 15 | |
| F24 | Aktivkohlefilter; Abgasrückführventil. | 10 |
| F25 | ABS-Steuergerät | 40 |
| F26 | Steuergerät; Hauptscheinwerfer links; Rücklicht links. | 30 |
| F27 | Glühkerzensystem | 50 |
| F28 | Frontscheibenheizung | 50 |
| F29 | Interne Stromversorgung | 50 |
| F30 | Klemme Xa) | 40 |
| a) Um eine unnötige Entladung der Batterie während des Motorstarts zu vermeiden, werden die elektrischen Elemente dieser Klemme automatisch deaktiviert. | ||
Sicherungsplan im Armaturenbrett
Armaturenbrett
| Nummer | Ampere | Ampere [A] |
| 1 | Getriebelüftungsheizung (Dieselmotor) | 10 |
| Steuergerät Automatikgetriebe DQ200 | 10 | |
| 2 | Anhängerkupplung | 20 |
| 3 | Anhängerkupplung | 15 |
| 4 | Kombiinstrument; Scheibenwischerhebel; Blinkerhebel. | 5 |
| 5 | Heizungslüfter; Kühlerlüfter; Klimaanlage; Climatronic. | 40 |
| 6 | Heckscheibenwischer | 15 |
| 7 | Telefon | – |
| 8 | Anhängerkupplung | 15 |
| 9 | Zentrales Steuergerät; Innenbeleuchtung; Nebelschlussleuchte. | 10 |
| 10 | Regensensor; Lichtschalter; Diagnosebuchse | 10 |
| 11 | Blinker links | 10 |
| 12 | Blinker rechts | 10 |
| 13 | Radio, Wechsler für mobile Navigation | 15 |
| 14 | Anhängerkupplung | 5 |
| 15 | Lichtschalter | 5 |
| 16 | Beheizte Waschdüsen | 5 |
| 17 | Steuergerät zur Lichteinstellung und Scheinwerferbewegung | 5 |
| 18 | Diagnosesteckdose, Motorsteuergerät, Bremssensor | 10 |
| 19 | ABS-, ESP-Steuergerät; Reifendruckkontrollschalter; Parklenkassistent-Steuergerät; Offroad-Modus-Schalter; Start-/Stopp-Taste. | 5 |
| 20 | Airbag-Schalter und -Steuergerät | 5 |
| 21 | WIV; Bremslicht; Beheizte Spiegel; Drucksensor; Telefonvorbereitung; Luftmassenmesser. | 5 |
| 22 | Kombiinstrument; Steuergerät für elektrische Servolenkung; Haldex. | 5 |
| 23 | Zentralverriegelung und Motorhaubenabdeckung | 15 |
| 24 | Elektrisches Heckfenster | 30 |
| 25 | Heckscheibenheizung | 25 |
| Heckscheibenheizung; Zusatzheizung (Standheizung und -lüftung). | 30 | |
| 26 | Steckdose im Kofferraum | 20 |
| 27 | Elektrisches Schiebe- und Ausstelldach; Elektrisches Sonnenrollo. | 30 |
| 28 | Kraftstoffpumpenrelais; Kraftstoffpumpensteuergerät; Einspritzdüsen. | 15 |
| 29 | Frontscheibe | 30 |
| 30 | Zigarettenanzünder vorne und hinten | 20 |
| 31 | Scheinwerferreinigungsanlage | 20 |
| 32 | Sitzheizung vorne; Sitzheizungsregler. | 20 |
| 33 | Heizung; Klimaanlage; Klimatronic | 7,5 |
| 34 | Alarm, Ersatzhorn | 5 |
| 35 | Steuergerät Automatikgetriebe DQ200 | 10 |
| 36 | Nicht belegt | – |
Skoda Yeti (2012) – Sicherungskastenplan
Baujahr: 2012.
Die Sicherung des Zigarettenanzünders (Steckdose) im Skoda Yeti ist die Sicherung Nr. 26 (Steckdose im Kofferraum) und Nr. 30 (Zigarettenanzünder vorne und hinten) im Sicherungskasten im Armaturenbrett.
Farbcodierung der Sicherungen
| Sicherungsfarbe | Ampere [A] |
|---|---|
| hellbraun | 5 |
| dunkelbraun | 7,5 |
| rot | 10 |
| blau | 15 |
| gelb | 20 |
| weiß | 25 |
| grün | 30 |
| orange | 40 |
| rot | 50 |
Sicherungskasten im Motorraum
| Nummer | Beschreibung |
| F1 | Nicht belegt |
| F2 | Steuergerät Automatikgetriebe DQ 200 |
| F3 | Messkreis |
| F4 | ABS-Steuergerät |
| F5 | Steuergerät Automatikgetriebe |
| F6 | Kombiinstrument; Scheibenwischerhebel und Blinkerhebel |
| F7 | Stromanschluss 15, Starten |
| F8 | Radio |
| F9 | Telefon |
| F10 | Motorsteuergerät, Hauptrelais |
| F11 | Steuergerät für Zusatzheizung |
| F12 | Steuergerät für CAN-Bus |
| F13 | Motorsteuergerät |
| F14 | Zündung |
| F15 | Lambdasonde; NOx-Sensor; Kraftstoffpumpenrelais. |
| Relais Glühkerzensystem |
| F 16 | Steuergerät; Hauptscheinwerfer rechts; Rücklicht rechts. |
| F17 | Hupe |
| F18 | Verstärker für digitalen Audioprozessor |
| F19 | Frontscheibenwischer |
| F20 | Ventil zur Kraftstoffdruckregelung |
| F21 | Lambdasonde |
| F22 | Kupplungspedalschalter; Bremspedalschalter. |
| F23 | Kühlmittelpumpe |
| Magnetventil zur Ladedruckregelung; Kühler-Umschaltventil. | |
| Hochdruckkraftstoffpumpe | |
| F24 | Aktivkohlefilter; Abgasrückführventil. |
| F25 | ABS-Steuergerät |
| F26 | Steuergerät; Hauptscheinwerfer links; Rücklicht links. |
| F27 | Glühkerzensystem |
| F28 | Frontscheibenheizung |
| F29 | Interne Stromversorgung |
| F30 | Klemme Xa) |
| a) Um eine unnötige Entladung der Batterie während des Motorstarts zu vermeiden, werden die elektrischen Elemente dieser Klemme automatisch deaktiviert. | |
Sicherungskasten im Armaturenbrett
| Nr. | Beschreibung |
| 1 | Getriebelüftungsheizung (Dieselmotor) |
| Steuergerät Automatikgetriebe DQ200 | |
| 2 | Anhängerkupplung |
| 3 | Anhängerkupplung |
| 4 | Kombiinstrument; Scheibenwischerhebel; Blinkerhebel. |
| 5 | Heizungslüfter; Kühlerlüfter; Klimaanlage; Climatronic. |
| 6 | Heckscheibenwischer |
| 7 | Telefon |
| 8 | Anhängerkupplung |
| 9 | Zentrales Steuergerät; Innenbeleuchtung; Nebelschlussleuchte. |
| 10 | Regensensor; Lichtschalter; Diagnoseanschluss. |
| 11 | Abbiegelichter links |
| 12 | Abbiegelichter rechts |
| 13 | Radio, Wechsler für mobile Navigation |
| 14 | Anhängerkupplung |
| 15 | Lichtschalter |
| 16 | Beheizte Scheibenwaschdüsen |
| 17 | Steuergerät zur Lichteinstellung und Scheinwerferdrehung |
| 18 | Diagnosesteckdose; Motorsteuergerät; Bremssensor. |
| 19 | ABS-, ESP-Steuergerät; Reifendruckkontrollschalter; Parklenkassistent-Steuergerät; Offroad-Modus-Schalter; Start-/Stopp-Taste. |
| 20 | Airbag-Schalter und -Steuergerät |
| 21 | WIV; Positionslicht; Beheizte Spiegel; Drucksensor; Telefonvorbereitung; Luftmassenmesser. |
| 22 | Kombiinstrument; Steuergerät für elektrische Servolenkung; Haldex. |
| 23 | Zentralverriegelung und Motorhaubenabdeckung |
| 24 | Elektrisches Heckfenster |
| 25 | Heckscheibenheizung |
| Heckscheibenheizung; Zusatzheizung (Standheizung und -lüftung). | |
| 26 | Steckdose im Kofferraum |
| 27 | Elektrisches Schiebe- und Ausstelldach; Elektrisches Sonnenrollo |
| 28 | Kraftstoffpumpenrelais; Kraftstoffpumpensteuergerät; Einspritzdüsen. |
| 29 | Frontscheibe |
| 30 | Zigarettenanzünder vorne und hinten |
| 31 | Scheinwerferreinigungsanlage |
| 32 | Sitzheizung vorne; Sitzheizungsregler. |
| 33 | Heizung; Klimaanlage; Klimatronic. |
| 34 | Alarm; Ersatzhorn. |
| 35 | Steuergerät Automatikgetriebe DQ200 |
| 36 | DVD-Player |
Skoda Yeti (2013) – Sicherungsplan
Baujahr: 2013.
Die Sicherung des Zigarettenanzünders (Steckdose) im Skoda Yeti (2017) ist die Sicherung #26 (Steckdose im Kofferraum) und #30 (Zigarettenanzünder vorne und hinten) im Sicherungskasten des Armaturenbretts.
Farbcodierung der Sicherungen
| Sicherungsfarbe | Ampere [A] |
|---|---|
| hellbraun | 5 |
| dunkelbraun | 7,5 |
| rot | 10 |
| blau | 15 |
| gelb | 20 |
| weiß | 25 |
| grün | 30 |
| orange | 40 |
| rot | 50 |
Sicherungstafel im Armaturenbrett
| Nummer | Beschreibung |
| 1 | Getriebelüftungsheizung (Dieselmotor), Steuergerät Automatikgetriebe DQ200 |
| 2 | Anhängerkupplung |
| 3 | Anhängerkupplung |
| 4 | Kombiinstrument; Scheibenwischerhebel; Blinkerhebel; Kamera. |
| 5 | Heizungslüfter; Kühlerlüfter; Klimaanlage; Climatronic. |
| 6 | Heckscheibenwischer |
| 7 | Telefon |
| 8 | Anhängerkupplung |
| 9 | Spannungssteuergerät Fahrzeug – Innenbeleuchtung, Nebelschlussleuchte |
| 10 | Regensensor, Lichtschalter, Diagnoseanschluss |
| 11 | Abbiegelichter links |
| 12 | Abbiegelichter rechts |
| 13 | Radio, Wechsler für mobile Navigation |
| 14 | Anhängerkupplung |
| 15 | Lichtschalter |
| 16 | Haldex |
| 17 | Steuergerät zur Lichteinstellung und Scheinwerferdrehung |
| 18 | Diagnosesteckdose; Motorsteuergerät; Bremssensor. | |
| 19 | ABS-, ESP-Steuergerät; Reifendruckkontrollschalter; Parklenkassistent-Steuergerät; OFF ROAD-Modus-Schalter; START STOP-Taste. | |
| 20 | Airbag-Schalter und -Steuergerät | |
| 21 | WIV; Positionslicht; Elektrische Spiegel; Drucksensor; Telefonvorbereitung; Luftmassenmesser. | |
| 22 | Kombiinstrument; Steuergerät für elektromechanische Servolenkung. | |
| 23 | Zentralverriegelung und Motorhaubenabdeckung | |
| 24 | Elektrisches Heckfenster | |
| 25 | Heckscheibenheizung; Standheizung und -lüftung. | |
| 26 | Steckdose im Kofferraum | |
| 27 | Elektrisches Schiebe- und Ausstelldach; Elektrisches Sonnenrollo. | |
| 28 | Kraftstoffpumpe; Einspritzdüsen. | |
| 29 | Frontscheibe | |
| 30 | Zigarettenanzünder vorne und hinten | |
| 31 | Scheinwerferreinigungsanlage | |
| 32 | Sitzheizung vorne; Sitzheizungsregler. | |
| 33 | Heizung; Klimaanlage; Climatronic; Fernbedienung für Standheizung. | |
| 34 | Alarm; Ersatzhorn. | |
| 35 | Steuergerät Automatikgetriebe DQ200 | |
| 36 | CD/DVD |
Sicherungsplan im Motorraum
| Nr. | Beschreibung |
| F1 | Nicht belegt |
| F2 | Steuergerät Automatikgetriebe |
| F3 | Messkreis |
| F4 | ABS-Steuergerät |
| F5 | Steuergerät Automatikgetriebe |
| F6 | Kombiinstrument; Scheibenwischerhebel; Blinkerhebel. |
| F7 | Stromversorgung Klemme 15; Starten. |
| F8 | Radio |
| F9 | Telefon |
| F10 | Motorsteuergerät |
| F11 | Zusatzsteuergerät für Heizung und Lüftung |
| F12 | Datenbus-Steuergerät |
| F13 | Motorsteuergerät |
| F14 | Zündung |
| F15 | Lambdasonde; Kraftstoffpumpenrelais; Glühkerzenanlage. |
| F 16 | Fahrzeugspannungssteuergerät, Scheinwerfer rechts, Rücklicht rechts. |
| F17 | Hupe |
| F18 | Verstärker für digitalen Audioprozessor |
| F19 | Scheibenwischer |
| F20 | Kraftstoffdruckregelventil |
| F21 | Lambdasonde |
| F22 | Kupplungspedalschalter; Bremspedalschalter. |
| F23 | Kühlmittelpumpe; Magnetventil zur Ladedruckregelung; Kühlerumschaltventil; Hochdruckkraftstoffpumpe. |
| F24 | Aktivkohlefilter; Abgasrückführventil; Kühlerlüfter. |
| F25 | ABS-Steuergerät |
| F26 | Fahrzeugspannungssteuergerät, Scheinwerfer links, Rücklicht links |
| F27 | Glühkerzenanlage |
| F28 | Frontscheibenheizung |
| F29 | Kabinenstromversorgung |
| F30 | Klemme X a) |
| a) Um eine unnötige Entladung der Batterie während des Motorstarts zu vermeiden, werden die elektrischen Elemente dieser Klemme automatisch deaktiviert. | |
Skoda Yeti (2014) – Sicherungsplan
Baujahr: 2014.
Die Sicherung des Zigarettenanzünders (Steckdose) im Skoda Yeti ist die Sicherung Nr. 26 (Steckdose im Kofferraum) und Nr. 30 (Zigarettenanzünder vorne und hinten) im Sicherungskasten des Armaturenbretts.
Farbcodierung der Sicherungen
| Sicherungsfarbe | Ampere [A] |
|---|---|
| hellbraun | 5 |
| dunkelbraun | 7,5 |
| rot | 10 |
| blau | 15 |
| gelb | 20 |
| weiß | 25 |
| grün | 30 |
| orange | 40 |
| rot | 50 |
Sicherungsplan im Armaturenbrett
Skoda Yeti – Sicherungen – Armaturenbrett
| Nummer | Beschreibung |
| 1 | Heizung Lüftung Getriebe (Dieselmotor); Steuergerät Automatikgetriebe DSG. |
| 2 | Anhängerkupplung |
| 3 | Anhängerkupplung |
| 4 | Blinkerset; Scheibenwischerhebel; Blinkerhebel; Kamera. |
| 5 | Heizungsgebläse; Kühlerlüfter; Klimaanlage; Klimatronic. |
| 6 | Heckscheibenwischer |
| 7 | Telefon |
| 8 | Anhängerkupplung |
| 9 | Fahrzeugspannungssteuergerät – Innenbeleuchtung, Nebelschlussleuchte |
| 10 | Regensensor, Lichtschalter, Diagnoseanschluss, abnehmbare Leuchte |
| 11 | Abbiegelichter links |
| 12 | Abbiegelichter rechts |
| 13 | Radio; DVD. |
| 14 | Zentrales Steuermodul, Motorsteuergerät |
| 15 | Lichtschalter |
| 16 | Haldex |
| 17 | KESSY-Steuergerät; Lenkradschloss. |
| 18 | Diagnoseanschluss Motorsteuergerät Bremssensor Haldex. |
| 19 | ABS-, ESP-Steuergerät; Reifendruckkontrollschalter; Parklenkassistent-Steuergerät; OFF ROAD-Modusschalter; START STOP-Taste. |
| 20 | Airbag-Schalter und -Steuergerät |
| 21 | WIV; Rücklicht; Abblendspiegel; Drucksensor; Telefonvorbereitung; Luftstromsensor; Steuergerät zur Einstellung des Scheinwerferwinkels und der Neigung. |
| 22 | Steuergerät für Blinkerset für elektromechanische Servolenkung; Datenbus-Steuergerät. |
| 23 | Zentralverriegelung und Motorhaubenabdeckung |
| 24 | Elektrisches Heckfenster |
| 25 | Heckscheibenheizung; Standheizung und -lüftung. |
| 26 | Stromversorgung im Kofferraum |
| 27 | Elektrisches Schiebe- und Kippdach; Elektrisches Sonnenrollo. |
| 28 | Kraftstoffpumpe, Einspritzdüsen |
| 29 | Frontscheibe |
| 30 | Zigarettenanzünder vorne und hinten |
| 31 | Scheinwerferreinigungsanlage |
| 32 | Sitzheizung vorne; Sitzheizungsregler, |
| 33 | Heizung; Klimaanlage; Klimatronic; Fernbedienung für Standheizung. |
| 34 | Alarm; Ersatzhupe. |
| 35 | Steuergerät Automatikgetriebe DSG |
| 36 | Anhängerkupplung |
Sicherungsplan im Motorraum
| Nummer | Beschreibung |
| F1 | Nicht belegt |
| F2 | Steuergerät Automatikgetriebe |
| F3 | Messkreis |
| F4 | ABS-Steuergerät |
| F5 | Steuergerät Automatikgetriebe |
| F6 | Nicht belegt |
| F7 | Stromversorgung Klemme 15, Anlasser |
| F8 | Radio |
| F9 | Nicht belegt |
| F10 | Motorsteuergerät |
| F11 | Steuergerät Heizung und Zusatzlüftung |
| F12 | Datenbus-Steuergerät |
| F13 | Motorsteuergerät |
| F14 | Zündung |
| F15 | Lambdasonde; Kraftstoffpumpenrelais; Zündkerzenanlage. |
| F 16 | Fahrzeugspannungssteuergerät; Scheinwerfer rechts; Rücklicht rechts. |
| F17 | Hupe |
| F18 | Verstärker für digitalen Audioprozessor |
| F19 | Scheibenwischer |
| F20 | Kraftstoffdruckregelventil; Hochdruckpumpe. |
| F21 | Lambdasonde |
| F22 | Kupplungspedalschalter, Bremspedalschalter |
| F23 | Kühlmittelpumpe; Magnetventil zur Ladedruckregelung; Kühlerumschaltventil; Hochdruckkraftstoffpumpe. |
| F24 | Aktivkohlefilter; Abgasrückführventil; Kühlerlüfter. |
| F25 | ABS-Steuergerät |
| F26 | Fahrzeugspannungssteuergerät; Scheinwerfer links; Rücklicht links. |
| F27 | Zündkerzenanlage |
| F28 | Frontscheibenheizung |
| F29 | Kabinenstromversorgung |
| F30 | Klemme Xa) |
| a) Um eine unnötige Entladung der Batterie während des Motorstarts zu vermeiden, werden die elektrischen Elemente dieser Klemme automatisch deaktiviert. | |
Skoda Yeti (2015) – Sicherungsplan
Baujahr: 2015.
Die Sicherung des Zigarettenanzünders (Steckdose) im Skoda Yeti (2017) ist die Sicherung #26 (Steckdose im Kofferraum) und #30 (Zigarettenanzünder vorne und hinten) im Sicherungsplan des Armaturenbretts.
Farbcode der Sicherungen
| Sicherungsfarbe | Ampere [A] |
|---|---|
| hellbraun | 5 |
| dunkelbraun | 7,5 |
| rot | 10 |
| blau | 15 |
| gelb | 20 |
| weiß | 25 |
| grün | 30 |
| orange | 40 |
| rot | 50 |
Sicherungsplan im Armaturenbrett
| Nr. | Beschreibung |
| 1 | Heizung Lüftung Getriebe (Dieselmotor); Steuergerät Automatikgetriebe DSG. |
| 2 | Anhängerkupplung – linkes Licht |
| 3 | Anhängerkupplung – rechtes Licht |
| 4 | Blinkerset; Scheibenwischerhebel; Blinkerhebel; Kamera. |
| 5 | Heizungsgebläse; Kühlerlüfter; Klimaanlage; Klimatronic. |
| 6 | Heckscheibenwischer |
| 7 | Telefon |
| 8 | Anhängerkupplung – Steckdosenkontakt |
| 9 | Fahrzeugspannungssteuergerät – Innenbeleuchtung, Nebelschlussleuchte. |
| 10 | Regensensor; Lichtschalter; Diagnoseanschluss; Abnehmbare Leuchte. |
| 11 | Abbiegelichter links |
| 12 | Abbiegelichter rechts |
| 13 | Radio, DVD |
| 14 | Zentrales Steuermodul; Motorsteuergerät. |
| 15 | Lichtschalter |
| 16 | Haldex |
| 17 | KESSY-Steuergerät; Lenkradschloss. |
| 18 | Diagnoseanschluss; Motorsteuergerät; Bremssensor; Haldex. |
| 19 | ABS-, ESP-Steuergerät; Reifendruckkontrollschalter; Parklenkassistent-Steuergerät; OFF ROAD-Modusschalter; START STOP-Taste. |
| 20 | Airbag-Schalter und -Steuergerät |
| 21 | WIV; Rücklicht; Abblendspiegel; Drucksensor; Telefonvorbereitung; Luftstromsensor; Steuergerät zur Einstellung des Scheinwerferflusses und der Neigung. |
| 22 | Steuergerät für Blinkerset für elektromechanische Servolenkung; Datenbus-Steuergerät. |
| 23 | Zentralverriegelung und Motorhaubenabdeckung |
| 24 | Elektrisches Heckfenster |
| 25 | Heckscheibenheizung; Standheizung und -lüftung. |
| 26 | Steckdose im Kofferraum |
| 27 | Panoramadach – Schiebedach, elektrisches Rollo. |
| 28 | Kraftstoffpumpe, Einspritzdüsen |
| 29 | Frontscheibe |
| 30 | Zigarettenanzünder vorne und hinten |
| 31 | Scheinwerferreinigungsanlage |
| 32 | Sitzheizung vorne; Sitzheizungsregler. |
| 33 | Heizung; Klimaanlage; Climatronic; Fernbedienung für Standheizung. |
| 34 | Alarm; Ersatzhupe. |
| 35 | Steuergerät Automatikgetriebe DSG. |
| 36 | Steuergerät für Anhängererkennung |
Sicherungsplan im Motorraum
| Nr | Beschreibung |
| F1 | Nicht belegt |
| F2 | Steuergerät Automatikgetriebe |
| F3 | Batteriedatenmodul |
| F4 | ABS-Steuergerät |
| F5 | Steuergerät Automatikgetriebe |
| F6 | Nicht belegt |
| F7 | Stromversorgung Klemme 15, Anlassermotor |
| F8 | Radio, Kombiinstrument, Telefon |
| F9 | Nicht belegt |
| F10 | Motorsteuergerät |
| F11 | Zusätzliches Steuergerät für Heizung und Lüftung. |
| F12 | Datenbus-Steuergerät |
| F13 | Motorsteuergerät |
| F14 | Zündung |
| F15 | Lambdasonde; Kraftstoffpumpe; Zündkerzenanlage. |
| F 16 | Fahrzeugspannungssteuergerät; Scheinwerfer rechts; Rücklicht rechts. |
| F17 | Hupe |
| F18 | Verstärker für digitalen Audioprozessor |
| F19 | Scheibenwischer |
| F20 | Kraftstoffdruckregelventil; Hochdruckpumpe. |
| F21 | Lambdasonde |
| F22 | Kupplungspedalschalter; Bremspedalschalter. |
| F23 | Kühlmittelpumpe; Magnetventil zur Ladedruckregelung; Kühlerumschaltventil; Hochdruckkraftstoffpumpe. |
| F24 | Aktivkohlefilter; Abgasrückführventil; Kühlerlüfter. |
| F25 | ABS-Steuergerät |
| F26 | Fahrzeugspannungssteuergerät, Scheinwerfer links, Rücklicht links. |
| F27 | Zündkerzenanlage |
| F28 | Frontscheibenheizung |
| F29 | Stromversorgung für interne Sicherungsunterstützung |
| F30 | Klemme Xa) |
| a) Um eine unnötige Entladung der Batterie während des Motorstarts zu vermeiden, werden die elektrischen Elemente dieser Klemme automatisch deaktiviert. | |
Skoda Yeti (2016) – Sicherungskastenplan
Baujahr: 2016.
Die Sicherung des Zigarettenanzünders (Steckdose) im Skoda Yeti (2017) ist die Sicherung Nr. 26 (Steckdose im Kofferraum) und Nr. 30 (Zigarettenanzünder vorne und hinten) im Sicherungskasten im Armaturenbrett.
Farbcodierung der Sicherungen
| Sicherungsfarbe | Ampere [A] |
|---|---|
| hellbraun | 5 |
| dunkelbraun | 7,5 |
| rot | 10 |
| blau | 15 |
| gelb | 20 |
| weiß | 25 |
| grün | 30 |
| orange | 40 |
| rot | 50 |
Sicherungskasten im Armaturenbrett
| Nummer | Beschreibung |
| 1 | Heizung Lüftung Getriebe (Dieselmotor); Steuergerät Automatikgetriebe DSG. |
| 2 | Anhängerkupplung – linkes Licht |
| 3 | Anhängerkupplung – rechtes Licht |
| 4 | Blinkerset; Scheibenwischerhebel; Blinkerhebel; Kamera. |
| 5 | Heizungsgebläse; Kühlerlüfter; Klimaanlage; Klimatronic. |
| 6 | Heckscheibenwischer |
| 7 | Telefon |
| 8 | Anhängerkupplung – Steckdosenkontakt |
| 9 | Innenbeleuchtung; Nebelschlussleuchte hinten. |
| 10 | Regensensor; Lichtschalter; Diagnosebuchse. |
| 11 | Abbiegelichter auf der linken Seite |
| 12 | Abbiegelichter auf der rechten Seite |
| 13 | Radio, DVD |
| 14 | Zentrale Steuereinheit; Motorsteuergerät. |
| 15 | Lichtschalter |
| 16 | Haldex |
| 17 | KESSY; Lenkradschloss. |
| 18 | Diagnoseanschluss; Motorsteuergerät; Bremssensor; Haldex. |
| 19 | ABS; ESP; Reifendruckkontrollschalter; Parkassistent; OFF ROAD-Modusschalter; START STOP-Taste. |
| 20 | Airbag-Schalter |
| 21 | WIV; Rücklicht; Abblendspiegel; Drucksensor; Telefonvorbereitung; Luftstromsensor; Steuergerät zur Regulierung des Scheinwerferflusses und der Neigung. |
| 22 | Kombiinstrument; Elektromechanische Servolenkung; Datenbus. |
| 23 | Zentralverriegelung und Motorhaubenabdeckung |
| 24 | Elektrisches Heckfenster |
| 25 | Heckscheibenheizung; Standheizung und -lüftung. |
| 26 | Steckdose im Kofferraum |
| 27 | Panoramadach – Schiebe- und Kippdach, elektrisches Rollo. |
| 28 | Kraftstoffpumpe; Einspritzdüsen; AdBlue®-Heizung. |
| 29 | Frontscheibe |
| 30 | Zigarettenanzünder vorne und hinten |
| 31 | Scheinwerferreinigungsanlage |
| 32 | Sitzheizung vorne; Sitzheizungsregler. |
| 33 | Heizung; Klimaanlage; Climatronic; Fernbedienung für Standheizung. |
| 34 | Alarm, Ersatzhupe |
| 35 | Automatikgetriebe DSG |
| 36 | Anhängerkupplung |
Sicherungskasten im Motorraum
| Nummer | Beschreibung |
| F1 | Nicht belegt |
| F2 | Automatikgetriebe |
| F3 | Batteriedatenmodul |
| F4 | ABS |
| F5 | Automatikgetriebe |
| F6 | Nicht belegt |
| F7 | Stromversorgung Klemme 15, Starten |
| F8 | Radio, Blinkerset, Telefon |
| F9 | Nicht belegt |
| F10 | Motorsteuergerät |
| F11 | Zusatzheizung und -lüftung |
| F12 | Datenbus |
| F13 | Motorsteuergerät |
| F14 | Zündung |
| F15 | Lambdasonde; Kraftstoffpumpe; Vorglühsystem. |
| F 16 | Fahrzeugspannungssteuergerät; Scheinwerfer rechts; Rücklicht rechts. |
| F17 | Hupe |
| F18 | Verstärker für digitalen Audioprozessor |
| F19 | Scheibenwischer |
| F20 | Kraftstoffdruckregelventil; Hochdruckpumpe. |
| F21 | Lambdasonde |
| F22 | Kupplungspedalschalter; Bremspedalschalter. |
| F23 | Kühlmittelpumpe; Magnetventil zur Ladedruckregelung; Kühlerumschaltventil; Hochdruckkraftstoffpumpe. |
| F24 | Aktivkohlefilter; Abgasrückführventil; Kühlerlüfter. |
| F25 | ABS |
| F26 | Fahrzeugspannungssteuergerät; Scheinwerfer links; Rücklicht links. |
| F27 | Glühkerzenanlage |
| F28 | Frontscheibenheizung |
| F29 | Stromversorgung für interne Sicherungsunterstützung |
| F30 | Klemme Xa) |
| a) Um eine unnötige Entladung der Batterie während des Motorstarts zu vermeiden, werden die elektrischen Elemente dieser Klemme automatisch deaktiviert. | |
Skoda Yeti (2017) – Sicherungsplan
Baujahr: 2017.
Die Sicherung des Zigarettenanzünders (Steckdose) im Skoda Yeti ist die Sicherung #26 (Steckdose im Kofferraum) und #30 (Zigarettenanzünder vorne und hinten) im Sicherungskasten des Armaturenbretts.
Farbcodierung der Sicherungen
| Farbe der Sicherung | Ampere [A] |
|---|---|
| hellbraun | 5 |
| dunkelbraun | 7,5 |
| rot | 10 |
| blau | 15 |
| gelb | 20 |
| weiß | 25 |
| grün | 30 |
| orange | 40 |
| rot | 50 |
Sicherungskasten im Armaturenbrett
| Nr. | Beschreibung |
| 1 | Heizung des Getriebe-Ablassventils (Dieselmotor); Automatikgetriebe. |
| 2 | Anhängerkupplung – linkes Licht |
| 3 | Anhängerkupplung – rechtes Licht |
| 4 | Anzeigesatz; Scheibenwischerhebel; Blinkerhebel; Kamera. |
| 5 | Heizungsgebläse; Kühlerlüfter; Klimaanlage; Climatronic. |
| 6 | Heckscheibenwischer |
| 7 | Anschluss für Warnung |
| 8 | Anhängerkupplung – Kontakt in der Steckdose |
| 9 | Innenbeleuchtung; Nebelschlussleuchte. |
| 10 | Regensensor; Lichtschalter; Diagnosebuchse. |
| 11 | Abbiegelichter links |
| 12 | Abbiegelichter rechts |
| 13 | Radio |
| 14 | Zentrales Steuerungssystem; Motorsteuerungssystem. |
| 15 | Lichtschalter |
| 16 | Allradantrieb |
| 17 | KESSY; Lenkradschloss |
| 18 | Diagnosebuchse; Motorsteuerungssystem; Bremssensor; Allradantrieb; START-STOP. |
| 19 | ABS; ESP; Reifendruckkontrollschalter; Parkassistent; OFF ROAD Modus Schalter; START STOP Taste. |
| 20 | Airbag |
| 21 | Variabler Wartungsintervall – WIV; Rückfahrlichter; Spiegel mit automatischer Abblendung; Drucksensor; Telefonvorbereitung; Luftmassenmesser; Scheinwerfereinstellung und Kurvenlicht. |
| 22 | Anzeigesatz; Elektromechanische Servolenkung; Datenbus. |
| 23 | Zentralverriegelung, Kofferraumdeckel |
| 24 | Elektrische Fensterheber – hinten |
| 25 | Heckscheibenheizung; Standheizung und -lüftung. |
| 26 | Steckdose im Kofferraum |
| 27 | Panoramadach mit Öffnungs- und Schiebefunktion; Elektronische Steuerung der Sonnenblenden. |
| 28 | Kraftstoffpumpe; Einspritzdüsen; AdBlue®-Heizung. |
| 29 | Elektrische Fensterheber – vorne, Außenspiegel: Heizung, Klappfunktion, Spiegelflächeneinstellung. |
| 30 | 12 V Steckdose – vorne und hinten |
| 31 | Scheinwerferreinigungsanlage |
| 32 | Beheizte Vordersitze |
| 33 | Heizung; Klimaanlage; Climatronic; Fernbedienung für Standheizung. |
| 34 | Autoalarm, Hupenreserve |
| 35 | Automatikgetriebe |
| 36 | Anhängerkupplung |
Sicherungsplan im Motorraum
Skoda Yeti – Sicherungen – Motorraum
| Nr | Beschreibung |
| F1 | Nicht belegt |
| F2 | Automatikgetriebe; AdBlue-Kontrollsystem. |
| F3 | Batteriedatenmodul |
| F4 | ABS |
| F5 | Automatikgetriebe |
| F6 | Nicht belegt |
| F7 | Stromanschluss 15, Starten |
| F8 | Radio, Anzeigesatz, Telefon |
| F9 | Nicht belegt |
| F10 | Motorsteuergerät |
| F11 | Zusatzheizung und -lüftung |
| F12 | Datenbus |
| F13 | Motorsteuergerät |
| F14 | Zündung |
| F15 | Lambdasonde; Kraftstoffpumpe; Zündkerzensystem. |
| F16 | Scheinwerfer rechts, Rücklicht rechts |
| F17 | Hupe |
| F18 | Musikverstärker |
| F19 | Scheibenwischer |
| F20 | Kraftstoffdruckregelventil; Hochdruckpumpe. |
| F21 | Lambdasonde |
| F22 | Kupplungspedalschalter; Bremspedalschalter. |
| F23 | Kühlmittelpumpe; Magnetventil zur Ladedruckregelung; Kühlerumschaltventil; Hochdruckkraftstoffpumpe. |
| F24 | Aktivkohlefilter; Abgasrückführventil; Kühlerlüfter. |
| F25 | ABS |
| F26 | Scheinwerfer links, Rücklicht links |
| F27 | Zündkerzensystem |
| F28 | Frontscheibenheizung |
| F29 | Stromversorgung für interne Sicherungsunterstützung (Sicherungen Nr. 24,27,31,32); Elektrisch verstellbare Sitze. |
| F30 | Klemme Xa) |
| a) Um eine unnötige Entladung der Batterie während des Motorstarts zu vermeiden, werden die elektrischen Elemente dieser Klemme automatisch deaktiviert. | |
Über Skoda Yeti (2009-2017)
Der Skoda Yeti, produziert von 2009 bis 2017, ist ein kompaktes SUV, das sich durch sein robustes Design und seine Vielseitigkeit auszeichnet. Dieses Modell bietet einen komfortablen und geräumigen Innenraum, ideal für Familienausflüge und den täglichen Gebrauch. Der Skoda Yeti war mit verschiedenen Motorisierungen erhältlich, darunter Benzin- und Dieselmotoren, sodass Fahrer je nach ihren Vorlieben und Bedürfnissen wählen konnten. Dank Allradantrieb und fortschrittlicher Technologien ist der Yeti auch in anspruchsvollerem Gelände einsetzbar, wobei Komfort und Sicherheit auf der Straße erhalten bleiben.
Sicherungsplan Skoda Yeti
Diese Seite zeigt den Sicherungsplan für das Modell Skoda Yeti. Der Sicherungskasten befindet sich in diesem Fahrzeug normalerweise im Innenraum, unter dem Armaturenbrett auf der Fahrerseite, sowie im Motorraum. Unsere Diagramme zeigen detailliert die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Es ist wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden am elektrischen System zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement, um die ordnungsgemäße Funktion der elektrischen Komponenten in Ihrem Fahrzeug zu gewährleisten.
