Sicherungsfarbe	Ampere [A]
hellbraun	5
dunkelbraun	7.5
rot	10
blau	15
gelb blau	20
weiß	25
grün / rosa	30
orange / grün	40
rot	50

Sicherungskasten im Armaturenbrett

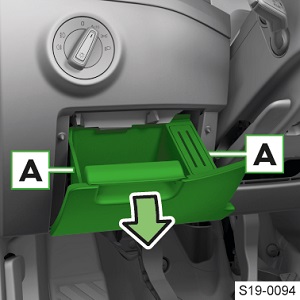

Bei der Linkslenkerversion befindet sich der Sicherungskasten auf der Fahrerseite hinter dem Handschuhfach.

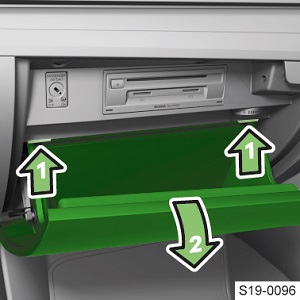

Bei der Rechtslenkerversion befindet er sich auf der Beifahrerseite hinter dem Handschuhfach.

Sicherungskasten im Motorraum

2016

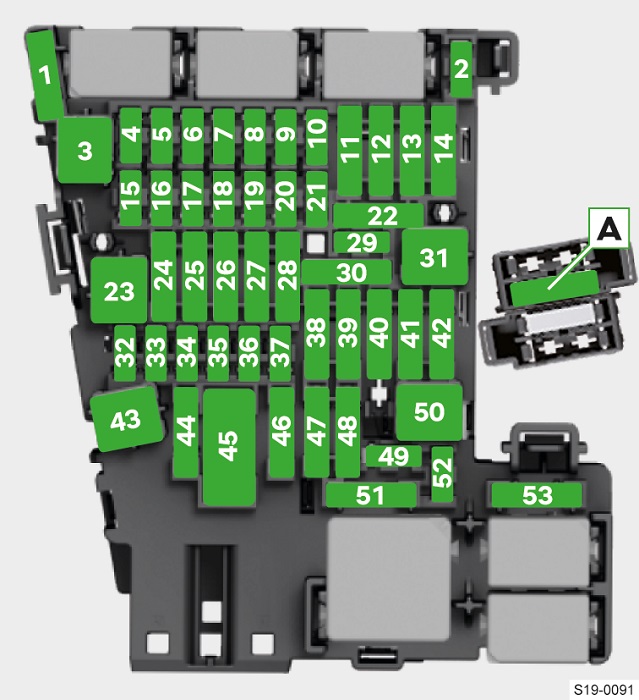

Sicherungskasten im Armaturenbrett

Sicherungsbelegung im Armaturenbrett (2016)

Nr	Beschreibung
Nr	Beschreibung
1	Nicht belegt
2	Nicht belegt
3	Nicht belegt
4	Nicht belegt
5	Datenbus
6	Alarmsensor
7	Klimaanlage; Heizung; Empfänger für Fernheizung; Schalthebel Automatikgetriebe; Relais Heckscheibenheizung; Relais Frontscheibenheizung.
8	Lichtschalter; Regensensor; Diagnosestecker; Feststellbremse; Instrumentenbeleuchtung.
9	USB-Buchse
10	Touchscreen, TV-Tuner
11	Gurtstraffer links
12	Radio
13	Dämpfereinstellung
14	Lüfter für Klimaanlage; Heizung.
15	Elektrische Lenkungsverriegelung
16	Signalverstärker für Telefon
17	Instrumententafel, Notrufnummer.
18	Rückfahrkamera
19	KESSY
20	SCR
21	Haldex-Kupplung; Klimakompressor (GreenLine).
22	Anhängerkupplung
23	Rechter Scheinwerfer
24	Panoramadach
25	Zentralverriegelung – Fahrertür und linke hintere Tür, Spiegel
26	Beheizte Vordersitze

Nr	Beschreibung
27	Musikverstärker
28	Anhängerkupplung – Kontakt in der Steckdose
29	Bedienhebel unter dem Lenkrad
30	12-V-Steckdose im Kofferraum
31	Linker Seitenleuchte
32	Parkassistent (assistiertes Parken)
33	Airbag-Schalter für Warnblinkanlage
34	TCS; ESC-Taste; Reifendrucküberwachung; Klimaanlagendrucksensor; Rückfahrlichtschalter; Spiegel mit automatischer Abblendung; START-STOP-Taste; Heckscheibenheizungssteuerung; Klimaanlagensensor; Feststellbremse; Lichtschalter.
35	Leuchtweitenregulierung; AFS-Scheinwerfer; Diagnosestecker; Kamera; Radar.
36	Rechter Scheinwerfer
37	Linker Scheinwerfer
38	Anhängerkupplung – Kontakt in der Steckdose
39	Zentralverriegelung – Beifahrertür und rechte hintere Tür, Spiegel
40	12-V-Steckdose.
41	Gurtstraffer rechts
42	Kofferraumdeckel; Scheinwerferwaschanlage; Frontscheibenwaschanlage.
43	Xenonscheinwerfer; Diskrete Beleuchtung.
44	Anhängerkupplung – Kontakt in der Steckdose
45	Sitzverstellung
46	230-V-Steckdose.
47	Heckscheibenwischer
48	Toter-Winkel-Erkennung
49	Relaisspule des Anlassers; Motorstart.
50	Kofferraumdeckel öffnen
51	Beheizte Rücksitze
52	Kühlung der Vordersitze
53	Relais Heckscheibenheizung

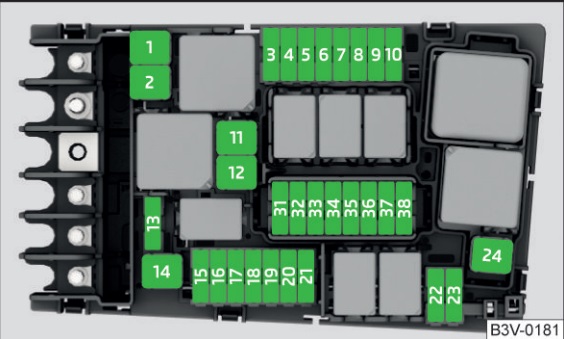

Motorraum

Sicherungsbelegung im Motorraum (2016)

Nr	Beschreibung
Nr	Beschreibung
1	ESC, Bremse
2	ESC
3	Motorsteuergerät
4	Kühlerlüfter; Kraftstoffdruckregelventil; Relais elektrische Zusatzheizung.
5	Zündrelaisspule
6	Bremsensor
7	Kühler verstopft
8	Lambdasonde
9	Kühlmittelpumpe; Zündspule; Heizung; Luftstrom.
10	Kraftstoffpumpe
11	Elektrisches Zusatzheizsystem
12	Elektrisches Zusatzheizsystem
13	Automatikgetriebe
14	Relais Frontscheibenheizung
15	Hupe

Nr	Beschreibung
16	Starten
17	ESC; Motorsteuergerät; Spule des Hauptrelais.
18	Datenbus; Batteriedatenmodul.
19	Scheibenwischer
20	Alarm
21	Nicht belegt
22	Motorsteuergerät
23	Anlassermotor
24	Elektrisches Heizsystem
31	Nicht belegt
32	Nicht belegt
33	SCR
34	Nicht belegt
35	Nicht belegt
36	Nicht belegt
37	Zusatzheizung
38	Nicht belegt

2017

Sicherungskasten im Armaturenbrett

Sicherung der Multifunktionseinheit (Taxi) im Rechtslenkerfahrzeug

Sicherungsbelegung im Armaturenbrett (2017)

Nr	Beschreibung
Nr	Beschreibung
1	Nicht belegt
2	Nicht belegt
3	Spannungsstabilisator für Taxi
4	Beheiztes Lenkrad
5	Datenbus
6	Automatikgetriebe
7	Klimaanlage; Heizung; Empfänger für Fernheizung; Beheizte Windschutzscheibe; Beheizte Frontscheibe; Uhr.
8	Lichtschalter; Regensensor; Diagnosestecker; Feststellbremse; Instrumentenbeleuchtung; Alarmsensor.
9	USB-Buchse
10	Infotainment-Display; TV-Tuner; ExBoxM2 (betrifft Südkorea).
11	Gurtstraffer links
12	Infotainment
13	Dämpfereinstellung
14	Lüfter für Klimaanlage; Heizung.
15	Elektronische Lenkungsverriegelung
16	Telefonzelle
17	Instrumententafel; Notrufverbindung.
18	Rückfahrkamera
19	KESSY-System
20	SCR
21	Allradantrieb; Klimakompressor (GreenLine).
22	Anhängerkupplung
23	Rechter Scheinwerfer
24	Panoramadach mit Schiebe- und Kippfunktion
25	Zentralverriegelung – Fahrertür und linke hintere Tür; Außenspiegel auf der Fahrerseite – Heizung, Klappfunktion, Spiegelflächenverstellung
26	Beheizte Vordersitze

Nr	Beschreibung
27	Musikverstärker
28	Abnehmbare Vorrichtung – Steckdose
29	Bedienhebel unter dem Lenkrad
30	12-V-Steckdose im Kofferraum
31	Leuchte – links
32	Parkassistent (assistiertes Parken)
33	Airbag-Schalter für Warnblinkanlage
34	TCS; ESC; Reifendruckverlustanzeige; Klimaanlage; Rückfahrlichtschalter; Spiegel mit automatischer Abblendung; START-STOP; Beheizte Rücksitze; Feststellbremse; Lichtschalter.
35	AFS-Scheinwerfer; Diagnosestecker; Kamera; Radar; Spannungsstabilisator für Taxi.
36	Rechter Scheinwerfer
37	Linker Scheinwerfer
38	Abnehmbare Vorrichtung – Steckdose
39	Zentralverriegelung – Beifahrertür und rechte hintere Tür; Spiegel auf der Beifahrerseite – Heizung, Klappfunktion, Spiegelflächenverstellung.
40	12-V-Steckdose.
41	Gurtstraffer rechts
42	Kofferraumdeckel; Scheinwerferwaschanlage; Frontscheibenwaschanlage.
43	Musikverstärker
44	Abnehmbare Vorrichtung – Steckdose
45	Elektrisch verstellbare Sitze
46	230-V-Steckdose.
47	Heckscheibenwischer
48	Toter-Winkel-Erkennung
49	Motorstart; Kupplungspedalschalter.
50	Kofferraumdeckel öffnen
51	Beheizte Rücksitze
52	Beheizte Vordersitze
53	Heckscheibenheizung

Motorraum

Sicherungsbelegung im Motorraum (2017)

Nr	Beschreibung
Nr	Beschreibung
1	ESC; Feststellbremse.
2	ESC
3	Motorsteuerungssystem
4	Kühlerlüfter; Kraftstoffdruckregelventil; Relais elektrische Heizung.
5	Zündung
6	Bremsensor
7	Kühlerverschluss; Kühlmittelpumpe.
8	Lambdasonde
9	Kühlmittelpumpe; Zündung; Heizung, Luftmassenmesser.
10	Kraftstoffpumpe
11	Elektrisches Heizsystem
12	Elektrisches Heizsystem
13	Automatikgetriebe
14	Beheizte Windschutzscheibe
15	Hupe

Nr	Beschreibung
16	Einschalten
17	ESC; Motorsteuergerät; Spule des Hauptrelais.
18	Datenbus; Batteriedatenmodul.
19	Scheibenwischer
20	Diebstahlwarnanlage
21	Nicht belegt
22	Motorsteuerungssystem; Spannungsstabilisator in Taxis.
23	Anlassermotor
24	Elektrisches Heizsystem
31	Nicht belegt
32	Nicht belegt
33	SCR
34	Nicht belegt
35	Nicht belegt
36	Nicht belegt
37	Zusatzheizung
38	Nicht belegt

2018, 2019

Sicherungskasten im Armaturenbrett

Sicherung für die USB-Ladefunktion und für die Multifunktionseinheit (Taxi) im Rechtslenkerfahrzeug

Sicherungsbelegung im Armaturenbrett (2018, 2019)

Nummer	Beschreibung
Nummer	Beschreibung
1	2018: nicht zugewiesen 2019: SCR (AdBlue)
2	2018: beheiztes Lenkrad 2019: beheiztes Lenkrad
3	2018: Spannungsstabilisator für Taxis 2019: nicht zugewiesen
4	2018: beheiztes Lenkrad 2019: Diebstahlwarnanlage
5	Busdaten
6	Automatikgetriebe
7	Klimaanlage; Heizung; Empfänger für Standheizung; Beheizte Windschutzscheibe; Beheizte Frontscheibe; Uhr.
8	Lichtschalter; Regensensor; Diagnosestecker; Feststellbremse; Ambientebeleuchtung; Alarmanlagensensor; Scheinwerfer.
9	USB-Buchse
10	Infotainment-Display
11	Laterne – links
12	Infotainment
13	Gurtstraffer links
14	Gebläse für Klimaanlage; Heizung.
15	Elektronische Lenkradsperre
16	Telefonzelle
17	Anzeigetafel, Notruf
18	Rückfahrkamera
19	KESSY-System
20	2018: SCR (AdBlue); 2019: SCR (AdBlue); Bremssystem.
21	Allradantrieb; Klimakompressor (GreenLine)
22	Anhängerkupplung
23	Panorama-Schiebedach
24	Laterne – rechts
25	Zentralverriegelung – Fahrertür und hintere linke Tür; Außenspiegel auf der Fahrerseite – Heizung, Spiegelfunktion, Spiegelflächenverstellung.
26	Beheizte Vordersitze
27	Xenonlicht; Innenbeleuchtung.
28	Anhängerkupplung

Nr	Beschreibung
29	Bedienhebel unter dem Lenkrad
30	2018: Dämpfereinstellung 2019: Nicht zugewiesen
31	2018: nicht zugewiesen 2019: Kofferraumdeckel öffnen
32	Einparkhilfe (assistiertes Parken)
33	Airbag-Schalter für Warnblinkanlage
34	TCS; ESC; Reifendrucküberwachung; Klimaanlage; Rückfahrlichtschalter; Spiegel mit automatischer Abblendfunktion; START-STOP; Beheizte Rücksitze; Feststellbremse; Lichtschalter.
35	Diagnosestecker; Kamera; Radarsensor; Spannungsstabilisator für Taxi.
36	Rechter Scheinwerfer
37	Linker Scheinwerfer
38	Anhängerkupplung
39	Zentralverriegelung – Beifahrertür vorne und rechte hintere Tür; Spiegel auf der Beifahrerseite – Heizung, Spiegelfunktion, Spiegelflächenverstellung.
40	12 V Steckdose.
41	Gurtstraffer rechts
42	Kofferraumdeckel; Scheinwerferwaschanlage; Frontscheibenwaschanlage.
43	Musikverstärker
44	Anhängerkupplung
45	Elektrisch verstellbare Sitze
46	230 V Steckdose.
47	Heckscheibenwischer
48	Toter-Winkel-Erkennung
49	Motorstart; Kupplungspedalschalter.
50	2018: Kofferraumdeckel öffnen 2019: Nicht zugewiesen
51	Beheizte Rücksitze; Hinteres Display; Hintere Klimaanlage.
52	2018: Beheizte Vordersitze 2019: Dämpfereinstellung (adaptives Fahrwerk)
53	Heckscheibenheizung
A	2018: Multifunktionseinheit für Taxi – LHD 2019: Belüftung der Vordersitze – Lenkrad links
B	USB-Ladefunktion – LHD
C	USB-Ladefunktion – RHD
D	2018: Multifunktionseinheit für Taxi – RHD 2019: Belüftung der Vordersitze – Lenkrad rechts

Motorraum

Sicherungsbelegung im Motorraum (2018, 2019)

Nr	Beschreibung
Nr	Beschreibung
1	ESC; Feststellbremse.
2	ESC
3	Motorsteuerungssystem
4	2018: Kühlerlüfter; Kraftstoffdruckregelventil; Elektrische Zusatzheizung; Motorelemente; 2019: Kühlerlüfter; Kraftstoffdruckregelventil; Elektrische Zusatzheizung; Glühkerzensystem; Luftmassenmesser; Motorelemente.
5	Zündung, Motorelemente
6	Bremsensor
7	2018: Kühlerverschluss; Kühlmittelpumpe; Motorelemente 2019: Kühlerverschluss; Kühlmittelpumpe; Ölwannenentlüftung; Motorelemente.
8	Lambdasonde; NOx-Sensor.
9	2018: Kühlmittelpumpe; Zündung; Heizung; Luftstrom; Motorelemente; 2019: Kühlmittelpumpe; Zündung; Motorelemente.
10	Kraftstoffpumpe
11	Elektrisches Zusatzheizsystem
12	Elektrisches Zusatzheizsystem
13	2018: Automatikgetriebe 2019: Ölpumpe für Automatikgetriebe
14	Beheizte Windschutzscheibe
15	Hupe

Nr	Beschreibung
16	Zündung
17	ESC; Motorsteuergerät; Spule des Hauptrelais.
18	Datenbus; Batteriedatenmodul.
19	Scheibenwischer
20	2018: Diebstahlwarnanlage 2019: Nicht zugewiesen
21	2018: nicht zugewiesen 2019: Automatikgetriebe
22	Motorsteuerungssystem; Spannungsstabilisator in Taxis.
23	Anlassermotor
24	Elektrisches Heizsystem
31	Nicht zugewiesen
32	Nicht zugewiesen
33	2018: Ölpumpe für Automatikgetriebe 2019: Nicht zugewiesen
34	Nicht zugewiesen
35	Nicht zugewiesen
36	2018: SCR (AdBlue) 2019: nicht zugewiesen
37	Zusatzheizung
38	Nicht zugewiesen

Skoda Superb – Sicherungskasten-Diagramm

Baujahr: 2020, 2021.

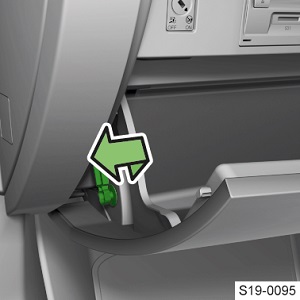

Die Sicherung des Zigarettenanzünders (Steckdose) im Skoda Superb ist die Sicherung 40 im Sicherungskasten in der Kabine.

2020

Sicherungen im Armaturenbrett

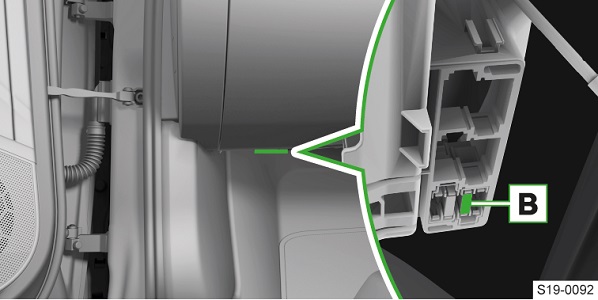

Zusätzliche Sicherungen unter dem Handschuhfach auf der Beifahrerseite für Fahrzeuge mit Rechtslenkung.

Nummer	Beschreibung
Nummer	Beschreibung
1	SCR (AdBlue®)
2	Lenkradheizung
3	Wird nicht verwendet
4	Alarmanlage
5	Busdaten
6	Automatikgetriebe
7	Klimaanlage; Heizung; Empfänger für Zusatzheizung; Front- und Heckscheibenheizung; Uhr; Pneumatische Steuerung.
8	Lichtschalter; Regensensor; Diagnosebuchse; Feststellbremse; Ambientebeleuchtung; Alarmanlagensensor; Frontscheinwerfer.
9	USB-Anschlüsse
10	Infotainment-Display
11	Fahrzeugbeleuchtung – linke Seite
12	Infotainment-Gerät
13	Sicherheitsgurtstraffer – linke Seite
14	Klimaanlage und Heizung
15	Elektronische Lenkradsperre
16	Phonebox
17	Instrumententafel; Notrufnummer.
18	Rückfahrkamera; Umgebungsüberwachungssystem (Area View).
19	KESSY (schlüsselloses Zentralverriegelungs- und Startsystem)
20	SCR (AdBlue®)
21	Allradantrieb
22	Anhängerkupplung
23	Panorama-Schiebedach
24	Fahrzeugbeleuchtung – rechte Seite
25	Zentralverriegelung + Fensterheber (vordere linke Tür und hintere linke Tür); Außenspiegel auf der linken Seite (Heizung, Klappfunktion, Spiegelflächenverstellung).
26	Sitzheizung vorne
27	Innenbeleuchtung

Nummer	Beschreibung
28	Anhängerkupplung
29	Bedienhebel unter dem Lenkrad
30	Wird nicht verwendet
31	Kofferraumöffnung
32	Parksensorsystem; Parkassistent.
33	Airbag; Warnblinkschalter.
34	ESC; ASR; Reifendruckkontrollanzeige; Klimaanlage; Rückfahrlichtschalter; Innenspiegel mit automatischer Abblendfunktion; START-STOP; Beheizte Rücksitze; Feststellbremse; Lichtschalter.
35	Diagnosebuchse; Kamera; Radarsensor; Toter-Winkel-Erkennung.
36	USB-Ladefunktion – für die Rücksitze
37	USB-Ladefunktion – am Innenspiegel
38	Anhängerkupplung
39	Zentralverriegelung + Fensterheber (vordere rechte Tür und hintere rechte Tür); Außenspiegel rechte Seite (Heizung, Klappfunktion, Spiegelflächenverstellung).
40	12 V Steckdose
41	Sicherheitsgurtstraffer – rechte Seite
42	Kofferraumdeckel; Scheinwerferreinigungsanlage; Frontscheibe.
43	Musikverstärker
44	Anhängerkupplung
45	Elektrisch verstellbare Sitze
46	230 V Steckdose
47	Heckscheibenwischer
48	Wird nicht verwendet
49	Motorstart; Kupplungspedalschalter.
50	Wird nicht verwendet
51	Sitzheizung hinten
52	Dämpfereinstellung (adaptives Fahrwerk)
53	Heckscheibenheizung
A	Belüftung des Vordersitzes – Lenkrad links
B	Belüftung des Vordersitzes – Lenkrad rechts

Sicherungen im Motorraum

Nummer	Beschreibung
1	ESC-Assistenzsystem; Feststellbremse.
2	ESC-Assistenzsystem
3	Motorsteuerungssystem
4	Kühlerlüfter; Kraftstoffdruckregelventil; Elektrische Zusatzheizung; Zündkerzensystem; Luftmassenmesser; Motorkomponenten.
5	Motorkomponenten
6	Wird nicht verwendet
7
8	Lambdasonde; NOx-Sensor.
9	Kühlmittelpumpe; Zündung; Motorkomponenten.

Sicherungs- und Relaisplan – Skoda Superb

Gilt für Fahrzeuge der Baujahre:

2022.

Sicherungen im Armaturenbrett

Zugang zu den Sicherungen – Fahrzeuge mit Linkslenkung

• Öffnen Sie den Fahrgastraum auf der Fahrerseite.

• Fassen Sie den Seitenbereich im Bereich A an und öffnen Sie ihn.
• Sicherung wechseln.
• Schließen Sie den Fahrgastraum.

Zugang zu den Sicherungen – Fahrzeuge mit Rechtslenkung

• Öffnen Sie den Fahrgastraum auf der Beifahrerseite.

• Lösen Sie den Verriegelungsmechanismus des Fachs.

• Drücken Sie die Verriegelungszungen, das Fach schließt sich.
• Sicherung wechseln.
• Setzen Sie den Verriegelungsmechanismus ein und verriegeln Sie ihn.
• Schließen Sie den Fahrgastraum.

Sicherungsplan

Nummer	Beschreibung
Nummer	Beschreibung
1	SCR (AdBlue®)
2	Lenkradheizung
3	Reserve
4	Alarmsystem
5	Datenkompass
6	Automatikgetriebe
7	Klimaanlage; Heizung; Empfänger für Zusatzheizung; Front- und Heckscheibenheizung; Uhr; Reifendruckkontrolle.
8	Lichtschalter; Regensensor; Diagnoseanschluss; Feststellbremse; Ambientebeleuchtung; Alarmsystemsensor; Frontscheinwerfer.
9	USB-Anschlüsse
10	Infotainment-Display
11	Fahrzeugbeleuchtung – linke Seite
12	Infotainment-Gerät
13	Sicherheitsgurtstraffer – linke Seite
14	Klimaanlage/Heizung
15	Elektronische Lenkradsperre
16	Phonebox
17	Instrumententafel, Notrufnummer
18	Rückfahrkamera; Umgebungsansicht (Area View).
19	KESSY (schlüsselloses Zentralverriegelungs- und Startsystem)
20	SCR (AdBlue®)
21	Allradantrieb
22	Anhängerkupplung
23	Panorama-Schiebedach
24	Fahrzeugbeleuchtung – rechte Seite
25	Zentralverriegelung + Fensterheber – vordere linke Tür und hintere linke Tür; Linker Außenspiegel (Heizung, Klappfunktion, Spiegelflächenverstellung).
26	Sitzheizung vorne
27	Innenbeleuchtung

Nummer	Beschreibung
28	Anhängerkupplung
29	Bedienhebel unter dem Lenkrad
30	Reserve
31	Kofferraumöffnung
32	Parksensorsystem; Parkassistent.
33	Airbag; Warnblinkschalter.
34	ESC; ASR; Reifendruckkontrollanzeige; Klimaanlage; Rückfahrlichtschalter; Spiegel mit automatischer Abblendfunktion; START-STOP; Beheizte Rücksitze; Feststellbremse; Lichtschalter.
35	Diagnoseanschluss; Kamera; Radarsensor; Toter-Winkel-Erkennung.
36	USB-Ladefunktion – für die Rücksitze
37	USB-Ladefunktion – im Rückspiegel
38	Anhängerkupplung
39	Zentralverriegelung + Fensterheber – vordere rechte Tür und hintere rechte Tür; Rechter Außenspiegel (Heizung, Klappfunktion, Spiegelflächenverstellung).
40	12 V Steckdosen
41	Gurtstraffer – rechte Seite
42	Kofferraumdeckel; Scheinwerferreinigungsanlage; Scheinwerferwaschanlage.
43	Musikverstärker
44	Anhängerkupplung
45	Elektrisch verstellbare Sitze
46	230 V Steckdose
47	Heckscheibenwischer
48	Reserve
49	Motorstart; Kupplungspedalschalter.
50	Reserve
51	Sitzheizung hinten
52	Dämpfereinstellung (adaptives Fahrwerk)
53	Heckscheibenheizung
A	Belüftung des Vordersitzes – Lenkrad links

Über Skoda Superb (2015-2022)

Das Modell Škoda Superb der Baujahre 2015 bis 2022 ist eine elegante und geräumige Limousine, die sich aufgrund ihres Komforts und ihrer technischen Innovationen großer Beliebtheit erfreut. Dieses Modell ist mit verschiedenen Motorisierungen erhältlich, darunter Benzin- und Dieselmotoren, die eine optimale Kombination aus Leistung und Wirtschaftlichkeit bieten. Der Superb ist bekannt für seinen geräumigen Innenraum, der ausreichend Platz für Passagiere und Gepäck bietet, sowie für moderne Technologien wie fortschrittliche Assistenzsysteme und Infotainment. Sein Design kombiniert Eleganz mit Dynamik, was ihn zu einer attraktiven Wahl für diejenigen macht, die ein zuverlässiges und stilvolles Fahrzeug suchen.

Sicherungsplan Skoda Superb

Diese Seite zeigt den Sicherungsplan für das Modell Škoda Superb, der für die Identifizierung und den Austausch von Sicherungen unerlässlich ist. In diesem Fahrzeug befindet sich der Sicherungskasten normalerweise im Motorraum und im Fahrzeuginnenraum, meist im Bereich des Armaturenbretts. Die Diagramme auf dieser Seite zeigen die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Beim Austausch von Sicherungen ist es wichtig, Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden an den elektrischen Systemen zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement für die Sicherheit und das ordnungsgemäße Funktionieren der Fahrzeugelektronik.
